中华人民共和国国家标准
传动用短节距精密套筒链
Short pitch transmission precision bush chainsUDC
GB 6076--85
本标准适用下·般机械传动用的单排利多排知冶距精密套简链（简称套简链）。本标准等效采用ISO1395-1977《传动用短节距精密套筒链条利链轮》及ISO1395--1977A11982《传动用短节距精密套筒链条利链轮（修订案1）》：马链条相配的链轮齿形和公差成符合GB1244一85《传动用短节距精密滚子链和餐简链链轮齿形和公差》的规定。

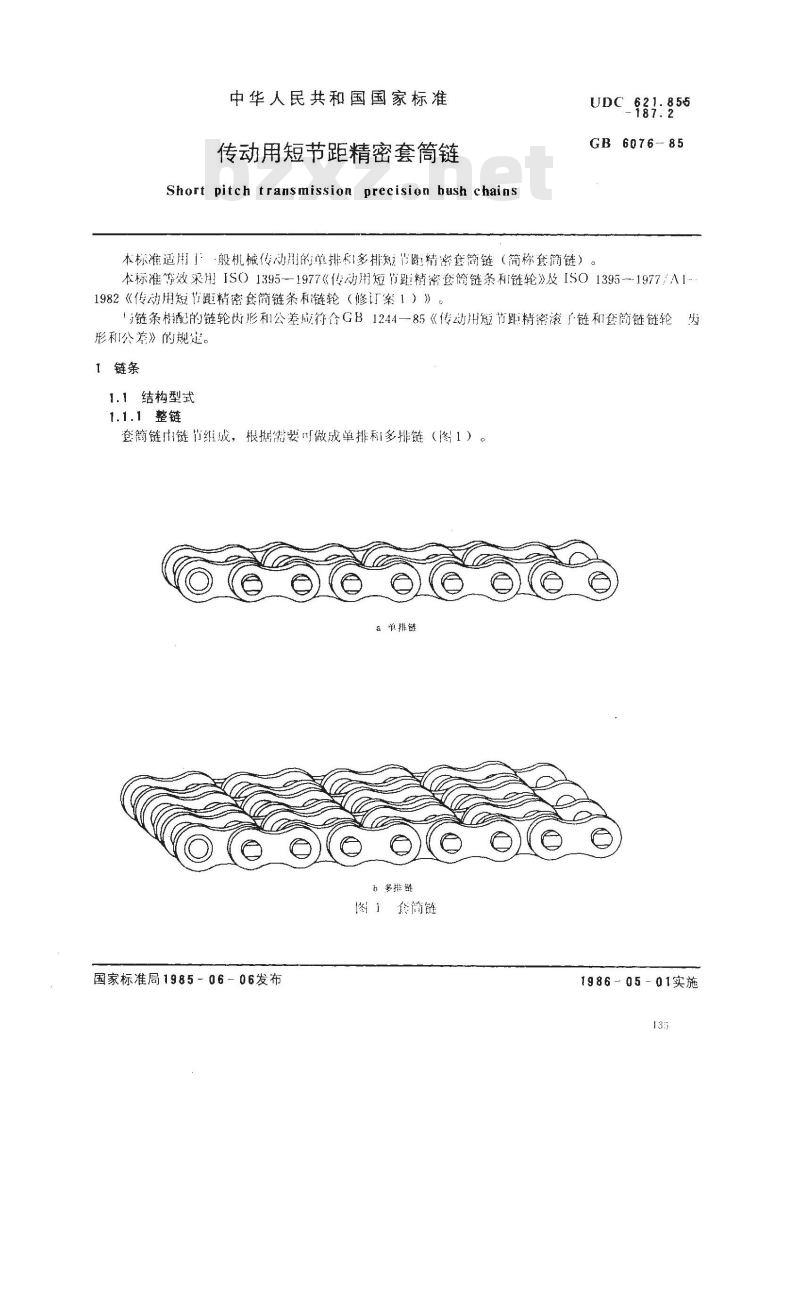

1链条
1.1结构型式
1.1.1整链
套簡链由链节组成，根据带要叫做成单排利多排链（图1）。单排钱
h多推链
图」您简链
国家标准局1985-06-06发布
1986-05-01实施

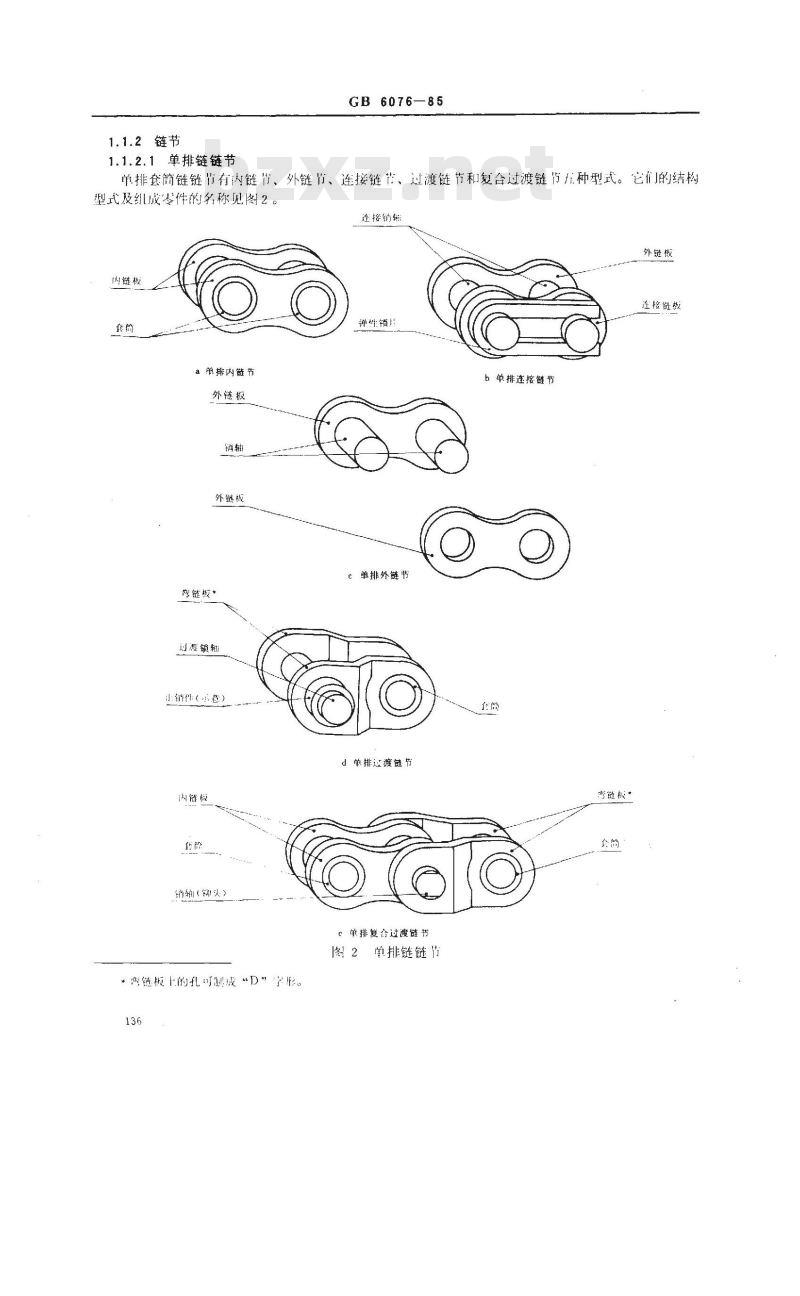

1.1.2链节
GB6076—85
1.1.2.1单排链链节
单排套简链链节有内链节、外链、连接链节、过渡链节和复合过渡链节种型式。它们的结构型式及组成零件的名称见图2
连接销照
外链板
连接链械
弹雄锁片
单排内链节
外链板
外链板
弯链板
过渡锁辑
小销件（小
销轴（头）
链板上的孔可成“D”学
单排外链节
d单排过渡节
e单排复合过渡链节
图2单排链链节
b单排连按链节

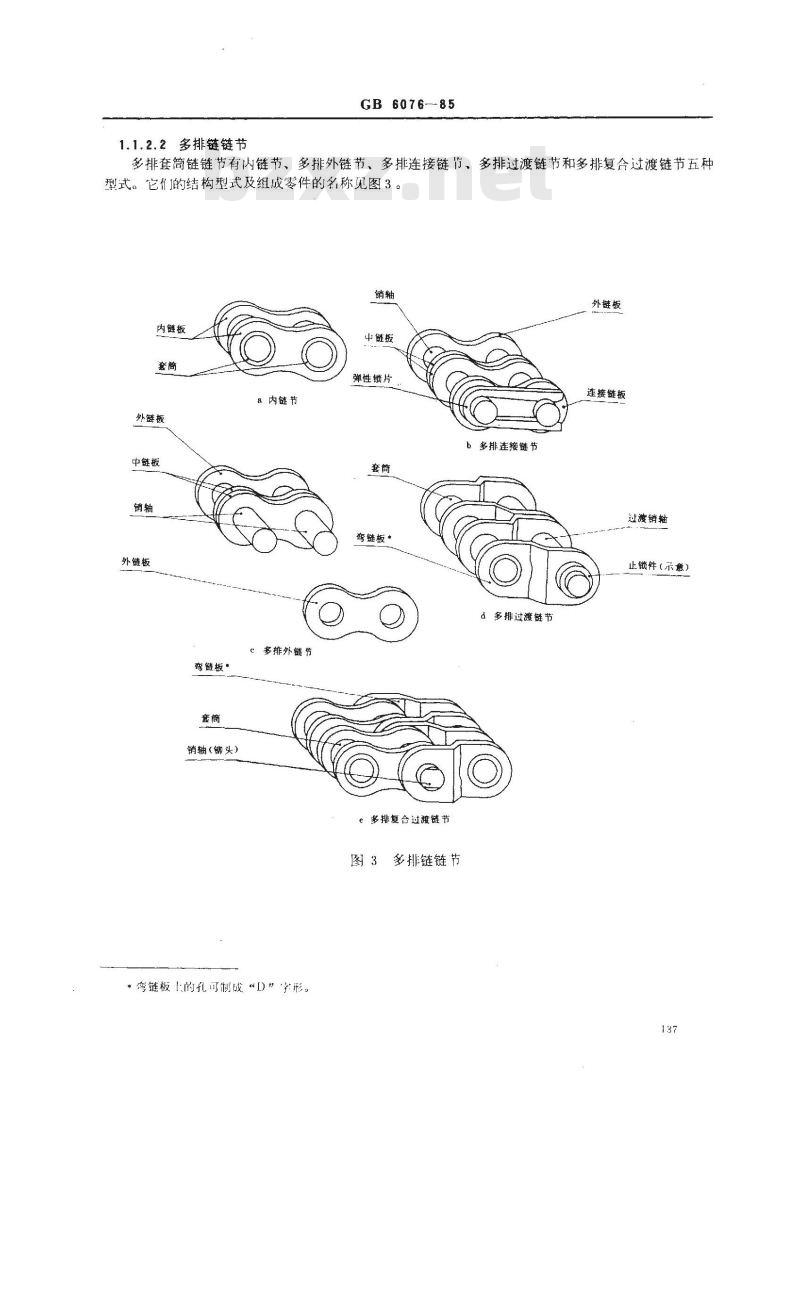

1.1.2.2多排链链节
GB607685
多排套筒链链节有内链节、多排外链节、多排连接链节、多排过渡链节和多排复合过渡链节五种型式。它们的结构型式及组成零件的名称见图3。销轴
内链板
外链板
中链板
外链板
摩链板
销轴(铆头）
#内链节
多排外链节
*弯链板上的孔可制成“D”字形。中链板www.bzxz.net
弹性锁片
弯链板
多排复合过渡链节
图3多排链链节
b多排连接链节
d多排过渡链节
外链板
连接链板
过渡销轴
止锁件（示意）
GB6076-85

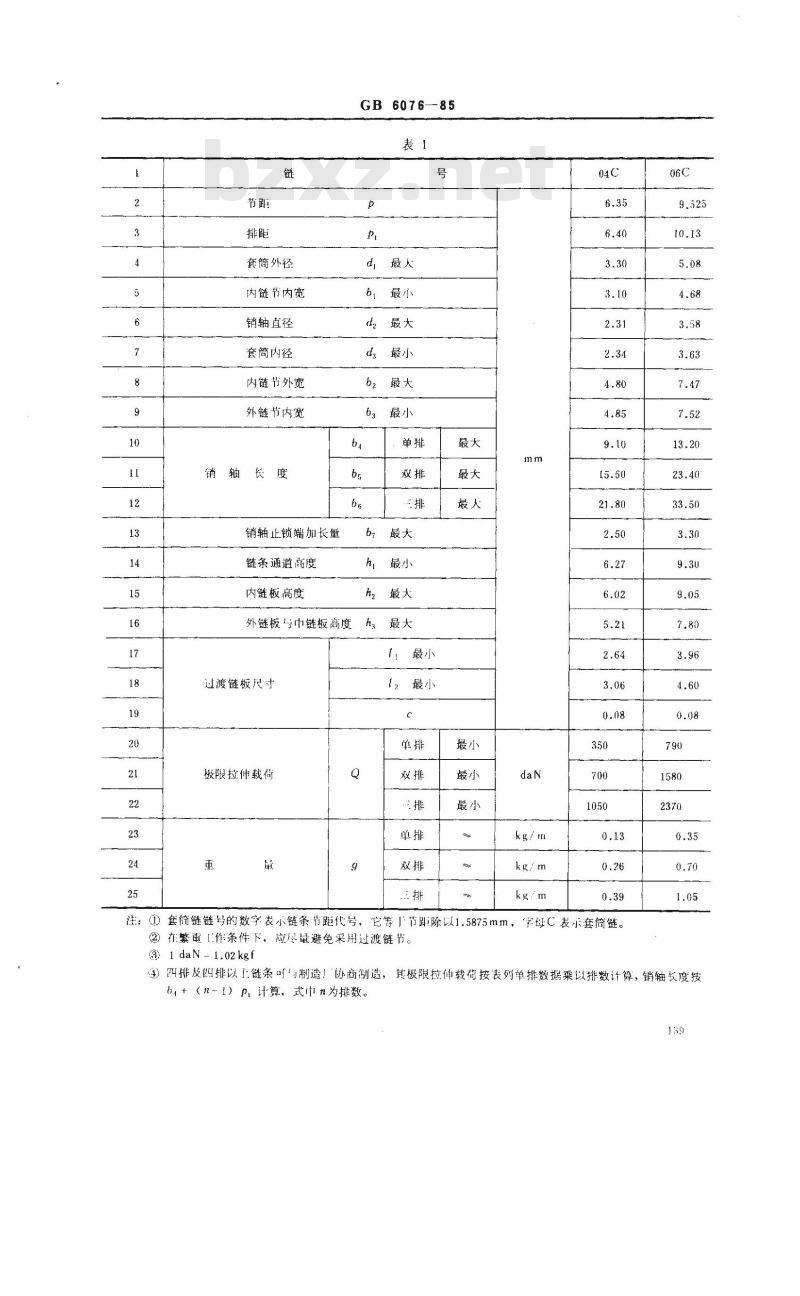

1.2基本参数和尺寸
简链的规格、基本参数和尺小规定子表1和图4。图4链条尺寸
注：（图中尺寸c表示湾链板与直链板之闻间的间隙。②链条通道高度h，是装配好的链条须能通过的最小通道高度。138
套筒外径
肉链节内宽
销轴直径
套简内径
内链节外宽
外链节内宽
销轴长度
销轴止锁端加长量
链条通道离度
内链板高度
GB 6076-85
b，最小
d最大
h2最大
外链板号中链板高度
：最大
{，最小
过渡链板尺寸
极限拉伸载荷
注：①套简链链号的数字表示链条节距化号，它等」节距除以1.5875mm，字母C表示套简链。②在繁重1作条件下。应尽鼠避免采用过渡链节。06C
(?) 1 daN - 1.02 kgf
④四排及四排以上链条可与制造！协商制造，其极限拉伸载荷按表列单排数据乘以排数计算，销轴长度按h+（n-1）p计算，式巾n为排数。139
1.3连接方式
GB 6076--85
组成封闭链条时的连接方式，除了直接使用连接链节与过渡链节（图2、图3）外，尚可视需要，出专用连接链节连接。组成奇数节封闭链条时，推荐使用复合过渡链节。1.4标记方法
套筒链的标记规定如下：
标准编号
整链链节数
示例1：节距6.35mm，单排40节的套筒链04C1×40GB 6076—85
示例2：节距9.525mm，双排40节的套筒链06C － 2 × 40
GB 6076--85
1.5技术条件
1.5.1极限拉伸载荷
套筒链应进行拉力试验，其最小极限拉伸载荷应达到表1规定的数值。进行试验时，受拉链段至少为5个自由链节。链段两端间试验机夹头的连接应保证在链条零件1不产生附加应力，并连续缓慢川载。试验时如在与夹头连接的链节破坏，则试验无效。拉伸试验是-种破坏性试验，因此，经过试验的链条即使在表1规定的最小极限拉伸载荷作用下不破坏，它也不能继续使用。
1.5.2检验载荷
建议对所有的套筒链按照检验载荷川载检验。检验载荷值为表1中最小极限拉伸载简的三分之“1.5.3链长精度
链长精度应按下列要求进行测量：a.
测量前链条经过清洗，并在检验载荷下停留分钟；被测链条应水平放置，并在测量链段内得到支撑；h.
施加测量载荷后，测量筒闻间的同侧母线：c.
测量链节数、测量载荷应符合表2的规定。测得的实际链长相对偏差值不应超过+0.15%。0
测最链节数
注：（、被测链段网端均为内链，2、叫排及匹排以1链条，测量载荷位按表2单排数据乘以排数：弹。140
2链条的标志、包装、运输、贮存GB 6076--85
2.1外链板表面应有链号、制造厂商标或厂名标志。2.2产品经清洗干净并进行防腐蚀处理后，进行内外包装。同·包装内的链条规格必须相同，并有产品合格证。
产品自出！‘日起，在正常的运输和购存条件下，·年内不应因包装不善产生锈蚀、损坏等。2.3每个外包装单位外壁应标明：产品名称及链号；
出厂编号，
数量；
净重和毛重；
包装储运指示标志；
制造广名；
出广日期。
附加说明：
本标准由中华人民共和国机械工业部提出，由机械I业部标准化研究所归口。本标准由机械工业部标准化研究所负责起草，杭州链条总」和上海轻工动力链条厂参加。u
