GB/T 5758-1986离子交换树脂粒度分布测定方法

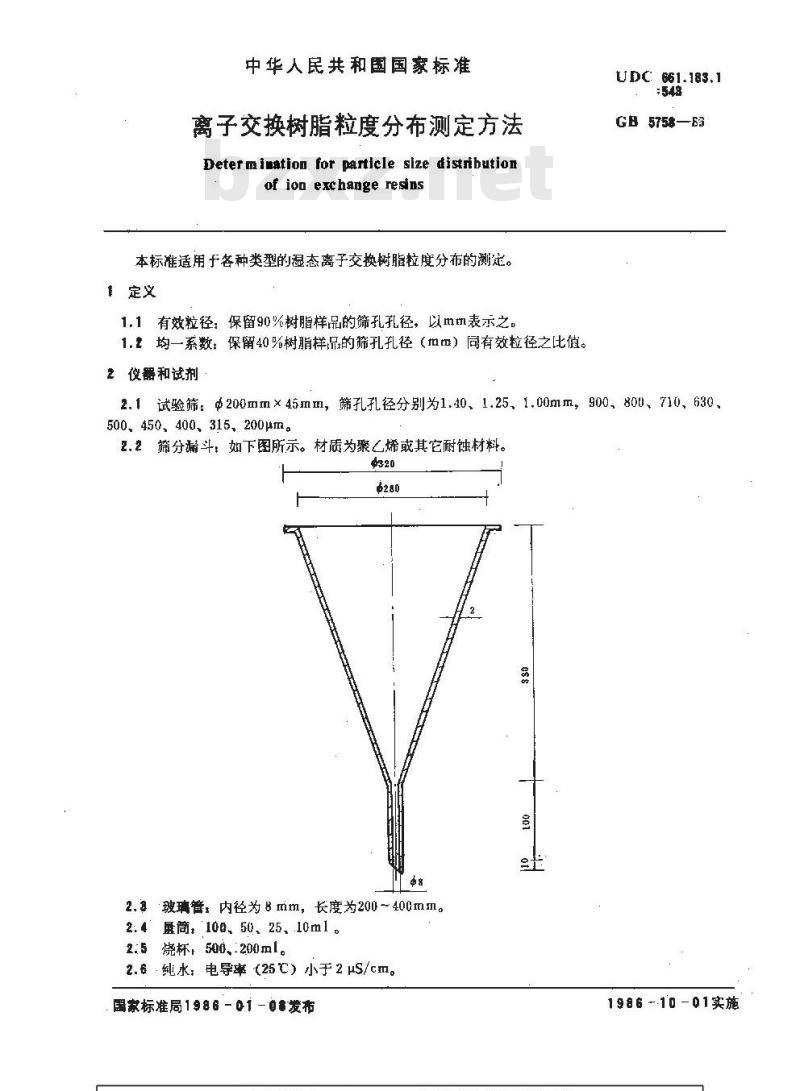

中华人民共和国国家标准
离子交换树脂粒度分布测定方法Determination for particle size distributionof jon exchange resins
本标准适用于各种类型的湿态离子交换树脂粒度分布的测定。定义
1.1有效粒径：保留90%树脂样品的筛孔孔径，以mm表示之。1.2均一系数：保留40%树脂样品的筛孔孔径（m证）同有效粒径之比值。2仪器和试剂
UpC 661.183.1
GB 5758—63
2.1试验筛：Φ200mm×45mm，筛孔孔径分别为1.40、1.25、1.00mm，900、800、710、630，500,450,400、315、200μm。
2.2筛分蒲斗：如下图所示。材质为聚乙烯或其它耐蚀材料。4320
2.玻璃管，内径为 8 mm，长度为200～400mm。2.4虚筒，100，50、25，10ml。2:5烧杯，500、200ml。
2.6：纯水，电导率（25℃）小于2 μS/cm。国家标准局1986-01-08发布
1986-10-01实施
GB 5758-86
2.7糖瓷盘：白色或有色盘（筛分白色树脂时用），尺寸约300mm×450mm×50mm。2.8口瓶：50ml。
3试验步骤
8.1取样
按GB5475—85《离子交换树脂取样方法》进行。3.2试样的预处理
按照GB5476一85《离子交换树脂预处理方法》处理250m1树脂，处理后的树脂样品旗于500ml广口瓶中，加人纯水，便瓶内水面高出树脂层1c拉。3.3试祥的量取
将玻璃管缓慢插至广口瓶底部，吸出树脂，置于预先放有少量纯水的100m1量筒中，除去树脂层中的气泡，反复轻轻敲出量简，实：直至树脂体积恒定在100m1为止。3.4筛分
8.4.1将孔径与树脂粒径上限相应的试验筛（要求通过该试验筛的树脂数量大于80ml)：放在漏斗中。在漏斗下端接一带止水夹的橡皮管，向漏斗f加人纯水，使水面比试验筛的上缘低10～15.m。3.4.2用水将量筒中的树脂会部移到漏斗中的试验筛上。3.4.3在漏斗中，连续地上下左右移动试验筛，使其通过水面，操作中要防止树脂从试验筛土缘漂出。比筛分操作反复进行5～18min，然后在塘瓷盘内检查是否筛净。在塘瓷盘中预先入纯水，水的高度约为2.5cm。将试验筛移至盘中，按上述方法筛分2~3min，若盘中树脂颗粒数少于50，即认为筛分完毕，否则。要将糖瓷盘中的树脂移至漏斗中，再继续筛分，直至筛分完毕。
3.4.4将塘瓷盘中的树脂移到溺汁内，待漏斗中的树脂完全沉降后，再将树脂从漏斗中放至合适的量筒里，轻轻敲击量筒，实，真至树脂的体积恒定，记录其体积。3.4.5依次将另孔径稍小的试验筛放至漏斗中，将3.4.4筒里的树脂用水移至试验筛上，按3.4.3~3.4.4的规定进行操作。
再选用孔径稍小的试验筛进行筛分，直到通过试验筛的树脂体积小于5m时，整个筛分操作即告结束。
整个筛分操作所用的试验筛个数一般不得少丁5个。4结果的表示及计算
,1筛分结果按下表方式列出。
试验筛筛孔孔径
筛下树脂体积
筛上树脂体积累积百分数
GB 5758-86

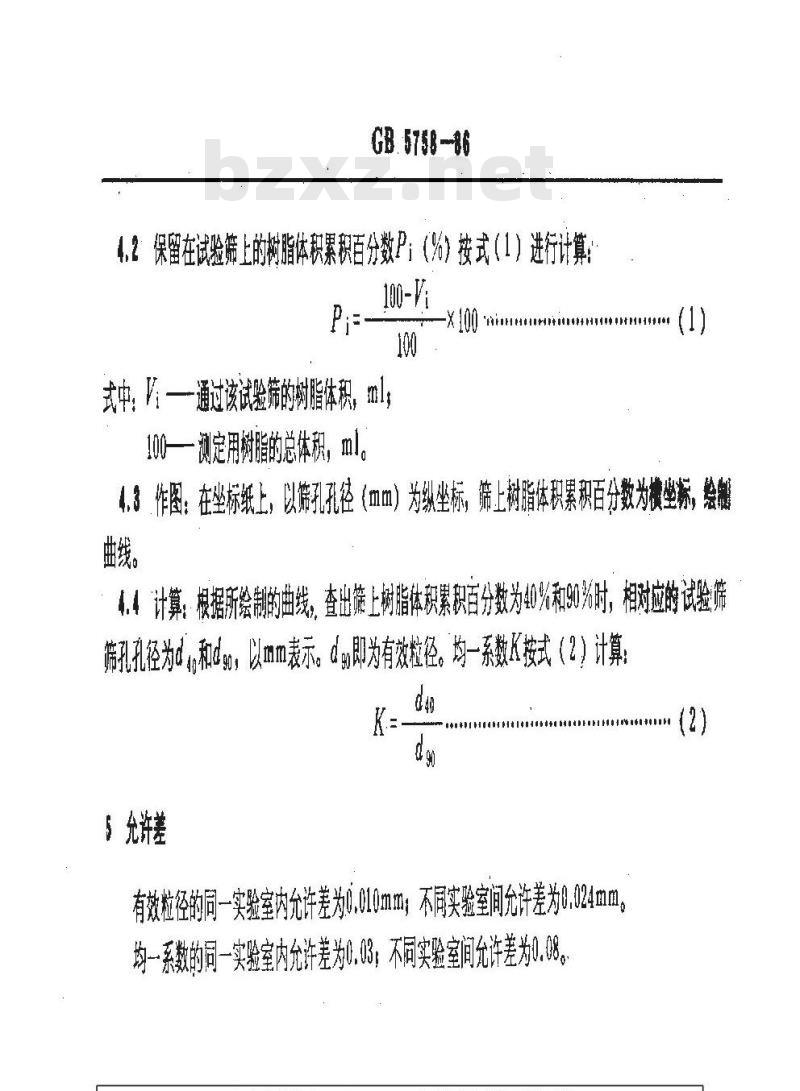

4.2保留在试验筛上的树脂体积累积百分数P；（%）按式（1）进行计算100-V
式中，Vi——通过该试验筛的树脂体积，ml，100——测定用树脂的总体积， ml。中中中中国中建中国有
4.3，作图：在坐标纸上，以筛孔孔径（mm）为纵坐标，筛上树脂体积累积百分数为横坐标，绘制曲线。
4.4计算：根据所绘制的曲线，查出筛上树脂体积累积百分数为40%和90%时，相对应的试验筛筛孔径为d.,和dg，以mm表示。dg即为有效粒径。均一系数K按式（2）计算：d.49
5 充许差
有效粒径的同一实验室内允许差为0.010m；不同实验室间允许差为0.024mm。均一系数的同一实验室内允许差为.3不同实验室间允许差为.08。A.1测定实例
GB. 8758-6

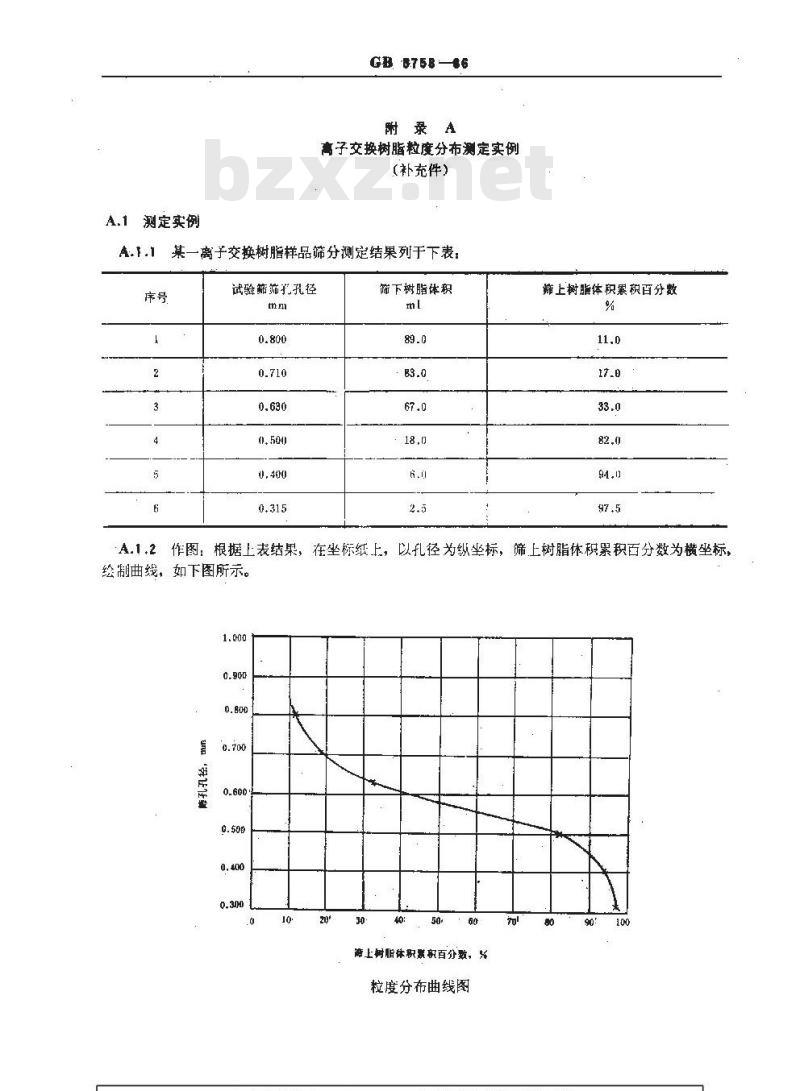

附录A
高子交换树脂粒度分布测定实例（补充件）
A.1.1某一离子交换树脂样品筛分测定结果列于下表序号
试验筛筛犯孔径
筛下树脂体积
筛上树脂体积暴积百分数
A.1.2作图：根据上表结果，在坐标纸上，以孔径为纵坐标，筛上树脂体积累积百分数为横坐标，绘制曲线，如下图所示。
筛上脂体积累新百分数，
粒度分布曲线图
GB 5758 -B6

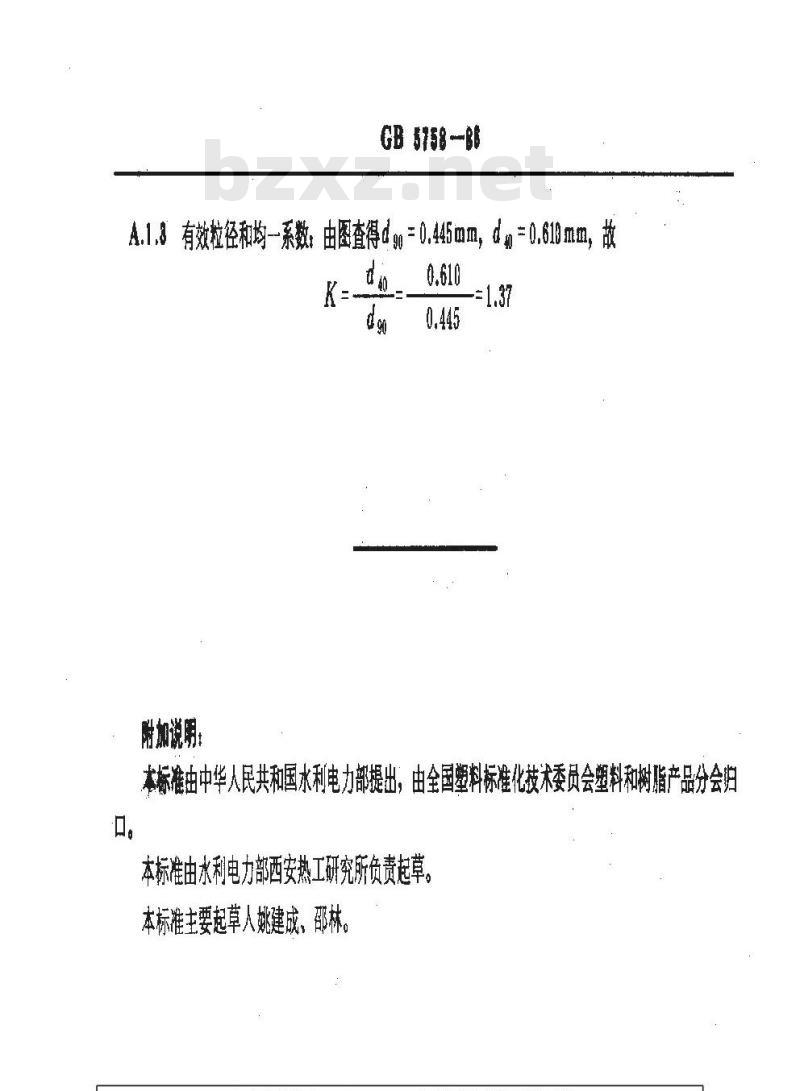

A.1.3有效粒径和均一系数；由图查得dgo=0.45mm，dm=0.610mm，故K
本标准由中华人民共和国水利电力部提出，由全国塑料标准化技术委员会塑料和树脂产品分会归。
本标准由水利电力部西安热工研究所负责起草。本标准主要起草人姚建成、邵林。
