GB/T 6033-1985 硫化橡胶赵氏及邵坡尔硬度试验方法 GB/T6033-1985 标准下载解压密码：www.bzxz.net

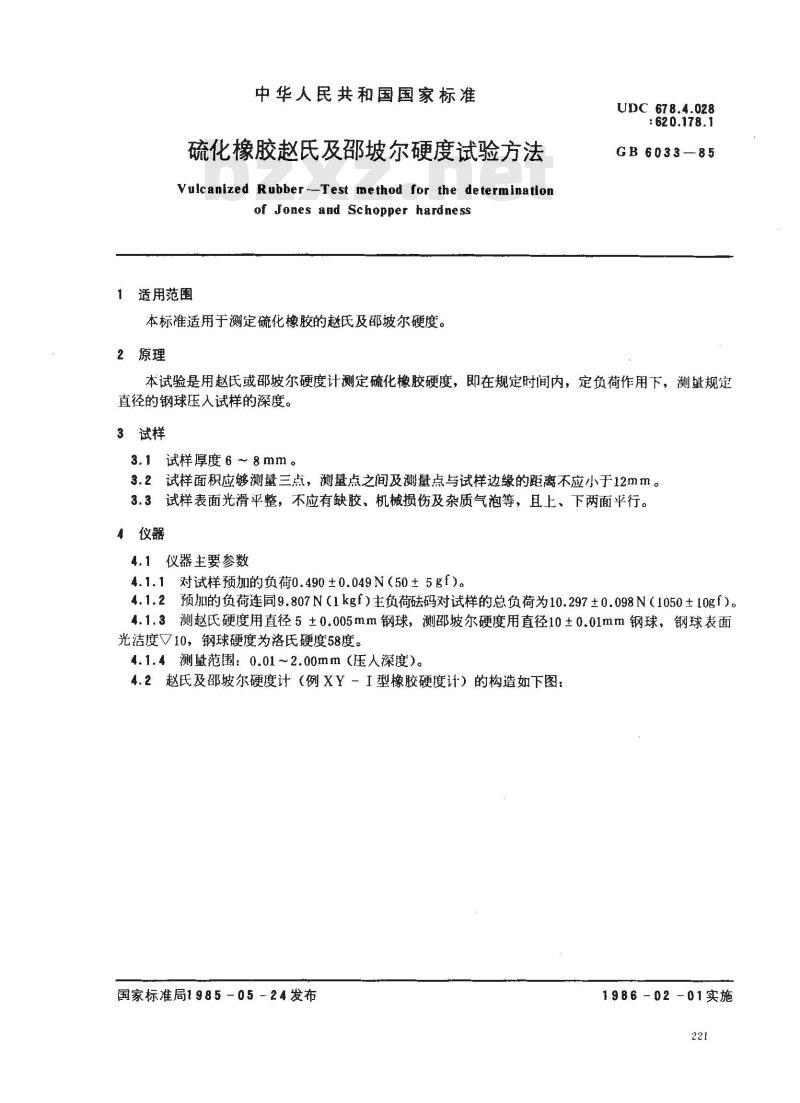

中华人民共和国国家标准
硫化橡胶赵氏及邵坡尔硬度试验方法Vulcanized Rubber--Test method for the determinationof Jones and Schopper hardness适用范围
本标准适用于测定硫化橡胶的赵氏及邵坡尔硬度。2原理
UDC 678.4.028
: 620.178.1
GB6033—85
本试验是用赵氏或邵坡尔硬度计测定硫化橡胶硬度，即在规定时间内，定负荷作用下，测量规定直径的钢球压人试样的深度。
3试样
3.1试样厚度6～8mm。
3.2试样面积应够测量三点，测量点之间及测量点与试样边缘的距离不应小于12mm。3.3试样表面光滑平整，不应有缺胶、机械损伤及杂质气泡等，且上、下两面平行。4仪器
4.1仪器主要参数
4.1.1对试样预加的负荷0.490±0.049N（50±5gf）。4.1.2预加的负荷连同9.807N（1kgf）主负荷码对试样的总负荷为10.297±0.098N（1050±10gf）。4.1.3测赵氏硬度用直径5±0.005mm钢球，测邵坡尔硬度用直径10±0.01mm钢球，钢球表面光洁度√10，钢球硬度为洛氏硬度58度。4.1.4测量范围：0.01~2.00mm（压人深度）。4.2赵氏及邵坡尔硬度计（例XY－I型橡胶硬度计）的构造如下图：国家标准局1985-05-24发布
1986-0201实施
5试验步骤
GB6033--85
1机架，2—调整螺丝，3水泡，4一试样台，5一旋转手轮6—导杆，7—球端接头，8—百分表；9~钢球压头：10-主负荷码，11托杆，12—凸轮，13手柄：14—油缓冲器5.1调整水平泡（3），使硬度计成垂直状态。5.2把试样放在试样台（4）上，调整旋转手轮（5）使试样与钢球接触。5.3继续升高试样台使百分表之短针指“3”字。5.4再调整百分表使长针指“α”（即在百分表顺时针方向3mm的位置开始），此时试样已承受0.490N（50gf）之预加负荷。
5.5将手柄（13）缓慢地推向仪器后方，使主负荷码降落，作用于试样上。5.6从百分表长针开始转动时计算时间，到30s记录钢球压入深度，精确到0.01mm（此时从百分表反时针方向得出读数）。
5.7试样上每点只测量次，测量点之间或测量点与试样边缘的距离应不少于12mm。6试验结果
6.1赵氏硬度试验结果可直接用钢球压人深度mm表示，精确至0.01mm；或按下式计算：H=
式中：H—-赵氏硬度N/m2（kgf /cm2），精确至0.098×10*N/m2（0.01kgf/cm2);222
GB6033-85

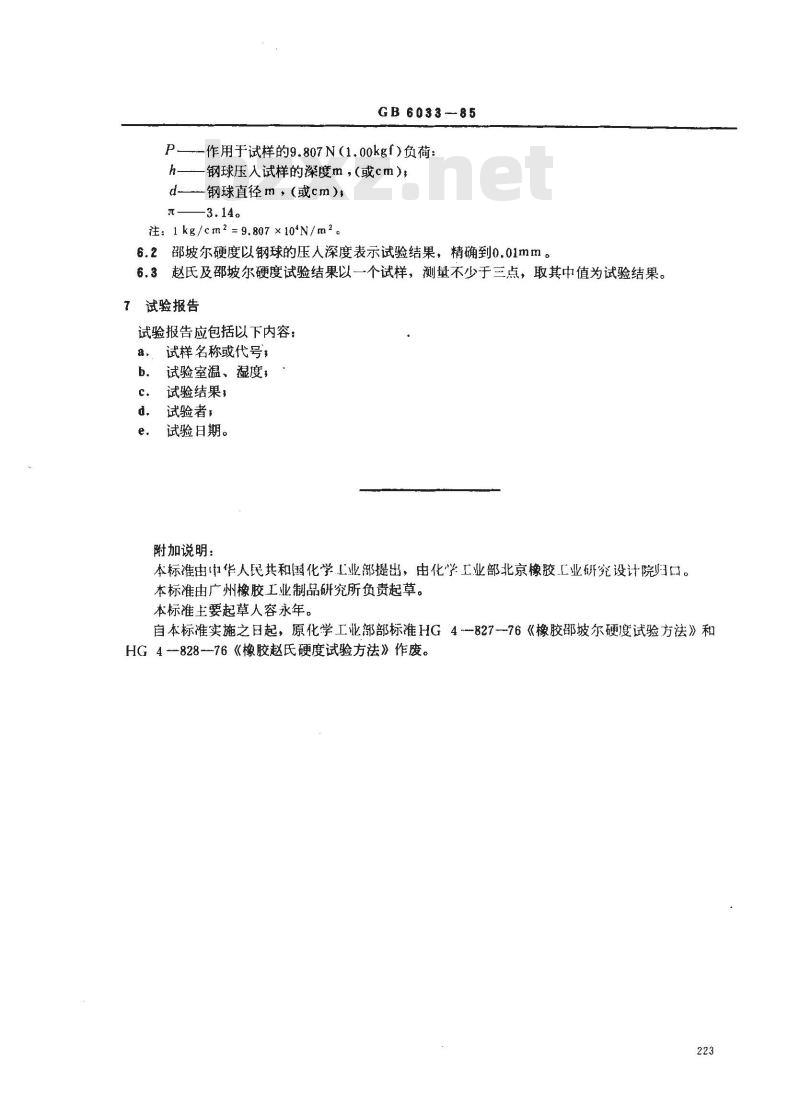

作用于试样的9.807N（1.00kgf）负荷：一钢球压人试样的深度m，（或cm）；d钢球直径m，（或cm）
注： 1 kg/cm2 = 9.807 ×10°N/m2。6.2邵坡尔硬度以钢球的压人深度表示试验结果，精确到0.01mm。6.3赵氏及邵坡尔硬度试验结果以一个试样，测量不少于三点，取其中值为试验结果。试验报告
试验报告应包括以下内容：
试样名称或代号；
试验室温、湿度，
试验结果；
试验者，
试验日期。免费标准下载网bzxz
附加说明：
本标准由中华人民共和国化学工业部提出，由化学工业部北京橡胶工业研究设计院归口。本标准由广州橡胶工业制品研究所负责起草。本标准主要起草人容永年。
自本标准实施之日起，原化学工业部部标准HG4-827-76《橡胶部坡尔硬度试验方法》和HG4-828-76《橡胶赵氏硬度试验方法》作废。223
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
