GB/T 7442-1996电动角向磨光机

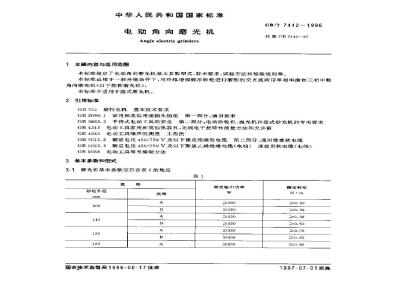

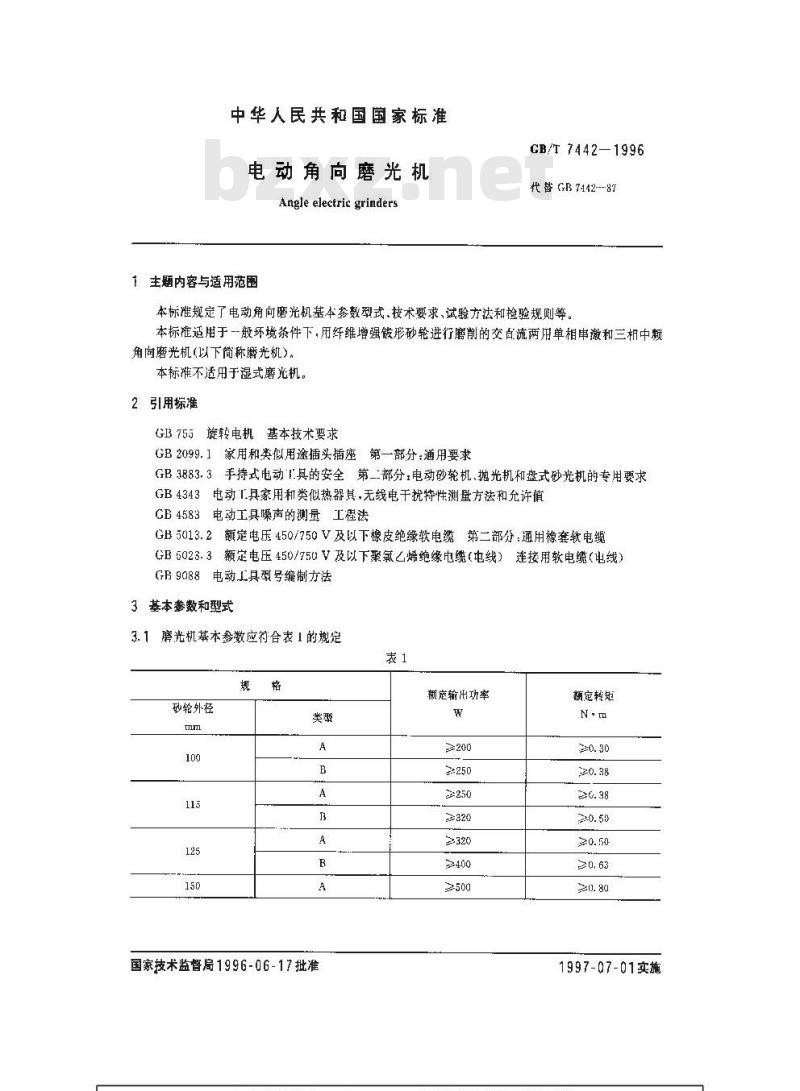

中华人民共和国国家标准
电动角向磨光机
Angle electric grinders
1主题内容与适用范围
CB/T 7442—1996
代替GB7142--87
本标推规定了电动角向磨光机基本参数型式.技术要求、试验方法和检验规则等。本标准适用于--般环境条件下.用纤维增强形砂轮进行磨削的交白流两用单相串激和三相中频角向磨光机(以下简磨光机)。
本标推不适用于湿式磨光机。
2引用棕准
旋转电机基本技术要求
GB 755
GB2099.1家用和类似用途插头插座第一部分：通用要求GB3883.3手持式电动I其的安全第二部分，电动砂轮机.抛光机和盘式砂光机的专用要求GB4343电动T具家用和类似热器具，无线电干扰特性测量方法和充许值GB4583电动工具噪声的测量工程法GB5013.2额定电压450/750V及以下橡皮绝缘软电缆第二部分：通用橡套软电缆GB5023.3额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）连接用软电缆（电线）GB 9088
电动工具型号编制方法
3基本参数和型式
3.1磨光机基本参数应衍合表1的规定表1
砂轮外径
国家技术监督局1996-06-17批准赖定输出功率
额定转矩
2 0, 63
1997-07-01实施
砂轮外径
GB/T7442—1996

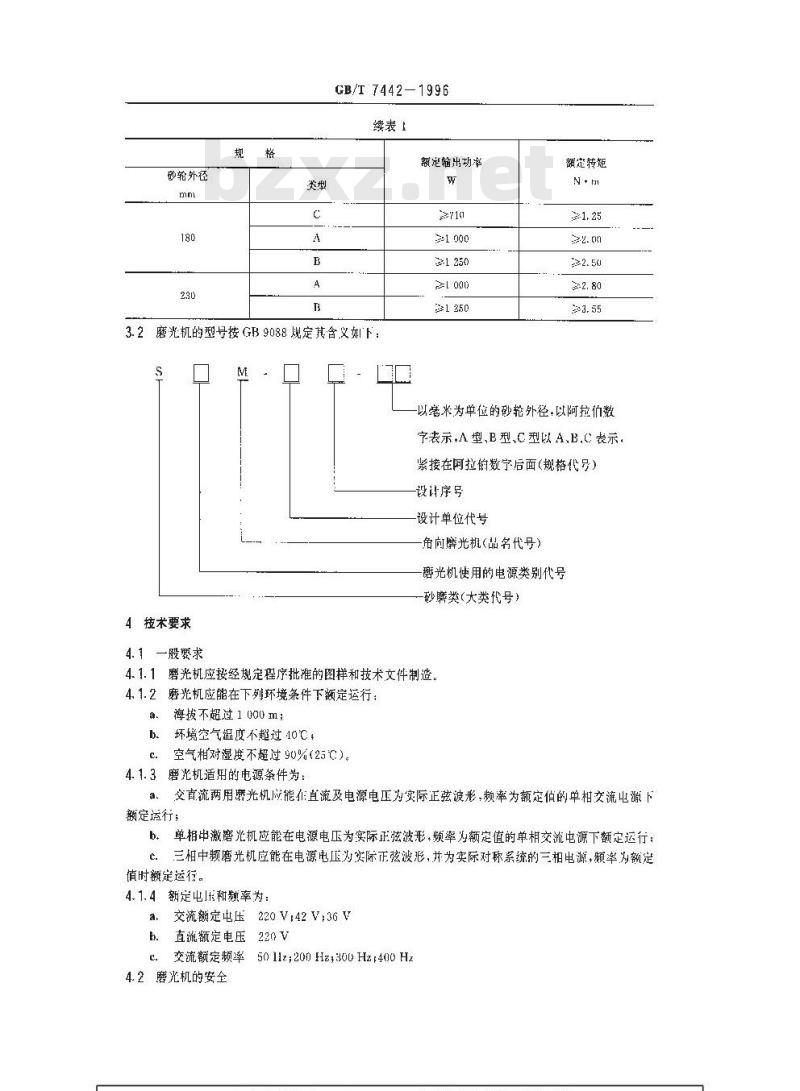

续表1
领定輪出功率
-1 000
3.2磨光机的型号接GB9088规定其含义如下：S
4技术要求
4.1一般要求
额定转矩
以毫米为单位的砂轮外径.以阿拉们数字表示,A型、B型、C型以A,B,C表示，紧接在阿拉铂数宁后面（规格代号）设计序号
设计单位代号
角向磨光机（品名代号）
磨光机使用的电源类别代号
砂磨类(大类代号）
4.1.1磨光机应按经规定程序批准的图样和技术文件制造4.1.2磨光机应能在下列环境条件下额定运行；a.
海拨不超过1000m;
环境空气温度不超过10℃
空气相对湿度不超过90%（25℃）。4.1.3磨光机适用的电源条件为：交直流两用光机应能作直流及电源电压为实际正弦波形，频率为额定值的单相交流电源下额定运行；
单相申激磨光机应能在电源电压为实际正炫波形，频率为额定值的单相交流电源下额定运行：b
c三相中额磨光机应能在电源电正为实际正弦波形，并为实际对称系统的三相电源，频率为额定值时额定运行。
4.1.4新定电和率为：
a.交流额定电压220Vi42V：36V
直流额定电压
交流额定频率
4.2磨光机的安全
50 11z;200 Hz,306 Hz:400 Hz
GB/T 7442-1996
4.2.1磨光机的安全，除必须满足本标准已作补充和提高的条款外，其余应符合G3883.3的规定。4.2.2装有砂轮的磨光机花电源电压为额定值时，磨光机的空载转速不应超过额定空载转速的110%；在电源电乐为1.1倍额定也正时，磨光机的空载转速不应超过表2规定的最高允许速度。表2
规格，mm
所装抄轮
安全工作线速
515000
11 900
213200
10 000
37 600
4.2.3、磨光机应装有仅用于不能拆除的砂轮防护罩，该防护罩必须用钢板或同等强度的材料制成.严禁采用脆性材料，防护翠安装后砂轮外露部分的角度应不大于180°。4.2.4磨光机进行撞击试验时应拆除砂轮，撞击后防扩罩允许有不影响使用的变形。4.2.5除中额及类磨光机外，磨光机插头的性能应符合GB2099的规定。1类磨光机的插头应和电源线制成-一体，其绝缘应能承受波形为实际正弦波，频率为50Hz、电压数值为3750V的耐电压试验11nin，不应发生击穿或表面闪络。4.2.6联接磨光机与电源的软电缆或较线应符合（GB5013.2或GB5023.3的规定也可来用其性能不低于GB5013.2或GB5023.3中规定的相应软电缆或软线，其中联接180，230磨光机与电源的软电缆或软线应符合GB5013.24f带\W”型的电缆，或采用其性能不低于GB5013.2中带*\型规定的拒应软电缆或软线
4.3外观
磨光机外壳成无明显缺摄、涂层应无起层和剥游现象。磨光机的铭牌应牢固地置于尧体上，不安曲。4.4噪声
在距离磨光机中心1000mm球面处测得的磨光凯的空载噪声声怎级（A计权）的平均值，应不大T表3规定的允许值。
瞬光矶规格
噪声值
88(98)
90:100)
125180
180230
94(104)
注：半在混响室内测量磨光机的噪声值.其声功率级(A计权)应不大于表3活号内规定的允许值。4.5无线电和电视干扰电平
4.5.1对无线电和电视于扰有抑制要求的交占流两用和单相中激磨光机在频率范围为0.15MHz~30MHz内测得的相线或中线对地的连续1扰电压值均不应超过表4规定的允许值。表4
0. 15 -~ 0. 35
0. 35 ~5. 10
5.00~-3G,09
注：表中\为额定输人功率。
66~-59
干扰电片
700W70--63
随率的对数线性减小
I 000 WP2 G00 W
75 ~69
GB/T 7442—1996

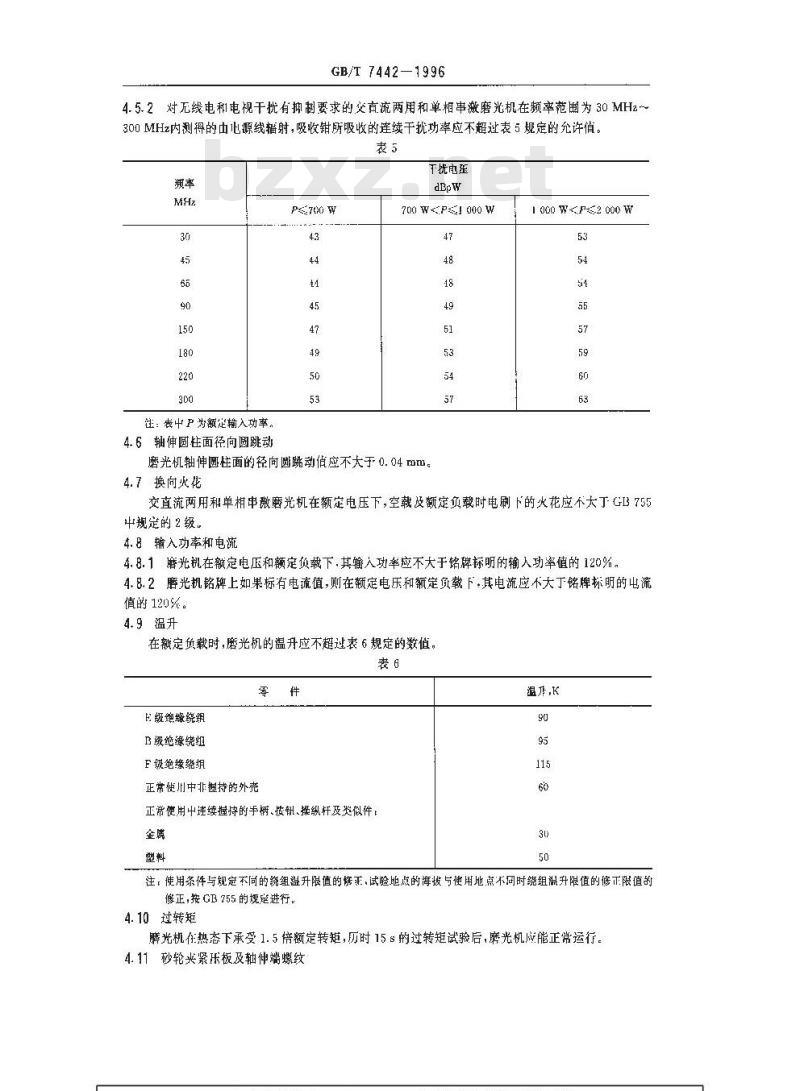

4.5.2对无线电和1电视干扰有抑制要求的交直流两用和单相审激磨光机在频率范围为 30 MHz ~300 MHz内测得的由也源线辐射，吸收钳所吸收的连续干抗功率应不超过表5规定的允许值。表5
注：表中 P为额是输入功率。
4.6轴伸圆住面径向圆跳动
下扰电压
700 W<.P≤! 000 W
磨光机轴伸圆柱面的径向圆动侦应不大于0.04 mm。4.7换向火花
1 000 W<.F2 000 W
交直流两用和单相申磨光机在额定电压下,空载及额定负载时电刷下的火花应不大丁GB 755中规定的2级。
4.8辅入功率和电流
4.8.1磨光机在额定电压和额定负载下，其输人功率应不大于铭牌标明的输人功率值的120%。4.8.2磨光机铭牌上如果标有电流值，则在额定电压和额定负载下.其电流应不大丁铭牌标明的电流值的120%。
4.9温升
在额定负载时，磨光机的温升应不超过表6规定的数值。表6
E级绝缘绕组
B级绝缘绕组
F级绝缘组
正常使川中非趣持的外壳
正常使用中连续握持的手辆、按钮、操织杆及类似件：金麒
注，使用条件与规定不同的绕组温升限值的修正，试验地点的海拔与便用地点不同时绕组温升限值的修正限值的像正，按 GB 755 的规定进行。4.10过转矩
蘑光机在热态下承受1.5倍额定转矩，历时15s的过转矩试验后，糜光机应能正常运行。4.11砂轮类紧乐板及轴伸端螺纹GB/T 7442—1996
磨光机砂轮夹紧压板尺寸(见图1)及轴伸端螺纹尺寸应符合表7的规定，Ad
砂轮外径
4.12电源线长度
22-5 1x
爽紧压板尺寸
必须大于所装砂轮片
厚度的1/2
磨光机自电源线进线孔到插头（不包括插脚）的电源线长度应不少于2500mm。4.13防锈
轴伸端螺纹直径
磨光机中的钢制电刷弹簧、螺钉应进行表面处理，以防止发生锈蚀，对钢制电刷弹簧及接地螺钉、垫圈还应通过防锈试验来进行考核，4.14砂轮
磨光机使用的增强纤维形砂轮的安全工作线速度应不低于表2的规定；砂轮应符合有关标准的规定。
5试验方法
5.1外观检查
通过观察和手试，检查磨光机的外观质量。检查结果应符合第4.3条的规定。5.2噪声试验
磨光机的噪声试验按GB4583的规定进行。试验结果应符合第4.4条的规定。5.3无线电和电视+扰电平的测量对无线电利电视干扰有抑制要求的交直流两用和单相串激磨光机的无线电和电视干扰电平测量按GB4343的规定进行。测量时，磨光机应带砂轮连续空载运行。试验结果应符合第4.5条的规定。5.4轴仲圆柱间径向国跳动检查
GB/T 7442:1996
磨光机固定在刚性支架1，用百分表测量，测点取轴伸匾柱面的中间位置。磨光机通以较低的电压或以其他合适的方式使轴伸缓慢转动三周，百分表上二次最人值和最小值之的平均值，即为轴伸圆柱面的径向圆跳殖，检查结果应符合第1.6条的规定。5.5换间火花捡查
交直流两用，单相串激瞻光机在额定电压下空载运行15min，在空载及在进行第5.8条试验时，观窦电刷下的火花。
避查试验时仅检查牵载时的换问火花捡查结果应符个第4.7条的规定，5.6空载转速检查
带有砂轮的磨光杭.乍额定电乐下空载运行15min，分别在额定电压利提高电源电压至1.1倍额定电压下.测虽磨光机的空载转速。检查结巢应符合第4.2.2条的规定。5.7输人动率、电流和工作参数测量光机在额定压下+使施加的转矩达到表1规定的额定转矩的最低值，如此时输出功率还未达创表1规定的额定输出功率的最低值，则继续增加案光机的负载，使磨光机的输出功率达到该值（当规定的额定输出功率利额定转矩大于表1规定的最低值时，则用同样的方法.按规定的额定输尚功率或额定转矩加载）。
在磨光机运行15 m后,测最磨光机的输人功率、电流、转速及输出功率。对血类磨光机测望时应注意保持磨光机插头处的压为额定电压值，其输人功率应扣除插头至功率丧之间的线路拘耗。
检查结果应符合第3.1条及4.8条的规定。5.8温升试验
5.8.1在额定电医下，按第5.7条所确定的负载施加转短，如此时磨光机的输人功率小于铭牌上标明的额定输入功率，则增加负载，使磨光机的输入功率达到铭牌上标期的额定输入功率。以该输入功率下的转矩施加负载进行温升试验。5.8.2在第6.8.1条条件下运行30min.磨光机绕组温并用电阻法测量，其他部位的温升用温度计法游。
试验结果应符合第4.9茶的规定：5.9过转矩试验
在腾光机温升达到稳定状态时，在额定电压下增加转矩，使其输出转短达到第5.7案测定的负致转矩的1.5倍。
试验历时15g。
试验结果应符合第4.10套的规定5.10防护胃检夺
手试及测防护军使砂轮外露的位的角度。检在结果应符合第小,2.3 条的规定，5.门砂轮夹紧压板及轴伸端螺纹尺寸检查用游称卡尺测量第4.11条中规定的砂轮类紧压版尺寸及轴伸端巢纹尺寸。检在结果应符介第4.11条的规定。5.12I类磨光机插头的耐电压试验在插头体外表面的撑于处贴附金属箔，然后作插义剂脚机金属销之间施加3750V耐电压试验I min.
试验结果应符合第4. 2. 5条的规定。5.13电源线长度测量
GB/T 7442-1996
测显自磨光机1电源线逊线孔到插头（不包括脚）面的电源线长度。测量结果应符合第4.12条的规定。5.14其余的试验方法
5.14.1磨光机在进行耐久性试验时可采用模似砂轮代替原砂轮.模拟砂轮的外径、重量与原砂轮基本一致。
5.14.2交直流两用或单相串激磨光机进行不正常操作试验时,应拆除砂轮。5.14.3本标准中未作规定的其余试验方法均按GB3883.3的相应条款进行。6检验规则
6.1每台磨光机必须经质量检验部门按本标准规定检验合格后才能止厂，出厂时应附有证明产品质量合格的文件。
6.2本标准规定的项目为型式试验项月，其中带**“标记的项目为检查试验项口，带\*\标记的项月在产品定型后，如结构和材料没有变更，则在以后再进行的型式试验时可不进行。外观检查·
标志检查·
触电保扩检查*·
噪声试验
无线电利电视于扰电平测量*
起动试验
空载转速测量
防扩管检查
轴伸因柱面径向圆跳动检查
砂轮夹紧正板及轴伸螺纹尺小检查换向火花检查：
输人功率，电流和工作参数测量温升试验
过转矩试验
泄漏心流测量
防潮试验
缔缘电阻测量
耐电压试‘
删久性试验
不止常操作试验
机械危险检查，
机械强度查
接地装靛查
结构检查‘！
内部布线检查
组件试验（及插头耐电压试验)··电源线长度检聋
电源联接检查
电缆或软线提拉力和扭力试验
电缆或软线及护套曲试验”
外接导线的接线端子检查”·
螺订及联接检查
GB/T 7442—1996
爬电距离、电气间隙和绝缘穿通距离检查耐热性、耐燃性和抗漏电痕迹性试验*防锈试验
注，检查试验中的附电压试验项目，试验电压和时间可与型式试验时不同。6.3检验方法
6.3.1试验接第6.2条斯列试验项目的顺序进行。6.3.2除需用提供的零件（如防锈试验的电刷弹贫，螺钉）进行有关试验外，其余试验项日应在同一台样机上进行，并通过全部试验。如果需要拆非样机做有关试验，可以另加一台样概。7标志与包装
7.1标志
7.1.1磨光机的铭牌应标有下列项目：产品名称（角向磨光机），
磨光机型号：
铵形砂轮外径(mm)；
额定电压(V);
电源种类符号；
r、额定频率或额定類率范围(仅对中频磨光机)；g
额定入功率(W或kW)或额定电流(A)Ih.额定空载转速(r/min);
且类结符号(仅在「类磨光机上标出);J防潮程度符号(仪在有要求时标出);k.制造！名或商标；
I．出厂批量代号。
7.1.2磨光机的砂轮旋转方向从轴伸端看应为逆时针方向，并应在磨光机明显位置上以凸起或国入的箭头或其他清晰而耐久的表示方法加以标表。7.1.3在磨光机的铅牌或其他明显位置上，应标明选用的砂轮安全工作线速度。了.2每台蘑光机出广应附的文件。7.2.1产品合格证；
7.2.2使用维护说明书，
在该说明书上应阐述下列内容：a．对该型号磨光机的特点和用途作有关说明。应有独立的章节说明磨光机便用的安全技术要求，操作使用的注意事项，内容成包括说明该磨光机所来用的纤维增强钱形砂轮的工作线速度使用的砂轮应完好无损，用本轻击砂轮不应有破裂声，砂轮保存日期应不超过一年，保存日期超过·年时应进行回转强度试验后方可使用；操作时须戴好防护眼镜，
严禁防护罩在拆除的情况下操作；GB/T 7442—1996
对1类磨光机必须使用安全电压电源。有关保养事项
3磨光机的包装，运输放贮存应符合有关规定7.3
8保够期限与备件
8.1保修期限
用户按照磨光机制造厂使用维护说明书的规定，在止确地运输、存放和使用磨光机的情况下，磨光机自出厂日期起算一年内，其中从购买日期起算三个月内，如因制造质量不良而发生损坏或不能正常工作时，制造厂应免费为用户修理或掉换。8.2备件
磨光机在出」时，应附有拆装砂轮的专用工具。附加说明：
本标准由企国电动工具标准化技术委员会提出并归口。本标推出机械工业部上海电动工具研究所负责起草。本标谁主要起草人郑开济。
本标准于1987年制定，1996年第一次修订。
