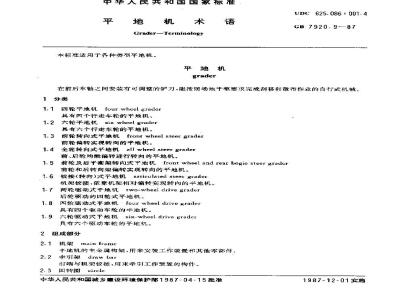

中华人民共和国国家标准
机术语
Grader-Terminology
本标准适用于各种类型平地机。平地机
grader
UDC 625. 086 : 001. 4
GB 7920.9-87
在前后车轴之间安装有可调整的铲刀，能按照场地平整要求完成刮移和散布作业的自行式机械1分类
1.1四轮平地机fourwheelgrader具有四个行走车轮的平地机。
1.2 六轮平地机 six wheel graler具有六个行走车轮的平地机。
前轮转向式乎地机front wheel steer graden前轮偏转实现转间的平地机。
1.4全轮转向式竿地机all wheel steer grader前、后轮均能偏转进行转向的地机，1.5前轮及后平衡架转向式平地机front wheel and rear bogie steer gradcr前轮和后转向架偏转实现转向的平地机。1.6铰接<转)式平地机articulated steet grader机架铰接，依靠机架相对偏转实现转向的平地机。1.7两轮驱动式平地机 two-wheel drive grader后轮驱动的四轮式平地机。
1.8轮驱动式平地机fourwheel drivegrader具有四个驱动车轮的平地机。
1.9六轮驱动式平地机six-wheeildrivegrader具有六个驱动车轮的平地机。
2组成部分
2.1 机架 main framc
半地机的主金属构架，用来安装工作装置和其他零部件2.2牵引架drawbar
前端与机架铰接，用来牵引工作装置的构件。2. 3 回转图 circle
中华人民共和国城乡建设环境保护部1987-04-15批准1987-12-01实施
CB 7920.9-87
支承铲刀并能带动铲刀回转的环形纽件。2.4铲刀 blale(moldboard)
出孤形板与刀组成的组件，
2.5回转圜驱动装置circle drive device驱动回转圈转动的装置。
2.6向转侧摆机构cirele side shift device使回转圈相对平地机纵向对称面侧向偏摆的机构。2.7铲刀升降装置 blade lift device升降铲刀的装管。
2. 8铲刀侧移装置 blade side shift devicc沿铲刀轴线使铲刀相对回转阖侧偏移的装置。2. 9、铲刀颠角调整装置bladc tilting tevice调整铲刀倾斜角度的装置。
2. 10铲刀自动调平装置blade automatic control device控制铲刀随基准面自动升降的装皆。2.11
松上装置scrifier
用丁耙松土壤的装置。
松土靶（齿）shank
2. 11. 13
直接靶松土的耙-\
2.11.2检上靶升隆装置scarifierlihdevice升降松土杷的装置。
2.12 平衡箱tandem-driving bogie用于六轮平地机上，驱动中、后轴上同侧车轮，使之受力平衡的传动箱。2.13
前轮倾斜装置frnnt whccl lcan device使平地机的两个前轮同时朝一侧倾斜的装置。3技术性能
3. 1前(后)轴荷frant (rcar) Exle laad2
置铲刀于运行状态，松土装置为标准状态，且使松土杷尖离地200m疗以上时所测得的前后轴载荷。
3.2铲乃对地最大垂直作用力maximum hlarde presaure铲刀处于与平地机纵向平面垂直并对称放置状态，用铲刀和后轮支持平地机的丁作质量时，刀刃对地的最大垂直斥力。
3.3松上耙对地最大垂直作用力scarilierpressure用松士靶和后轮支持平地机的工作质甚时，耙尖对地的垂直压力。测定时取松土装置为标准状念。3. 4 铲刀上升速度 blade ifting spccd在发动机标定转速下，铲刀稳定上升时的速度。铲刀回转速度bladerolatingspeed3.5
在发动机标定转速下，铲刀稳定回转时的速度。铲刀侧移速度blade sidc shift spced3.6
在发动机标定转速下，铲刀相对回转圈侧向移动的乎均速度3.7铲刀至前轴的距离blade base万呈标谁状态，刀刃至通过前轴中心垂直平面的距离。3.8铲刀长度blade lenght
铲力两侧端间的距离。
3.9铲刀高度bladeheight
铲刀刀刃至铲刀上缘的距离。
GE 7920. 9-87
3.10 铲刀撬升高度 maxirnum lift above ground铲刀提升最高位置时，刀刃至地面的臣离。3.11 最大铲+深度 maxinum digging depth under ground铲刀切人土壤内，刀刃至地平面的最大距离。3.12回转图最大侧移距离miximum circleside shift牵引架侧摆启，回转圈中心至平地机纵向对称面的最大距高。3.13铲力侧移距离（铲刀侧向调整量）blade side shift铲刀的中点相对于回转圈中心侧向移动的最大距离，3.14铲刀最大侧伸距离maximumshoulderreach3
回转圈侧移和铲刀相对回转圈侧移后，铲刀外端神出同侧前轮（不转)外侧的搬大距离。对于前轮偏斜工况另加说明。
3.15铲刀倾斜角bladetiltangle在横向垂直平面内，力刃与地平面间的夹角。3.16铲刀切削角bladecuttingangle过刀刃所作刀片前表面的切面与地平面间的夹角。3.17铲刀切削角调整范围blade cutting angle adjusting range切削角最小值到最大值。
铲刀水平调整角 blade reverse angle3.18
切削刃在水平面内与平地机横轴线之间的夹角。3.19松士宽度 scarifying width松土粑两齿的外侧间的距离。
粑齿最大下降深度maximum scarifyingdepth松土粑降到最低位置时，齿尖到地平面的距离.3.21前轮倾斜角 front wheel lean angle前轮朝一侧倾斜时，车轮旋转平面与地面垂直面间的最大夹角。注，①铲刀标准状态
铲刀标准状态应具备下列案件,
8.平地机停放在坚实的水平地面上，L。回转圈轴线处于平地机裂向对称面内：C，铲刀垂直对称面与平地机绒向对称面重合，d。铲刀触地面不产生压力,
e.铲刀上下缘所在平面与地面垂直：f。其他可调部位应在原始安装位置。②铲乃运行状态
铲刀运行状态是指铲刀从标准状态提升到其切削刀刃与平地机最小离地间隙间样高的立置，并旋转至作业位置的状态。免费标准下载网bzxz
③松土装谢标准状态
松土装置标准状态应具备下列条件，a，松土齿安装高度(即松土齿在机架下面宪出的长度）最小，B7920.9-8
本标准由城乡建设环境保护部长沙建筑机械研究所妇口本标准由同济大学负责起草。
