GB/T 7267-1987电力系统二次回路控制、保护屏及柜基本尺寸系列

中华人民共和国国家标准
电力系统二次回路控制、保护屏及柜基本尺寸系列
Series of basic dimensions of control and protective panelsand cabinet for secondary circuit of power systemUDC 621.311:621
.316.3
GB 7267--87
本标准规定的基本尺寸系列，适用于电力系统次问路控制、保护屏及柜，与其组拼的其它辅助屏及植亦可参照执行。

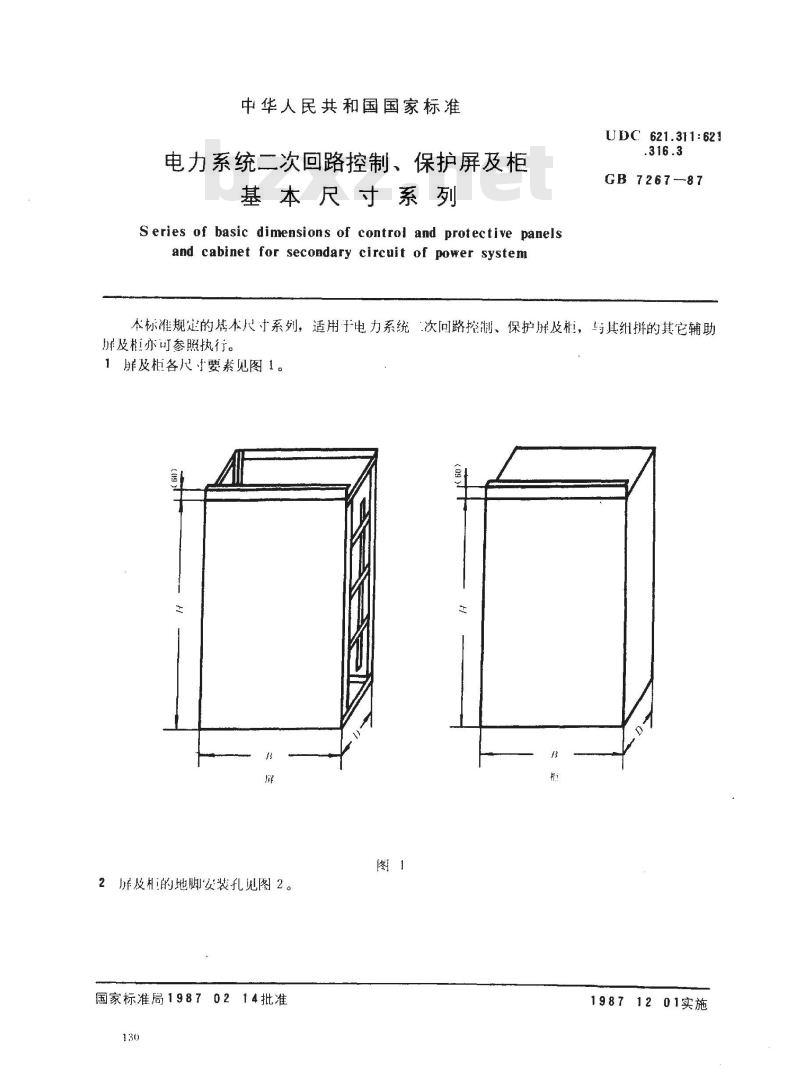

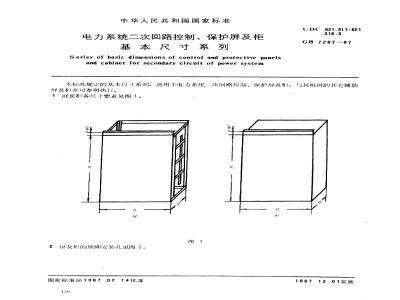

1屏及柜各尺寸要素见图1。

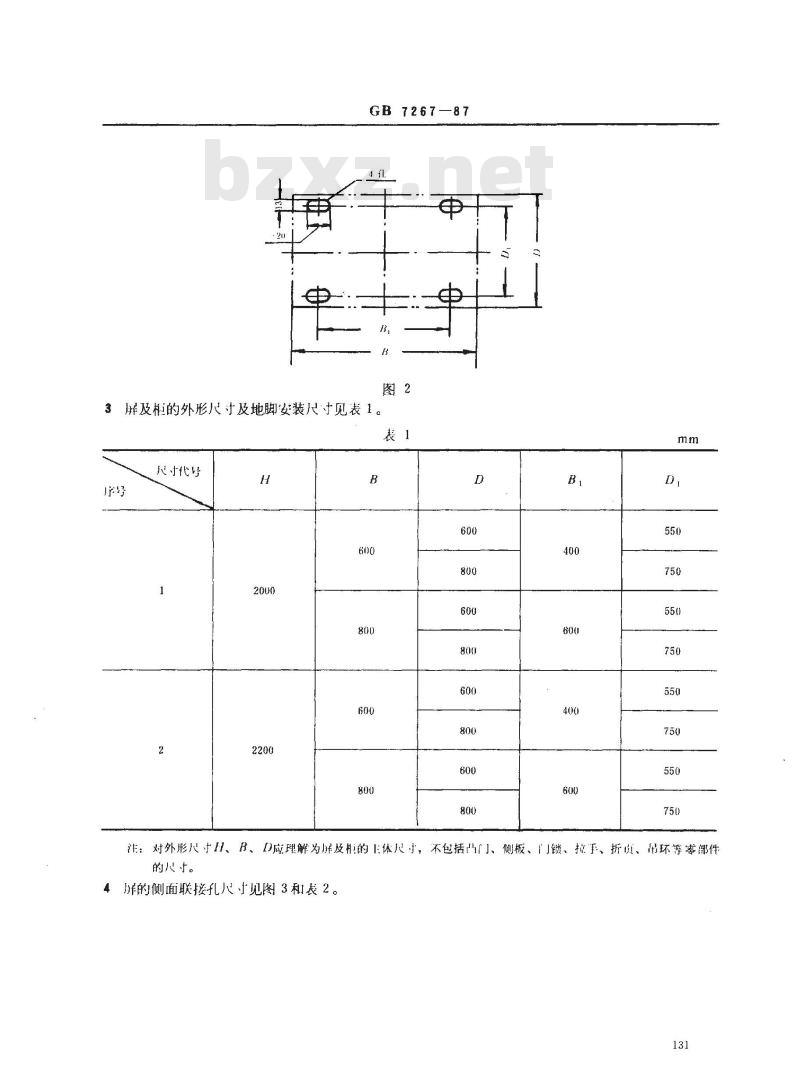

2屏及的地脚姿装孔见图2。
国家标准局19870214批准
19871201实施
GB 7267—87
3屏及柜的外形尺寸及地脚安装尺寸见表1表1
尺寸代号
注：对外形尺寸H、、D应理解为屏及的主体尺寸，不包括凸门、侧板、门锁、拉手、折贞、吊环等零部件的寸。

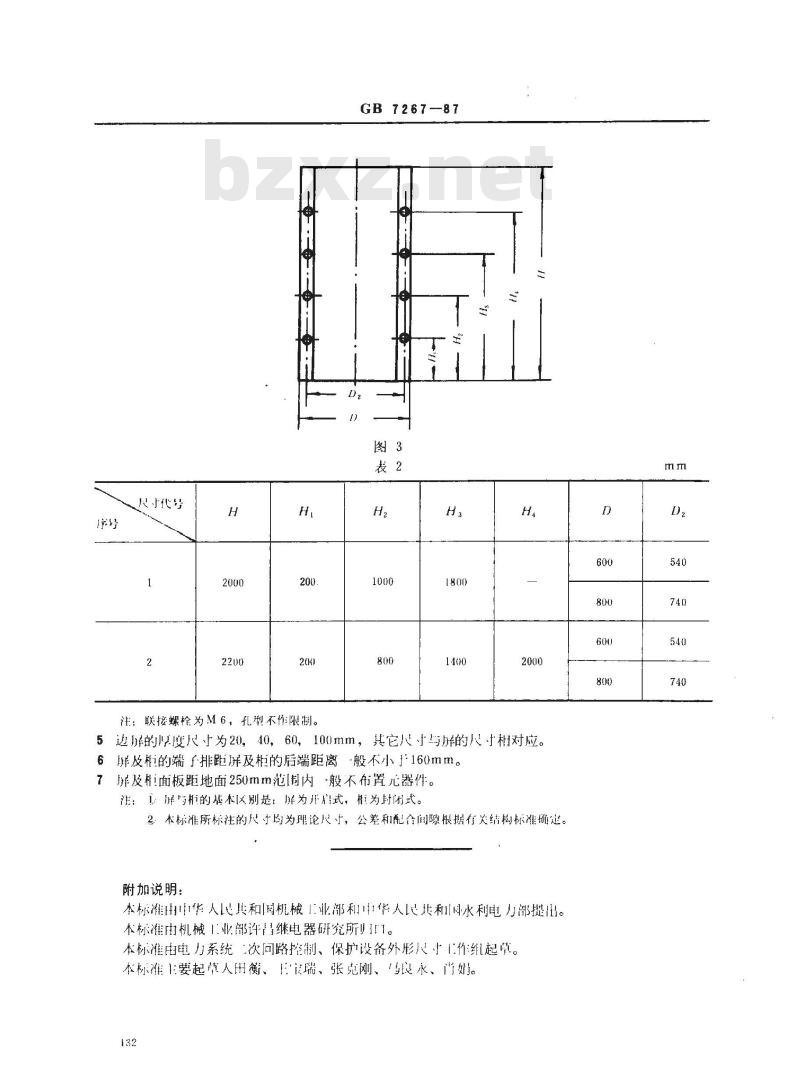

的侧面联接孔尺寸见图3和表2。131
尺十代号
注：联按螺栓为M6，孔型不作限制。GB 7267--87
5边的厚度尺寸为20，40，60，100mm，其它尺与解的尺寸相对应。
6屏及柜的端了排距屏及柜的后端距离-般不小于160mm。7屏及柜i面板距地面250mm范[制内般不布置元器件。注：1，解与柜的基木区别是：屏为开启式，柜为封闭式。2，本标准所标注的尺寸均为理论尺寸，公差和配合闻隙根据有关结构标准确定。附加说明：
本标准用中华人民共和码机械工业部和中华人民共利水利电力部挺出。本标准由机械1业部许晶继电器研究所归门。本标准由电力系统次向路控制、保护设备外形尺寸1作组起草。本标准主要起草人用衡、扫瑞、张克刚、永、闫娟。132
