HG 2714.2-1995 气胀救生筏 B型筏 HG2714.2-1995 标准下载解压密码：www.bzxz.net

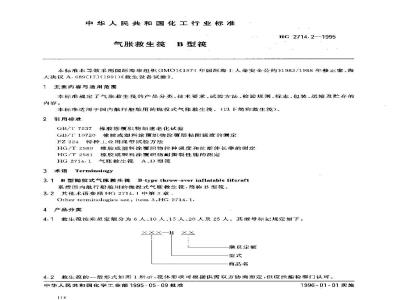

中华人民共和国化工行业标准
气胀救生筏B型筱
HC 2714.2—1995
本标准非等效采用国际海事组织(IM0)1974年国际海1.人命安全公约》1983/1988年修止案、海人决议A.689[17](1991)（救生设备试验》1主要内容与适用范围
本标准规定了气胀救生筏的产品分类、技术要求、试验方法、检验规则、标志、包装，运输及贮存的内容。
本标准适用于国内航行船舶用的抛投式气胀救生筱。（以下简称救生筱）。2引用标准
GB/17537橡胶涂覆物加速老化试验GLB/I＇10720橡胶或塑料涂覆织物涂覆层粘附强度的测定FZ324特种..业用带试验方法
HG/T2580橡胶或塑料涂覆织物拉伸强度和扯断伸长率的测定HG/T2581橡胶或塑料涂覆织物耐撕裂性能的测定HG 2714.1、气胀救生筱A、ID 型筱Terminnlogy
3术语
3. 1B 型抛投式气胀救生B-type throw-over inflatable liferafi系指国内航行船舶用的抛投式气胀救生筱，简称B型筏。3.2其他术语照HG2714.1中第3章.Other terminologies see: itetm 3,HG 2714. 1.4产品分类
4.1救生筱按乘员定额分为6人,10人，15人、20人及25人。其型号标记规定如下：XXX-B XX
乘员定额
-型式
商品名
4.2救生筱的一殷形式如图1所示，筱体形状可根据供需双方协商而定，但应经船检部门认可。中华人民共和国化学工业部 1995-05-09批准111
1996-01-01实施
HG 2714.2—1995
1示位灯，2顶篷，3雨水离：4--鲨门;5上浮胎：6下浮胎+7登梯，8-压载水袋，9充气钢瓶；10—筱底：11-把于索：12—反光带图1
4.3存放筒一般型式如图2所示，其结构形式可按供需双方协商而定，但应经船检部门认可。1上筱壳：2--下筏壳;3一金属扣+4-—捆扎绳图2
5技术要求
5. 1般要求
5.1.1救生筱应按船检部门审查批准的图样制造，5.1.2救生微外观应勾称，色泽均匀，不得有开胶、离层、气泡等影响使用的缺降。5.1.3救生筱应能在一30℃65℃环境温度下存放前不致损坏。5.1.4救生惩应能在—1℃～30C游水温度范围内使用。11.5
HG 2714-2—1995
5.1.5便携式的救生筱的总质量（包括存放简）不应超过185kg。5.2结构与性能要求
5.2.1浮胎
5.2.1.1救牛筱的浮胎应至少分隔成两个独立气室，每个气室通过设于其上的单向充气阀充胀。浮胎的设置应能在任气室变到损坏或不能充胀时，未失效的气室钙能支承处于满裁状态的负荷，此时救牛筏的四周应仍具有千
5.2.1.2浮胎充胀后的容积（不包括霆柱），每名乘员的占有量应不小于0.085m。5.2.2筱底
5.2.2.1救牛筱应设有空气夹层结构的水密筏底.其1:应设有可出乘员充气和泄气的设施。5.2.2.2救生役充胀后，量至浮胎最内边的筏底面积，每名乘员的占有量应不小于0.33m。5.2.3预篷
5.2.3.1数4的项为单层结构救牛筏在降落过程中或到达水面时，项篷应能自动撑起，顶篷撑起时间应符合5.2.8.3要求
5.2.3.2额定乘员数少于八人的救生筱可只设·个门，大于八人的设两个篷门。每一篷门应使于开启，应能防止海水及冷风的侵人，应有收集雨水的设施。5.2.3.3成使顶笙下就座的着教生衣的额定乘员具有足够的空间高度，不致妨碍务种层具的操作。5.2.4登筱设施
5.2.4.1在救生筱的人口处应设置登梯，具最下一级踏档应位于救生筏最轻载水线以下不小于0. 4 m 处。
5.2.4.2救生筱内应设有能帮助人员将其白身从登筱梯拉人筱内的设施。5.2.5牺装件
5.2.5.1救生筱应沿筱体外围及内侧牢固地装设链环状把手，把于索直径应为不小于10mm，扯断强力不小于2.0kN的合成纤维纯或宽度不小于25mm等效绳带。5.2.5.2救4：筏垃设有长度至少为20M的首缆，首缆系统的系索，其破断强力对于九人及儿人以上的救生应不小于10.0kV,其他救生应不小于 7.5 kN。5.2.5.3救生筱应能由--个人充气。5.2.5.4救生筱项篷应装设一监经船检部门认可的可控制的示位灯，并应在教生充账成型入水时白动发光。
5.2.5.5救生内部应装设一盏经船检部门认可的或控制的照明灯，并应在救尘充胀成型入水时自动发光。
5.2.5.6在救生筱蓬上贴有逆向反光材料。5. 2. 6稳性与下舱
5.2.6.1筱底不充气的救生筱在满载状态下，其平均干炫应不小于300mm，5.2.6.2救生筏应有乐载水袋，在额定乘员在筱的一或端，以及在人员登乘时，应均无范没和翻覆的危险。
5.2.6.3救牛筱在风浪中及在平静水面，当处于翻覆位置时应出一人将其扶止，扶正不应对筱的结构造成损坏，届具色应牢固地保持在原位。5.2.6.4数生筱在满载状态下，在平静水域能以3k1速度被拖带一段距离不损坏，拖带距离不小于0.5 km.
5.2.7强度
5.2.7.1救生筱的每个气空至少应能承受3倍T作压力，保持min，不出现接缝滑动、破裂或其他缺降。
5.2.7.2救牛筱应能承受额定乘员从筱底以：弃少1.5m的高处跳登，被不应产坐织物撕裂或接缝216
HG 2714. 2---1995
5.2.7.3包装完整的救生应能承受至少从18m高处投落下水，应白动充胀成型，和属具应不影响使用。
5.2.7.4救生筱应能承受30d海F漂浮，5.2.8充气及气密
5.2.8.1教生筱应使用无毒气体充胀，储气量应足以使救尘筱达到工作压力。浮胎篷柱为10.7kPa；筱底为2.7kPa。
5.2.8.2救生筱各独立气室应在合适位置设置单向充气阀、补气阀、排气閃及安全阀。5.2.8.3当救生筱在环境温度为18℃~20℃下充胀时，应在1min内充胀成型5.2.8.4当激生筱在环境温度为一30C下充胀时，应在3min内充胀成型，救生筏均应无接缝滑动、破裂或其他缺陷，并且不影响使用，5.2.8.5当救生筱在环境温度为65℃下充胀时，安全阀应有足够的通过能力以防比由于超压而损坏救生筱。救生应无接缝滑动、破裂或其他缺陷。5.2.8.6救生筱各气室应只有足够的气密性，救生筱浮胎、逢杆充气至工作压力，浮胎、篷针保压2h.乐力降不得大于10%；筱底充气至.1.作压力，保压15min，压力降不大下5%，5.3救生筱用橡胶涂覆织物
5.3.1用于制造浮胎、篷柱、筱底（通称主体）的涂覆织物的物理性能应符合衣1要求。表1
拉伸强度/(kN/m）
项县名称
经、纯向扯断伸长率/%
经,纬向耐撕裂性能/N
涂覆层粘附强度/(kA/m)
耐寒性—30=2)×1h弯曲180%
气密性，15.2kPa
热空气老化（100=1C)×24h
接经粘附剪切强度/(kN/m）
不小于
不小厅
不大”
不小于
不小于
不小于
无免裂现象
不透气
光龟裂、发粘现象
5.3.2用于制造外逢帐的涂覆织物的物理性能应符合表2要求，表2
经、纬向拉伸强登/(k.V/m）
经、纬向耐撕裂性能/N
耐热空气老化性能<100+17）×2.1h不小于
不小于
无危裂.发粘现象
试验方法
HG/T2580
HG/T 2580
HG/T 281
GH/T 10720
IIC; 2714. 1—附求 C
HG2714.1—附录I)
GE/T 7537
HG 2714- 1
附录G
试验方法
IIG/T 2580
HG/T2581
G1/1 7537
5.3.3用手制造浮胎，篷杜、筏底及外篷帐的涂覆织物其外观不成有影响救筱气密与防水性能的缺陷。如机械损伤、死折给、气泡、硬杂质等存在。5.4虐真
5.4.1救生筏的属具配备应符合表3规定。117
急救医药箱
火毓降落伞
火培信号
于持火焰信号
手电筒
可浮水疆
日光信号镜
饮水量杯
清洁袋
教牛须知
充气器
可浮教作环
修理工具袋
经历等
紧急行动须知
使用说明节bzxZ.net
份/人
HG2714.2—1995
配备垒
其为使用后可盖紧的防水箱，内装经船检部门认可的药品1
须经船检部门认可，并应装在防水外壳内须经船检部门认可，并应装在防水外壳内经船检部门认可的每份口粮不小于10MJ.应包装丁无毒乾密防水容器内
经船检部门认可的贮于不锈无毒水密容器内应为适用下障氏通信的防水手电篇，连间备用电池一副。灯池只，装在同一防水奔器内
应为可深的
经船检部门认的
或等效音响器
须经船检部门认可并附有船期、飞机通讯的使用须知由·不锈材料制戒
附有一张信号图解
附连不少于30㎡长的浮素
附使们说明再及修理用其
表3中第1-~16项属具应装人具有足够浮力的水密容器内，容器应系举在筱内，第17~~19项属具系牢在夜内方便使用的固定位置「.。第20~22项属具放置在筱内醒日处。存放商应符合HG2714.1中5.5要求。5.5
6试验方法
主要尺寸检查按IIG2714.1中6.1要求进行。6.1
6.2外规检查按HG2714.1中6.2要求进行。6.3质量检查按HG2714.1中6.3要求行，6.4破损试验
将救生筱上浮胎及篷柱充气至工作压力，下浮胎不充气，使筱浮于水面，以平均质量为75kg的额定乘员在筱内均坐定，另有两人下水测量此时的十航值，每次下眩测量应从水线量年最高层浮胎的顶表面前、后、左、右四点的最低点。6.5乘坐试验按1IG2714.1中6.6要求进行。6.6
装载试验
HG 2714.2—1995
救生筏充胀成型后浮于静水中（羧底不充气），由平均质量为75kg的额定乘员穿着救生衣登上救生筱坐于筏内，使筱首尾等吃水，另有两人下水用直尺和三角板沿筱四周边测四点千值。6.7登乘试验
救生选二名不同体型的成年人，穿着衬衫、长裤及救生衣，游泳m后不停歇即登镜，视其中二人能否在无他人帮助下独自登乘，而另外一人可在其他人帮助下登乘，然后检查登筏梯，筱体有无损伤或明显泄瑞。
6.8稳性试验按HC2714.1中6.10要求进行。6.9复正试验按HG2714.1中6.11要求进行。6.10拖带试验
在平静水中将救生筱体充气至下作压为，按筱满载所需质量以黄沙袋或水袋等量均布于筱内，且便筏首微翘，将筱首缆与拖带的机动船连接牢固.机动船均勾逐步速以不小丁3kⅡ速度拖带救生筏，拖带距离不少于0.5km
试验结束将役登岸，检查筱体及属具有无损坏。6.11压力试验
在救生镀浮胎上按上量程为0.01MPa，最小量程0.005MPa的压力表堵塞安全阀，用乐缩空气将筱浮胎充气至3倍工作压力.拆去充气源，持续5min后，记录压力变化，计算压力下降率，并检查救生筱浮胎各接缝部位有无滑动、破裂或其他缺陷。6.12跳登试验按HG 2714.1中 6.14要求进行。6.13投落试验按HG2714.16.15要求进行。6.14系泊试验
将救生筱充气至工作压力，以等于其额定乘员及属具的总质量的沙袋加载于救生筱内·将筱系泊于海上一场所，每天以晚测量各气室压力一次，若有泄漏，可用充气器每天补足次，但在任何24h内，救生筱应保持成型，停泊30后，卸去载荷，救生筱登岸，口测筱的外观，检查救生欲有无损害性能的损坏，并按6，11作压力试验，是否满足压力试验要求，每次测量记录时间、气候、温度及各气室压力。6.15充气试验
6. 15. 1常温充气按 HG 2714. 1 中 6. 17. 1要求进行。6. 15. 2低温充气按 HG 2714.1中 6. 17. 2 要求进行。6.15.3高温充气
将包装究整的枚生微置于案温下至少24l，将筱放在高温室牛，开至65土2（，历时6h，抽出充气拉索，分别记录浮胎充服成型、F下浮胎达到最大压力时的时闻和压力，并检查以“下内容：a)安全阀有无大量排气·防止超压而摄坏救生筏：b）月测外观，救生筱有无接缝滑动、破裂或其他缺陷，6.16气密检查
6.16.1救生箍各气案接上量程为40kPa，最小量程为1kPa的压力表，或用量程为4kPa，最小量程为0.25kPa的血压表，救生筏行气室分别接通压缩空气，充气至工作压力·待稳定30min，调压至工作力，即记录时问、温度和压力，2h后再记录时间，温度和力！温度补偿要求：试验期间气温变化不得超过3C:，漏度每升降1℃其压力相应减增0.1kPa。6.16-2用压缩空气将筱底充气至工作正力·稳压后，开始计算时间，经15min，测定余压，作好记录。6.17操纵性与淹水试验按HG2714.中6.19要求进行。6.18绳带试验
6.18.1强度试验
按FZ 324规定执行。
6.18.2尺寸检验
HG 2714.2 --1995
长度用钢卷尺进行测量，带子宽度、绳的直径用卡尺测量。6.19救生用橡胶涂覆织物物理性能试验。6.19.1救生筱主体用外蓬帐橡胶涂覆织物的拉仲强度按HG/T2580进行测定。6.19.2救生筱主体用像胶涂覆！物的扯断伸长率按HG/T2580进行测定。6.19.3救生筱主体用外篷帐橡胶涂覆织物的耐撕裂性能按HG/T2581进行测定。6.19.4救生筱土体用橡胶涂覆织物的涂覆层粘附强度按GB/T10720进行测定。6.19.5救牛生设+体用橡胶涂覆织物的耐寒性接HG2714.1附录C进行测定。较生主体用橡胶涂覆织物的气密性按IIG2714.1附录D进行测定。6. 19. 6
救生筱主体用外篷帐橡胶涂覆织物的耐热空气老化按CB/T7537进行测定，6.19.8救尘筱主体用橡胶涂覆织物的接缝粘附剪划强度按HG2714.1附录G进行测定。6. 19. 9
救生筏主体用外篷帐橡胶涂覆织物的外观用口视法检查。6.20
属其箱浮性试验按IIG2714.1中6.22要求进行。自由漂浮的救生筱浮力试验按HG2711.1中6.23要求进行。了检验规则
救生筏成由制造厂质量检验部门逃行检查·合格后方可提交验收。7.2救生筱必须成批提交检查，检查分为厂检验和型式检验。7.3出厂检验
7.3.1制造厂在提交船检局检验前，按6.1、6.2、6.16规定100%进行检验。7.3.2在上述检验合格后，可向船检局提交山厂检验。出厂检验按HG2711.1中第7.3.2条要求进行。
7.4对提交船检部门的各项试验若有·项不合格，则应双倍试样逃行该项复验，复验仍不合格者则生产厂应对该批救生筏遂只逐项返T，经本厂检验合格后，再提交船检扁进行检验。7.5救生筱用橡胶涂覆织物的每月产景为一批，检验项目及频次见表1，若不合格应取双倍试样进行该项复试，者仍不合格，则该批橡胶涂织物为不合格品。表4
检验项目
拉伸强度
经纬向扯断伸长率
经纬向耐撕裂性能
徐覆层粘附强度
耐寒性
气密性
附热空气老化
接缝粘附剪切强
外观质量
7.6型式检验
要求章、条号
5. 3. 1.5. 3- 2
5.3. 1、5. 3.2
5. 3. 1,5. 3. 2
7.6.1有下列情况之一时，应迹行型式检验：a）新产品或老谨品转！生产的定型鉴定；试验方法章，条号
出厂检验捕验率
每批一次
每·次
每批一次
每批--次
每抵一次
每批一次
每批一次
每批一次
b）正式生产后.如结构、材料、工艺有重大改变，可能影响产品性能时，或每隔四年后：）国家质显监督或有关机构提出进行型式检验要求时。120
型式检验
HG 2714. 21995
7.6.2型式检验项口为6.1～6.20.每种规格救生筱取只进行试验，其中6.1、6.2为每种规格-只.6.13为每种规格一只进行二次，6.15为每种规格-一只，低温充气试验一只：6.18项月按7.5要求进行。8标志、包装、运输及贮存
8.1标志
8.1.1救生筱上应标明：
a）制造厂厂名.产品标记或商标；b）产品名称：
）品编号：
日)制造H期(年、月)
e）认可机关标记；
f）每个进门处上面写明乘员定额，宁高不小于100 mm,亨色与教生筱颜色有明显差异，8.1.2存放筒上应标明；
a）制造名、产品标记或商标；
b）产品编号：
）认可机关标记和产品标记；
O SOLAS:
e）制造日期（年、月)；
f）首缆长度；
\）水线以「最大许可存效高度（根据投落试验商度和首缆长度）：h）降落须知；
i）间上箭头，
8.2包装
8.2.1经验收合格的救生筱按图纸要求进行包装：包装完整的救生筱应装人框条木箱或按供需双方商定方式包装
8.2.2救生筱出应附有\品合格证和船检局签发的\船用产品证书“,合格证上应标明：a）产品名称：
b）产品型：
c）乘员定额；
d）产品编；
c）制造厂『名或商标：
10）制造日期（年月）：
岛）标准号或标准名称；
h）制造厂质监部门印章；
8.3运输
救生筱在搬运中要轻抬轻放.不允许滚动搬运，8.4赔存
救生惩应按存放筒箭头向1的标记存放在坏境温度为一5（～40、相对湿度不大于80为的库房中，距热源应不少于！m、堆放高度不超过2m。避免与环境中的酸，碱、油类等有损橡胶的物质接触。8.5救生筱应12个月送修筏站检修一次.检修后的筱同样需经船检部门签证服方可装船使用。121
附加锐明：
HG 2714.2—1995
本标准由中华人民共和国化学工业部技术监督司提出。本标准由全国橡标委涂覆织物与制品分技术委员会归口。本标准出上海橡胶制品公司上海橡胶制品四厂负责起草。木标主要起萨人殷鉴明,刘勤度、张国钧、印维坚、钱翔娟。122
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
