HG/T 2905-1997 酚醛树脂萃取液电导率的测定 HG/T2905-1997 标准下载解压密码：www.bzxz.net

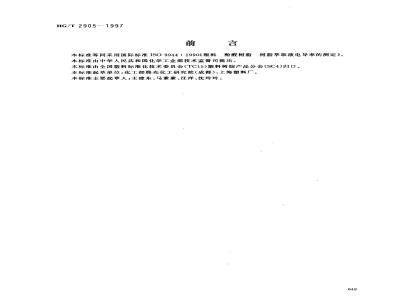

HG/T2905--1997
本标准等同采用国际标准ISO9944：1990《塑料酚醛树脂本标准由中华人民共和国化学工业部技术监督司提出。树脂萃取液电导率的测定》。
本标准由全国塑料标准化技术委员会（TC15）塑料树脂产品分会（SC4）归口。本标准起草单位：化工部晨光化工研究院（成都），上海塑料厂。本标准主要起草人；王建东、马素素、汪洋、沈玲玲。649
HG/T2905—1997
ISO前言
ISO(国际标准化组织)是各个国家标准团体(ISO成员团体)的世界性联合组织。制订国际标准的工作由ISO技术委员会进行。对已设立了技术委员会的学科感兴趣的成员团体，都有权派代表参加该技术委员会。政府和非政府的国际组织与ISO联系后也可参加该项工作。ISO与国际电工委员会(IEC)在电工技术标准化的所有方面密切合作。技术委员会采纳的国际标准草案，分发给各成员团体表决，至少有75%的成员团体投票表决赞成方能发布为国际标准。
国际标准 ISO 9944 由 ISO/TC61塑料技术委员会制定。650
1范围
中华人民共和国化工行业标准
酚醛树脂萃取液电导率的测定
Plasticsphenolic resinsdetermination ofelectrical conductivity of resin extracts本标准规定了在23℃士2℃下酚醛树脂萃取液电导率的测定方法。本方法对于酚醛树脂作为浸溃材料的应用是重要的。2原理
HG/T 29051997
idt1S0 9944:1990
将丙酮-水混合液加到树脂溶液中，让所产生的沉淀沉降，测量存留在树脂上的悬浮液的电导，然后由测得的电导计算电导率。
3试剂
3.1芮酮：试剂级。
3.2水：去离子水。电导率小于或等于2.0μS/cm。3.3丙酮-去离子水混合物：含8份体积的丙酮（3.1)和4份体积的去离子水（3.2）。4仪器
4.1电极：电极常数K已知。
4.2电导率测量仪：在50Hz能以5%的精度测量电导到1μS的最小读数。4.3烧杯：标称容量250mL。
4.4电磁搅拌器。
4.5天平：感量1mg。
5操作步骤
5.1试样准备
对树脂溶液，称取 10g士0.05g溶液置于 250mL的烧杯(4.3)中。对粉末状固体树脂来说,取 8g树脂按1：1的质量比，溶于丙酮（3.1)中，称取所制得的树脂溶液10g士0.05g置于250mL的烧杯（4.3)中。
5.2测定
将10g丙酮（3.1)加到5.1条制备的试样中，用电磁搅拌器（4.4)搅拌混合物，直至液体均匀。在强烈搅拌下滴加100mL丙酮-去离子水混合物（3.3），控制滴加速度使树脂不致凝聚而开始形成乳液，当所有的丙酮去离子水混合物滴加完毕，继续搅拌3min，再澄清3min。将树脂上方混独的悬浮液倒人烧杯（4.3)中，并将悬浮液升温至23℃士2℃，用电导率仪测量悬浮液的电导，但不要超过3min。5.3可供选用方法
在特殊情况下，可以使用下述方法：中华人民共和国化学工业部1997-05-23批准1997-10-01实施
G/T 2905-1997
将8.0g的树孵置于100mL的聚乙烯器妞中，加人80mL去离子水（3.2），在95℃烘箱中提取20h。冷却试样至23℃土2℃再测量电导（见5.2）。5.4空白试验
在相同的条件下，使用同样量的试剂葡不加入树脂进行空白试验。6结果表示
6.1计算
酚醛树脂溶液的电导率由式(1)给出：r=K(G-G.)
式中：r—
-酚醛树脂溶液的电导率，us/cm；K-电极常数/cm
G一一空试验的电导S
G.树慧浮液的电导，uS。
结果精确至小数点后一位。
6.2精密度
重复性（同操作者，同一套装置）：10%。再现性（乳个操作者，几套装置）：10%7试验报告
试验报告应包括如下各项：
a）注明参照本行业标准，
b）所测酚醛树脂的类型、标识及生产日期；c）取样日期：www.bzxz.net
）酚醛树脂溶液的电导率，以及醛树脂悉浮液和空白试样溶液的电导，e）商定或非商定的偏离规定试验攀序的作法，1）试验日期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
