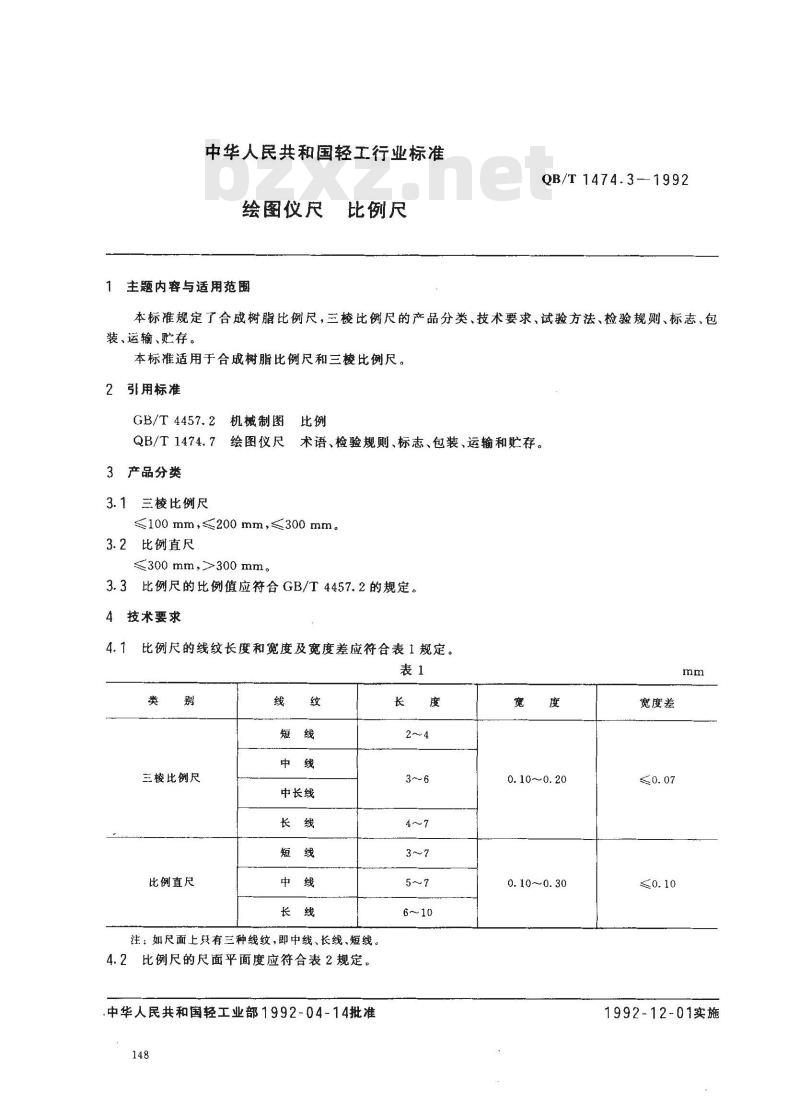

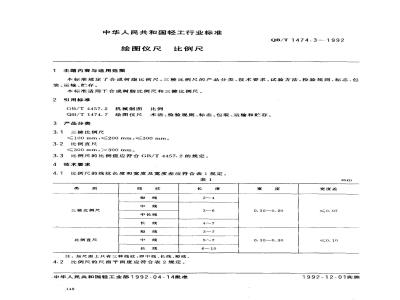

中华人民共和国轻工行业标准
绘图仪尺
主题内容与适用范围
比例尺此内容来自标准下载网
QB/T 1474.3—1992
本标准规定了合成树脂比例尺，三棱比例尺的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于合成树脂比例尺和三棱比例尺。2引用标准
GB/T4457.2机械制图
QB/T1474.7绘图仪尺
3产品分类
3.1三棱比例尺
术语、检验规则、标志、包装、运输和贮存。≤100 mm,≤200mm,≤300mm。
3.2比例直尺
≤300 mm,>300 mm。
3.3比例尺的比例值应符合GB/T4457.2的规定。技术要求
比例尺的线纹长度和宽度及宽度差应符合表1规定。表1
三棱比例尺
比例直尺
中长线
注：如尺面上只有三种线纹，即中线、长线、短线。4.2比例尺的尺面平面度应符合表2规定。中华人民共和国轻工业部1992-04-14批准148
6～10
0.10~~0.20
0.10～0.30
宽度差
1992-12-01实施
三校比例尺
比例真尺

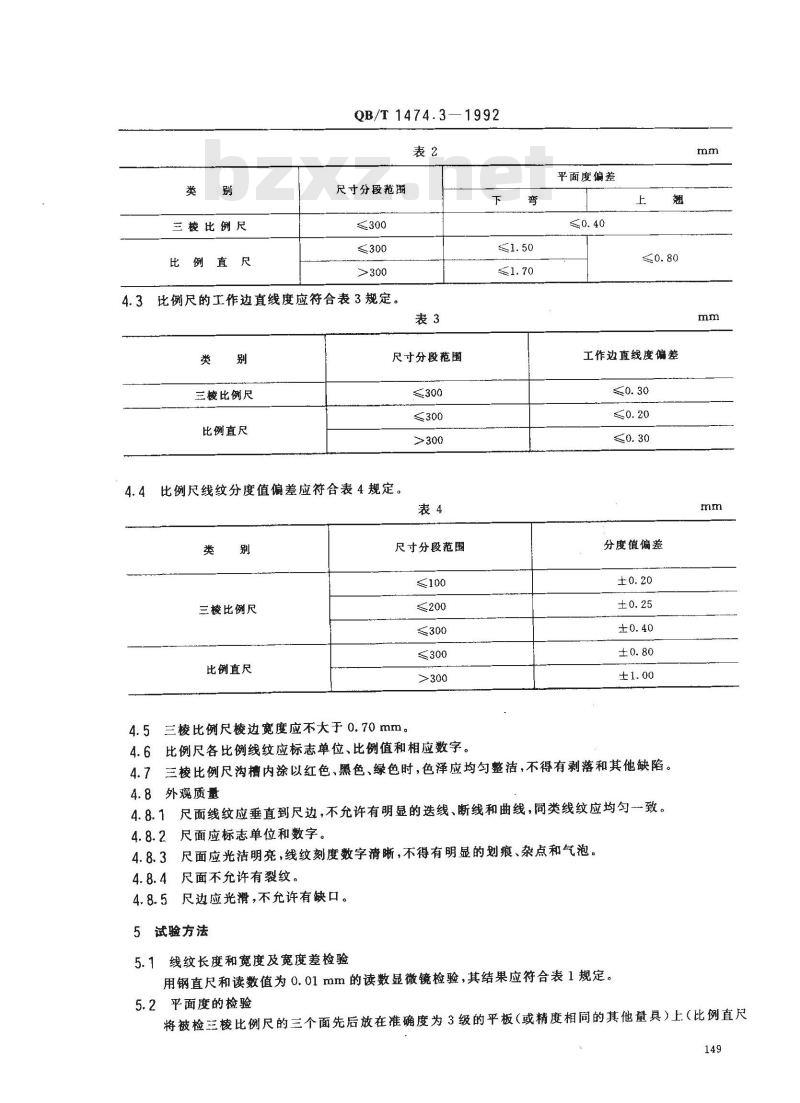

QB/T1474.3—1992
尺寸分段范围
≤300
4.3比例尺的工作边直线度应符合表3规定。类
三梭比例尺
比例直尺
尺寸分段范围
比例尺线纹分度值偏差应符合表4规定。4.4
三棱比例尺
比例直尺
尺寸分段范围
三棱比例尺棱边宽度应不大于0.70mm。杨
平面度偏差
工作边直线度偏差
分度值偏差
比例尺各比例线纹应标志单位、比例值和相应数字。4.6
三棱比例尺沟槽内涂以红色、黑色、绿色时，色泽应均勾整洁，不得有剥落和其他缺陷。4.7
外观质量
尺面线纹应垂直到尺边，不允许有明显的选线、断线和曲线，同类线纹应均匀一致。4.8.1
尺面应标志单位和数字。
尺面应光洁明亮，线纹刻度数字清晰，不得有明显的划痕、杂点和气泡。尺面不允许有裂纹。
尺边应光滑，不允许有缺口。
5试验方法
线纹长度和宽度及宽度差检验
用钢直尺和读数值为0.01mm的读数显微镜检验，其结果应符合表1规定。mm
5.2平面度的检验
将被检三棱比例尺的三个面先后放在准确度为3级的平板（或精度相同的其他量具）上（比例直尺149

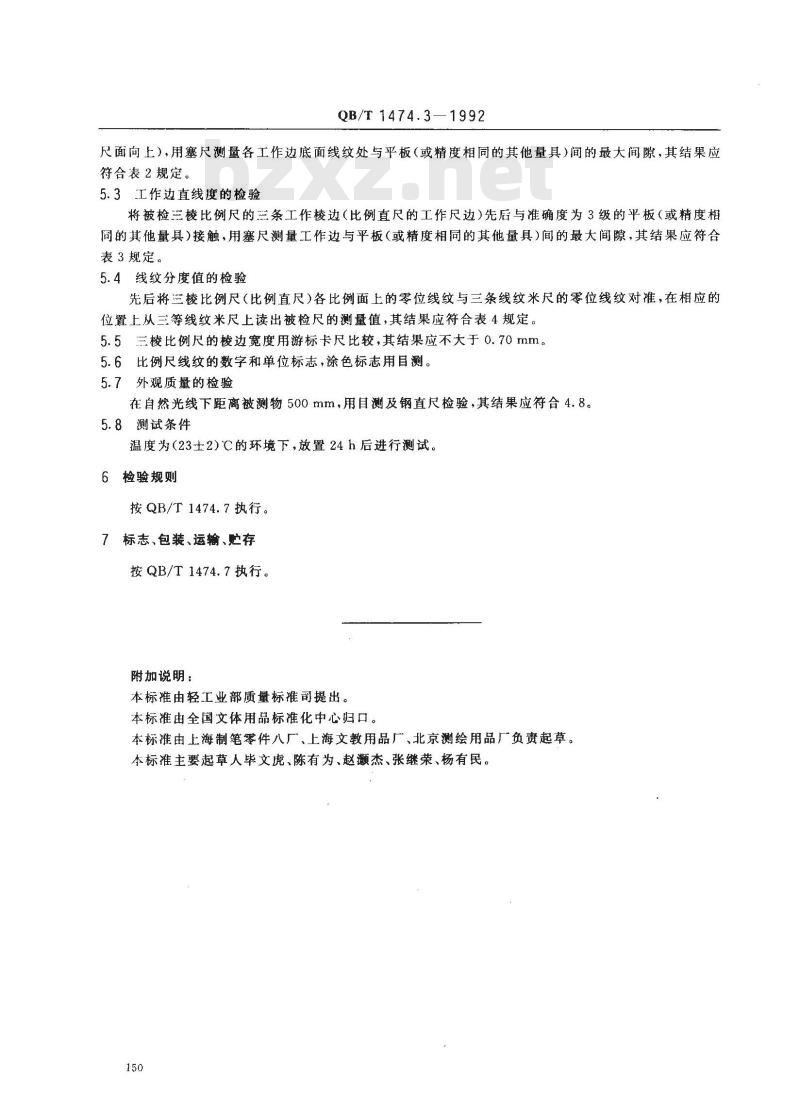

QB/T 1474.3—1992
尺面向上），用塞尺测量各工作边底面线纹处与平板（或精度相同的其他量具）间的最大间隙，其结果应符合表2规定。
5.3工作边直线度的检验
将被检三棱比例尺的三条工作棱边（比例直尺的工作尺边）先后与准确度为3级的平板（或精度相同的其他量具）接触，用塞尺测量工作边与平板（或精度相同的其他量具)间的最大间隙，其结果应符合表3规定。
5.4线纹分度值的检验
先后将三棱比例尺（比例直尺）各比例面上的零位线纹与三条线纹米尺的零位线纹对准，在相应的位置上从三等线纹米尺上读出被检尺的测量值，其结果应符合表4规定。5.5三棱比例尺的棱边宽度用游标卡尺比较，其结果应不大于0.70mm。5.6比例尺线纹的数字和单位标志，涂色标志用目测。5.7外观质量的检验
在自然光线下距离被测物500mm，用目测及钢直尺检验，其结果应符合4.8。5.8测试条件
温度为（23士2)℃的环境下，放置24h后进行测试。6检验规则
按QB/T1474.7执行。
7标志、包装、运输、贮存
按QB/T1474.7执行。
附加说明：
本标准由轻工业部质量标准司提出。本标准由全国文体用品标准化中心归口。本标准由上海制笔零件八厂、上海文教用品厂、北京测绘用品厂负责起草。本标准主要起草人毕文虎、陈有为、赵灏杰、张继荣、杨有民。150
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
