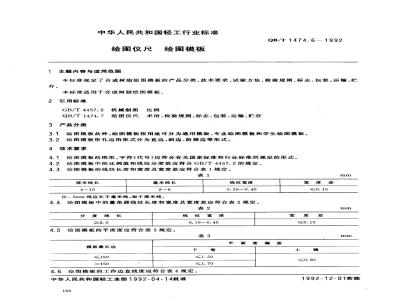

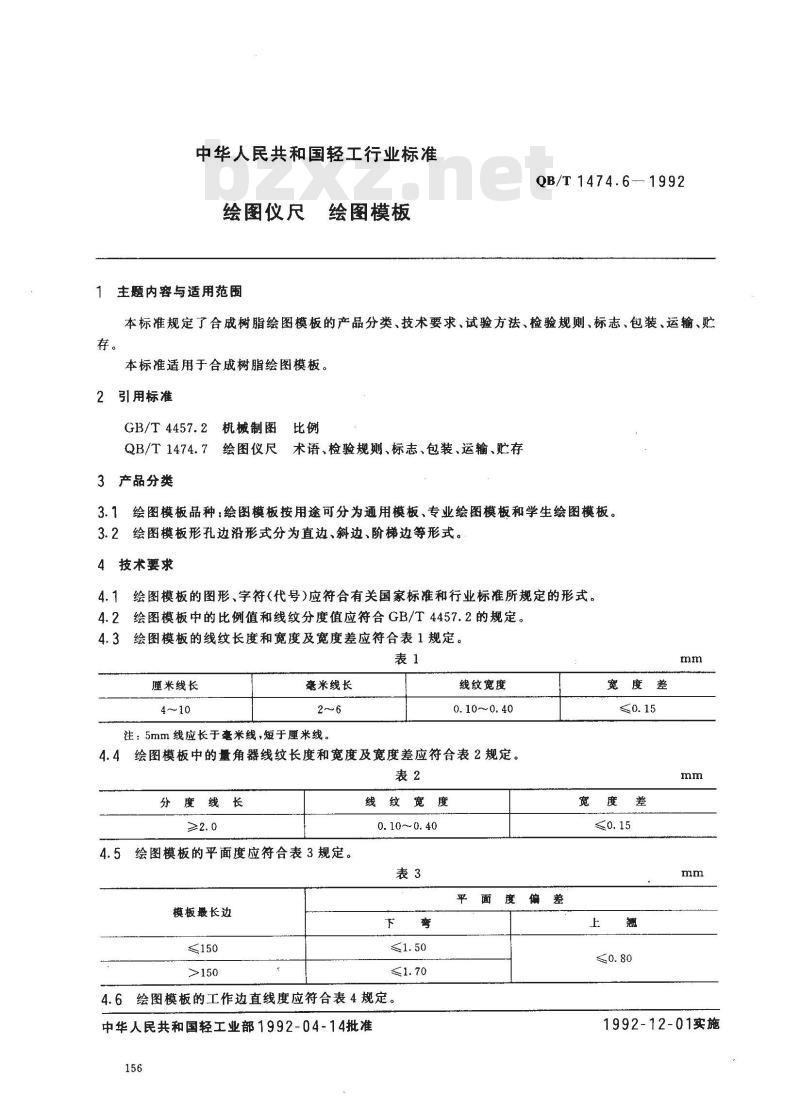

中华人民共和国轻工行业标准
绘图仪尺
主题内容与适用范围
绘图模板
QB/T1474.6-1992
本标准规定了合成树脂绘图模板的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。免费标准下载网bzxz
本标准适用于合成树脂绘图模板。2引用标准
GB/T4457.2机械制图比例
QB/T1474.7绘图仪尺术语、检验规则、标志、包装、运输、贮存3产品分类
3.1绘图模板品种：绘图模板按用途可分为通用模板、专业绘图模板和学生绘图模板。3.2绘图模板形孔边沿形式分为直边、斜边、阶梯边等形式。4技术要求
绘图模板的图形、字符（代号）应符合有关国家标准和行业标准所规定的形式。4.2绘图模板中的比例值和线纹分度值应符合GB/T4457.2的规定。4.3绘图模板的线纹长度和宽度及宽度差应符合表1规定。表1
厘米线长
4～10
旁米线长
注：5mm线应长于毫米线，短于厘米线，线纹宽度
4.4绘图模板中的量角器线纹长度和宽度及宽度差应符合表2规定。表2
分度线长
4.5绘图模板的平面度应符合表3规定。模板最长边
≤150
线纹宽度
0.10~0.40
4.6绘图模板的工作边直线度应符合表4规定。中华人民共和国轻工业部1992-04-14批准156
宽度差
1992-12-01实施
模板最长边
≤150

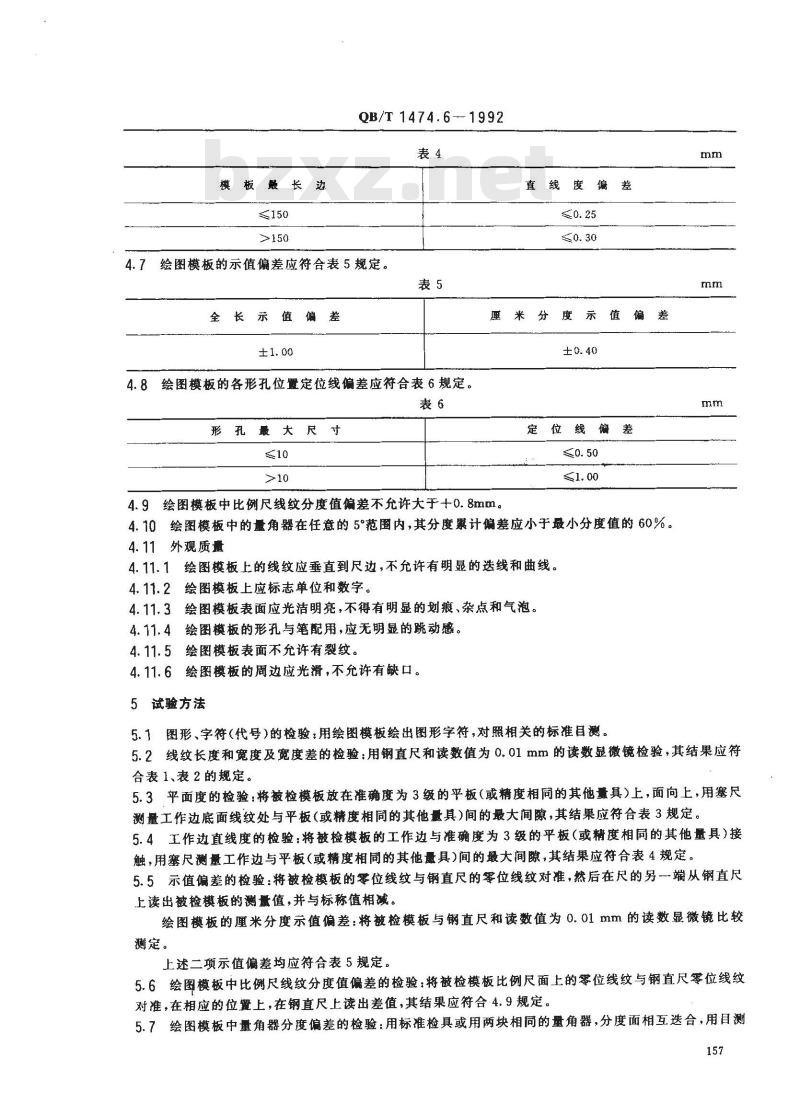

QB/T1474.6-1992
4.7绘图模板的示值偏差应符合表5规定。表5
全长示值偏差
4.8绘图模板的各形孔位置定位线偏差应符合表6规定。表6
形孔最大尺寸
直线度偏差
度示值偏差
厘米分
定位线偏差
4.9绘图模板中比例尺线纹分度值偏差不允许大于十0.8mm。4.10绘图模板中的量角器在任意的5°范围内，其分度累计偏差应小于最小分度值的60%。4.11外观质量
4.11.1绘图模板上的线纹应垂直到尺边，不允许有明显的选线和曲线。绘图模板上应标志单位和数字。4. 11.2
绘图模板表面应光洁明亮，不得有明显的划痕、杂点和气泡。4.11.3
绘图模板的形孔与笔配用，应无明显的跳动感。4.11.4
绘图模板表面不允许有裂纹。
绘图模板的周边应光滑，不允许有缺口。5试验方法
5.1图形、字符（代号）的检验：用绘图模板绘出图形字符，对照相关的标准目测。5.2线纹长度和宽度及宽度差的检验：用钢直尺和读数值为0.01mm的读数显微镜检验，其结果应符合表1、表2的规定。
5.3平面度的检验：将被检模板放在准确度为3级的平板（或精度相同的其他量其）上，面向上，用塞尺测量工作边底面线纹处与平板（或精度相同的其他量具）间的最大间隙，其结果应符合表3规定。5.4工作边直线度的检验：将被检模板的工作边与准确度为3级的平板（或精度相同的其他量具）接触，用塞尺测量工作边与平板(或精度相同的其他量具)间的最大间隙，其结果应符合表4规定。5.5示值偏差的检验：将被检模板的零位线纹与钢直尺的零位线纹对准，然后在尺的另一端从钢直尺上读出被检模板的测值,并与标称值相减。绘图模板的厘米分度示值偏差：将被检模板与钢直尺和读数值为0.01mm的读数显微镜比较测定。
上述二项示值偏差均应符合表5规定。5.6绘图模板中比例尺线纹分度值偏差的检验：将被检模板比例尺面上的零位线纹与钢直尺零位线纹对准，在相应的位置上，在钢直尺上读出差值，其结果应符合4.9规定。5.7绘图模板中量角器分度偏差的检验：用标准检具或用两块相同的量角器，分度面相互选合，用目测157

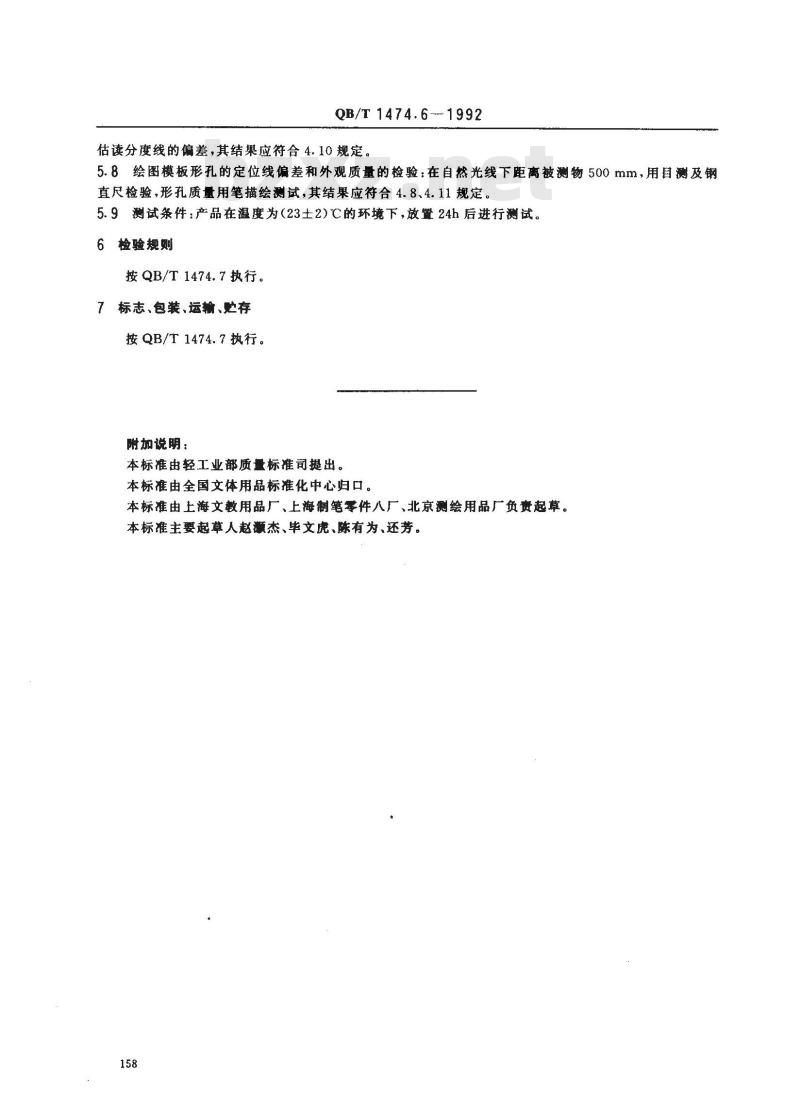

QB/T 1474.6--1992
估读分度线的偏差，其结果应符合4.10规定。5.8绘图模板形孔的定位线偏差和外观质量的检验：在自然光线下距离被测物500mm，用目测及钢直尺检验，形孔质量用笔描绘测试，其结果应符合4.8、4.11规定。5.9测试条件：产品在温度为(23土2)℃的环境下，放置24h后进行测试。6检验规则
按QB/T1474.7执行。
7标志、包装、运输、贴存
按QB/T1474.7执行。
附加说明：
本标准由轻工业部质量标准司提出。本标准由全国文体用品标准化中心归口。本标准由上海文教用品厂、上海制笔零件八厂、北京测绘用品厂负责起草。本标准主要起草人赵灏杰、毕文虎、陈有为、还芳。158
