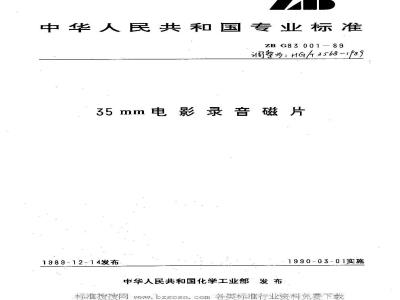

中华人民共和国专业标准
ZB G83 001—89
调整为：HG358-1p8
35mm电影录音磁片
1989-12-14发布
中华人民共和国化学工业部发布1990-03-01实施
中华人民共和国专业标准
35mm电影录音磁片
1主无内容与适用范围
1.1主题内容
ZB G83 001---89
调2 HG/T 3568 -- 1989
本标准规定了35mm电录音磁片的术语、分类及规格、技术要求、测试方法、检验规则及包装、赔存条件。
1.2适用范围
本标准适用于电影制片过程中录制语言、音乐、效果、混路等磁性录音磁片。2术语
2.1参考电乎
重放参考磁平校准带时，录音机放音通道的输出电乎，定为“0 dB”。2.2校推磁片
录有规定特性的信号，用以校准录音机放音通道的信号磁片。2.3基推磁片
具有规定特性，用以作为磁片测试基准和测量录音机基准的空白磁片。本标准规定，使用西德DIN15538标准磁片为第基准磁片由化工部第一胶片厂制造并推荐使用第二基准磁片（传逆片），并给出第二基准磁片与DIN15538标准磁片的修正值。该基准磁片由化工部磁记录材料标准化技术归口单位负责发放，2.4基准偏磁
基准偏磁是基准磁片所要求的最佳偏磁。本标准规定，使基难磁片1kHs信号输出电平峰后下降1dB所对应的偏磁电流为基准偏磁。3产品分类及规格
3.1产品分类
按使用片基材料不同.分成T类和P类。T类电影录音磁片：以三乙酸纤维素为基材的片基，在磁片背面印有“T\字样标记，并印涂磁序号及日期。
P类电影录音磁片：以聚酯为基材的片基，在磁片背面印有“p\字样标记，并印涂磁序号及日期。3.2产品规格，应符合表1规定，表1
磁片长度，n
盘芯尺寸,mm
注：1)、2)尺寸图范附录A。
35×1001>
中华人民共和国化学工业部1989-12-14批准T
305、320
35×803
1990-03-01实施
技术指标
4.1电声性能指标，应符合表2规定。项
偏磁比,dB
相对烫敏度，dB
三次谐波失真，%
最大输出电平，B
参考电平对偏磁噪声比，
参考电平对直流声比，
抹音程度dB
均句性，dB
10 kHz
10 kHz
ZB G83 001—89
—缴品
4.2几何尺寸及物理机械性能指标，应符合表3规定表3
磁片宽度,mm
磁片厚度，um
齿孔尺寸
届服力,N
纵向续弯曲,mm
横向弯曲
耐磨性,次
5电声性能测试方法
5.1使用测试设备及仪器的技术要求5.1.1测试用录音机
34.97±0.03
合格品
34.97±0. 03
ZB G83 001--89
驱动速度：45.6cm/s，误差士0.2%；录音头隙缝长度：18ums
放音头原缝长度：10um；
磁迹宽度,5μm
偏磁和抹音要求：供给偏磁和抹音头的电压赖率大于或等于80kHz，且规定偏磁偶次谐波失真小于或等于0.05%；
抖器率：≤0.08%
信噪比：≥66dB。
信号发生器
频率范围：20~20kHz；
幅度误差，士0.5dB；
颖率误差：土1Hz，
总谐波失真：≤0.1%，
输出阻抗;≤5 k2。
电子毫伏表
量程范围：1mV~100V
频率响应：20 Hz~~20 kHz,误差士0. 5 dB;输入阻抗：6002。
带通滤波器
中心频率; 1 kHz,3 kHz;
选择性：中心频率至1/3倍频程处衰减大于或等于20dB；信噪比：270dB。
电平记录仪
记录笔速：500mm/s对于100记录纸宽）；记录纸速，3mm或1mm/s。
高频电流表
量程范围，0~~50mA；
频率范图：20~500kHz
5.2测试条件
环境温度：15~25℃，
相对湿度：45%~75%
校准磁片DIN15538;
基准磁片：符合2.5条规定
5.3对磁片进行电声性能测试时，应使用全盘磁片。除另有规定外5、4电性能测试系统按下图进行。意点上进行谢试，
信发生器
5.5测试方法
5.5.1偏磁比
味育放大器
商额电流表
伯磁振薄器
ZB G83 001—89
技音放大器
电性能测试系统图
带遵滤波器
A计权网络
电子毫伏表
电平记录仪
在基准磁片上，输入一10B电平，记录1kHz信号。逐渐增加偏磁电流，使信号输出电平达到峰值。再增加偏磁电流，使输出电乎下降1dB，记下此偏磁电流为1。在被测磁片上，以同样方法，测偏磁电流为11。偏磁比按下式计算：偏磁比（dB）=201g
5.5.2，相对灵敏度
在被测磁片和基准磁片上，使用基准偏磁和输入一10dB电平，分别记录1kHz和10kHz信-号。放音，测量相同频率下被测磁片与基准磁片的输出电乎之差，单位dB。5.5.3三次谐波失真
在被测磁片上，使用基准偏磁，记录1kHz信号。调正输入，使输出电平达到0dB，测其信号的三次谐波对基波幅度之比，以百分数表示。5.5.4最大输出电平
在被测磁片上，便用基准偏磁，记录1kHz信号，调正输入，测量三次谱波失真达到3%时的输出电平与参考电平之差，以分贝表示。在被测磁片上，使用基准偏磁，记录10Hz信号。调正输入，使输出电平达到最大，再继续增加输入而输出电平不再有明显变化。记下此时的电平，计算该电平与参考电平之差，以分贝表示。5.5.5考电乎对偏磁噪声比
在被测磁片上，使用基准偏磁，6000输入阻抗，进行无信号记录。然后倒回被测磁片，放音。测量放音电平与参考电平之差，以分贝表示。5.5.6参考电平对直流噪声比
ZB G83 001 89
在被测磁片上，使用基准偏磁，记录1kHz信号，当输出达到0dB电平时测量记录电流值（有效值）。然后，换以量值相同的直流记录（将图1中心，开关由2掷向1），测量该噪声电平与参考电平之差，以分贝表示。
5.5.7抹音程度
在被测磁片上，用1kHz信号，记录比参考电平高6dB的电平。倒回磁片，将已录信号进行抹掉。测其残留信号电平值（通过1kHz带通滤波器）。计算残留信号与抹音前的磁片电平之差，以分贝表示，5.5.8均匀性
在被测磁片上，使用基准偏磁，输入一10dB电平，记录1kHz和10kHz信号。将被测磁片例回放音，在输出端用电平记录仅分别记录两频率的电平变化曲线，取曲线的峰点（最大值）和谷点（最小值）与基准线的偏差，以分贝表示。
6几何尺寸及物理机械性能测量方法6.1测设备及仪器
6.1.1拉力试验机
量程范围0300N：
精度：IN。
6. 1. 2 测微计
量程范围：0200μm
精度：lum.
6.1.3读数显微镜
量程范围：0~200mmz
精度：0.005。
6.2测量环境条
温度：15~～25C
相对湿度：45%～75%。
6.3测量方法
6.3.1磁片宽度
在被测磁片纵向上任取五点，相邻点间距不小于1m。用读数显微镜测量宽度，均应符合规定。6.3.2磁片厚度
在被测磁片纵向上任取五点，相邻点间距不小于1m。用測微计测宽度，均应衍合规定。6. 3. 3 齿孔尺寸wwW.bzxz.Net
尺小见附录B，按HG7-—1350中的条款进行测量，并应符合要求。6.3.4屈服力
取长200mm、宽35tmm（两侧带齿孔）的被测磁片，放在拉力试验机夹具内并固定住（夹具间距100mm），以100mm/min的恒定速度拉伸，当磁片产生3%伸长时，测其所施加的力，以牛顿表示。6.3.5纵向弯曲
取长1m的被测磁片，使其两边与标准直尺贴紧并固定住。测基磁片边缘两端间任意一点与标准直尺最人偏离间矩，应符合规定。6.3.6横向弯曲
任取一段被测磁片，使磁层面朝上放在标推平台上，将量规与磁片成90°相接触，测量弯曲度，应符合规定。
6. 3.7. 耐磨性
取1.5m长的磁片，使用基准偏磁，输入一10dB电平，以4kHz借号记录。然后在录音机上循环放ZB G83 001—89
音，并用电平记录仪记录曲线变化。第一次为初始曲线，在规定循环次数内，将最后一次与初始曲线比较,跌落幅度不大于1 dB。
注，循环磁片在放章过程中不允许携洗录音机磁头。？检验规则
7.1本规则适用于生产厂质量检查部门及用户单位。7. 2本规则的验收检查方法,按 GB 2828规定。根据对产品检查性能要求不同分为 A 组、B 组、C 组。7.3按GB2828有关规定，确定表4的检查水平作为验收检查质量水平。也可根据供需双方协商，对产品质量验收，另订验收规则。表 4 验收检查质量水平
包装与标志
特殊捡查水平
合格质盘水平(AQL)
8.1经消磁后的成品磁片，按每盘一盒进行小包装。检查内容
外观,磁片划伤、齿孔,片边毛刺及片盘缺陷电性能;相对灵敏度、均匀性、最大输出电平物理性能,严力、横向弯曲、谢磨性8.1.1盒内装有产品合格证，并注明产品生产批号及检验人员章，8.1.2盒面上贴有商标，并印有生产厂家、产品型号、规格及出厂期。8.2以同一轴号或等同性能指标的产品进行大包装。8.2.1包装箱上应注明产品的名称及箱号，并标有防潮、防晒、防震\字样。9贮存紊件
9.1磁片长期保存时，应集中于磁片库。库内应有完好的空调设施，以保持下列环境条件。环境温度：15～25℃：
相对湿度：45%~75%。
9.2磁片应远强磁场。
D-D部
ZB G83 00189
附录A
盘葱尺
(补充件)
（08）001
ARC 剖面
电影磁片轴芯
材料数性塑料
注，本件注塑成型后不再加工，困此成型后表面要光洁，特别是外圆面和内圆面，更不得有合模缝核和飞边。本图各两种片芯，除括号尺寸不同外，其余尺寸相同。名
片宽 A,mm
齿孔纵跨距 A,mm
齿孔宽 C,mm
齿孔高9,mm
齿孔距,mm
齿孔横跨距 F,mm
齿孔交错量G,mm
齿孔角周半径R,mm1
连续100孔间距L.mm
附加说明：
ZB G8 3 001 89
磁片孔形尺寸
（补充件）
本标准由中华人民共和国化学工业部提出，本标准由化学工业部第一胶片厂起草并归口。本标准主要起草人李风林。
34. 97± 0. 03
4.7500. 015
2. 8000. 015
1. 980= 0. 015
2. 00 0. 05
28. 17-+0. 05
475.0±0. 4
中华人民共和
专业标准
35mm电影录意磁片
ZB G83 00189
中国标准出版社出版
（北京复外三果河）
中国标准出版社北京印剿厂印剧新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张3/4
字数16000
1990年10月第一次印刷
1990年10月第一版
印数1-1500
书号：155066-2-7653
定价0.75元
.标月147-—33
68821/5m
t00-289,8
