ICS 97.100

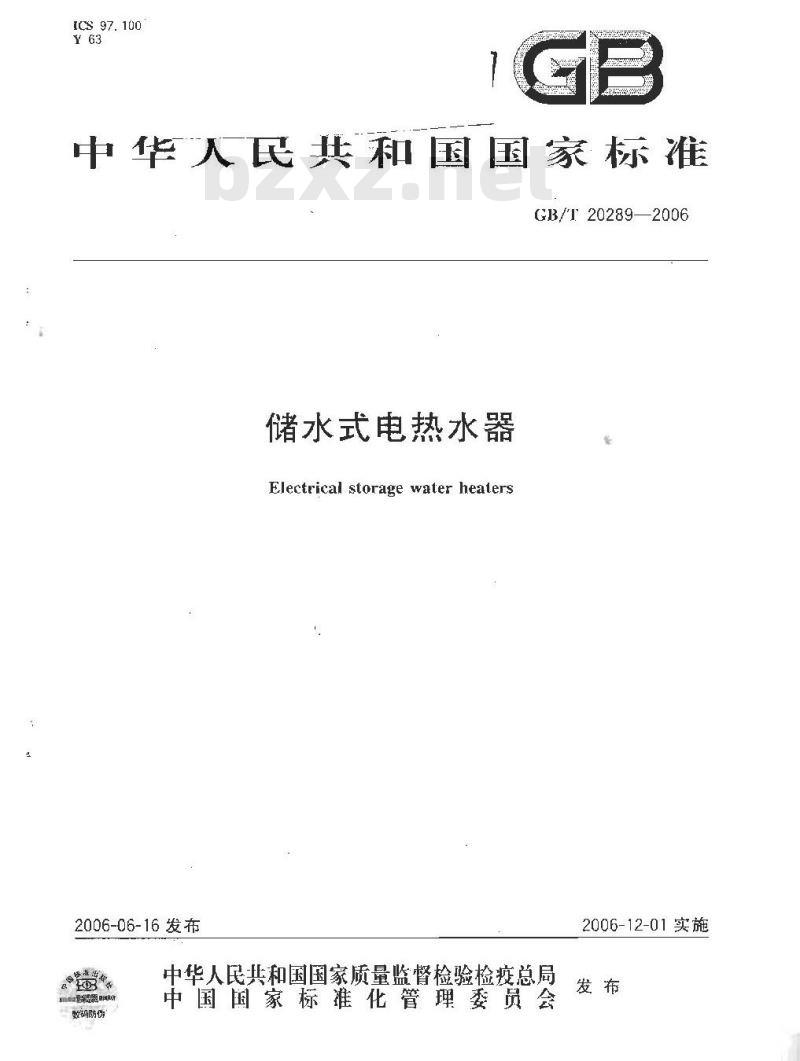

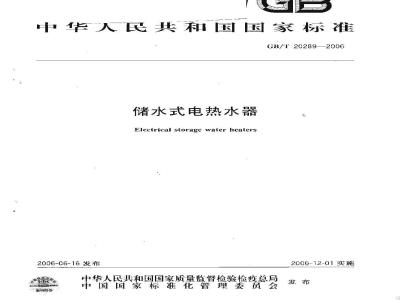

中华人民共和国国家标准
GB/T20289—2006
储水式电热水器
Electrical storage water heaters2006-06-16发布
中华人民共和国国家质量监督检验检疫总局BRO
数码防伤
中国国家标准化管理委员会
2006-12-01实施

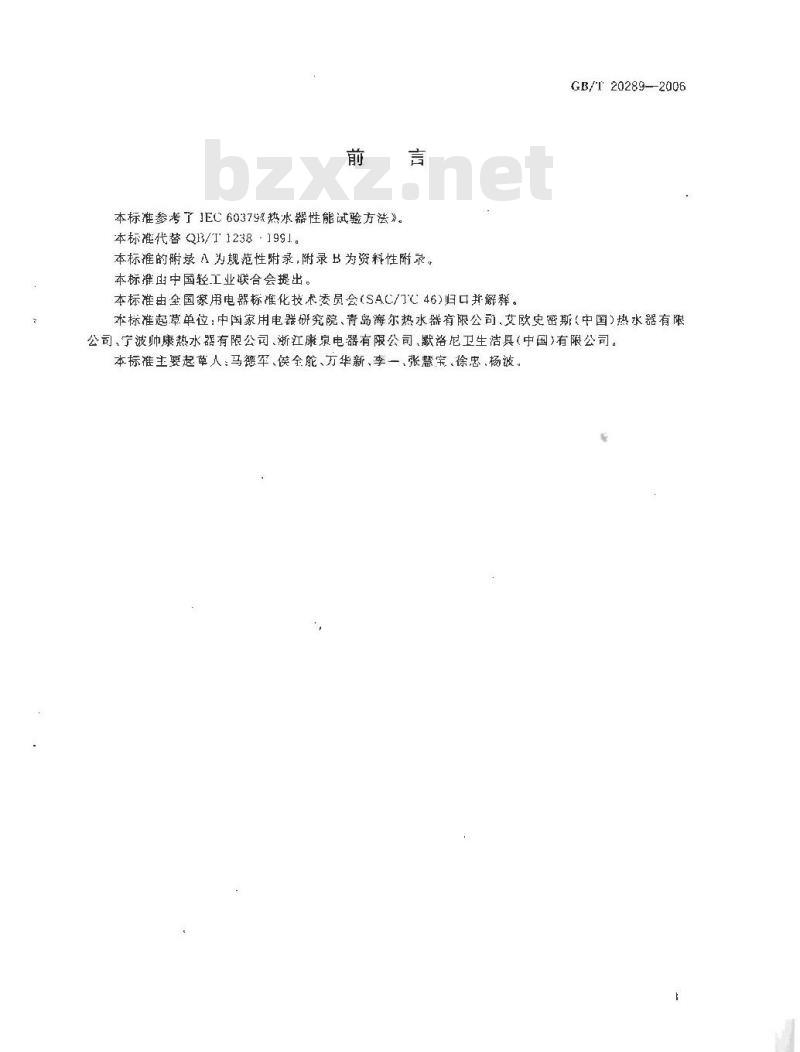

本标准参考了IEC6037热水器性能试验方法》。本标准代替QB/T1238-1991。
本标推的附录A为规范性附录,附录B为资料性附录。本标推出中国轻工业联合会提出。本标准由垒国家用电器标推化技术委员会（SAC/TC46)归口并解群。GB/T20289-—2006
本标准起草单位：中国家用电器研究院、青岛海尔热水器有限公司.艾欧史密斯（中国)热水器有限公司、宁波帅康热水器有限公司、浙江康泉电器有限公司，默洛尼卫生洁具(中国)有限公司。本标推主要起草人：马德军、侯全舵、万华新、李一,张慧案、徐忠、杨波。1范围

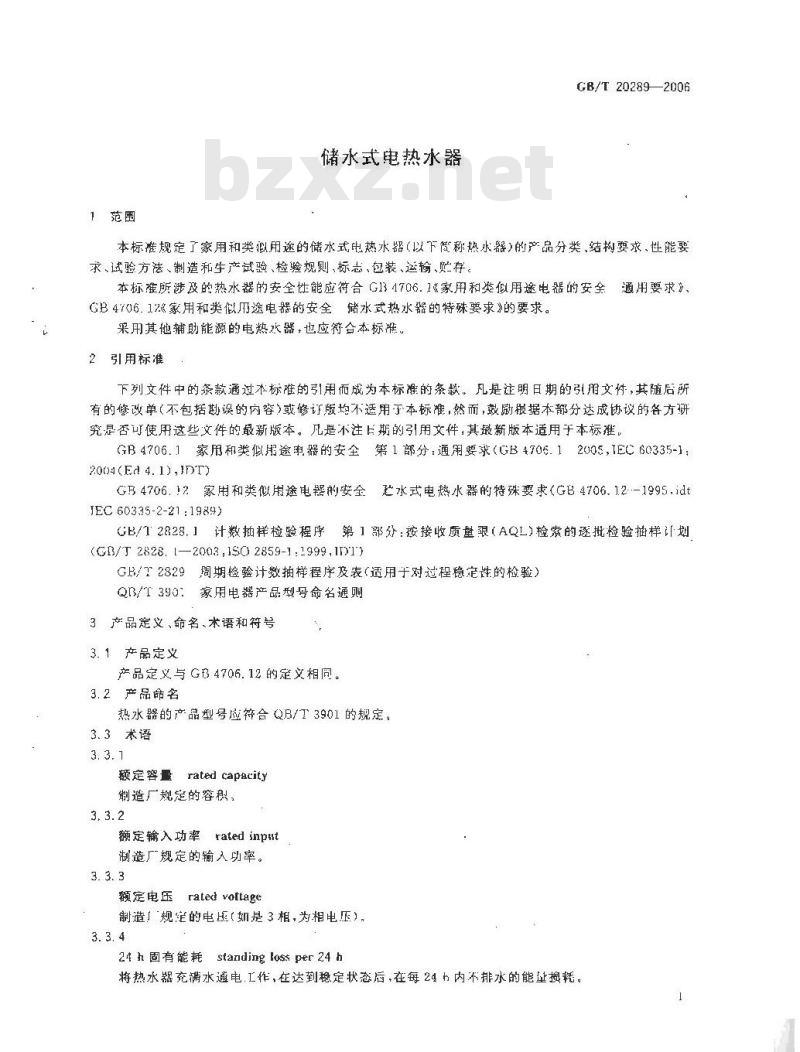

储水式电热水器
GB/T 202892006
本标推规定了家用和类巡用途的储水式电热水器（以下微称热水器)的产品分类，结构婴求、性能要求、试验方法、制造和生产试验、检验规则、标志，包装、输、贮存本标唯所涉及的热水器的安全性能应符合G134706.1《家用和类似用途电器的安全通用要求#
GB4706.12&家用和类似途电器的安全储水式热水器的特殊要求》的要求。果用其他辅助能源的电热水器，也应符合本标。2引用标准
下列文件中的条款通过本标难的引用而成为本标准的条款。凡是注明日期的引用文付，其随后所有的修改单不包括勘误的内容)或修订版均不送用于本标准，然而，效励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本标准。GB4706.1家用和类似用途电器的安全第1部分：通用要求（GB4706.12005，IEC60335-1：2004(Ed 4. 1),IDT)
GB4706.12家用和类似用途电器的安全定水式电热水器的特殊要求（GB4706.12.-1995,idtJEC60335-2-21:1989)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(G3/T 2828. [—2003,1SO 2859-1 :1999,1D1)GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）QB/T390：家用电器产品型号命名通则3产品定义、命名、术语和符号
3.1产品定义
产品定义与G移4706.12的定义相同。3.2产品命名
热水器的产品型号应等合QB/T3901的规定。3.3本语
额定容量rated capacity
制造厂规定的容积，
额定输入功率rated inpt
制造厂规定的输入功率。
额定电压rated vottage
制造厂规淀的电（如是3相，为相电压），3.3.4
standing loss per 24 h
24 h 固有能耗
将热水器充满水通电,工作，在达到稳定状态后,在每24 h内不排水的能量换耗。GB/T 20289--2006
热水输出率hot-waler output rate额定条件下的实际热水输出量同额定容量的比率。3.3.6
deviation of dial-calibration刻度误差
指示或设定温度与实际水温的偏差。3.3.7
温度回差
温度微差
teruperaturecyclicvariation
temperature diffcrential variation设定值与启动到达此值的差值。3.4符号
本标准所用符号含义如下
A温度偏差
24 h能量损失
一饮加热耗电量
水箱实际容量
獭定容量
24 h固有能
24 h固有能
24h固有能
设定温度
控温回差
环境温度
冷水温度
限庭值
温控器断开时滤磨
温控器断并时的乎均温度
温控器接通时湿度
温控器接通时的
不放水的平均温
热水输出量的平均
热水输出量的质量
热水输出率
4结构要求
温控器和热断路器
4.1.1温控器和热断路器的固定应可靠，不会松脱。4.1.2无级调温湿控器应有能够控制水温上升或下降的指示。4.2加热元件
4.2.1加热元件应可靠固定或单独放置，以防止在正常运输和继修时被损坏。4.2.2热元件的管材应具有足够的防腐性能.防腐性能不低于不锈钢。4.3水管连接和管道
4.3.1热水器进出水管如直接安装于分供水系统时，进出水管应符合国家有关水管接头标准的要求。2
4.3.2热水的进出水管应具有足够的强度，同时便于与外部的水管连接。4.3.3连接的水管应具有足够的耐高温性能以防止热水器中的水回流时损坏，4.4固定
GB/T 20289—2006
悬挂式热水器的悬挂装置，其负荷能力应能至少承受热水器加满水后总质量的2倍，不发生变形和裂纹。
安全使用年限
制造厂应明示热水器的安全使用年限，待热水器的安全使用年限试验方法确定后避行真样规庭6性能要求
6.1额定容量
热水器的水箱实际容量C的与额定容量的偏差应不高于主10%
6,2加热效率
热水器的加热效率应
6.324固有能耗
低于90%，加热效率的分级指标见表A1的数据。热水器的24b固看能耗系数=应不高于1.0，各级能耗指标见表A.2。
其中Q为热水器4h能耗限定值，具体数值按照表1的公式计算S
表1热水器24h能耗限定值
量CR/L
6.4热水输出率
24小固有能耗限定值/kW
Q-C. 024C+0
Q-0,015C+8
Q-0.0060+2.0
卧式热水器的热水输高率不底于50%，立式热水盟的热水输出率不低于60%6.5刻度误差
具有具体温度指示值的热水器的刻度误差要求不超过士5°6.6温度回差（微差）
热水器的温度变化值△要求不大于5%6. 7 容器脉冲压力
热水器器至少应承受8万饮脉冲压力试验后，加热管和容器焊缝无渗漏，容器无明显变形。容器机械强度分级指标见表A.3。
7试验方法
7.1测试总要求
7.1.1试验条件
除非另有规定，测试应满足下面条件在热水器上进行：3
GB/T 20289—2006
白然通风的房间（风速要求参见电冰箱标准）环境温度为（20士2)C，环境温度测量点应选择在被测战热水器与实验室墙壁的中间点或距b)
离被测热水器1m处两者取较小值，测量点商度为热水器最高点的一半，环境温度应在稳定条件下测望。
相对湿度不超过85%，温度和显度是在稳定条件下得到，而不是热水从热水器中排出的瞬间。
d）在额定电压士5%。
供水温度保持在（15士2)℃。
在测试期间不排水时的水压在 0.275 MPa和热水器制造商规定的最大许可压力之间。水压应保持稳定。
试验用的仪器、仪表
电气测量仪表的准确度应不低于0.5级；a）
测量温度用仪表，其精度在0.5K以内；b
测量时润用仪表,其精度在1 $内；测量湿度用仪表,其准确度为十1%。d)
e）测童能耗用瓦时计，其推确度为0.01kWh。7.1.3热水器的安装
挂壁式热水器安装在距离至少150mm的隔墙上或隔板上。安装在隔墙或隔板上.的热水器要保证有上下至少 250 mm,前面和两侧面至少700 mim的活动余景。
装在地板上的热水器放在地板上或为测试方便装在类似地板上或放在它们的支架上。嵌装式热水器按制造厂规定装在墙上或放在地板上，进出水管的安装。按照制造商的说明要求连接必要的附件。测试时，没有规定的连接管和阀门可采用非金属件；如采用金属件，需要增加一定的保温措施。7.2水温测试方法
不排水水温的测试方法
试验前预先将热电偶紧紧地贴在容器内胆外表面上，每个测试样品放置5点热电偶、如图1、图2所示的具体位置：
注\×\
逃水口
热电假的放配位暨
卧式安装的热电偶放置
山水品
：\x\
进水口
热电偶的放置位置。
图2立式安装的热电偶放置
温控器断开后的平均温度是通过多次温控器断开测得的温度的平均值A。8a = 20x:/n
温控器接通后的平均湿底是通过多次温控器接通测得的温度的平均值?， = 28ei/m
7.3温度设定
GB/T 20289—2006
热水器正常工作到温控器断开，每分钟观察平均温度（5个温度探头）直到达到最高值，确定容器平均温度的最高值是否在（65士3)C的范围里，如果没有，切断热水器，调节温控器，重新注水，启动正常工作到温控器断开，再次确定容器平均温度的最高值。重复此实验直到温控器断开后的容器平均温度的最高值在（65土3)℃的范围里，如果热水器有两个温控器，首先设定控制上加热棒的控器使得通过安装在加热摔上方的温度探头测得的最高温度满足（65士3)℃。然后设置控制下加热棒的温控器使容器平均温度的最高值在(65士3)汇。在整个测量过程中温控器的整定值不变。如温控器有指示温度的刻度盘，则记录刻度读数6对温控器无法调节的热水器，测外接可调温控器将热水器的平均水温整定到(65士3)°C。7.4额定客量的测试方法
通过测量完全注满水（对封闭式热水器，应施加管道压力）的热水器的质量减去无水的热水器质量，并将结果除以所测童温度下的水的密度,以L为单位,稍确到0.1L，7.5加热效率测试方法
按照7.2规定的方法布置温度测墅点，测量热水器在冷态时的第一个加热过程，然后按照下列公式计算加热效率：
-C(00)/(E2×860)X100%
式中：
能量效率，%；
一通电前的平均水温，C；
一温控器断开时的平均水湿，℃;C按照了.4方法测定的水箱实际容堪，L；F2-
一次加热耗电量，kwh。
7.624h固有能耗测试方法
被试热水器按正常的方式灌满冷水，按照了3规定的方法将热水器温度整定在（65土3)℃，在稳GB/T 20289—20D6
状态下热水器在温控器控制下周期性地运行。用瓦时计测量调溢器从某次断开电源后起，直到经过48 h后，温控器第一次断并电源为止，电能的损耗 E,,用kWh表示,精确到0.01 kWh，同时.用计时器测量其相应的测量时间 1,用 h表示。在这段测量期间内，按照7. 2规定的方法，分别测量温整器每次接通后的水温品利温控器每饮断开后的水温。24 h能壁损耗 E按下列公式计算：- E=24×Et/t
式中：
-24 th的能量损耗，kWh；
温控器某饮断并电源起经过48h温控器第一次断开后的能量损耗，kWh，计量电能损耗量E,时的测量时间,h。8m = (0.+0g)/2
式中：
%—不排水时的储水平均温度，
温控器断开后的储水平均温度
-温控器接通肩的储减平均温质
24h固有损耗Q接下式计算，单位用kwh表示
式中：
-24h固有损耗，kWh;
一不排水时储水平均温度、
试验时温度，℃，
E-- 24 h的能量损耗,kWh。
条件是：40℃s
10m2s50
7.7热水输出率测试方法
在进行7.6后紧接着进行此项试验，将电热水器的温控(65±3)℃，热水器在
遵过安装在出水阁
器切断后切断电源
阀门控制放水流量如下
10L以下按２L/m0
10 L ~ 50 L 按 5 L/
50L~~200L按10/
调整到使热水器的储水温度为
200L以上按照5%的额定容量min
从开始放水15s后记录进水和出水温度，在放水期间每间隔5记录一炭，连续放水至出水温度低于最高放水温度20℃为止，此时停止放水，计算平均放水温度6°和放出永的质量m，并按照下列公式计算热水输出率：
μ = m, X (8p -0)/6504p)Cr X 100%式中
在平均放水温度下的水的密度。7. 8刻度误差校验测试方法
此测试只适用于用户能调节的温控器和有具体温度指示的热水器。温度偏差A通过比较平均水溢和温度指示来确定：A
注：本试验在热水器的额定功率下进行。7. 9温度变化测试方法
温控器的控湿回差通过下列公表达6
7.10容器脉冲压力测试方法
8 = c
GB/T 202892006
a）将一台未进行其他试验的待测试热水器的外亮和其他电器件剥落，只保留安装有抑热管的热水器容器组件，进行额定压力下的检，容器在额定压力100士5%的必须密封。以常规方法或类似方法支撑容器组件，将待测试的容器连接到脉冲压力试验仪器上，并调书打压仪器的试验参数：
脉动压力：容器内注人坏境温度的水（硅青铜容器除外);排空容器内的空气，按额定压力值的15%到（100主5)%之间的数值交替对容器加压；懒率：每分钟25~60次。
循环次数8万次。Www.bzxZ.net
注：每加压10 (noC欧结束时，将压力室少维持在最太工作压力10 min，目测容器无明显姿形，再进行下面的循环实验。
8制造和生产试验
制造商在每个热水器上进行，可以在装配的整机上进行，如果后面的生产过程不会影响到检测结果，可以在生产期间的恰当阶段进行下面试验。注：如果元件在它们制造时已预先经变了常规试验，则不经受这些试验。8.1接地电阻试验
用空载电压不超过12V的电源（交流或直流）的至少10A的电流，通过每个易触吸接地金属部件之问和下述部件之间の
对打算永人建接到固定布线的1类器具，接地端子：对其他I
测整电压
真，插头的接地触点或接地插脚。并算出电阻，电阻不应超过
对带电源线的器具，0.22或0.12加上电源线的电阻，两者取小值：对其他器具，012。
8.2电气强度试验
电气强度的实验方法同GB4706.12规定的实验方法相同，但在生产过程中，诚验电压的数值是GB1706.12规定试验算压的1.2倍，时间是1s。8.3压力试验
容器用流体作压力读验
当采用液体时，压力如下
对于封闭式热水器，试验摩力使用额定压力的11对可水机供水式热水器试验压力使用额定压力的1.1倍一对于出口开式热水器，试验压力使用0.05MPa；对于水箱式热水器，试验压力使用D.08MPa当采用气体吋，压力可以降低，但是应足以检查出泄。注：用气体检验封闭式热水器时要小心。在试验中不得有泄漏。
注：例行试验方法应符合GB4706.1的要求。9捡验规则
9.1每台热水器均应签制造厂质最管理部门检验合格后方能出厂，并附有合格证、使用说明书，许在说明书或合格证L标明出厂日期。
GB/T 20289-2006
9.2出厂检验
9.2.1每台电热水器出厂前除要求检验第7章制造与生产试验所有项目外还应检验外观和铭牌，9.2.2抽样检验
产品批量检查验收时，执行抽样检验。9.2.2.1抽样方案
a）抽样方案按照GB/T2828.1规定。b）产品抽验不合格时,本批产品判为不合格,本批产品应望新逐台检验后组批交验。9.2.2.2检验项目
轴样检验项目至少按照表2规定的项目进行表2抽样检验项目
9.3型式试验
检验项目
说明书
接地电阻
型式试验应在下列情说之一时进行;a)
新产品试制定型鉴定；
新产品转厂生产试制定型鉴定：序
设计、工艺或使用零部件和材料有较大政变，可能影响到产品性能时；产品长期停产后，恢复生产时，出厂检验结果与上饮型式检验结果有较大差异时：国家质量监督机构提出进行型式检验的要求时。检验项目
GB 4706.12 和本标准规定的所有项月9. 4
库存两年以上的产品应按8.1规定复查。10标志、包装、运输、储存
10.1标志
热水器的铭牌及安全注意事项应位于明显的位置10. 1. 1
除GB4706.12规定的内容外，铭牌还应标出下述内容：a)
热水器的名称与型号；
额定容梵（单位：L);
额定压力（单位：MPa)：
加热效率等级；
24h固有能耗等级；
容器强度等级；
制造厂名称和生产场地地址。
安全注意事项
安全注意事项至少应包括下述内容：a)
检验项目
电气强度
加热功率
泄漏电流
在I类场合下使用的热水器，应标明热水必须接地，必须与具有良好接地的座相连。GB/T 20289—2006
h）如果设置温度超过50，可能会对你的身体造成烫伤，必须混合冷水后才能使用。c）安全阀的泄压口温度可能会对你的身体造成烫伤。10.2使用说明书
每台热水器应有使用说明书，使用说明书除符合GB4706.12规定的内容外，还应标出下述内容：热水器的型号，规格，主要技术参数（额定电压、额定功率、额定容量、额定压力、24h能耗等级)和电器线路图。
热水器的外形尺寸简图。
热水器的安装方式。
使用注意事项。
故障排除及保养。
使用环境。
g）封闭式热水器的说明书应含有下述内容：对于额定压力小于0.6 MPa 的热水器，应有减压阀的特性及安装细则。说明书应明示安全使用年限。
10.3包装
热水器的包装应有可靠的防潮防尘措施，保证产品的绝缘性能、金属保护层及各种零件不致10.3.1
损坏。
包装箱应牢固可靠，能有效地保护产品。10.3.2
10.3.3包装箱标志
包装箱标志牵少应包括以下内容：a）产品名称、型号、规格：
b）牌号及商标；
包装箱毛重，kg
包装箱外型尺寸长×宽×高，mmd)
注意事项及标记小心轻放”、“切勿受潮”、“向上”等字样或符号；e)
堆码；
g）出厂日期或批号：
制造厂全名和生产场地地址。
10.3.4包装箱内的产品、合格证、便用说明书、保修卡、装箱单等附件应与装箱单一致、10.4运输
10.4.1运输过程中应防止剧烈振动、挤压、雨淋及化学物品慢蚀。10.4.2搬运必须轻章轻放，码放整齐，严禁滚动和抛挪。10.5储存
10.5.1成品必须储存在干燥適风，周围无腐蚀性气体的仓库。10.5.2热水器应按型号分类存放，堆码的高度应不大于包装箱上标明的堆码高度。9
GB/T 202892006
A.1加热效率
附录A
（规范性附录）
主要性能指标的分级
热水器加热效率分为4级，见表A,1热水器加热效率等级
加热效率等级
A. 2 24 h 能耗
热水器24
容器强度
能耗指标分为4级，见表A
能耗等级
热水器容器强度笼方
表A.2热水器24h能耗系数等级
4级，见表A3
表A3热水器容器强度等级
奔器强度等波
加热效率。
6%es98%
24 h能耗素数e
0. 6<0. 7
0.8<%1. 0
承受脉冲压力试验次数？
14方次≤16万次
月2万次≤1统14万次
10万次1≤12万次
8万欧安≤10万次
