GB/T 3832.2-1983
GB/T 3832.2-1983拉刀圆柱形前柄型式和基本尺寸
标准类别：国家标准(GB)
发布日期：1983-08-16
实施日期：1984-06-01
作废日期：2004-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：83.29 KB
相关标签：
拉刀
圆柱形
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.25刨床、拉床用刀具
中标分类号：>>>>J14
相关单位信息
复审日期：2004-10-14
起草单位：成都工具所
标准简介
GB/T 3832.2-1983 拉刀圆柱形前柄型式和基本尺寸 GB/T3832.2-1983
📥 下载资源
免费下载解压密码 www.bzxz.net
🌀 夸克网盘
下载大小：83.29 KB · rar
前往下载 →
💡
点击"前往下载"跳转网盘，直接保存文件
遇到问题？
标准内容
中华人民共和国国家标准
拉刀圆柱形前柄
型式和基本尺寸
Round shanks for broaches
Typesandmaindimensions

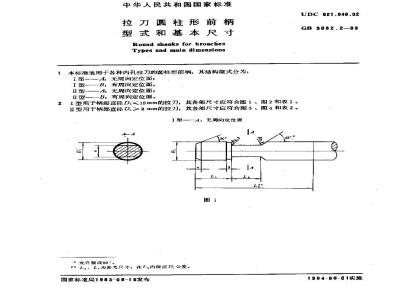

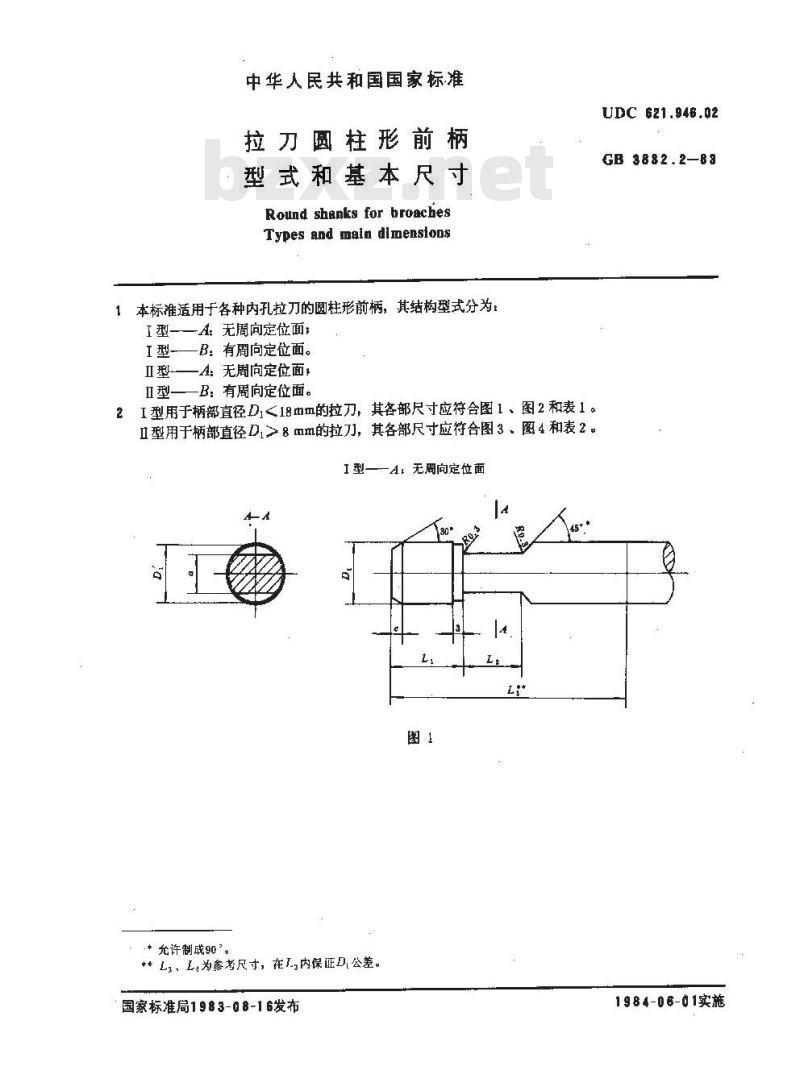

本标准适用于各种内孔拉刀的圆柱形前柄，其结构型式分为：I型——A:无周向定位面：
I型——B：有周向定位面。
Ⅱ型—A：无周向定位面，
Ⅱ型——B：有周向定位面。

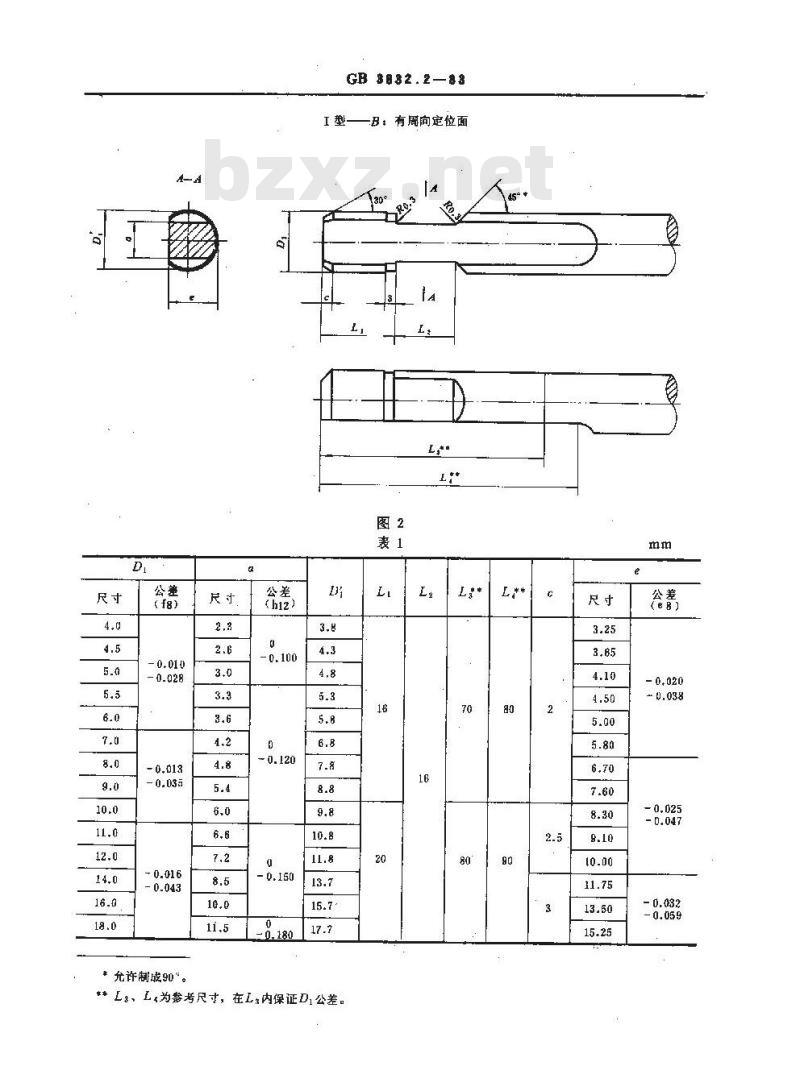

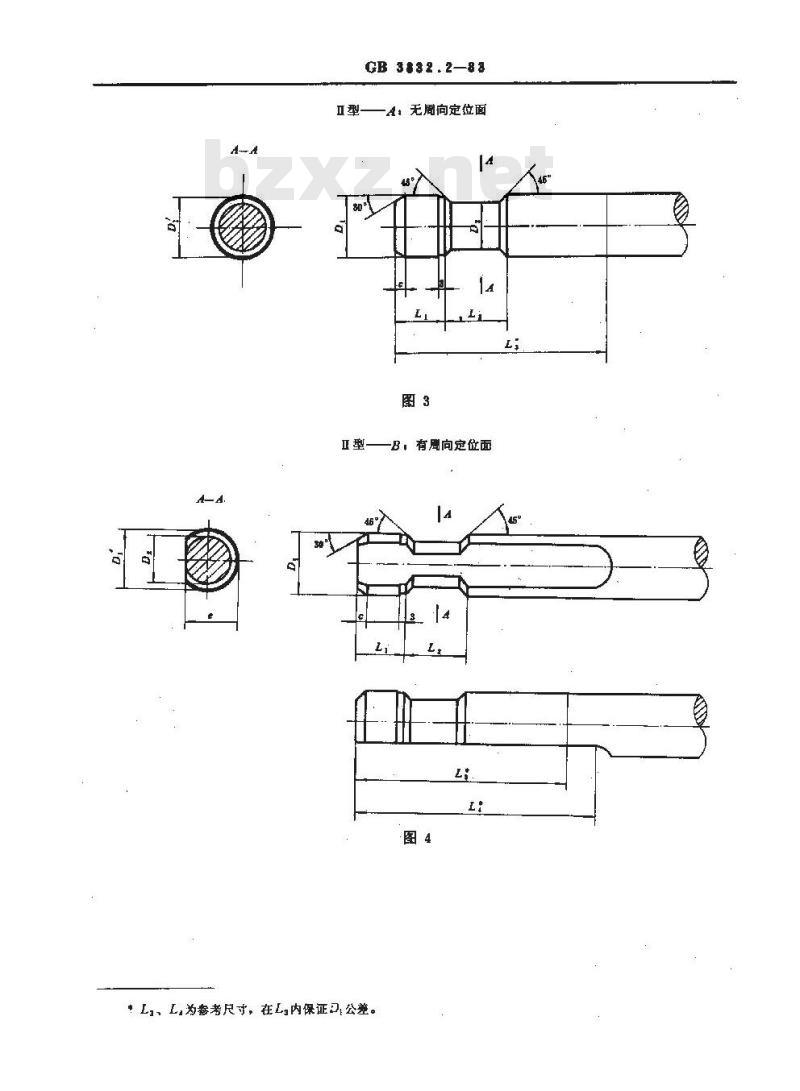

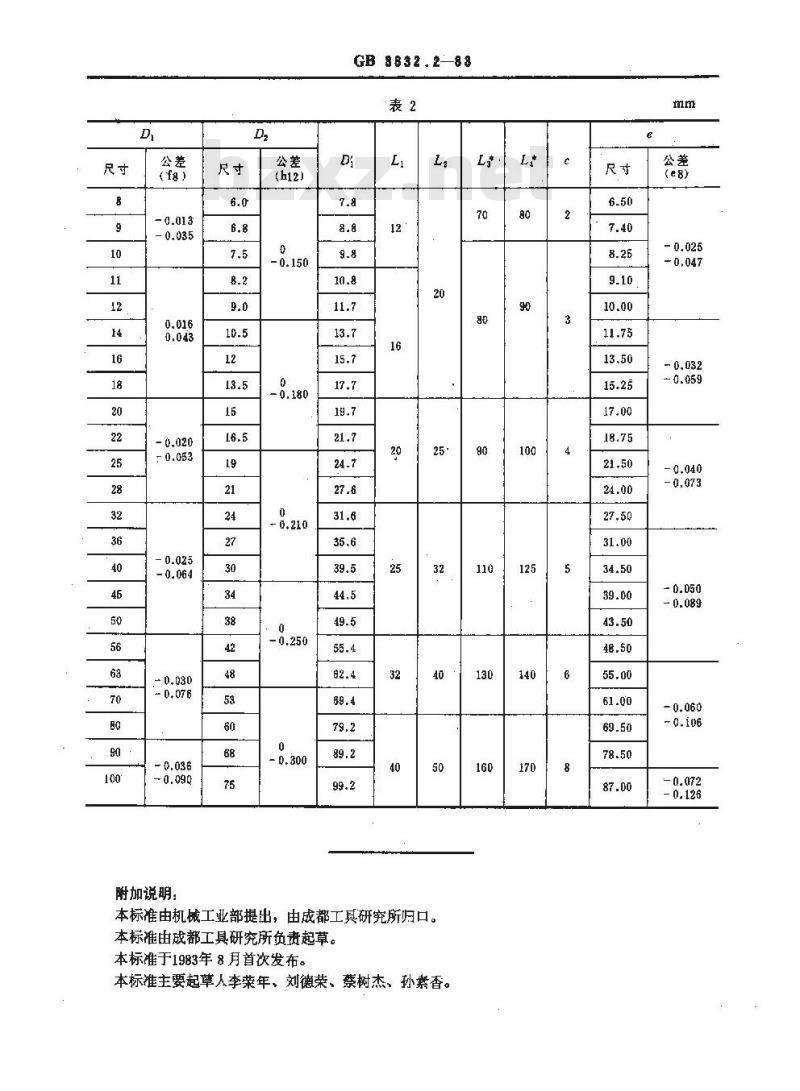

I型用于柄部直径D1<18m血的拉刀，其各部尺寸应符合图1、图2和表1。Ⅱ型用于柄部直径D1>8mm的拉刀，其各部尺寸应符合图3、图4和表2。I型—
*允许制成90”。
++、L,为参考尺寸，在L,内保证D,公差。国家标准局1983-08-16发布
A，无周向定位面
UDC 621.946.02
GB 3882.2—83
1984-06-01实施
*充许制成90°。
GB 3B32.2—88
L、L为参考尺寸，在L内保证D公差。B：有周向定位面
- 0,020
GB 3$32.2—88
无周向定位面
！、L,为参考尺寸，在内保证公差。-B，有周向定位面
附加说明：
GB 8832.2—88
本标准由机械工业部提出，由成都工其研究所归口。本标准由成都工具研究所负责起草。本标准于1983年8月首次发布。
本标准主要起草人李荣年、刘德荣、蔡树杰、孙素香。Lt
- 0,047
