GB/T 4260-1984
基本信息
标准号： GB/T 4260-1984
中文名称：带导柱直柄平底锪钻
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1984-03-28
实施日期：1985-01-01
作废日期：2004-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：48340
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.30钻头、锪钻、铰刀
中标分类号：机械>>工艺装备>>J41刀具
出版信息
标准价格：8.0 元
相关单位信息
复审日期：2004-10-14
起草单位：成都工具所
标准简介
GB/T 4260-1984 带导柱直柄平底锪钻 GB/T4260-1984 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

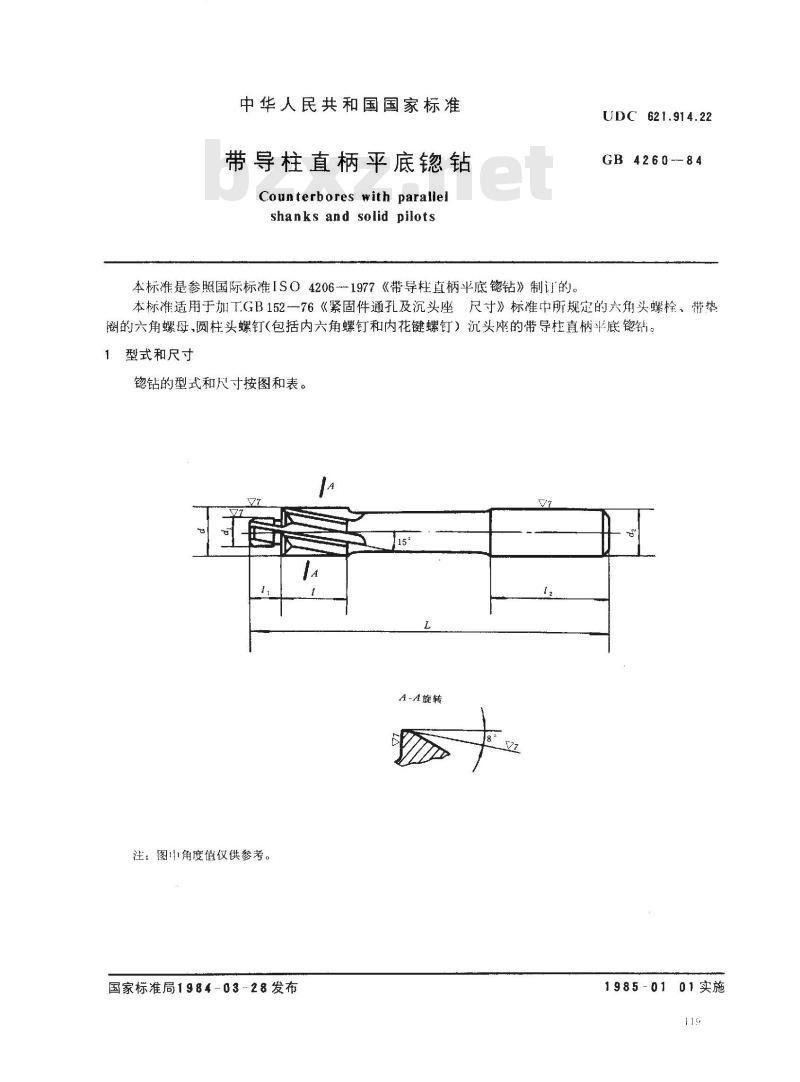

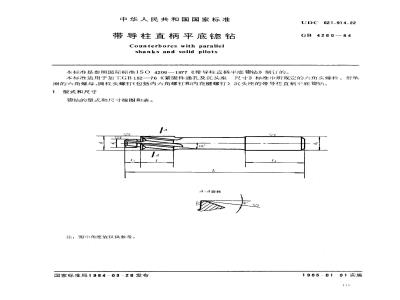

中华人民共和国国家标准
带导柱直柄平底钻
Counterbores with parallel
shanks and solid pilots
本标准是参照国际标准ISO4206-1977《带导柱直柄平底钻》制订的。UDC 621.914.22
GB 4260--84
本标准适用于加TGB152一76《紧固件通孔及沉头座尺寸》标准中所规定的六角头螺栓、带垫圈的六角螺母，圆柱头螺钉（包括内六角螺钉和内花键螺钉）沉头座的带导柱真柄平底钻。型式和尺寸
钻的型式和尺寸按图和表。
A-A旋转
注：图中角度值仅供参考。
国家标准局1984-03-28发布
j-0１0１实施

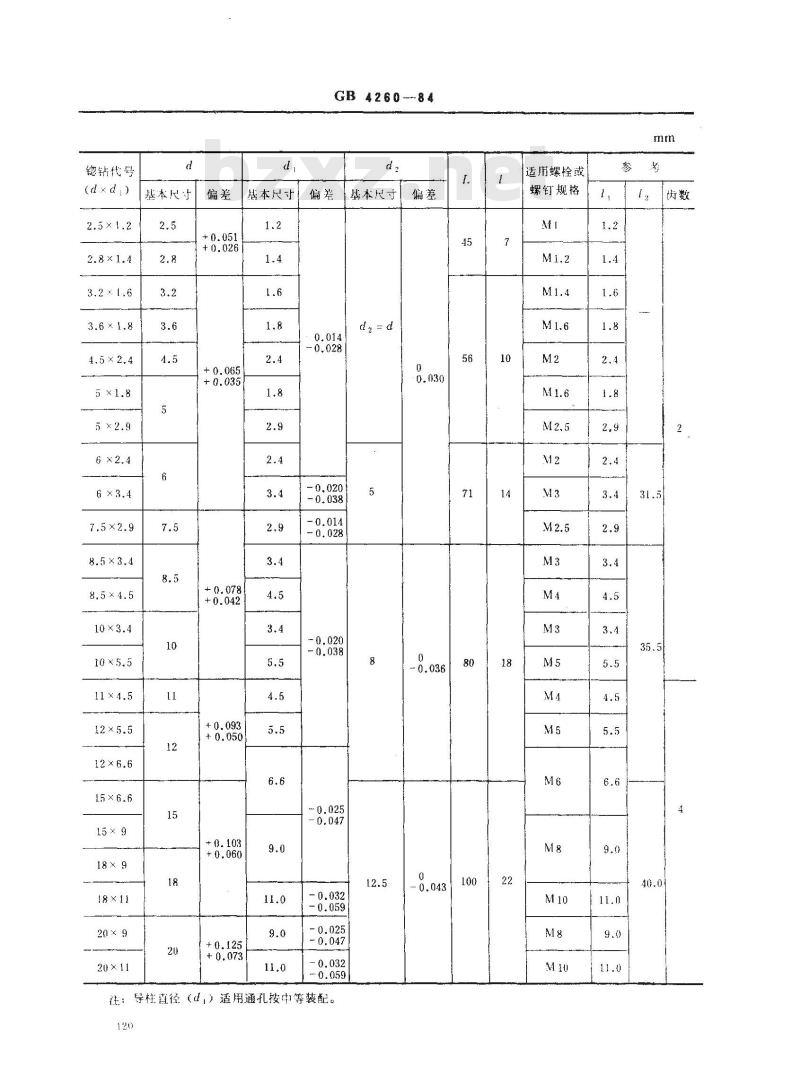

魏钻代号
(d×d)Www.bzxZ.net
8.5 ×4.5
15 × 6.6
18 × 9
20 × 9
20 ×11
基本尺寸
据本尺寸
GB4260--84
基本尺寸
注：导柱直径（d，）适用通孔按中等装配。120
适用螺栓或
螺钉规格
GB4260-84

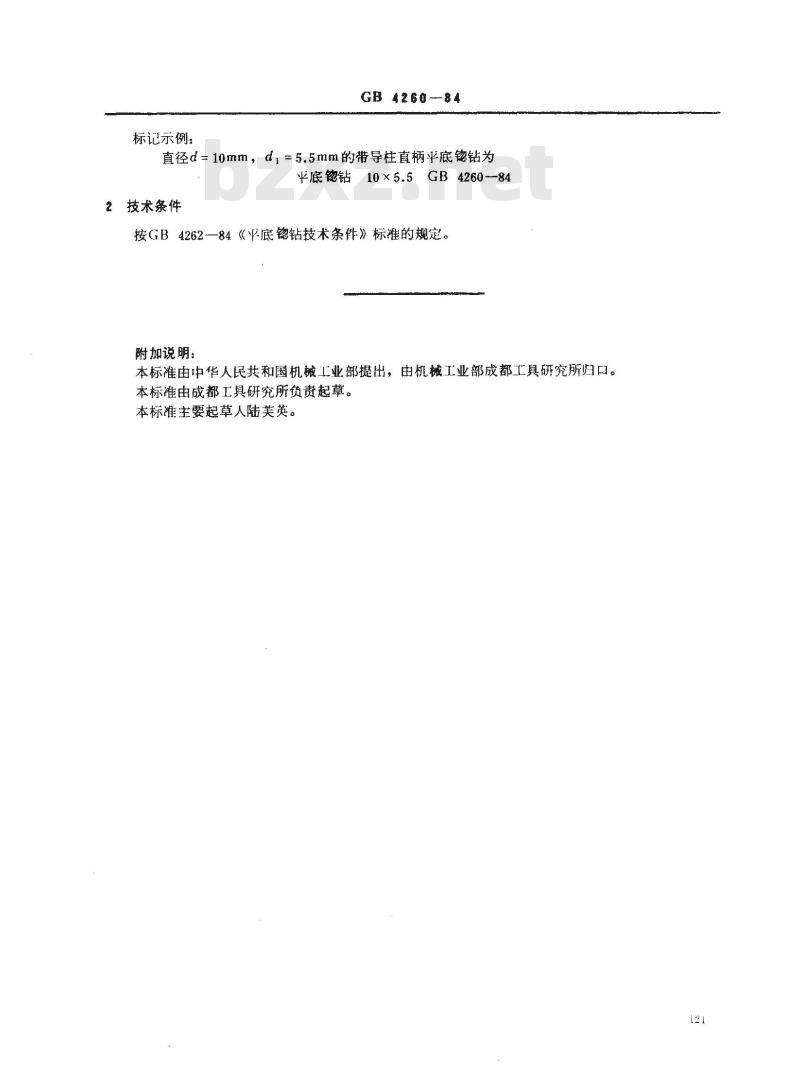

标记示例：
直径d=10mm，d，=5.5mm的带导柱直柄平底钩钻为10×5.5GB4260--84
平底铋钻
技术条件
按GB4262一84《底钩钻技术条件》标准的规定。附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部成都工具研究所归口。本标准由成都工具研究所负责起草。本标准主要起草人陆芙英。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
