GB/T 5008.3-1991起动用铅酸蓄电池 端子的尺寸和标记

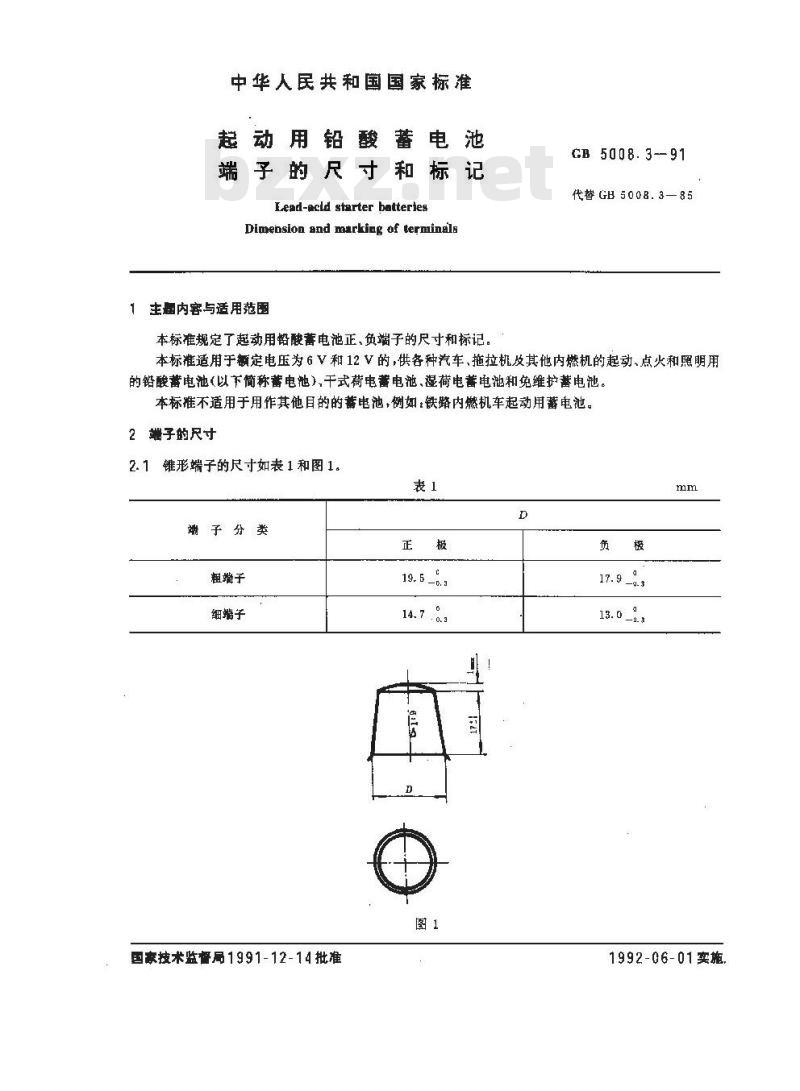

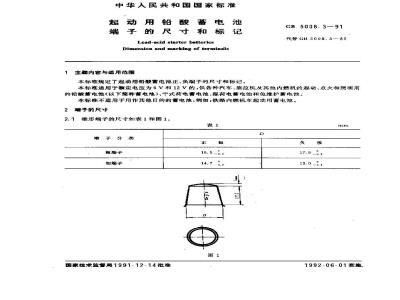

中华人民共和国国家标准
动用铅酸蓄电池
子的尺寸和标记
Lead-acld starter batteries
Dimension and marking of terminels1主题内容与适用范围
本标准规定了起动用铅酸蓄电池正、负端子的尺寸和标记。CB5008.3--91
代替 GB 5008. 3—85
本标准适用于额定电压为6 V和12 V的,供各种汽车，拖拉机及其他内燃机的起动、点火和照明用的铅酸蓄电池(以下简称蓄电池）,干式荷电蓄电池湿荷电蓄电池和免维护蓄电池。本标推不适用于用作其他目的的蓄电池，例如：铁路内燃机车起动用蓄电池。2
子的尺寸
2.1锥形端子的尺寸如表1和图1。表1
蹦子分类
国豪技术监督局1991-12-14批准极
1992-06-01实施

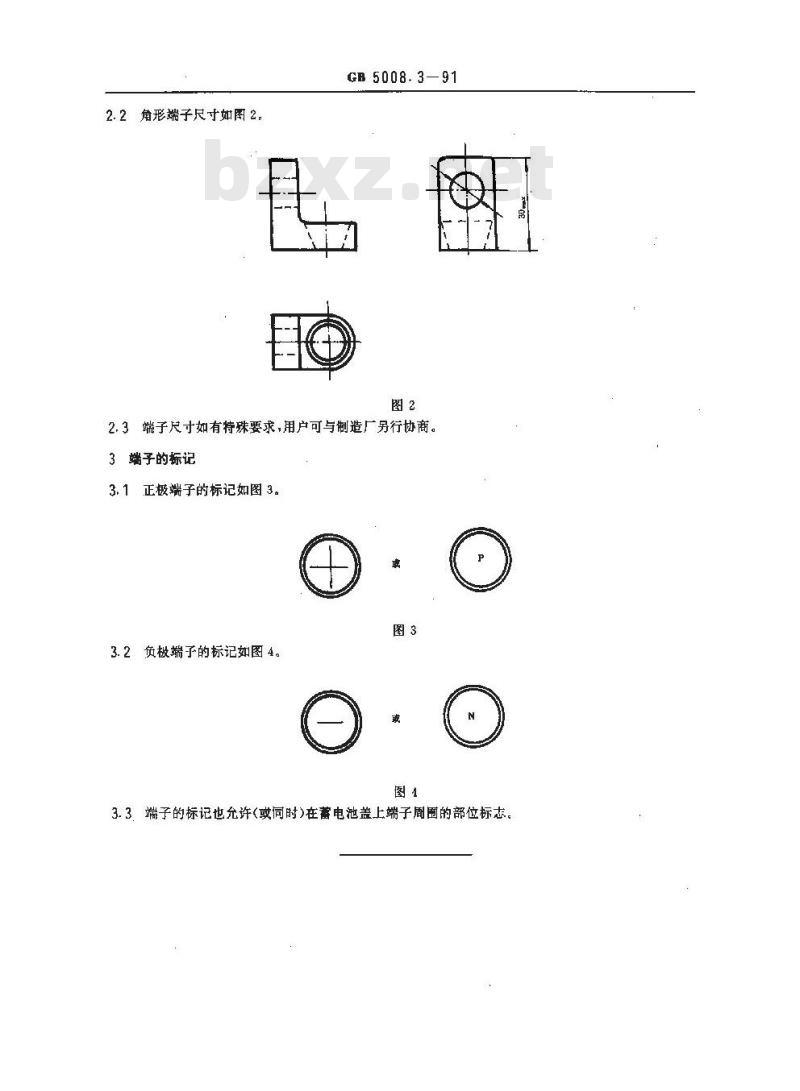

2.2角形端子尺寸如图2
GB 5008.3—91
2.3端子尺寸如有特殊要求，用户可与制造厂另行协商。3端子的标记
3.1正极端子的标记如图3。
3.2负极端子的标记如图4。
3.3端子的标记也允许(或同时)在蓄电池盖上端子周固的部位标志。GB 5008.3-91

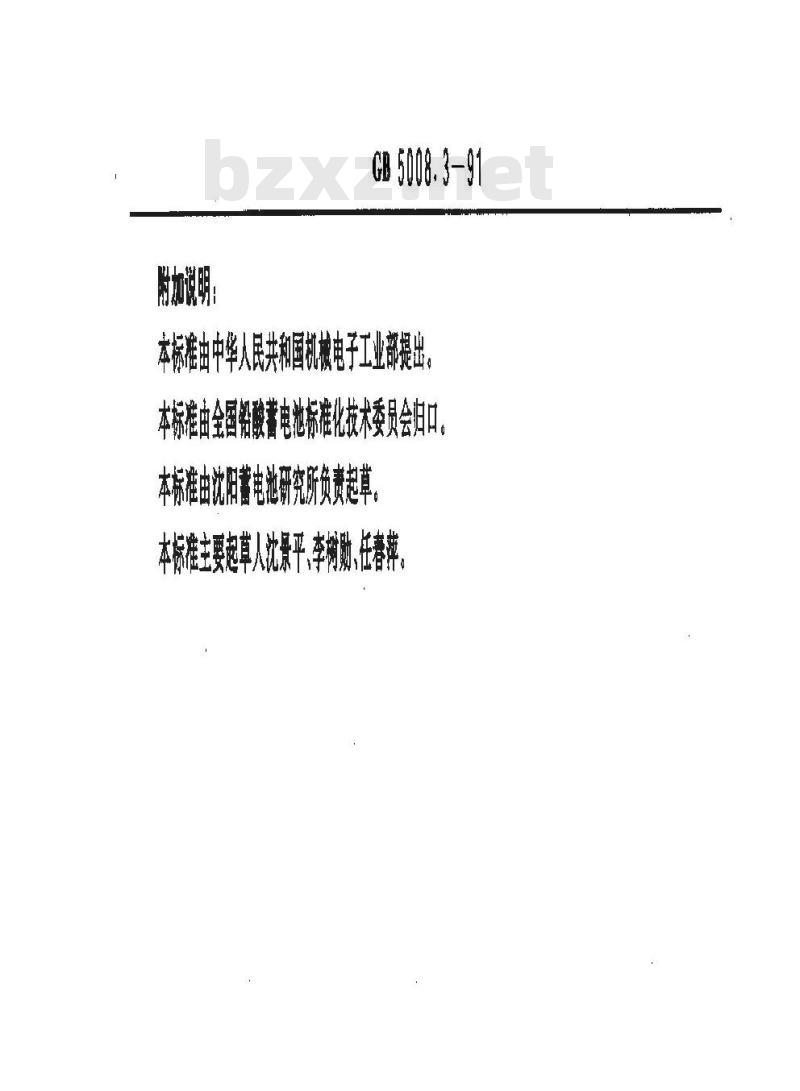

标准由中华人民共和国机械电子工业部提出本标准由全国铅酸蓄电池标准化技术委员会白口本标准由沈阳蓄电池研究所负贵起草。.r
本标准主要起草人沈景平,李树勋、任春萍
