SC/T 8014-1994
基本信息
标准号： SC/T 8014-1994
中文名称：渔船竖向滚筒
标准类别：水产行业标准(SC)
标准状态：现行
发布日期：1994-10-01
实施日期：1996-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：65537
标准分类号
中标分类号：船舶>>船舶专用装备>>U33渔船专用装备
关联标准
替代情况：替代SC 14-79
出版信息
出版社：中国标准出版社
页数：6页
标准价格：8.0 元
出版日期：1996-10-01
相关单位信息
起草人：杨永刚、丁兆荣
起草单位：上海渔轮厂
提出单位：全国渔船标准化技术委员会
发布部门：中华人民共和国农业部
标准简介
本标准规定了渔船竖向滚筒的类型，结构型式、规格、主要尺寸，技术要求及检验规则等。 SC/T 8014-1994 渔船竖向滚筒 SC/T8014-1994 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

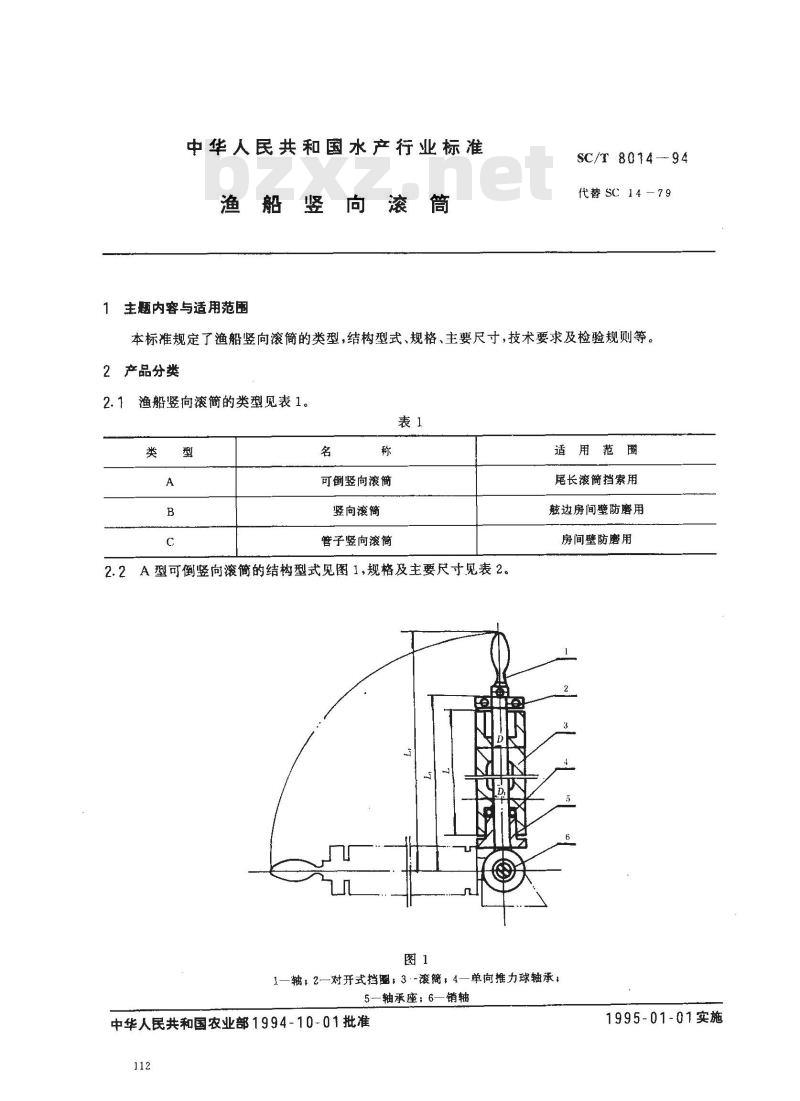

中华人民共和国水产行业标准
渔船竖向滚筒
主题内容与适用范围
SC/T 8014--94
代替SC14-79
本标准规定了渔船竖向滚筒的类型，结构型式、规格、主要尺寸，技术要求及检验规则等。2产品分类
2.1渔船竖向滚简的类型见表1。类
可倒竖向滚簡
竖向滚简免费标准bzxz.net
管子竖向滚简
适用范團
尾长滚简挡索用
眩边房间壁防磨用
房间壁防磨用

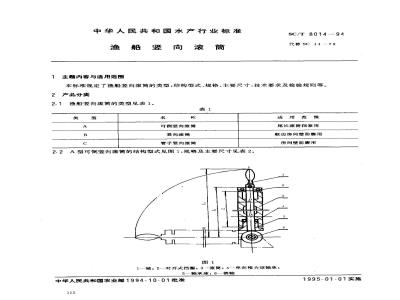

2.2A型可倒竖向滚简的结构型式见图1，规格及主要尺寸见表2。图1
1—轴，2一对开式挡圈，3·-滚，4—单向推力球轴承；5一轴承座；6—销轴
中华人民共和国农业部1994-10-01批准112
1995-01-01实施
简径D
SC/T8014-94

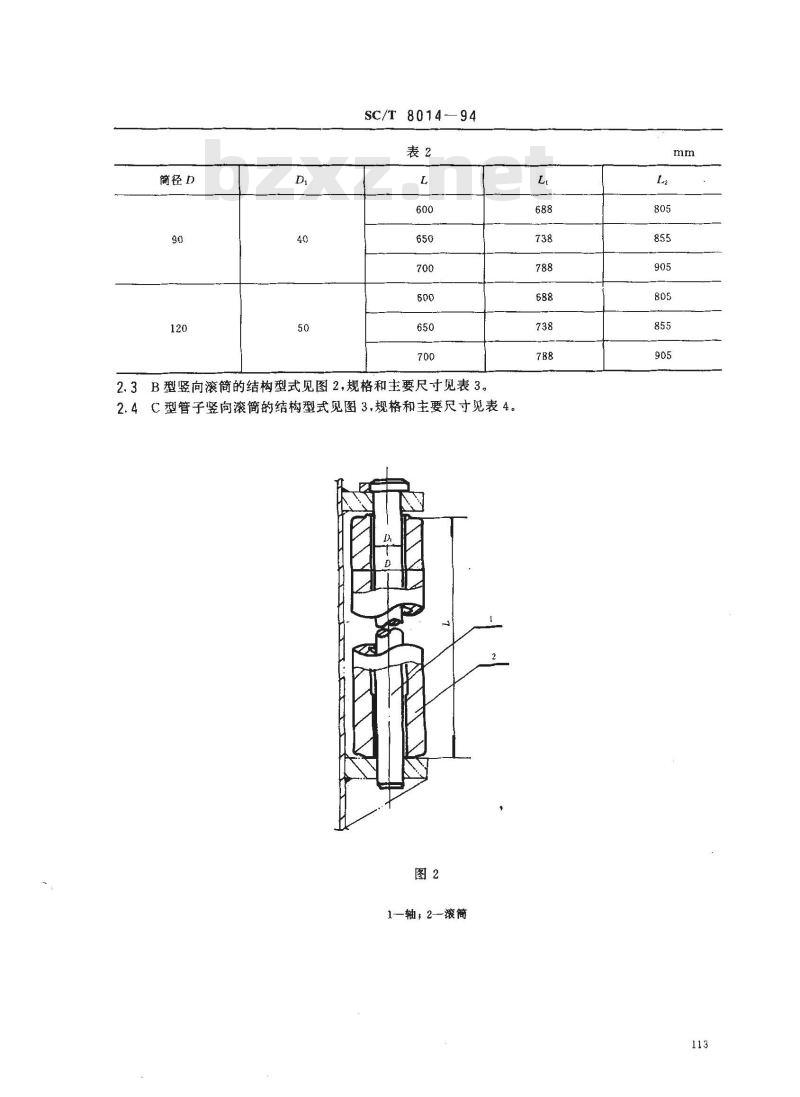

2.3B型竖向滚简的结构型式见图2,规格和主要尺寸见表3。2.4C型管子竖向滚简的结构型式见图3,规格和主要尺寸见表4。图2
1一轴，2一滚簡
简径D
簡径D

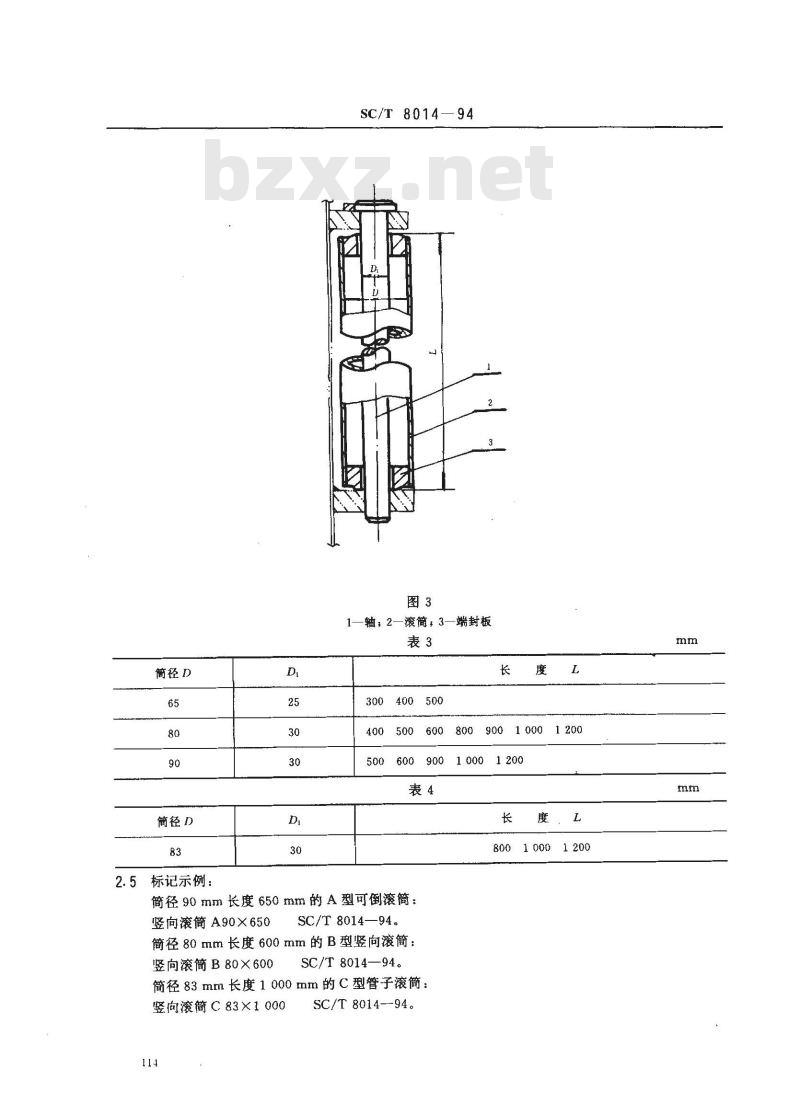

2.5标记示例：
SC/T8014—94
1一轴；2一滚简，3—端封板
400500
600800
9001 000
简径90mm长度650mm的A型可倒滚简：竖向滚简A90×650
SC/T 8014—94.
筒径80mm长度600mm的B型竖向滚筒：竖向滚筒B80×600
SC/T 8014—94。
简径83mm长度1000mm的C型管子滚筒：竖向滚简C83×1000
SC/T 8014-94.
800 1000 1200

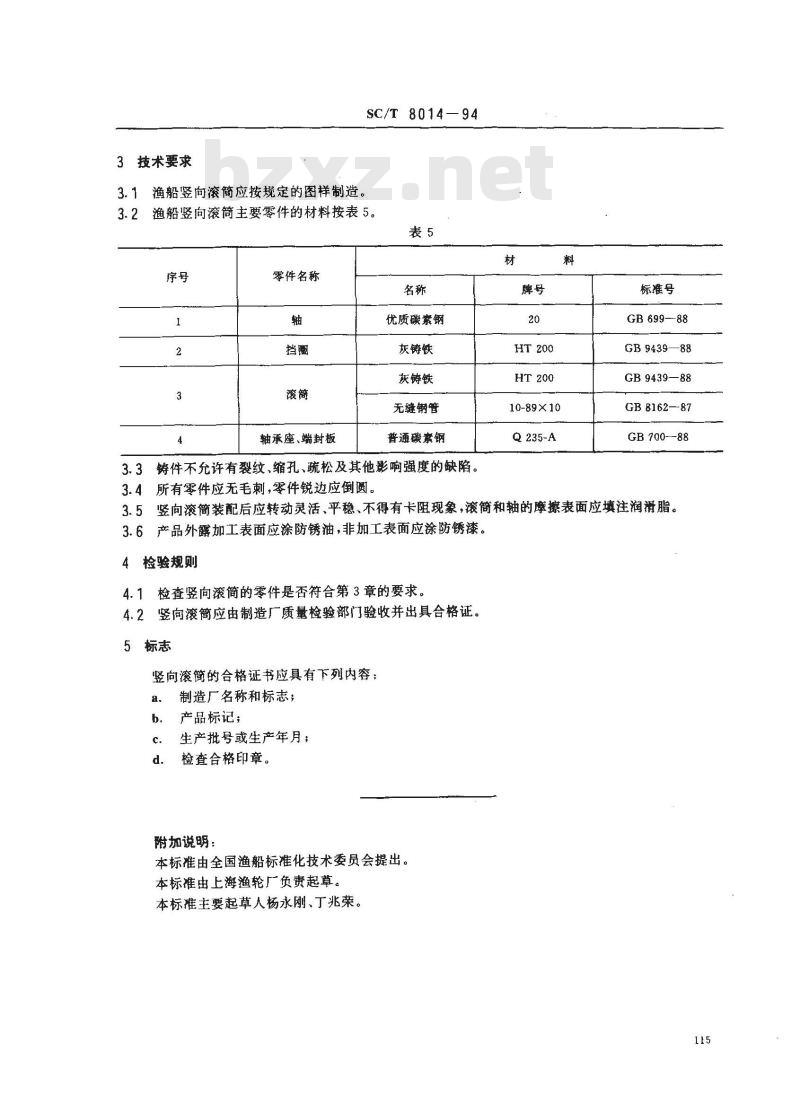

3技术要求
3.1渔船竖向滚简应按规定的图样制造。SC/T 8014—94
3.2渔船竖向滚简主要零件的材料按表5。表5
零件名称
轴承座、端封板
优质碳素钢
灰铸铁
灰铸铁
无缝钢管
普通碳素钢
3.3铸件不允许有裂纹、缩孔、疏松及其他影响强度的缺陷。材
10-89×10
Q235-A
标准号
GB 699--88
GB 9439—88
GB 9439—88
GB B162—87
GB 7Q0—--88
3.4所有零件应无毛刺，零件锐边应倒圆。3.5竖向滚筒装配后应转动灵活、平稳、不得有卡阻现象，滚简和轴的摩擦表面应填注润滑脂。3.6产品外露加工表面应涂防锈油，非加工表面应涂防锈漆。4检验规则
4.1检查竖向滚简的零件是否符合第3章的要求。4.2竖向滚简应由制造厂质量检验部门验收并出具合格证。5标志
竖向滚简的合格证书应具有下列内容：a.
制造厂名称和标志；
产品标记；
生产批号或生产年月；
检查合格印章。
附加说明：
本标准由全国渔船标准化技术委员会提出。本标准由上海渔轮厂负责起草。本标雅主要起草人杨永刚、丁兆荣。115
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
