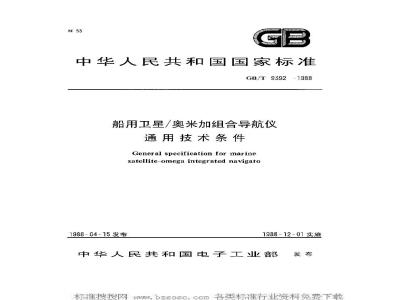

标准图片预览






标准内容

中华人民共和国国家标准
GB/T 9392-1988
船用卫星/奥米加组合导航仪
通用技术条件
General specification for marinesatellite-omega integrated navigato1988-04-15发布
1988-12-01实施
中华人民共和国电子工业部
W1引言
中华人民共和国国家标准
船用卫星/奥米加组合导航仪
通用技术条件
Gencral spccification for marinesatellite-omega integrated navigato1.1主题内容和适用范围
CB/T 9392—1988
本标准规定了“船用卫量/奥米加组合导航仪”通用的技术性能,试验方法,验收规则及标志、包装、运和贮存要求;
本标雅适用于“船用卫星/奥米加纽合导航仪”(以下简称设备)·是制定产品标准的依锯:1.2设备组成和分类
t.2.1绝成
本设备山子午仪卫星导航接收机、奥米加导航接收机、航问/航速输入、导航数据输出接口及天线组成,分舱内和舱外两部分。
1.2.2分类
a,双频道卫库导航接收机、单频道奥米加导航接收机、向/航速输入、与航数据输山接及大线纪合的导航仪;
b:单频道卫尽导航接收机、单频道奥米加导航接收机、航向/航述输入,导航数据输出接口及天线纠合的导航仪#
.双频道卫星导航接收机,多频道奥米加导航接收机、航向/航速输入,导航数输山接I及大线纽合的导航仪:
d,单频道卫尽导航接收机、多频道奥米加导航接收机、航向/航遗输入,导航数据输出接口及天线组合的导航仪。
1.3引用标准
GB1038船用导航仪器运输包装技术条件GB5080.1设备可靠性试验总要求GB5080.?设备可靠性试验试验周期设计导则G乃5080.1设备可靠性试验可靠性测定试验点估计与区问估计GB 5080.5设备可案性试验成功率的验证试验方案GB 5080.6设备可靠性试验恒定失效率假设的有效性检验GB 5080.7
设备可靠性试验恒定失效率假设下的火效率与平均无故障工作时问的论证试验方案
GB6992
GB6993
可靠性与维修性管座导则
系统和设各研制生产巾可靠性程序中华人民共和国电子工业部1988-04-15批准1988-12-01实施
W.bzsosocom2术语
2. 1有效的卫星定位
GB/T 9392—1988
在规定的卫星仰角范压内,卫显导航接收机能达行自动更新的定位。2.2操舵航向
为部舶提供约达H标位置的罗经航向。2.3航路点
在航路上设置的航行标志点。
等方位线航行(恒向线航行)
航行方位不变的航行。
2.5大圆航行
沿两个航路点之间大圆甄线的航行。3技术要求
3. 1一般技术要求
3. 1. 1使用性能要求
3.1.1.1应方求设备自动化程度衰功耗低、寿命长、操作维扩方便。3.1.1.2设备应采用微处理机或数字显示器,升能以功能码或功能键的方式逆行各种均能操作,3. 1.1. 3设备应具有白检测功能。3. 1. 1. 4设备启动 15 min 后应能接收信号,可以进行是位。3.1.1.5供方应提供一套完整的安装、操作种维修拍技术文件3.1. 2环境要求
3. 1. 2. 1 温度
舱内设备:—10~+55℃
舱外设备:—25~+70℃
在上述温度环境下,设各应能止常1作。3.1.2.2湿热
设备在温度为40±3℃,相对湿度为9.%~95%的环境下,应能连续或渐的工作,3.1.2.3盐雾
设备应具有抗盐雾腐蚀的能力。3. 1. 2.4霉菌
设备应具有抗霉菌腐蚀的能力。3. 1.2. 5 防水
舱外设备,其外壳在经受海浪冲溅时,应具有防止水逃入设备内部的能力。3.1.2.6拆动
设备在经受船上可能遇到的各种振动环境时,应能正常工作,并保持结构完好,3.1.3电潮要求
3.1.3.1设备应采用船上的通用电源供电,并在电源波动情况下能正常1作。交流电源,电压:110V或220V(士10%)频率:50Hz或60Hz(±6%)
直流电源山压:24V
落电池心压:24V
—20~B
WGB/T 9392—1988
3.1.3.2设备中应备有应急等电池,当电源(3.1.3.1条)断电时,应能自动接入面不断T作。应急蓄电池连续供电时闯不小于10min。改各对蓄电池应具有充电能力。3.1.3.3设备行过流、过压、电源瞬变和偶然极性反接的保护装置。3.1.4抗再瓶度和绝缘电阻
3. 1. 4. 1抗电强度
a。当额定电压小了或等」60V时,设备的电源输入销序机间承受500√交流电,历时1rmin的抗电强度试验,应光穿和飞弧现象;b,当额定屯压大于60V时,设备的电源输入端与机壳间承受2000V交流电,历时1min的抗电强度试验,应无击穿和飞弧现象。3. 1. 4. 2绝缘电阻
a,当额危电K小1域等:65V时,设备的电源输入端与机壳间的绝缘电阻成不小丁10M2b.当额定乐人于65V时,设备的电源输入端与机间的绝缘电组底不小」-100M。3.1.5安全要求
3. 7.5. 1对[作电压超过 50 V的易触及部位均应加以防护。3.7.5.2凡是有安全要求的地方均应设安全标惠。31.5.3设备外壳应可作的接地,但不应此引起出源任何·点接地。3.1.5. 4电源保护成符合本标准3.1. 3.3条要求。3.1.5.5应有措施使设备不以犬线妞路或接地,引起5min以上无辅入而损坏。3.1.5.6应有措施使设备不瞬时的过压(如闪电在天线上或接收机输入端选成的过压)面损坏。3.1.5.7设备的机械媒声在距设备1m处所测噪产功率峰值应不超过65dB(A)。3.1.6可拆性和维修性要求
设备成按设计定型和生产定型两个阶段,分谢规定定量询带性指标(MTBF)和维修性指标(MTTR)。
可靠性和维修性 1作按 GB 6992 和GB 6993的规定进行。3.1.7电滋兼容性要求
3.1.7.1应采取措施,使改备在船上通常的电磁环境条件下能正常1.作。3.1.7.2应采取措施,保证设备不对船上其他设备造成有害1扰。3.1.7.3设备的各部分(除大线及而置放大器外),应在产品标准中注明与安装在船上的罗经间的最小安全跳离。
3.1.8结构要求
31.8.1设备的结构改计虑采用先逊技术,力求体积小、重量轻,并保证设备在规定的环境条件一能安全间定的1件。
:设备应有防振缓冲措;
h.根据设备可维性要求,应合理地选择元器,合理池进行热设计,以保证设各的各部分均能「作准在允许的作温度范围内;
e。设备外的防护型式,应与安装使用场台相适应;司。设备应进行防潮、防霉、防盐雾处理。3.1.8.2所有操作控制器应大小合适、布局合理、调节简便,并使鸽然的误操作可能性降低致最小程度。
设备应尽可能按功能模块设计,让要零、部、整件连线及炽接点应易于接近,便丁在所上检溉调节、安装和维修。免费标准下载网bzxz
3.1.8.3西板上应谢有常打代码的在称表、产品标:所得控制,检测、信息显示装置以及输入和小等部位成有与圈纸相符的耐久性标记。有关设备供电的具体细节也应在适当位置上标明。3
WW.bzsoso.cOm各美标准行业资料免费下载GB/I 9392 —1988
3.1.8.4面恢上的照明装置应有足够壳度和必要的遮光措施,不应刺眼并能调节。3.1.8.5设备衣面不应有明显凹痕,划伤、裂缝、变形等现象,表面涂镀层不应起泡龟裂和脱落;金属零件不应有锈蚀和其他机损伤。
3.2设备主要按术性能要求
3.2.1[显导航接收机
3.2.1.1接收频率
日:单频道接收机:接收子午仪1品发射的频率为399.968MHz的相位调制信号;b.双频道接收机:接收子午仪卫星发余的频率为399.968MHz和149.988MHz的相位调制借。
3.2.1.2跳踪灵敏度
接改机跟踪灵敏度:—145dBm(包括前置放大器)。3.2.1.3选择性
品:接收399.968MHz频率信号的3dB带宽应不超过±4MHz;b.接收149.98%MHz频率信寸的3dB带觉w不超过士1.5MHz;e.接收399.968土40MH频率之外的信号抑制度应大小60dBd,接收149.988士15MHz频率之外的信号抑制度应大于60dB。3.2.1.4捕获信号办
接收机应能于动或按程序控制方战捕获卫星信号。3.2.1.5接收尺线
天缝感能全方位、全大接收子年仪卫品导航情号。3.2.1.6收定位的仰角范围
当卫星通过的仰角在7°~70°范围内时+应能定位更新。3. 2. 1.7定位精度
4.单频道接收机定位错厚
定位精度(RMS):0.1nmile(不含每一节速度误差引起的0.2nmile误差);b,双频道接收机定位精度
定位精度(RMS):0.03nmile(不含每节速度设差引起的D.2nmile误差)。3. 2. 1. 8卫异预报
设备应有对未来卫限升起的时间,仰角及星号进行预报的功能。3.2.2奥米加导航接收机
3.2.2.1接收频率
.单频道接收机:接收奥来加发射台发射的10.2kHz频率的信号;b,多频道接收机:接收奥米加发射台发射的10.20、11.05、11.33和13.60k1Iz预率中按消除多何性所蓝的两个或两个以上的信号。3.2.2.2台站选择
应能人!或门动选择台站或台组,使其信号质量最住,当为白动方式时,应保持人「参!选择台站的能力。
3. 2. 2. 3同
度能用正动或人1的方式,使接妆机与奥米加发射的信号格式同步:但在任何情况下成能校准同步,
3.2.2.4预置利消除多值性
输入单频道或多频避接收机所允许的初始位暨后,应能动消除多值性。3.2.2.5灵度
WGB/T9392—1988
当输入带宽为 1 kIIz,信噪比为一25 dB 时,对一个奥加台进行相位测量,要求 95%的测基值在其平均值的士7%相位周内或在高信噪比下测量值土7%相位周内。其输入信号场强不应人下5t/m.
3.2.2.6选择性
a.接收各个奥米加频率信号的3dB带宽,应不超过所接收频率的125Hz;b.接收的奥米加频率土500Hz.之外的信号抑制度应大于60dB3.2.2.7接收天线
接收天线应能全方向、全大候接收奥来加信号。3.2.2.8信号场独范围
接收奥米加信号的场强范丽:5uV/m~100mV/m。3. 2. 2. 9处理奥米加台的数日率少应能同时处理来白四个奥来加发射台的信息。3.2. 2.10定位精度
定位精度(RMS).3nmile。
3.23组合导航性能
3.2. 3.1航向、航速输入
通过接口装置,自动接收来自罗经和计程仪的航向和能速信息。也应只有人工输入航问、航速信息的功能。
3. 2. 3. 2 船位推算
设各鹿能自动、连续地推算出船位。推觉方武有以下三种:日:根据撤入的航问,航速及人工输入的流速,流问,进行船位推;b.根据输入的航向、航速以及由卫星定位计算的流速,流向进行船位推算:c.根据输入的航向、航速以及由奥米加定位计觉的流速、流向进行船位推算。32.3.3大圆导航利等方位线导航a·人!输入若干个航路点,可用人圆或等方位线的方式进行导航,并计算出到这航路点的距离、方和操能航向:
b.正星导航接收机和奥米加导航接收机中只要有种能正常工作,应完成大圆或等方位线的导航功能。
3.2.4显示
3. 2. 4. 1胎位显示
下列情况的船位用经、纬度显示。经度和纬度的数值以度、分和百分之一分为单位,并成标别南纬或北纬、东经或西经。
8。当可星通过后史新的船位
b奥米加定位计算的船位;
c.当前准算的璐位,
3.2.4.2其他信以显示
·应能最示格林威治时间、航速、航向、蔬速和流向:b.应能显示船位推算的时间:
c,当用人圆或等方位线航行吋,应能显示到达某--航路点的距离、方位以及操蛇航向;d、显示预下次卫星通过的格林威治时间,仰角、星号等,e:显示白检测情况
f.显示接收的卫显信号强度,奥米加信号信息质量是否足以使接收机用以定伤3.2.5报警
W3.2.5.1故障报警
GB/T 9392—1988
a.当电源(3.1.3.1条)发生故障或断电时,设备应能故障报替显示;b设备在白检测期问发现故障,应行故障报警显示,3.2.5.2功能性报警
,产设备教得卫星信息时,应发出卫尺跟踪报警;b,当设备计算出1星定位数据时+应发出显定位报警;℃、当船舶处在预置的航路点范围时应发山航路点范围报警:d当的航向与计第的操轮航向差值大丁设定的界限时,应发出航路点璨舵航向报等:e,听设备计算出奠采却定位的更新距离人于奥来加定你界限时,应发出奥来加定报警:f,当设备计穿的奥米加流速超过界限时,应发出奥米加流速报警::当导航距岛差超过界限时,应发出导航距离差报警,3.2. 5. 3当采音响报警时,音响频率应在200~2500 Hz之间。4试验方法
4.1一般要求
4.1.1试验前应确保设备「.作心带。试验近带在室温条件下的试验场地进行。4.1.2除非行说明,只能在规定的电气试验和性能试验期间向设备供电:试验期间施加于设备的也源电压应为额定电压,交流电源的频率成为额定频率。4.1.3本标准第3章中不能按本章试验方法确定的其他要求,成通过克看设备图纸或其他有关支件进行检查。
4.2操作检查
4.2.1按规定的操件说明进行操作,以确信设备能完成其设计功能,并按要求的式1作。4.2.2检查显示器光度面板上的照明装置,设备应符合3.1.8.4条要求。4.3环境试验
4.3.1—般要求
4. 3.1. 1除非另有规定,在试验中温度的升降变化率不超过1 ℃/min。4. 3.1.2设备在每次试验前、后、中间检查和测试的项目与要求,应作产品标准中规定。4.3.1.3除非另有说明,本章中提的“性能检查”是指一般可在5~15min内完成的一种简短检测。4.3.7.4其他坏境试验方法,由供需双方在产品标准中规定。4.3.2高温试验
4.3.2.1舱内设备
将试样置:空温的试验箱有效.「作空间内,升温至 55一3℃,保持10 h ,通毛1 件 2 h,并在比时间内过行性能检直或测试。
4.3.2.2舱外设备
将试样置,案满的试验箱有效.1作空间内,升湿至7013(,保持10 h后,在30min内使箱内度降到55士3,然后通电.1作2h,并在此时间内进行性能检凭或测试。4. 3.2. 3试验结束后:使箱内识度在不小下1h内下降到室温,然后取比试样,在案温条仆下恢复3 h以上,再进行下一项试验。
4.3.3低温试验
4.3.3.1轮内设备
将试样置」案温的试验箱有效T作空间内,降温至一10士3℃,保持10 h后,通1作2 h:并准此时间内进行性能检查或测试。
4. 3.3.2舱外设备
WGB/T 9392—1988
将试样置于案温的试验箱有效1准空间内,降温至一25士3℃,保持10h后,通电.1作2h,非在此时间内进行性能检否或测试。
4.3.3.3试验结束后,使箱内温度在不小于1h内提高到室温,然后取比试样,在实温条件下恢复3h以上,或者待水汽散发完(取时间较长的一种)再进行下一项试验。4.3.4恒是湿热试验(证用了舱内、舱外设备)将试样置了室温的试验箱有效1作空问内,在3士0.5h内将箱内温度升率40土3C,相对凝度提高到91%~95%,保持10h后,通电I.作2h+并在比时间内进行性能检变或测试。试验结策后,在不小手1h内将箱内温度降到室温,然后取小试样,在温条件下恢复3h以1:或者待水汽散发完(取时闽较长的一种)再进行下项试验。4.3.5振动试验(适用十舱内、舱外设备)将试样按实船使用状态固定在振动台上通T.作。按表1规定的频率马振幅,以变额速度11. 6(±10%)
0.88(±10%)
5.1(±109%)
对12.525Hz利25~50Hz频段的试验,可用以下方法代替:使报动台在各个频率上以10m/s*(二10%)的恒加速度做止弦报动,并至少历时0.5h,以便覆盖个部额率范用。试样应在三个轴向(垂、横、纵)依次进行上述试验。在每次报动试验时应进行谐握摄案,如某部分谐振过大(一般振幅效人率不应人6)则应采取措泄,将谐娠减少到可以接收的水平,否则设各应在每个谐振频率1经受2b的耐露试验。试验期问,试样应无异常、受损现象,并进行性能检查或测试。4.3.6外壳防水试验(适H于舱外设备)采用喷咀从各个可能的方向对设备进行喷水,并避循如下条件:喷咀内径:12.5mm
喷水速度:1001./min(士5%);喷咀:约100ka(1巴);
试验时问:约30min;
喷至设备表面距离:约3m。
试验结策后,改备内部应无进水迹象。差:1)应将压力调节到获补现定喷水速净,在100kPak力下,水自出1:升到资咀以1:8m向。4.3.7盐雾试验(适川1-舱内、舱外设备)4.3.7.1盐雾试验允许在设务的零部件或材料样品上进行,如果供方能证明设各所用的材料和涂层符合试验要求,可免做此试验。
4.3.7.2盐等试验可按下列方法任选一种:。法一
盐溶液采川人选海水,其成分如下:氯化钠:25.50g;
氮化镁:2.50g:
硫酸镁:3.30g;
W氯化钙;1.10g;
薇化钟:0.73g;
酸氧钠:0.20g;
溴化钠:0.28名:
GB/T 9392 -1988
得-种成分的允许误差为士10%,上述成分加蒸水制成1L的溶液;热游液pH值为7.5~8.5(20±2 ℃)。
将试样置3盐雾试验籍内,连续喷射雾状盐游液1h,喷沉降量为1.0~2.0mL/h·80cm,然斤将其置下温度为40+2,相对湿度90%~95%的湿热箱内存放7d(1周期)。重复试验4周期,!28d。
b,方法
盐辫激采用5%氯化钠溶波,其浓度为5±0,1%,pH值为6.5~7.2(20±2C)#将试样置于35±2℃的盐雾试验箱内,连续喷雾48h,喷雾流降罩为1. 0~2. 0mL/h·80cm。4.3.7.3盐雾试验结束后,日测试样装而,不成产生过分的腾蚀和变质;最后对设备进行性能检瓷或测试。
4.3.8醇菌试验
4.3.8.1霉菌试验在设备的材料及涂层上进行,如果供方能证明设备所用的材料和涂层满足试验要求,可免做验,
43.8.2菌诚验时+将每毫升含有下列真菌:黑曲群、1出霉、出芽短梗得、宛氏拟青得、绝状古霉、帽色青霉,光袍短柄录绿色木露(各为0.5×10°~1.0×10孢子数)的混合孢子基浮液,用喷孔不人丁0.5mm的喷雾装置均匀唢射到试样整个表而,片在15min内将试样置于温度为29士1,相刘湿度不低95%的霉幽培养室中28d。
试验结束后试样表而期肉眼应石不见长露。4.4电气试验
4.4.1电源变化战验
设备在3.1.3.1条规定的各种情况下各运行15min,应能正带件。4.4.2电源中断试验
设备在止常L作时,英然中断且源,应符合本标准3.1.3.2条规定。4.4.3胤流电源极性反接试验
向改备输入个极性椎反的电源电抵,持续5min后,再接上正常电源,设备不应损坏。4.4.4抗电强度试验
抗电频度试验允许在电源部件L逆行。4.4.4.1当额定电压小于或等于60V对,在凸源输入端与机到(电源开关置下接通位置,但电源输入端不接入电网),用功率不小于500VA的可调电源馈给试验压,在5~10s内逐渐增加到500V,维持minl,无击穿利飞弧现象。
4.4.4.2当额定电压人丁60V时,在电源输入端机壳间(电开关置接通位置,但电源输入端不接入电网),用功率不小」500VA的可调源馈给试验电未,在:5~10s内逐渐增加到2000V,维持1mi成无穿利飞弧现象,
试验后,在5~10%内逐渐降低电压到低下T作电数值后,浙下试验电源。4.4.5绝缘电阻试验
4.4.5.1当额定心!卡小了或等下65V时,选用准确度为1.0级的500V兆欧衣,连接在回源输入端机壳间(电源开关置丁接通位置,但电源输入端不接入电网),在施加电压稳定后,读取绝缘电阻数值应符合 3.1.4.2a的规定。
4.4.5.2当额定人于65V时,选用准确度为1.0级的500V兆欧逆接在电源输入端一机充间8
WGB/T 9392—1988
(中源开关置强通位置,仙电源输人赠不接人电网),在施加电压稳定后,读取绝缘电阻值应符合3.1.4.2b的规定。
4.5主要技术性能指标测试
4.5.1卫显导航接收机跟踪灵嫩度4.5.1.1接收399.968MHz频率时接收机跟踪灵瞰度将信号源的频率调到399.976MHz土1kHz,输出幅度调在一135dBm;通过高频电缆连到设备价前置放人器输入端。当按收机扫描频率到达24kHz时,成出现镇定标志;或扫描频率停在:24Hz 1不动,此时接收机应处在锁定跟踪状态。然后缓偿地减小信号源的输出度。再至接收机失锁,记下不类锁时信号源的最小输出值+此值应符合3.2.1.2条规定。4.5.1.2接收149.988MHz频率时,接收机的龈踪灵敏度试验方法利所要求的结果同4.5.1.1条,只是信号源的频率应谢在149.990MHz士1kHz上。下导航接收机的跟踪灵敏度+允许采用等效的分段测试序法。4.5.2卫显导航接收机的选择性
正足导航接收机的选择性+是指卫星导航接收机前置放大器的选择性。将借号源的输出馈入到前置放大器的输入端,能置大器的输出选接超高频毫优表,将信孕源频率调到并固定在中心频率J(399.968MH:或119.988MHz)上,输出幅度固定在某一值上,这时存超尚赖毫伏表上读到的输出谁为。然后逐渐增大信号源的频率,当超商频穿伏表输出谁为0.707。时,记下此频率为力再逐渐藏小频率,当超高频衰伏表输山值为0.707。时,再记下此频举为了(小于『,1—和f—f2的数追应分别符合 3. 2. 1. 3 条规定。1.尽导既接收机的选择性+充许衰用其他等效的测楚方法。4.5.3卫民导航接收机定位精度
设备天线按使用状态固定在个位置上,加电4h后连续取50个以上效的虽定位数据,算!对真值的均方根误差,其值应符合3.2.1.7条规定。航行每背速度误差引起0.2nmile(RMS)的定位设差,在设计定型时:叫在海上航行4或用模拟的方法进行验证测革,出供需双方协商确定。4.5.4奥米加导航接收机灵敏度
利用奥米加模拟器:在前闻放大器输入端馈入相应1场渠为5±V/m的信号,以及带宽为1kHz.信比为一25113的喉声。当相位跟踪稳定后,你10s记录次位置线或坐标值,共测100个以上数据,然后不增加嗽用而把信号场强提高到50rV/m,再进行一次测量。要求95%的测划值在H平均值的土了%剂位周内,也且两个平均值相恶度小1%相位固。在以经,续度给出位暨面不能测率出位置线的情况下,则要求95%的位置测量误热应等效为位置线误差7%的相位周内。4.5.5奥米加导航接收机选疼性
奥来加导航接收机的选择性足指整个接收通逆的选择性,试验方法按4.5.2条进行,其结果应符合3.2.2.6条规定.
对不能给出位置线的设备,允许采州等效的测试方法。4.5.6奥米加导航接收机信号强度范围在奥米加导航接收机前置放大器输入端,馈入相应丁-场强为51V/m~100mV/m的信于,接收机垃能正说[作,其相位测世误差小小2%相位周。对了不能给出莅案线的设备,充许采用等效的测试方法。4.5.7更表加导航接收机定位精度奥米加定位精度在静态情况下测定,其定位取样间间隔为20~30min,择夜逆续定位并记求至少100个有效的定位数据,常山各数据对其值平均值的均方根误差,其值应符合3.2.2.10条规定,4.6电磁兼容性试验
WW.bzsoso.cOm各美标准行业资料免费下载GB/T 9392—1988
电磁兼容挫试验方法由产品标推规定。4.7可靠性和维修性试验
可靠性试验方法按GB5080.1~5080.2、GB5080.4~~5080.7的有关规定,出供需双方商定。维修性试验方法白供需双商定,5检验规则
5.1检验目的
需方对供方提交的设备进行检验,日的在于判断设各的质量是否符合要求,从而为按收或拒收将判决提供依拓:
5.2检验依据
a,产品标准;
h,己生效的订货合同或协议;
c.本标准;
d.有关的国家标准和供需双方认可的专业标准(部标推)。5.3检验分类
定型检验;
b.交收检验;
c.例行检验。
5.4检验仪表和设备
5.4.1所有用丁检验的仪表、工具利设各,必须符合产品标准的要求。白制检验设备必须经过鉴定,方能使用。
5.4.2检验使用的仪表和设备必须定期进行校准利计员,且有计量部门的合格证明,并在指定的有效期闽内使。
5.5检验项目和检验顺序
各类检验的检验项同和推祥顺序均按表2进衍,必要时可根据供需双方协议,增减试验项目。表2
拾验项H
衣面质量
抗械性能
图纸资料
齐套性
主要技术件能指标测试
连续工作时间试验
电源变化试验
电源中断试验
古流电源极性反接试验
绝螺电阻试验
抗电强度试验
高溢试验
恒定泌热试验
低湿试验
振动试
定型境验
交收检验
例行检验
W.顺
验项目
外壳防水试验
电磁兼容试验
可靠性试验
赴劳试验
舞试验
注:表宁\\表示需要做的检验喷月。5.6定型检验
GB/T 9392—1988
续表2
定型捡验
5.6.1设备在设计定型和生产定型时必须进行定型检验,交收检验
5.6.2定检验再供需双方共间组织实施,检验后应提交危型检验报告。5.6.3定型检验的试验样本应在定型设备中随机取1~2部。5.7交收检验
5.7.1交收检验应在提交的全部没备中遂台逊行。5.7.2交收检验出供需双方其同组织实施。5.8例行检验
例行险验
5.8批期生产的设备,博批均应进行例行检验,连续生产的设,至少每年进行:-次例行检验。些设务结构,工艺、村料,元器件变更是以影响设备性能讨,成进行例行检验。5.8.2侧行检验出供需双方儿同组织实施。检验后,W提交例行检验报告。5.8.3例行检验的样木,应在交收检验合格的设备中随抽取,样本的数最成视报量大小而定:批最大时,麻按批量的5%抽样批量小时+应不少了三部:批量少了五部时,可抽取·部作样本:或出供需双方共同商定。
5.9设备的接收和拒收
5.9.1设备的接收
5.9.1.1在各类检验项目已检验合格的情况下,蒲方应按合同接改供方提供的设备。5. 9.1.2供需双疗应在接收的设备合格明书上签溢章,在设备提交通知书上签署意见,并在结算荷证上签学益章。
5.9.2设备的拒收
凡属下烈情况之一的设备-诺方可予以拒收:典,三次变收检验不合格的提变批h。-次例行检验不合格的提交批;c.对靠性试验不合格。
6标志,包装、运输和贮存
标志、包装、运输和贮存应按GB1038的规定进行。附加说明:
本标准白电子T业部第:十碳究所负起草。本标淮亡要起章人工达明、武岗陆德良、谷思尧、王琪瑞、施海珍、王兰英,Wbzsoso.cOn
