本标准规定了船用Ａ级液体磁罗经和方位读数仪的技术要求、试验方法、检验规则和标志、包装、运输、贮存等。本标准不适用于干式磁罗经。 GB/T 14108-1993 船用A级磁罗经通用技术条件 GB/T14108-1993 标准下载解压密码：www.bzxz.net

t:pc. 629. 12. 053. 1

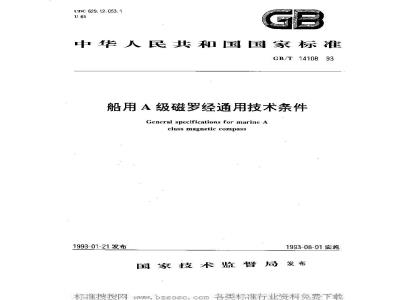

中华人民共和国国家标准
GB/T1410893
船用A级磁罗经通用技术条件
General specifications for marineAclass magnetic compass
1993-01-21发布
1993-08-01实施
国家技术监督局发布
W.中华人民共和国国家标准
船用A级磁罗经通用技术条件
General specifications far marineA class magnelic compass
1主题内容与适用范围
GB/T14108—93
代誉G133896-83
H3897.—83
本标准规定了船用A级液体磁罗经知方位读数仪的技术要求、试验方法、检验规则和标志、包装、运输、贮存等。
本标准不适用于十式磁罗经。
2引用标准
GB2423.16电T电于产品.基本环境试验规程试验J:长筹试验方法GB2423.17电工电子产品其本环境试验规程试验Ka：盐雾试验方法（133898泸游磁罗经名词术语
GB12267皓用导航设备遥用要求和试验方法CB765涂料涂疆技术条件
CB 1038船用导航仪器运输包装技术条件CB3023船舶电器设备和仪器仪表铬牌与标牌3术语、代号
本标准所用术语、代号接GB3898的规定。4技术要求
4. 1 影经在下列环境系件下应能,止常 T.作。4。罗盆的环境温度为—30~60（4b有湿，振动、盐雾利！霉菌。
4.2温度要求
除另有说明，所有技术要求均为20土3℃的温度状况下。4.3罗盆和常半架
4.3.1罗盆的外观
罗盆应保持没行损害和机械完好的状态，液体成无色，不浑浊，无絮状沉淀，罗盆应无泄蒲，罗盆内部及度盘上的涂层应无裂纹，并不起泡。4.3.2指问系统密钢的矫预力
指间系统闪磁钢应是具有高顾磁的磁性材料，其矫颜力应大于18000A/14.3.3材料的非磁性
在罗经中，除指向系统的避钢和复示岁经的传感器外，所使利的其它材料都应为非磁性材料，国家技术监督局1993-01·21批准1993-08 01实施
W.4.3.4基线的数量
GB/T 14108—93
每个罗盆应安装个指示船首方问的船首基线(主船首基线)，在常架首尾线方向的0.5'范围内它应清晰可辩。允许安装表示船尾或左右眩方向的其它基线，但也应满足 4. 3. 5 条～4. 3. 7 的规定,4. 3. 5船首基线与度盘外缘之间的距离船百基线与罗经度盘边缘之间的距离成在 1.5~3. 0mm之间,投影岁经为 0. 5~1. 5m 之间。4.3.6船首基线的宽度
基线的宽度应不大于度盘分度的 0. 5%。4. 3.7船首基线的能见度
当必盆倾斜10\或半球罗经的罗贫恢斜30时，在操能位上应能恨据腊首基线读取罗经的读数，允许装有常平架的罗经使用船肯基线板，4.3.8复示系统
复示系统不应影响读取罗经度盘的读数和用方位读数仪测定航问。4.3.9罗经度盘边缘和轴尖的关系当定向环稚方位读数仪均水平时,罗经度盘、轴尖及船首基线(如是一个点的话)利外常平架轴线均应与罗盆的带平架轴线在：个水平面上,误差不大于1mm，4.3.10常架两轴线间的关系
内，外两常平架轴线相交的角度应是90\士1\，还过常平架轴线的两垂直平面应相交在离轴尖1mm以内。所有的端间隙都不应使其超出公差。4.3-11项部和底部被璃的厚度
使用非钢化玻离制造时.罗欲(包括半球式罗经罗盆)玻璃的厚度至少应为4.5mm。使用钢化被璃时,其厚度至少应为3rm。当使用不同于玻璃的材料时其强度应相当于4.5tim厚的非钢化璃。4.3.12水位
当常平架环保持水平状态，无论方位读数仪，附件或放大镜安装与否，罗盆应该平衡,其定问环或顶部玻璃稳定在水平面2\以内。
4.3. 13内带平架轴的摩擦
当常平架环保持水平状态,伙罗盆倾斜 5\时,罗益应能返回到水平面 2以内。4. 3. 14罗流的运动自由度
常平架环处丁水平时罗盆应能用绕内环轴线自由旋转达40°。内,外常平架轴应使用相同类型的轴承。4.3-15转动惯量
指向系统对广通过轴尖、宝石支承面的所有水平轴线的转动惯量基本相等。4. 3. 16半球罗经指问系统的自由度在无常架支承的罗经中,指向系统的白由度在任意方向上应大」30°。4.3.17指向系统恤斜的由度
4罗盆向任意方向倾斜10°时,指系统应在其位置上保持自由状态。4.3.18指向系统的磁钢的磁矩
指向系统中磁钢的磁矩应大于下图所给的数值。2
W.E
GB/T14108-93
使盘点:,mm
4.3.19指向系统的磁钢的长度
指向系统中邀钢的长度不火于85mm。4. 3. 20 轴尖的定中心
轴尖与通过罗贫内缘直径中心的垂线的偏离不大于0.2m14.3.21枢轴轴承的高度
如果极轴轴承安装一个重直弹簧架，那么轴尖的高度应使指均系统完全浸没在液体中。4.3.22罗经的半周期
指间系统的半周期应大了/2600/Hs。H为试验地点的磁通案度的水平分量，些位为nT(以下同）4.3.23罗绕的强匣尼或非周期
引偏磁了午年间之后的恢复时间不人于/57600/1s。4-3-24支承力
当罗经度盘直径等于或小于135mm时,指间系统在罗经液内施加}枢轴轴承1:的力应在0.04~0.10N之间，当度盘直径大于165m时应在0.04~0.14N之间。4.3.25垂首磁通案度对指向系统水平的响经衡后的指向系统装入罗盆后，其倾角不人于：东西向，0.5案-北向，（0.510.038)*个是以T为单位垂直磁通密度在一个地点和另·个地点的数值之间代数差的绝对值。4.3.26罗经度盘的分度
罗经度盘应以度为单位分度，从北以000°或360\并始从上往下看为顺时针行间标度。3
W.G/714108—93
每10°用相成的数字表示，主点方位亦可做出标志。另外北方立可用合适的符号收示，度盘两面部右刻度时，它们的刻度成在0.2°公差内柜重合。4.3.27罗经度盘的可读性
距离驾驶罗经1.4㎡处，在口光或人造光下，具存正常视力的人，应能看清度盘的刻线、数字和字。
反射和段罗经,具行正常视力的人在日光和人造光下距潜望镜1m的地方能看清并读取船首基线及其两测各15\的罗经度盛的扇形图象.允许使用放大装盘。4.3.28相对方位坏环的刻度
若标罗经装有测量相对于船首方位的相对方位坏，刻度应按顺时计方向分成360°每10\标一个二位数，因而通让方位读数仪观察，000即是船首方间。4.3.29指向误差
指问误差在任意航同上不大于 0. 5%。指向误差,为指向系统的结构误差出下列各项组成：指向微例相对下度盘分度的方位误差（对准误差)；H.
1.罗经度盐分度误差：
c。 岁经度盘分度相对于度盘旋转中心的偏心度。在复示罗经中，指向识差是措不带传感器的岁经的指向误养，复示罗经中的传感器无论如何摆放，对罗经指问系统的影响,在任航间1:都不大下 0.5%,主罗经与复示器所指示的航向相差不人于0.54.3.30船首基线误差
船首基线误差应不大于0.5°。
船首基线误差是罗征和常平架的一种结构误荒,取决于船古基线,板轴轴苯的相对位肾及常平架纵轴的方问。
4.3.31摩擦误差
磁罗经的摩擦误差不人于(3/H)。4.3.32涡动误差
当罗经以6°/s的速度旋转时、涡动误差应不大于（180/13°。当罗经以1. 5°/s的速变旅转时:度盘真径大T或等下200mm时，满动误差不人于（54/H)%度盘直径小十200mm时，误动误差不大于（36/11)。4.3.33感成误差（指问磁钢的排列）磁罗经的感应误差即系数 H 对系数 D 的比值不大于 0. 08.4.3.34 方位读数仪的定中心
方位读数仪(桥式或环式)的旋转轴与遭过轴炎的罗经度盘的垂直旋转轴之问的距离不大于. Emrm.
4. 3. 35 方位坏刻度的偏心误差通过相对方位坏刻度中心的垂置线应该在轴尖（1.smm范围内。4.3.38制造报告
制造」应提出一份书面报告，其中包括在别式试验中不能检查的娜些要求,这份报旨包括下列各点：
指问系统磁钢的矫顽力
罗盆内部揉退要其有良好的质整，并在两年的时问内，即使温度在30～60么范内变化或由下任何只他原因的彤响-不应变质，或使罗经不能使用（例如徐层的退色或起泡不成减弱分度的清晰度)：
W.bzsoso：comd.
GR/T 14108—93
在h中所述情祝下，罗经液不会再现任们明显的变色，而使罗经不能使用；罗盆顶部和底部使用的玻璃或非钢化坡璃材料的强度；罗经度盘材料不摄变形：
指间系统对于通过轴尖、板轴轴承的所有水平轴线的转动量基本相等，擀向系统磁巾面与内常平架粘线之间的垂南距离；20℃时射尖上的支承
常牛渠内、外轴承的同型号！
构成指问系统的碰棒长度或磁环置。4.4罗经柜和校正装置
4.4. 1A1型罗经析及校正装置
A1型罗经相的设计和产度，应便得罗经指向系统的邀钢距离罗经矩底的下表面应大于1.Um。4.4. 1.1 材料
除「校正装置（包括复示系统的某些零件）。罗经柜及配件只能是满足一定强度要求的非醛性材料。4.4. 1.2安术装暨
当岁经柜向任间方向倾斜达40°时，琴经定向环应保持在水平面2°以内。并能保证罗经作证何游洋气候条件下都不离位。
4.4.1.3常平架轴的摩擦和罗盆轴的摩操罗盆在任例方向上倾斜5\,恢复水平状态后，应过到水平前2以内。4.4. 1.4常+架轴与轴的间源
常平架级轴在其辅承内.沿纵向的移动应不大于0.5mni。4.4.1.5弹黄悬的罗盆常平架的水平运动罗莅和常平架离开正常位曾向任何方间的水平运动都不大于5mm。4.4.1.6方位读数仅对用弹费悬持的罗然的影响由方位读数仪重量引起的累盆中心的垂直位移应不大了3mm。4.4.1.7纵向标志的精度
在罗经柜上所示出的首尾线标记,应处在与常平架纵辅同一个整直平商内,误差不大于0.与°。罗经柜中应提供条牛，以梗能转动罗经板，校正其相对于船舶纵向线的任何不重合度，校正的角度在4°~5之间。
4.4.1.8从投影和反射图象读出的罗经航向与从船首站线读山的航向应一致，误差不人于0.5°。4.4. 1.9较正装餐
校正磁钢应有高面磁和矫薄力不小卡18000A/m的磁性材料。软铁较正材料应有高导磁率和矫顽力不大于160A/m和可略不计的剩磁。校正磁钢的指北端标记1红的颜色，感提烘一个合适销装估（例刻标尺），任例时候部能指示校正装置的位皆，供水平校正碰钢使用的孔或槽应有编号。
4. 4. 1.10水半校正磁钢的校法能量及位置水校正磁钢校正系数B和系数C的能强应大I(1350/H)°当指问系统是带规形式时.水平校正磁解使用的代和槽，应确保水乎校压微钢与指向系统的磁钢之间的距离，大于水平校证磁钢长度的两倍。4.4.1.11水平校止磁锅的辅线重合性差水然间磁锅和而燃的方向，与外常平架朝线或其垂线方问的离分别不大下2”。磁钢的方向还应分别在水平面2°以内，
4.4.1.12水平校正磁钢的位置误差常规形式的纵定和横尚水半校正磁钢的中点，应分别位习通过常架的横、纵轴的垂直平面内，误W.差不大于5tum
GB/T 14108—93
4.4.1.13倾料误差校工磁钢
倾斜误差较正磁钢应能在指向系统的磁钢位置上，产生个一75～+75%T的垂直磁通密度，4.4.1.14倾料误差校正磁钢的支承装置如无专用设备，效置倾斜误差校正磁钢的管子，应安装在罗盆下面的罗经柜的垂直牛心线上。并且倾斜误差校正磁铜应对称排列，倾斜识差校止燃钢的上端与指向系统的磁钢之间的距离，应大于校正磁钢长度的两倍。
4.4.1.15象限H差较正装骨及校正能量罗经应配备象限白差校正装肾，其校止系数D的能量应大F10°。当罗经柜垂直放置时，该装骨的对称水平面与指向系统的磁钢中心的求平面的偏差不人于15mm。且该裂置能在其轴线方向上沿着罗经柜的径向移动。该装置与常平架横轴方向的误差不大十2°。4.4.1-16佛氏棒的校正范围
罗经柜应配备佛氏棒校正装罩，校止也感应垂直磁场引起的系数B的能量应大于15，试验地点的磁倾前为67”。
4.4.1.17佛氏棒的位置
佛氏释顶端1/12长处，应位于指向系统的磁钢的水平面内，误差不人于土10mm。佛氏样的垂首轴线与指向系统中心的距离应大于250mm，如使用空心佛氏棒，其孔的直径应不大下外径的40%。4.4.1.18佛氏的角度bzxZ.net
罗经指向系统中心到佛氏棒轴线的垂线与常平架纵向轴线方向火角的误差不大于2°。4.4.1.19校正线
如果船舶装有消微线图时，罗经柜应有便于安装校正线圈的位置。4.4.1.20照明设备
罗经柜应有使用船上电源和应急光源照明度盘的设备，在投影和反射罗经柜中，它们应能提供一个清晰约图象，使于在能手位置观测，许有谢节灯光的装置，以便在操能者的位置和在罗经柜中调节照明。灯泡、插头、插座、开关，调光装置和线路，不管通电与否在罗经的任意瓶问上不应有磁非影响，4.4.1-21制造厂报告
制造厂应提出一份书面报件，其中包括在型式试验中不能查证的那些要求，这份报告应包括下列务点
所提父罗经的指向系统磁钢中南和常平架轴承中心之问的垂直既离b除了校正装置（包括复示系统某些零件)以外，罗经柜和配件应不使用磁性材料，当罗经拒的外壳来用大然木材时，应使用风干的热带硬木（例如柚木），如果罗经柜使用其他任何木材，都应是风下了的硬木，或船用板。当使用的不是木材时，应对它的特性加以说明；所使用的全部材料都应有足够的强度；d.
校正磁钢的矫顾力；
软快校正林料只有高的导做率和不大于160A/m的矫顽力和可忽略不计的剩磁；f.
么。木制部件只用粘合剂连接时，注明所用粘合剂的类型。4.4.2A2型罗经柜及校止装置
4.4.2.1应符合4.1.1.1条~4.4.1.6条；4.4.1.8条~第4.4.1.9条第4.4.1.11条第4.4.1.12条，第4.4.1.19条～第4.4.1.21条等十三条的规处。4.4.2.2纵向标志的精度
罗经柜的首尾线标记，应处在常平架纵轴垂直平面内，偏差不大于0.5%。4.4.2.3水平校正磁钢的校正催及位置水平校正磁钢校正系数B和系数C的能量应大于（1350/11)°6
W.GB/T 14108—93
但水平校正磁翊不应过分接近指向系统，避免磁场产作晰变，罗经柜横倾或纵倾15\时，在任意航向上产生的白差不人于(40/H)。4.4.2.4倾斜误差校正磁钢
应符合4.4,1.13条和4.4.1.11条的规定。恒倾斜误差校止磁钢不应过分接近指向系统，避免场产生畸变，岁经板横倾或纵倾15\时，在任意航向产生的白差不大于（80/H）。4.4.2.5象限白差校正装置
如果有象限H差校正装臂，其校正系数D的能直应大」7°。H他应符合第4.4.1.15条的规定。4.4.2.6佛氏棒
如果有佛氏格装置则应符合4.4.1.17条和4.4.1.18条的规定。4.5方位读数仪
4.5.1方位读数仪的类型
I类：瞄准器（塑远镜-瞄准器）.它能精确瞄准远距离日标。「类：方位镜（梭镜仪-场姆逊型）.在偏航角不大于5\时，它能测得低精度方位。■类：哑罗经.这种哑罗经可单独使用也可与A2型罗经配合使用。无论A2型罗经板的尺寸和位置，对于难测得的方位都可用哑多经测得，4.5.2材料的非磁性
方位读数仪的所有零件都应由非磁能的材料制造。4.5.3在罗经上的安装
方位读数仪应在H被用的罗经1旋转自如，例而移动引起的读数误差应不大于0.2°4.5.4气泡水准仪的精度
【类方位读数仪的气泡水推仪可使用调节螺丝调整·它的零位应指示罗经顶部玻离或窕向环的水平位置,误差不人于 1°,
4.5.5视野和高度范围
4.5.5.1方位读数仪的水平视野在其视线的每--侧应大」5°4.5.5.2方位读数仪的高度范围：1类:平线以下5\和地平线以上30°之间,【类和类：地乎线以下5°和地平线以上60°之间]，4. 5. 6「类瞄准器的精度
4. 5. 6. 1照准器的平行度
瞄准器,1的目标照准器的垂直方位线和观察照准器的狭缝应五柜平行。4. 5. 6. 2照难器的垂直度
暗准器上的日标照准器和观察照准器所确定的瞄准面，应分别垂直于部玻璃或定向环，并应通过方位读数仪的旋转轴线利度盘方位上的水乎方位线以及定向环分度上的相对于船首向的力位标志。4.5.6.3观察镜的安装与调整
用来测量高月标方位的观察镜的安装与调督，应使得反射平面在任何位骨上帮平行十腊准面，误差不人丁表1的规定。如镜子是双面的，两个镜面部应满足这些要求。允许使用调螺丝。表1方位误差(与水平1的方位的差异）观察日标和高度
在水面以下 5\和水平面以上 30°之间大于水平面以上30°
4.5.6.4，镜了和遮光罩的失真度最人允许误差《\）
W.CB/T 1410893
无论有斤诞光罩，方你误差成不人于表1的规定。4. 5.6. 5棱镜放人镜
用棱镜放大镜读取的度盘方位与水平线「的读数之差应不大于0.3°。4.5-7|类方位镜的精度
4.5.7.1透競的焦距
瞄谁逐镜的焦距应为岁经度盘半径的1.12价。4. 5. 7. 2 透镜的调整
应设置一个装實能调逐镜到罗经度盘(刻度)边缘的距离，使其等于透镜的焦距，4.5.7.3棱镜轴与瞄准线的垂直度棱镜轴应垂直于畸准线，当雅确电瞄推一个目标时，在任何船首方向上读取的方位误差应.不大于表2第二栏的数值.
表2方位精度
被观察物体的高腹
“水平面以下5\和水平面以上0°水平面以1：40\和50之间
水半面以上27
4.5.7.4棱镜轴应平行罗经上部被璃平面最人充许误差(\)
梭镜绕白轴转动，读取的方位的任何变化应不大下表2中第三栏的效值。4.5.7.5方位镜的色镜误差
人允许说差()
棱镜应能将3m以外的光线透射到度盘刻度上+然后将遮光罩放在一条直线L:，否则应调惨瞄准线。
在棱镜下，充许使用校止螺订。4. 5. 7. 6方位读数仪的水平
方位读数仪应水平,误差不大于 1°(见 4. 5. 4 条)。4.5.8投影机
当远距离才能产生阴影时,旋转罗经和杆,应检验其垂直度和中心度。4.5.9哑罗经
4.5.9.1罗经的精度应符合4.5.6条的规定。4. 5. 9. 2 哑罗经在它的带平架中的运动白由度底人于 40°4.5.9.3哑罗经的方位读数误差应不大”-0-5°。5试验方法
有或无发选指示系统的罗经都应该进行实验，除无常平架并只供操能用的罗经外，裂盆成逆同其带平架的内外环一起试验，
除另右说明外,所有试验都在20士3℃的温度下进行5. 1日测检存 4. 3.1 条; 4.3. 1 条:4. 3. 6 条; 4. 3.8 条; 1-3. 15 条;4. 3. 26 条~4. 3. 28 茶;4. 3. 36 条 4. 4. 1.9条;2. 4. 1.14条;4. 4. 1. 19条;4. 4.1. 20条;4. 4. 1. 21条;4. 5. 6. 1 条+4. 5. 6. 4条;4. 5. 6. 5条;4.5.7.2条14.5.7.5条14.5.8条等共二1杂的规定5.2环境试验方法
5.2.1高温试验的检查
将罗盆从室温缓慢加热到十6士2℃,并H保持登少8H。此括,罗盆应不出现任伺机械损伤和变形、W.bzsoso：comCB/T 14108--93
泄漏和气池，罗欲内液体租涂层不应出现任何变质，罗盆内的液体应清澈·指问系统不变形，措向系统必须总与轴尖接轴。罗经的半周期和率擦误差应符含4.3.22条和4.3.31条的规定。5. 2.2低温试验的检查
将罗盆缓慢冷却到一3心土2℃并且保持至少8H，此店；罗盆应不出现任何机械抵怖和变形，和气泡.罗盆内的液体应清澈，不冻结、不退色、不分离出抗凝物.指向系统不变形，指向系统必须总与轴尖接触。罗终的半期和摩擦误差应符合4.3.22条和4.3.31条的规定。5. 2. 3 显热试验的检查
显热试验按GB12267的规定进行
将罗经置于在温度为 40L:3℃,相对温度为 93土2%的试验箱内,持续10h.试验结策后,罗经应符合下列要求；
a，通电后罗经能正常工作；
b.各独立导电部分之间和导电部分与金属外壳的绝缘电座应不小于0.5Mn；：罗经主要零件无明显脑蚀
、罗经表面油康应符合CB 7651级的规。5.2.4搬动试验的检查
振动试验按GB12267规定进行。
战验时将罗经紧同在振动台上,按表β的规危,以每分钟一个倍程的速率往复扫摘,每频段扫描至少15min。
率,Hz
12. 5 ~25
25~~50
罗经仅在垂直方向进行振动试验振幅mm
±1.6(=10岁)
±0 38(+10%)
±10±10）
罗经在振动拓描中发现在某·癫率上有共振现象，应消除，如不能消除，则应在该频率上作2h耐久振动试验。若未发现有共振新率，则在15Hz率上振动2h，试验过程中，应能读取罗经度盘上的刻度，试验结束后，双经应无机械损伤和零部件松动现象。5.2.5盐等试验的检查
盐雾试验按GB 2423.17的规定进行。严醋等级应为每喷雾 h之后,在湿热条件存放 7d 为一周期，共四周期。
试验结束后,測检查零部件,涂料,材料没有过分的损坏或腐蚀。5.2.6南试验的检查
霉菌试验控GB2423.16的规定进行。试验箱的温度为29士1℃和相对湿度为大于95%，试验时间为28d。
试验结束后，日测检查零部件、涂料、材料应者不到霉菌生长。5. 3.罗盆和常平渠
5.3.1矫顽力的检瓷
据矫顽力测试假进行检查。
5.3.2材料的非磁性质的检查
结合5.3.24茶对罗盆和常平架逆行非避性质的检在。5.3.3船首基线与度盘外缘之问的距离的检查可用装在罗盆边缘顶部的镜规，或用~个可移动的显微镜进行检查。W.或者当罗盆拆开时可直接测量。对于半球罗经,仅限于型式试验。5.3.4船首基线能见度的检查
GB/T 14108—93
在倾角可调节的旋转平台上进行检查。5.3.5罗经度盘边缘和轴尖的关系的检查将罗莅打开，用深度尺从一固定的水平基准面进行测量。5.3.6带平架两轴线问关系的检查轴线之间的角度可用试验台的分度来测里转动罗经支架.使两带平架轴线相继通过分度中心的垂直观察平面就可测最。
相交线的测定可以在试验台上进行，测量岁盆支架在垂直于任一常平架轨绒方向的位移。5.3.7顶部和底部被璃的厚度
用千分尺测量。
5.3.8水平位置的检查
将有合适灵敏度的气泡水平仪放在顶部被璃或定向坏上进行洲量。5.3.9内常平架轴的障擦的检查
可以习诞斜仪或气泡水平仪进行检查。5.3.10罗盆运动自由度的检查
可将倾斜仪放在顶部玻璃或定向环上测量。5.3.11半球罗经的指向系统的自由度的检查在倾角可调节的旋转平台上检在。5.3.12指向系统倾斜的自山度的检查在领角可调节的旋转平台上测量。5.3.13指向系统的磁钢磁矩的检查可用磁力仪(偏转法)或其他相当的方法进行测量。5.3.14指向系统的磁钢长度的检查川用台移动式显微镜或刻度尺来测量。5.3.15轴类的定中心
在试验台进行试验，罗靠处于水平状态，测量其内缘中心和轴针相继进入试验台中心所需的位移。5.3.16枢轴轴承的高度的捡查
将罗盆打开，以罗盆边缘作为基准平面，可用深度尺来进行检查。5.3.17罗经半周期的检益
将稳定后的罗经度盘偏离磁了午线40\后，并在此状态下至少保持10g，然后松开并测量最初两次通过原示航向的时间间隔即为非周期。使度盈反间偏转，进行重复测量，并取其平均值。半周期可用秒表或其他相当的仪器测量。5.3.18罗经的强附尼或非周期的检益将罗经度盘偏转90%，在此至少保持10s，然后松开，最终返回磁子年线的1°以内所需的时间应符合4.3.23条的规定，
使度盘反向偏转，进行重复测量，并取其平均值，可用秒表或,其他相当的仪器测量。5.3.19支承力的检查
当罗盆打开后，可用天平进行检查。5.3.20乘直磁通密度对指向系统水平的影响的检查通常的液体罗经，这个试验应在罗盆拆开时进行，如罗盆密封时，可用一个光学仪碍进行检查。半10
W.罗经的试验可在罗贫拆并时进行捡查。5.3.21指问误差的检查
GB/T 14108—93
试验可在经试验台上进行，将罗经度盘的旋转中心调整到试验台的旋转线上之后，用一个塑远镜或任何其他相当的方法，其垂直瞄准面通过试验台的旋转中心且预光与子牛线对准，就叫布度盘分度上读取指向误差。测量至少应在四个等距离股首向上逆行，当测让时应轻敲顶部玻璃，以消除摩擦误差（见5.3.23)
5.3.22船首其线误差的检在
检验可在罗经试验台上进行.把常平架纵轴线调到通过战验台旋转中心的垂自观察面上，并读出主分度盘游标卡尺的读数。此后，将辅突谢到试验台旋转中心，并转动罗经支架，立到基线位丁垂直观察面为止,所靛转的角度就是船首基线误差。5.3.23摩擦误差的检查
给指向系统2°的初始偏转，并在此位置上保持10s，然后放开指向系统应能返回离初始位置的(3/H)\以内。使指向系统反向偏转逆行重复试验，所得两次数值的平均值作为摩察误差。5.3.24涡动误差的检查
罗经以6°/s的速度在水平面句速旋转，罗盆旋转180°片，度盘相对磁了午线的偏转应不大（108/H)°
外一方法，当罗盘以1.5\/s的勾速旋转360°后,在任意力向上测度盘偏转不人十下列数值：8。度盘直径人于或等于200mm 的罗经(54/1)b.度盘直径小于200mm的罗经(36/H)应在罗经旋转180°或360°之后开始观察，在给罗经液体相当稳定时闻以后使罗经反向旋转进行重复测量所得的数值的平均值为罗经的泻动误差。5.3.25感应误差的检查
这个试验应用梅尔多的“四校正器”法或其他相当的方法进行。在试验中，将罗经安装在罗经试验台上·两个软铁校正器对称旋转中心，配胃在条通过少经中心的直径的两端。然后，围绕固定的罗经，旋转这两个秋铁校正器，计算出系数D。为了消除象限白差、在离中心等此离处.再配置两个完全相同的校正器，这两·个新加的校正的连线与原来一对校正器的连线成直角。然后围绕罗经，旋转四个软铁校正器，计算出系统11。由这些数位以得出系统 H对系统 的比值。5.3.26方位读数仪的定中心的检查按照方位读数仪的结构，可以根据罗经顶部玻璃上的压痕或中心凸起来确定靛转轴线，或老根握定向环的内、外边缘，也可按罗盆外边缘的中心来定。在罗经试验台上，使罗经处丁水平位置，测量其轴尖和方位读数仪的旋转轴线相继与试验台旅转轴线相重合所需的位移。5.3.27方位环刻度的偏心误差的检查将罗益拆开并安装在罗经试验台上，调整轴尖与罗经试验台的旋转中心重合，用望远镜观测相对方位环刻度的偏心距。
5.4罗经柜和校止装置的检查
5.4.1A1型罗经柜和校正装置的检查5.4. 1.1支承装置的检查
将罗贫课持水平使罗经柜倾斜时或者罗经柜保持水平使罗盆倾余寸,用一倾斜仪来测最倾斜的角度应符合4.4.1.2条的规定。
5.4.1.2常平架轴的摩擦和罗盆轴的摩擦的检查水平状态下，用水难仪和方位读数仪等仪器来粒查。5.4.1.3常平架轨与轴承的间隙的检查11
W.
