本标准规定了采用球形顶杆测定织物顶破强力学的方法，包括在试验用标准大气中调湿和在水中浸湿两种状态的试样顶破强力试验。本标准适用于各类织物。 GB/T 19976-2005 纺织品 顶破强力的测定 钢球法 GB/T19976-2005 标准下载解压密码：www.bzxz.net

ICS59.080.30

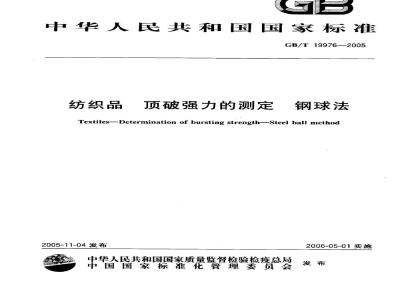

中华人民共和国国家标准
GB/T19976—2005
纺织品
顶破强力的测定
钢球法
Textiles-Determination of bursting strength-Steel ball method2005-11-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-05-01实施

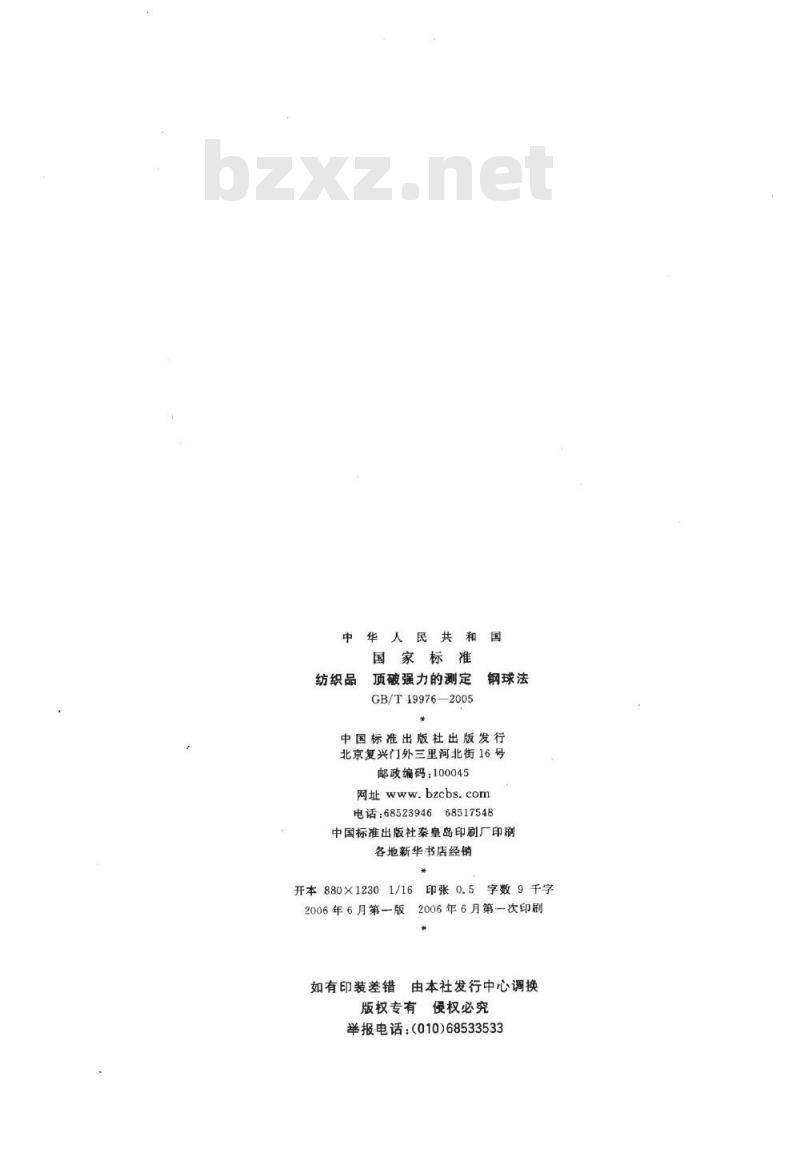

中华人民共和国
国家标准
顶破强力的测定
钢球法
纺织品
GB/T19976—2005
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5
字数9千字
2006年6月第一次印刷
2006年6月第一版
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
GB/T19976—2005

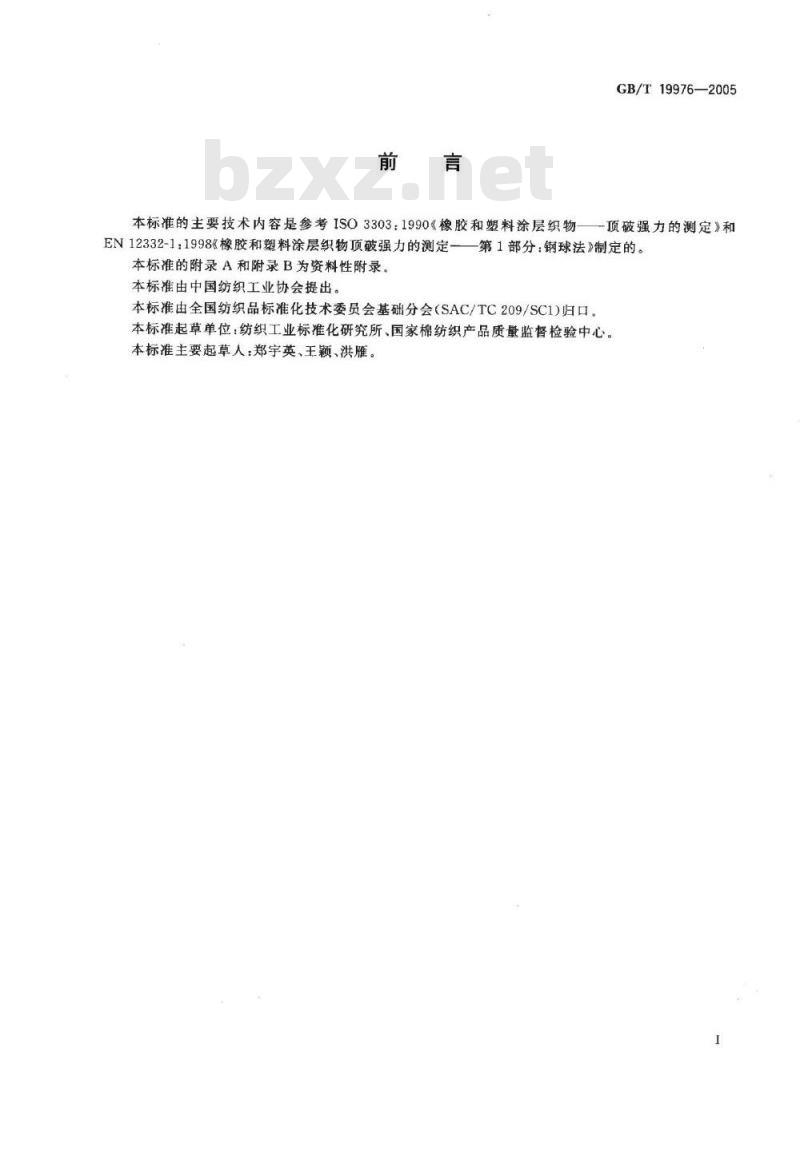

本标准的主要技术内容是参考1ISO3303：1990《橡胶和塑料涂层织物—顶破强力的测定》和
EN12332-1:1998《橡胶和塑料涂层织物顶破强力的测定一本标准的附录A和附录B为资料性附录。本标准由中国纺织工业协会提出。一第1部分：钢球法》制定的。
本标准由全国纺织品标准化技术委员会基础分会（SAC/TC209/SC1)归口。本标准起草单位：纺织工业标准化研究所、国家棉纺织产品质量监督检验中心。本标准主要起草人：郑宇英、王额、洪雁。1范围

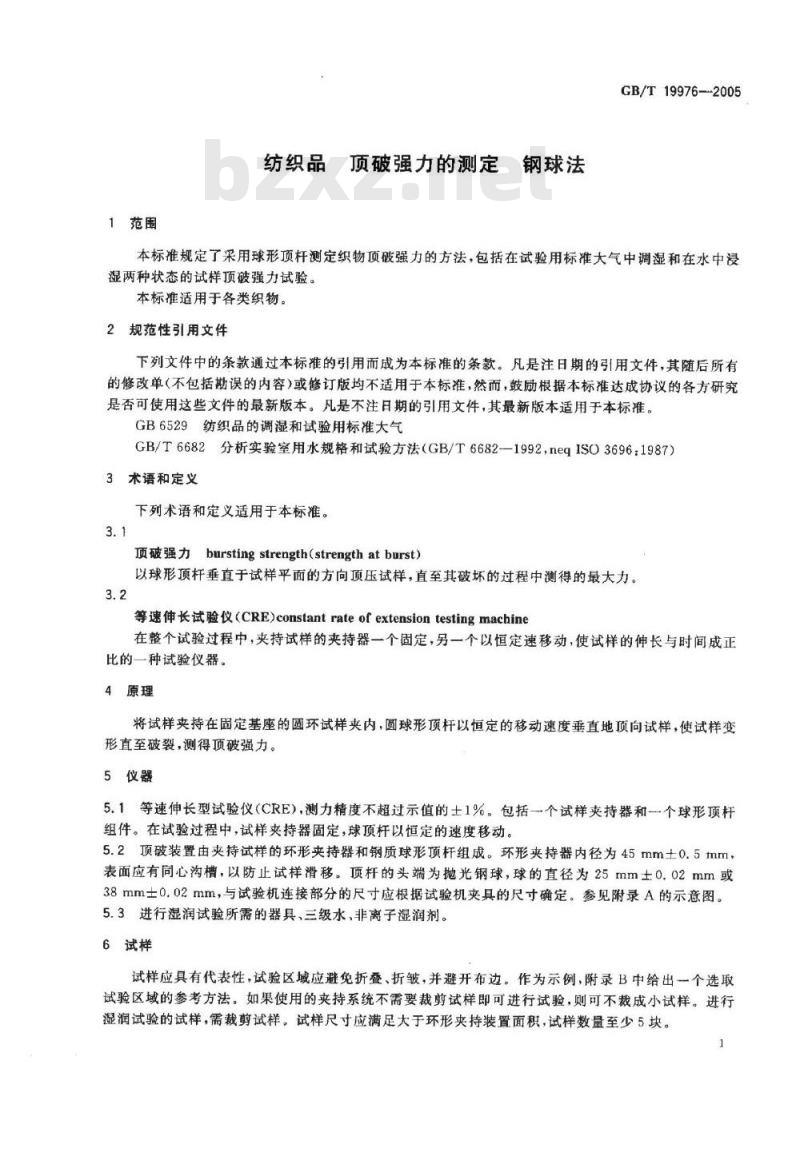

纺织品顶破强力的测定钢球法
GB/T19976-2005
本标准规定了采用球形顶杆测定织物顶破强力的方法，包括在试验用标准大气中调湿和在水中浸湿两种状态的试样顶破强力试验。本标准适用于各类织物。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6529纺织品的调湿和试验用标准大气GB/T6682分析实验室用水规格和试验方法（GB/T6682—1992neqISO3696：1987）3术语和定义
下列术语和定义适用于本标准。3.1
顶破强力bursting strength(strengthatburst)以球形顶杆垂直于试样平面的方向顶压试样，直至其破坏的过程中测得的最大力。3.2
等速伸长试验仪（CRE）constantrateof extensiontestingmachine在整个试验过程中，夹持试样的夹持器一个固定，另一个以恒定速移动，使试样的伸长与时间成正比的一种试验仪器。
4原理
将试样夹持在固定基座的圆环试样夹内，圆球形顶杆以恒定的移动速度垂直地顶向试样，使试样变形直至破裂，测得顶破强力。
5仪器
5.1等速伸长型试验仪（CRE)，测力精度不超过示值的土1%。包括一个试样夹持器和一个球形顶杆组件。在试验过程中，试样夹持器固定，球顶杆以恒定的速度移动。5.2顶破装置由夹持试样的环形夹持器和钢质球形顶杆组成。环形夹持器内径为45mm土0.5mm，表面应有同心沟槽，以防止试样滑移。顶杆的头端为抛光钢球，球的直径为25mm士0.02mm或38mm士0.02mm，与试验机连接部分的尺寸应根据试验机夹具的尺寸确定。参见附录A的示意图。5.3进行湿润试验所需的器具、三级水、非离子湿润剂。6试样
试样应具有代表性，试验区域应避免折叠、折皱，并避开布边。作为示例，附录B中给出一个选取试验区域的参考方法。如果使用的夹持系统不需要裁剪试样即可进行试验，则可不裁成小试样。进行湿润试验的试样，需裁剪试样。试样尺寸应满足大于环形夹持装置面积，试样数量至少5块。1
GB/T19976—2005

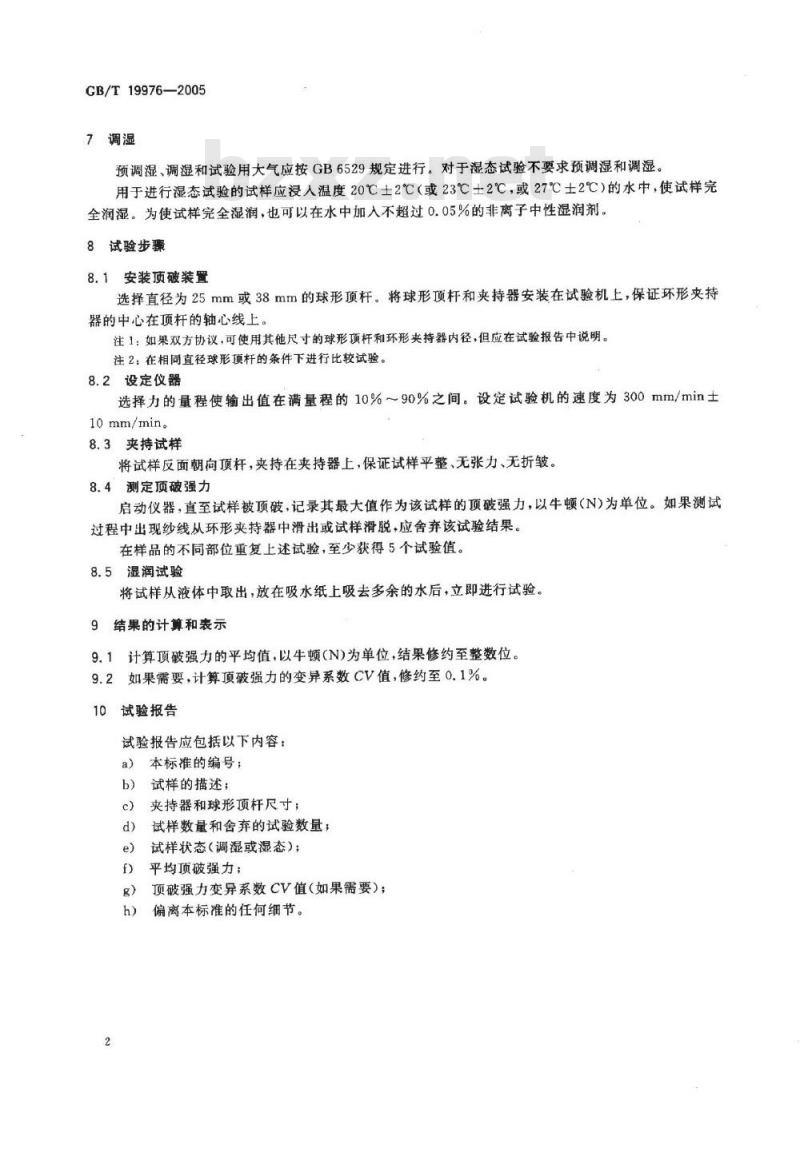

7调湿
预调湿、调湿和试验用大气应按GB6529规定进行。对于湿态试验不要求预调湿和调湿。用于进行湿态试验的试样应浸人温度20℃士2℃（或23℃±2℃，或27℃士2℃）的水中，使试样完全润湿。为使试样完全湿润，也可以在水中加入不超过0.05%的非离子中性湿润剂。8试验步骤
8.1安装顶破装置
选择直径为25mm或38mm的球形顶杆。将球形顶杆和夹持器安装在试验机上，保证环形夹持器的中心在项杆的轴心线上。
注1：如果双方协议，可使用其他尺寸的球形项杆和环形夹持器内径，但应在试验报告中说明。注2：在相同直径球形项杆的条件下进行比较试验。8.2设定仪器
选择力的量程使输出值在满量程的10%～90%之间。设定试验机的速度为300mm/min士10mm/min
8.3夹持试样
将试样反面朝向顶杆，夹持在夹持器上，保证试样平整、无张力、无折皱。8.4测定顶破强力
启动仪器，直至试样被顶破，记录其最大值作为该试样的顶破强力，以牛顿（N)为单位。如果测试过程中出现纱线从环形夹持器中滑出或试样滑脱，应舍弃该试验结果。在样品的不同部位重复上述试验，至少获得5个试验值。8.5湿润试验
将试样从液体中取出，放在吸水纸上吸去多余的水后，立即进行试验。9结果的计算和表示
9.1计算顶破强力的平均值，以牛顿(N)为单位，结果修约至整数位。9.2如果需要，计算顶破强力的变异系数CV值，修约至0.1%。试验报告
试验报告应包括以下内容：
a）本标准的编号；
试样的描述；
夹持器和球形顶杆尺寸；
试样数量和舍弃的试验数量；
试样状态(调湿或湿态）)；
平均项破强力；
顶破强力变异系数CV值（如果需要）；偏离本标准的任何细节。
附录A
（资料性附录）
顶破装置示意图
Φ45±0.5
图A.1顶破装置示意图
球形顶杆
GB/T 19976—2005
单位为毫米
上夹持器
下夹持器
GB/T19976—2005
附录B
（资料性附录）
试验区域的选取
在没有织物取样的规定下，可采用图B.1给出的示例方法。150mm
织物幅宽
GB/T19976-2005
试验区域的建议部位
版权专有侵权必究bzxZ.net
书号：155066·1-27439
