CJ/T 31-1999
基本信息
标准号： CJ/T 31-1999
中文名称：液化石油气钢瓶金相组织评定
标准类别：城镇建设行业标准(CJ)
标准状态：现行
发布日期：1999-06-04
实施日期：1999-06-04
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1269103
标准分类号
中标分类号：建材>>公用与市政建设器材设备>>Q82供气器材设备
关联标准
替代情况：原标准号CJ/T 38-1991
出版信息
出版社：中国标准出版社
书号：155066.2-13604
页数：14页
标准价格：15.0 元
出版日期：2004-03-23
相关单位信息
起草人：詹孝慈、阎晓峰
起草单位：庆安宇航设备公司
归口单位：全国气瓶标准化技术委员会液化石油气瓶分委员会
提出单位：建设部标准定额研究所
发布部门：中华人民共和国建设部
标准简介
本标准规定了液化石油气钢瓶主焊缝金相组织评定，母材晶粒度评定及脱碳层深度评定。本标准适用于液化石油气钢瓶主焊缝及母材金相组织的评定。 CJ/T 31-1999 液化石油气钢瓶金相组织评定 CJ/T31-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

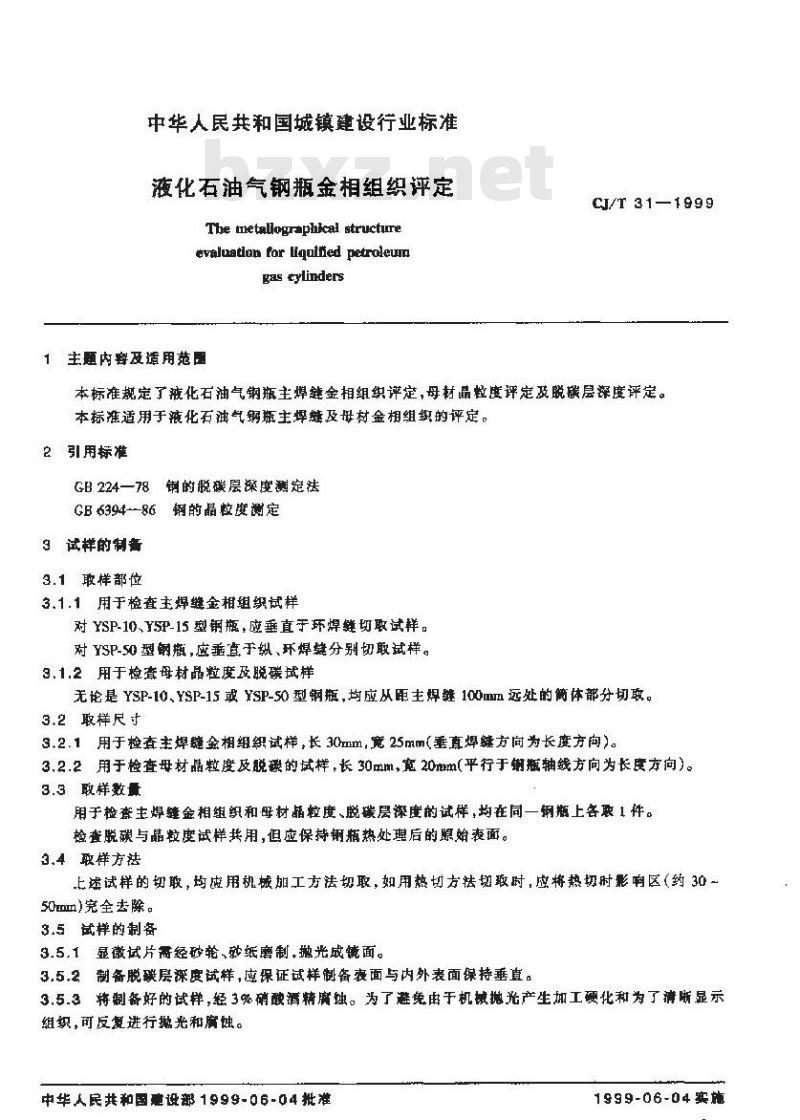

中华人民共和国城镇建设行业标准CJ/T 31—1999
液化石油气钢瓶金相组织评定
The metallographical structure evaluationfor liquified petroleumn gas cylinders1999-06-04发布
中华人民共和国建设部发布
1999-06-04实施
CJ/T 31-1999

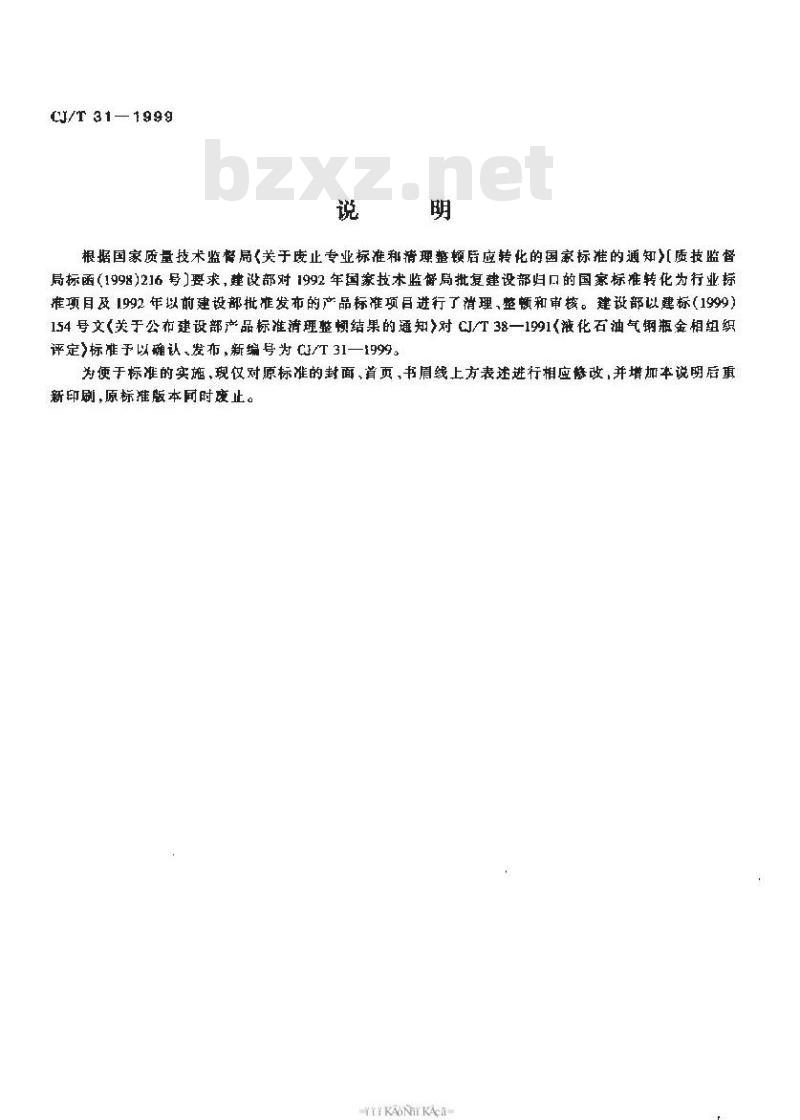

根据国家质量技术监督局关于度止专业标准和清理整顿后应转化的国家标准的通知质技监督局标函（1998）216号）要求，建议部对1992年国家技术监舒局批复建设部归口的国家标准转化为行业标准项目及 1992 年以前建设部批准发布的产品标准项目进行了消理,整颤和审核。建设部以建标(1999)154号文(关于公布建设部产品标准清理整顿结果的通知>对 CJ/T 38一1991(液化石油气钢瓶金相组织评定>标准予以确认，发布，新编号为T 31一1999。为便于标准的实施，现仅对原标准的封面、首页，书眉线上方表进行相应改，并增加车说明后重新印刷，原标准版本同时度止。YKAONKAa
中华人民共和国城镇建设行业标准液化石油气钢瓶金相组织评定
The metallographkal structure*valuatlon for lfqutfied petroleungas cylinders
1主题内容及适用范围
CJ/T31—1999
本标准规定了液化石油气钢瓶主焊继金相组织评定,母材晶粒度评定及脱嵌层深度评定。本标准适用于液化石油气钢瓶主焊继及母材金相组织的评定。2引用标准
GB 224—78钢的脱碳层深度测定法GB 6394--86 钢的晶粒度测定
9试样的制备
3.1取样部位
3.1.1用于检查主焊缝金相组织试样对 YSP-10、YSP-15型钢瓶，碰垂直于环焊链切取试释。对YSP-50型钢瓶，应垂直于纵，环焊键分别切取试样。3.1.2用于检查母材晶粒度及脱碳试样无论是YSP-10、YSP-15或YSP-50型钢瓶，均应从距主焊缝100mm远处的简体部分切取。3.2取样尺 寸
3.2.1用于检套主焊髓金相组织试样，长30mm，宽25mm（垂直焊链方向为长度方向）。3.2.2用于检查母材晶粒度及脱碳的试样，长30mm，宽20mm（平行于钢瓶轴线方向为长度方向）。3.3敢样数量
用于检查主焊整金相组织和母材晶粒度、脱碳层深度的试样，均在同一钢瓶上各取1件。检查脱碳与晶粒度试样共用，但应保持钢瓶热处理后的原始面。3.4取样方法
上述试样的切取，均应用机械加工方法切取，如用热切方法划取时，应将热切时影响区（约3050mm)完全去除。
3.5试样的制备
S.5,1显微试片需经砂轮、砂纸磨制，抛光成镜面。3.5,2制备脱碳层深度试样，应保证试样制备衰面与内外表面保持垂直。3.5.3将制各好的试样，经3%硝酸酒精腐蚀。为了避免由于机械撼光产生加工硬化和为了清晰显示组织,可反复进行抛光和腐蚀。
中华人民共和国建设部1999-06-04批准1999-06-04实施
4主爆续金相组织评定
4.1熔合区质量评定
CJ/T 31--1999
焊缠熔池与母材相接处，应熔合良好，熔合绒（焊接热影响区与焊缝的边界线）应无氧化夹渣、气孔、裂纹及末熔合等缺陷。见图1-1、图1-2、图2-1图2-2、图3-1、图3-2、图4-1、图4-2、图5-1、图5-2、图6-1,图 6-2。
4.2焊接过热区魏氏组织评定

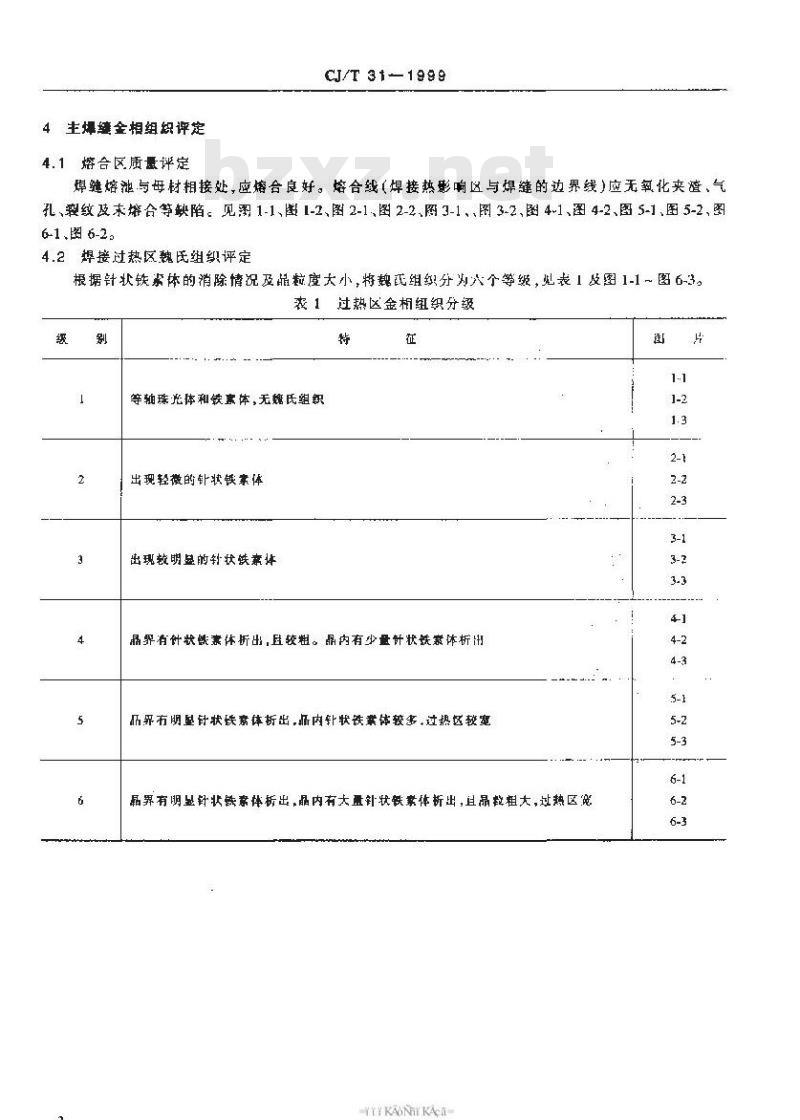

根据针状铁家体的消除情况及晶粒度大小，将魏既组织分为入个等缆，见表1及图1-1～图6-3。表 1过热区金相纽织分级
等轴珠体和缺衰体，无魏氏组织出现轻微的针状铁素体
出现教明显的针状铁衰悼
晶界有计状龄素体析出,且较粗。晶内有少量针状缺素体析用品界市明整针状铁紊体折出，鼎内针状铁案体较多，过热区较宽晶界有明显针状铁案体析出，晶内有大量针状铁素体析出，且品粒粗大，过热区宽YYKAONKAa
CJ/T 31—1999

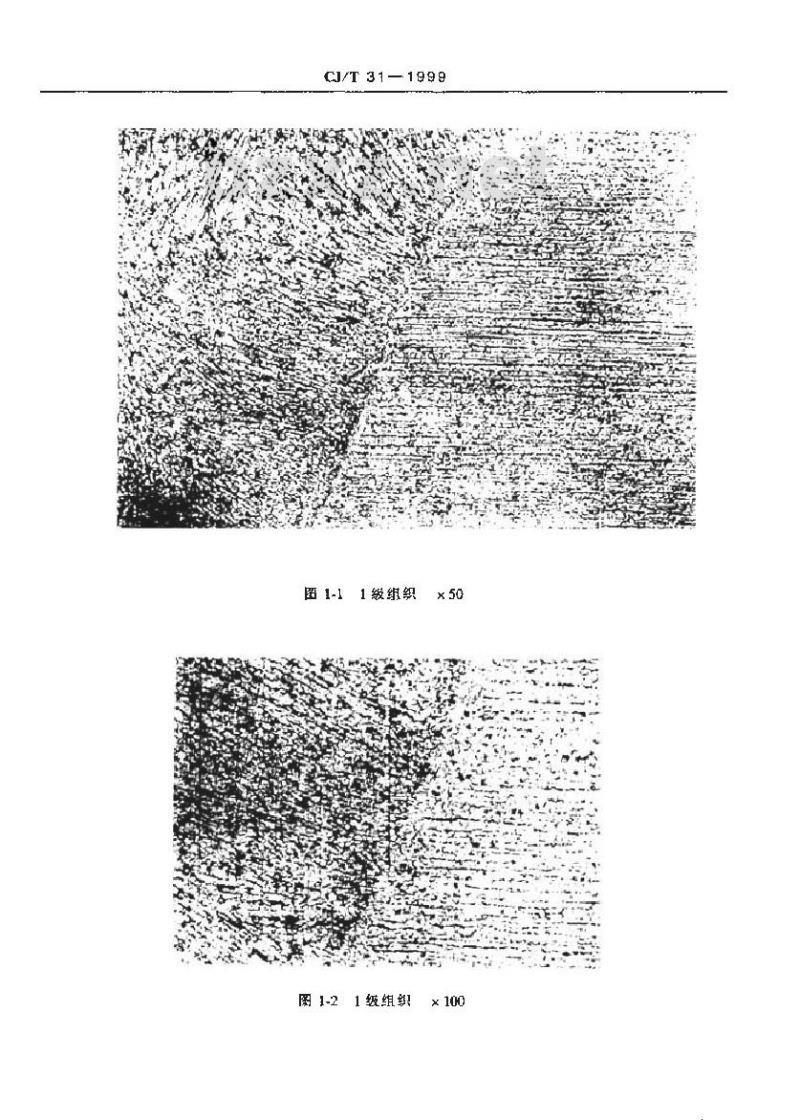

图 1-1 1 级组织
图 1-2 1 级组织
CI/T 31—1999
I级组织
图 2-1 2 级组织
× 200
YKAONKAa
CI/T 311999
图 2.2 2 级组织
图 2-32级组织
CJ/T 31—1999
图3-13级组织
图 3-2 3级组× 100
YYKAONKAa
C/T 31--1999www.bzxz.net
图3-33级组织
图 4-1 4毁组
CJ/T 31---1999
图 4-2 4级组织
图4-34级组织
YYKAONKAa
CJ/T 31-1999
图 5-1 5 级组织
图5-25级组织
CJ/T 31—1999
图5-35级组织
图 6-1 6 级组织 ×50
YYKAONKAa
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
液化石油气钢瓶金相组织评定
The metallographical structure evaluationfor liquified petroleumn gas cylinders1999-06-04发布
中华人民共和国建设部发布
1999-06-04实施
CJ/T 31-1999
根据国家质量技术监督局关于度止专业标准和清理整顿后应转化的国家标准的通知质技监督局标函（1998）216号）要求，建议部对1992年国家技术监舒局批复建设部归口的国家标准转化为行业标准项目及 1992 年以前建设部批准发布的产品标准项目进行了消理,整颤和审核。建设部以建标(1999)154号文(关于公布建设部产品标准清理整顿结果的通知>对 CJ/T 38一1991(液化石油气钢瓶金相组织评定>标准予以确认，发布，新编号为T 31一1999。为便于标准的实施，现仅对原标准的封面、首页，书眉线上方表进行相应改，并增加车说明后重新印刷，原标准版本同时度止。YKAONKAa
中华人民共和国城镇建设行业标准液化石油气钢瓶金相组织评定
The metallographkal structure*valuatlon for lfqutfied petroleungas cylinders
1主题内容及适用范围
CJ/T31—1999
本标准规定了液化石油气钢瓶主焊继金相组织评定,母材晶粒度评定及脱嵌层深度评定。本标准适用于液化石油气钢瓶主焊继及母材金相组织的评定。2引用标准
GB 224—78钢的脱碳层深度测定法GB 6394--86 钢的晶粒度测定
9试样的制备
3.1取样部位
3.1.1用于检查主焊缝金相组织试样对 YSP-10、YSP-15型钢瓶，碰垂直于环焊链切取试释。对YSP-50型钢瓶，应垂直于纵，环焊键分别切取试样。3.1.2用于检查母材晶粒度及脱碳试样无论是YSP-10、YSP-15或YSP-50型钢瓶，均应从距主焊缝100mm远处的简体部分切取。3.2取样尺 寸
3.2.1用于检套主焊髓金相组织试样，长30mm，宽25mm（垂直焊链方向为长度方向）。3.2.2用于检查母材晶粒度及脱碳的试样，长30mm，宽20mm（平行于钢瓶轴线方向为长度方向）。3.3敢样数量
用于检查主焊整金相组织和母材晶粒度、脱碳层深度的试样，均在同一钢瓶上各取1件。检查脱碳与晶粒度试样共用，但应保持钢瓶热处理后的原始面。3.4取样方法
上述试样的切取，均应用机械加工方法切取，如用热切方法划取时，应将热切时影响区（约3050mm)完全去除。
3.5试样的制备
S.5,1显微试片需经砂轮、砂纸磨制，抛光成镜面。3.5,2制备脱碳层深度试样，应保证试样制备衰面与内外表面保持垂直。3.5.3将制各好的试样，经3%硝酸酒精腐蚀。为了避免由于机械撼光产生加工硬化和为了清晰显示组织,可反复进行抛光和腐蚀。
中华人民共和国建设部1999-06-04批准1999-06-04实施
4主爆续金相组织评定
4.1熔合区质量评定
CJ/T 31--1999
焊缠熔池与母材相接处，应熔合良好，熔合绒（焊接热影响区与焊缝的边界线）应无氧化夹渣、气孔、裂纹及末熔合等缺陷。见图1-1、图1-2、图2-1图2-2、图3-1、图3-2、图4-1、图4-2、图5-1、图5-2、图6-1,图 6-2。
4.2焊接过热区魏氏组织评定
根据针状铁家体的消除情况及晶粒度大小，将魏既组织分为入个等缆，见表1及图1-1～图6-3。表 1过热区金相纽织分级
等轴珠体和缺衰体，无魏氏组织出现轻微的针状铁素体
出现教明显的针状铁衰悼
晶界有计状龄素体析出,且较粗。晶内有少量针状缺素体析用品界市明整针状铁紊体折出，鼎内针状铁案体较多，过热区较宽晶界有明显针状铁案体析出，晶内有大量针状铁素体析出，且品粒粗大，过热区宽YYKAONKAa
CJ/T 31—1999
图 1-1 1 级组织
图 1-2 1 级组织
CI/T 31—1999
I级组织
图 2-1 2 级组织
× 200
YKAONKAa
CI/T 311999
图 2.2 2 级组织
图 2-32级组织
CJ/T 31—1999
图3-13级组织
图 3-2 3级组× 100
YYKAONKAa
C/T 31--1999www.bzxz.net
图3-33级组织
图 4-1 4毁组
CJ/T 31---1999
图 4-2 4级组织
图4-34级组织
YYKAONKAa
CJ/T 31-1999
图 5-1 5 级组织
图5-25级组织
CJ/T 31—1999
图5-35级组织
图 6-1 6 级组织 ×50
YYKAONKAa
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
