本标准规定了用宽条试样测定土工布及其有关产品拉伸性能的方法。本标准适用于大多数土工布，包装机织土工布、非织造土工布和毡垫，也适用于土工格栅，但试样尺寸有可能需要调整。本拉伸试验方法包括强力和伸长特性的测定，以及割线模量、单位宽度的最大负荷及最大负荷时伸长率的计算步骤。本标准包括测定调湿和浸湿两种试样拉伸性能的程序。 GB/T 15788-2005 土工布及其有关产品 宽条拉伸试验 GB/T15788-2005 标准下载解压密码：www.bzxz.net

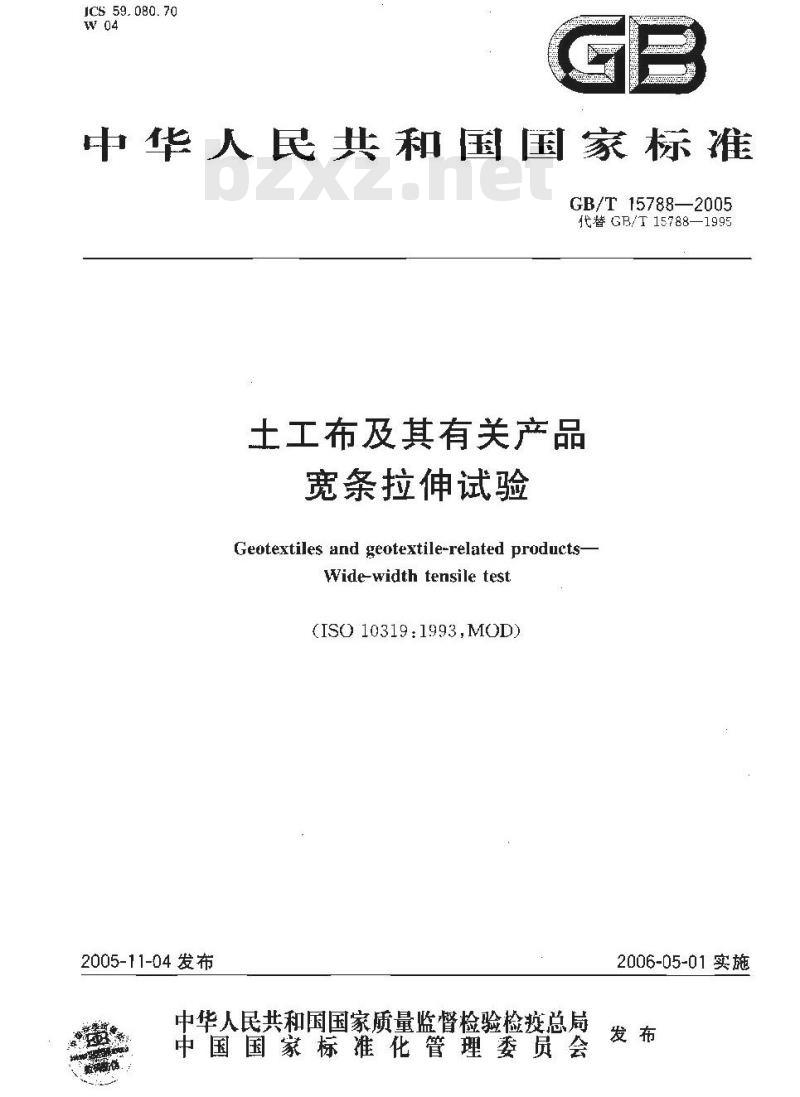

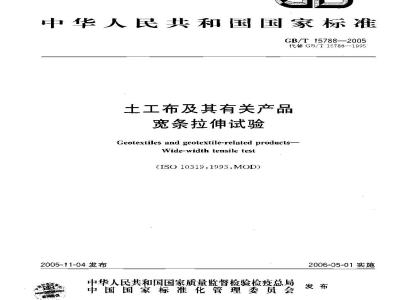

ICS 59. 080. 70
中华人民共和国国家标准
GB/T15788—2005
代替GB/T 15788—1995
工布及其有关产品，
宽条拉伸试验
Geotextiles and geotextile-related products-Wide-width tensile test
(IS0 10319:1993,M0D)
2005-11-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2006-05-01实施

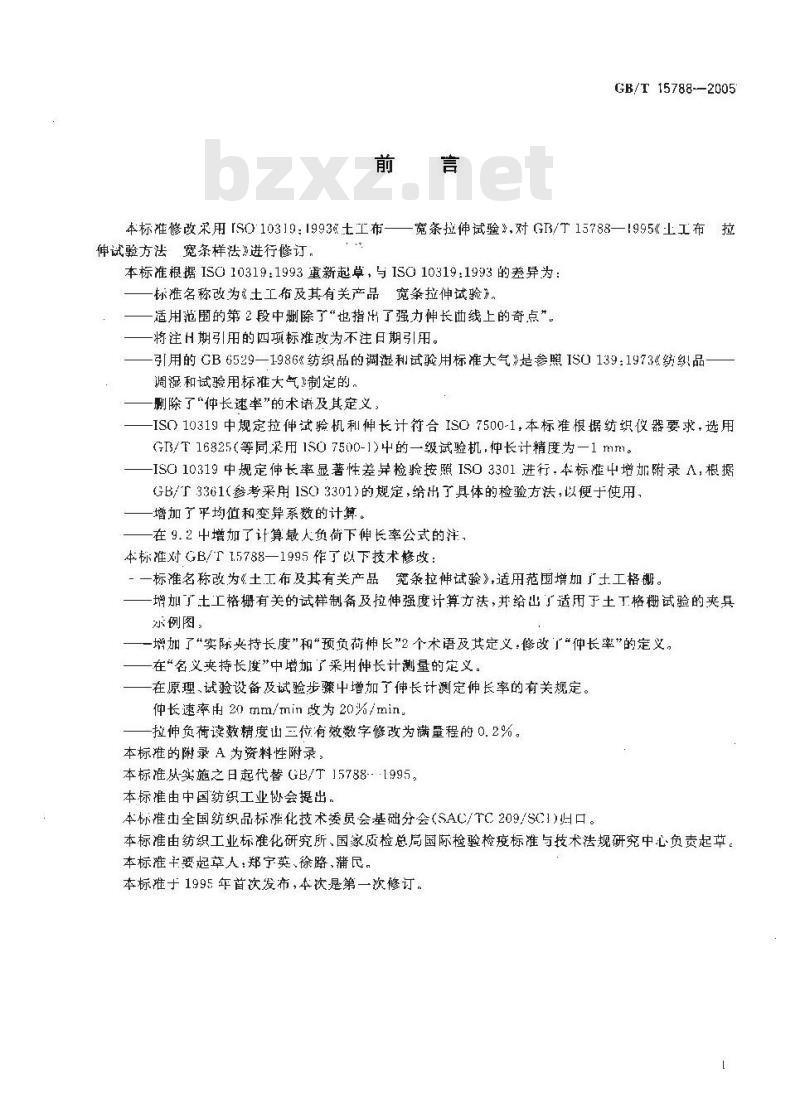

本标雅修改采用rS010319：1993士工布伸试验方法宽条样法》进行修订，GB/T15788-2005
宽条拉伸试验》，对GB/T15788—1995《土工布拉本标准根据I5G10319：1993重新起草，与I5010319：1993的差异为：标准名称改为士工布及其有关产品宽条拉伸试验》。适用范围的第2段中删除了“也指出了强力伸长曲线上的奇点”将注H期引用的四项标准改为不注日期引用。引用的GB6529—一1986&纺织品的调湿利试验用标准大气》是参照IS0139：1973《乡品调凝和试验用标准大气制定的。删除了“仲长速率”的术语及其定义，-IS010319中规定拉伸试验机利伸长计衍合ISO7500-1，本标准根据纺织仪器要求，选用G3/T16825（等同采用1SO7500-1)中的一级试验机，仲长计精度为一1mml。-ISO10319中规定伸长率显著性差异检验按照ISO3301进行，本标准中增如附录A,根据GB/T3361(参考采用1SO 3301)的规定，给出了具体的检验方法，以便于使用，增加了平均值和变异系数的计算。在9.2中增加了计算最人负荷下伸长率公式的注，本标准对GB/T L.5788—1995作了以下技术修改：一标准名称改为《土工布及其有关产品宽条拉伸试验》，适用范圃增加门士工格谢。-增加了士工楷栅有关的试样制备及拉伸强度计算方法，并给出了适用于土工格栅试验的夹是杀例图，
-增加了*实际央持长度”和\预负荷伸长”2个术语及其定义·修改了\仲长率\的定义。在“名义夹持长度”中增加了采用伸长计测量的定义。在原理、试验设备及试验步骤中增加了伸长计测定伸长率的有关规定。仲长速率用20 mm/min改为20%/min.拉伸负荷读数精度山三位有效数字修改为满量程的0.2%。本标难的附录 A 为资料性附录，本标准从实施之日起代替GB/T15788--1995。本标推由中国纺织工业协会提出。本标准出全国纺织品标准化技术委员会基础分会(SAC/TC209/SCI)口。本标准由纺织工业标准化研究所、国家质检总局国际检验检疫标准与技术法规研究中心负责起草。本标准干要起草人：郑宁英、徐路、蒲民。本标准于1995年首次发布，本饮是第一次修订。1范围
土工布及其有关产品
宽条拉伸试验
GB/T 15788—2005
本标准规定广用宽条试样测定士工布及其有关产品拉神性能的方法。木标准逅用丁大多数土布，包括机织土工布、非织造土工布、复合土工布针织土工布和毡垫·也适用丁土工格栅，但试样尺寸有可能需要调整。
本拉仲试验方法包括强力和伸长特性的测定，以及割线模量、单位宽度的最大负莅及最大负荷时伸长率的计算步骤。
本标准包括测定调湿和浸壶两种试样拉伸性能的程序2规范性引用文件
下列文件中的泰款通过本标准的5
的修改单（不包括款课的内容）或修版
是否可使用这些最①最新版本。用而成
均不适用
凡是注日期的引用文件，其随后有示准的条款
本标准，然而，
鼓励根据本标旗达成协议的备方研究不注日期的专
引用文件，其最新版本适用于本标准。数据的统计处理和馨释
在或对观测值情形下两个均值的比较校GB/T3361
GB6529
维织品的调湿和试验用标准大气GB/T6682C析实验室用水规格和试验方法（GB/T6682-1992,1eqI5O3696:J937)GB/T 1376
GB/T 1582
3术语和定义
工布的取样和试样的准备（GB/T13760—1992,idtISO9862：199C）997拉力试验机的检验（idt1s07500-1:1986）下列术语和危用于本标准
名义夹持长度porinal gauge leugth(1)用伸长计测量在试样上的与处加负荷平行的两个标记点之间的初始距离，-般为60mm（两边距试样中心为30mm）
（2）用夹具的位移量时，初始夹具间的距离，一般为100mm3.2
预负荷伸长extension atpreload在相当于1%最大负荷的外加免荷下所测的夹持长度的增加值(图1中的SA),以mm表示。3.3
实际夹持长度truegaugelength
名义爽持长度加预负荷仲长。
最大负荷maximun load
试验中所得到的最人拉偏力(图1中D点),以kN表示，3.5
伸长率elongation
在试验中试样实际夹持长度的增加与实际夹持长度的比值，以百分率表示。1
GB/T 15788--2005

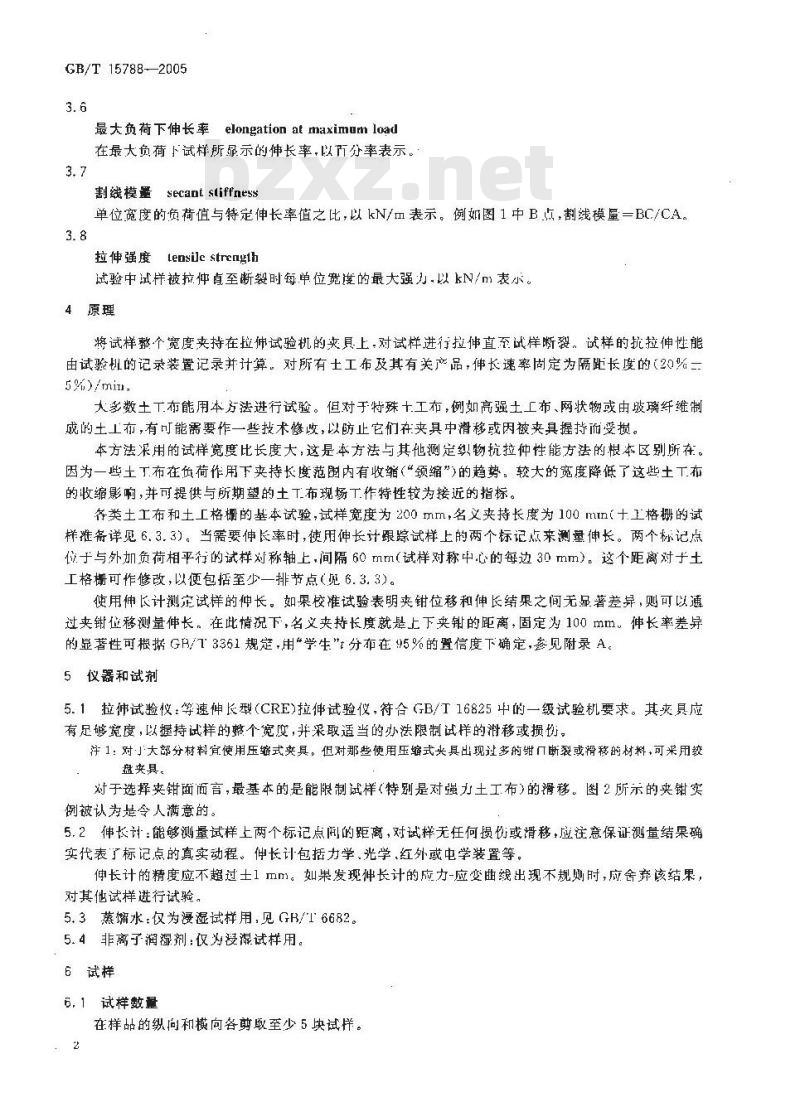

最大负荷下伸长率elongation at maximum load在最大负荷下试样所显示的伸长率,以百分率表示。3.7
割线模量
secant stiffness.
单位宽度的负荷值与特定伸长率值之比,以 kN/m 表示。例如图 1 中 B点,割线模量=BC/CA3.8
拉伸强度lensile streagih
试验中试样被拉仲直至断裂时每单位宽度的最大强力以kN/m表示。4原理
将试样整个宽度持在拉伸试验机的爽具上，对试样进行拉伸直至诚样断裂。诚样的抗拉伸性能由试验机的记录装置记录并计算。对所有士工布及其有关产品，伸长速率固定为隔距长度的（20%二5%)/min
大多数土工布能用本方法进行试验。但对于特殊十工布，例如高强土工布、网状物或由玻璃纤维制成的土工布，有可能需要作一些技术修收，以防止它们在夹具中滑移或因被夹具握持而受损。本方法采用的试样宽度比长度大，这是本方法与其他测是织物抗拉仲性能方法的根本区别所在。因为一些土工布在负荷作用下夹持长度范围内有收缩（“领缩”)的趋势，较大的宽度降低了这些土工布的收缩影，并可提供与所期望的土工布现场工作特性较为接近的指标。各类土工布和土工格橱的基本试验,试样宽度为 200 mm,名义夹持长度为 100 mm(十正格栅的试样推备详见6.3.3）。当需要伸长率时，使用伸长计跟踪试样上的两个标记点来测量伸长。两个标记点位于与外加负荷相平行的试样对称轴上,间隔 60 ㎡m(试样对称中心的每边 30 mm)。这个距离对于土工格榭可作修改，以便包据至少一排节点（见6.3.3)。使用伸长计测定试样的伸长。如果校准试验表明夹钳位移和伸长结果之间无显著差异，则可以遭过夹钳位移测量伸长。在此情况下，名义夹持长度就是上下夹钳的距离·固定为100 mm。伸长率差异的显著性可根据GB/T 3361规定,用*学生”t分布在95%的置信度下确定，参见附录A。5仪器和试剂
5.1拉伸试验：等速伸长型(CRE)拉伸试验仪，符合GB/T16825中的一级试验机要求。其爽具应有足够宽度，以握持试样的整个宽度，并采取适当的办法限制试样的谢移或损伤。注1：对」大部分材料宜使用压缩式夹具。但对那些使用压缩式夹具出现过多的钳口断裂或滑移的材料，可采用较盘夹具。
对于选择夹钳面面言，最基本的是能限制试样（特别是对强力土工布）的滑移。图2所示的夹钳实例被认为是令人满意的。
5.2伸长计：能够测量试样上两个标记点闻的距离，对试样无任何损伤或滑移，应注意保证测量结果确实代表了标记点的真实动程。伸长计包括力学、光学、红外或电学装置等。伸长计的精度应不超过士1 mM。如果发现伸长计的应力-应变曲线出现不规则时，应舍弃该结果，对其他试样进行试验。
5.3蒸馏水：仅为漫湿试样用，见GB/T6682。5.4非离了子润禄剂：仅为漫凝试样用。6试样

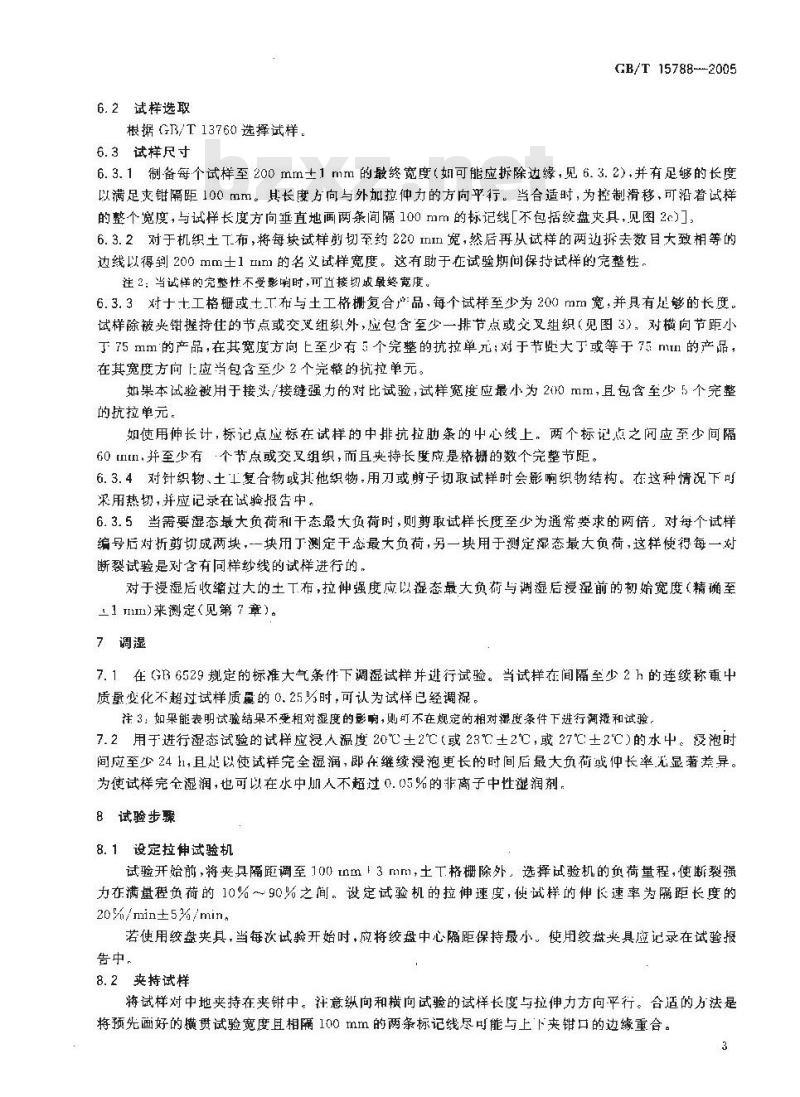

6.1试样数量
在样品的纵问和横向各剪取至少5块试样。2
6.2试样选取
根据GB/T13760选择试样
6.3试样尺寸
GB/T15788--2005
6.3.1制备每个试样至200mm±1mm的最终宽度（如可能应拆除边缘，见6.3.2）并有足够的长度以满足夹钳隔距100 mm。其长度方向与外加拉仲力的方向平行。当合适时，为控制滑移，可沿者试样的整个宽度，与试样长度方向垂直地画两条间隔100mm的标记线[不包括绞盘夹具，见图2c]，6.3.2对于机织土T布，将每块试样前切至约220III宽，然后再从试样的两边拆去数目大致相等的边线以得到200 mm士1 m的名义试样宽度。这有助于在试验期间保持试样的完整性。注2：当试样的完整性不受影响时,可立接切成最终宽度。6.3. 3对于十工格栅或十T布与土工格栅复合户品,每个试样至少为200 mm宽,并具有足够的长度。试样除被钳握持住的节点或交双组织外，应包含至少一排节点或交叉组织（见图3），对横向节距小丁75mm的产品，在其宽度方向上至少有5个完整的抗拉单元；对于节大丁或等于75mm的产品，在其宽度方向正应当包含至少2个完整的抗拉单元。如果本试验被用于接头/接缝强力的对比试验，试样宽度应最小为2010 mInI，且包含至少 5个完整的抗拉单元，
如使用伸长计，标记点应标在试样的中排抗拉肋条的中心线上，两个标记点之间应至少间隔60 m.并至少有个节点或交叉组织，而且夹持长度应是格栅的数个完整节距。6.3.4对针织物，土1复合物或其他织物：用刀或前子切取试样时会影响织物结构，在这种情况下可采用热切，并应记录在试验报告中。6.3.5当需要湿态最大负荷利干态最大负荷时，则剪取试样长度至少为通常要求的两倍，对每个试样编号后对折剪切成两块，-一块用丁测定干态最大负荷，另一块用于测定湿态最大负荷，这样使得每一对断裂试验是对含有同样纱线的试样进行的，对于浸湿后收缩过大的土工布，拉伸强度应以态最大负荷与调湿后浸湿前的初始宽度（精确至二1I)来测定（见第7章）。
7调湿
7.1在GB6529规定的标准大气条件下调试样并迹行试验。当试样在间隔至少2h的连续称重中质量变化不超过试样质量的心、25吃时，可认为试样已经调祝。注3：如果能表明试验结果不受相对湿度的影响，则可不在规定的相对混度条件下进行调短和试验。7.2用于进行显态试验的试样应浸人温度20℃±2℃(或 23℃±2℃,或 27℃±2℃)的水中。浸泡时问应至少2411，且定以使试样完全湿润，即在继续浸泡更长的时间后最大负荷或仲长率光显著差异。为使试样完全湿润，也可以在水中加人不超过0.05%的非离子中性润剂8试验步操
8.1设定拉伸试验机
试验开始前,将夹具隔距调至 100 nm / 3 mm,土T格栅除外。选择试验机的负荷量程，使断裂强力在满量程负荷的10%～90%之间。设定试验机的拉伸速度，使试样的伸长速率为距长度的20%/min±5%/min。
若使用绞盘夹具，当每次试验开始时，应将绞盘中心隔距保持最小。使用绞盘夹具应记录在试验报告中，
8.2夹持试样
将试样对中地夹持在夹钳中。注意纵向和横向试验的试样长度与拉伸力方向平行。合适的方法是将预先画好的横贯试验宽度且相隔100mm的两条标记线尽可能与上下夹钳口的边缘重合。3
GB/T 15788—2005
对于湿态试样,在从水中取出后3 min 内进行试验。8.3安装伸长计
在试样上相距60 mm分别设定标记点（分别距试样中心30 mm）,并固定但长计，且不能对试样有任何损伤。确保试验中这此标记点不滑移8.4测定拉伸性能
开动拉伸试验机并连续运行至试样断裂，停机并回复至初始隔距位置。记录最大负荷，精确至满量程的0.2%：记录伸长率，精确至一位小数每个方向至少试验5快试样。
根据试验中观测的试样情况，以及十工布特有的变异性和5，2的规定，判定试验结果是否放剔除，如果试验过程中试样在夹钳中滑移,或如果在距夹钳口5m以内的范固中断裂而其战验结果低于其他所有结果平均值的50%时，该试验值应剔除，另取一试样进行试验注4：确定某些试样在接近变量边的地方断裂的确切厦因是幽难的。如果因夹钳损坏试样而产生钳口断裂、其结果应被剔除。但是，如果仪是由于式样中随机分布的薄弱部位，此结果是合理的。有时也许亲施加负待时因火钳阻止试样在宽度上
收其附近区减产生应力集中，此时在来钳身附近的断裂尼炸免的，应作为特殊试验方法的特性而接衰
对由特殊材料（制如鼓璃纤维、碳纤维）制成的土工布试样，需要有特殊方法，以尽可能减少天夹钳所引起的损伤，如暑试群在夹钳中滑移或超过四分之-的试样断裂在距来钳口边5mm范围内，可采取下列措施：
a）给夹钳加衬垫；
b）对灾在钳口面内的试样加以涂层：e）修改销
无论采用种修改措施，应在试验报告中注明修改的方法，8.5测定伸长率
使用合适的录装置测量在任
王一特定负荷下试样实际夹持长度的增加。9计算
9.1拉伸强度
将从拉伸试验机所默得的数据代人式（1)，计算每个试样的拉申强度，式中：
αi——拉伸强度，单位为于牛每米(kN/m);F,——一记录的最大负荷,单位为千牛(kN);c———按适合的式（2)或式（3）求得。对于非织造物、紧密机织物或类似材料：c—1/B
式中：
B一一试样的名义宽度，单位为米（m）。对于稀松机织士工布，土工网状物、十工格栅或类似的松散结构材料：4
（2）
式中：
N.—被试产品在1m宽内的拉伸单元数；N。试样内的拉伸单元数。
9.2最大负荷下伸长率
记录每个试样的最大负荷下伸长率，用百分比表示（见图1中的AF）注：可按下式计算最大负荷下伸长率。GB/T15788--2005
最大负荷下的伸长一选到预负德时的伸长×100最大负荷下伸长率（）一星
隔军长度+达测预负待时的伸长
9.3割线模量
确定在特定伸长率下的负高（图1中B点），用式（4）计算在此特定伸良率的割线模量。FX100/
式中：
剃线模单位为干牛每米（kN/m）一在伸长车Q下的测定负荷，单位为千牛（KNDF
特定的便长率，%；
C——接适合的式2)或式(3)求得。9.4平均值和变异系数
+（4)
分别对纵向或横向两组试样的拉伸强度最大负下伸长率及割线模量计算平均值及变异系数，拉伸强度和割线模量精确至位有效数字，伸长率精确至1%10
试验报告
试验报告应包括以下资
a）本标准的编号
描述试样的相关数据：免费标准bzxz.net
.变异系数精确至0. 1
纵向和横向的平均拉伸强度。若需要，包括单个值；纵向和横向各自的最大负满下的伸长率平均慎。若需要，包插单个值：与2%，5%和10%等伸长率相对应的割线模量平均值及单个值（如需要）；所测定的任何特性的变异系数；调湿或浸湿试样的条件：
每个方向的试样数量；
试验机类型及试验用量程；
夹钳的类型，包括夹具尺寸和钳门表面型式；变形测量装置的类型和初始夹钳隔距；有代表的负荷-伸长率曲线图（如需要）伸长速率，以%/min表示：
任何偏离规定程序的详细说明。GB/T 15788—2005
土工布
舒线模量
施力方向
锯齿形块
环氧树瞻或
软金属换块
模形夹具
典型负荷-伸长率曲线图
施力方向
伸长率1%
压缩力可调率400 kN
b）压缩块夹具
神长率测点
十工布
）较盘夹具
图 2 用于土工布拉伸试验的夹具示例6
适用于试验十工格栅的央具
另一种适用于试验十工格栅的夹具图2（续）
A和F为用于伸长计而标记的参考点。2C和D刻上的节点和肋条在夹持试样时被央具钳口握持。3宽度≥2c0mm
GB/T 15788--2005
4央持长度≥B0 mm,并应包括至少一排交叉组织。如需要,夹持长度应包含更多的交叉组织,直到超过60 tntn央持长度应在肋条中点之间測垦。5离开节点至少10 mm切割所有助条。图 3典型的士工格栅
GB/T 157882005
A.1范围
（资料性附录）
伸长率显著性差异检验方法
本方法根据GB/T 3361的规定,用于确定用夹钳位移测量伸长率与使用伸长计测量伸长率的一者结果是否有显著差异,
A.2步骤
A,2.1两种方法测最的仲长率分别为 X,、Y.,试验数最为n。A.2.2统计项目
样本大小
观测值的和
差的和
差的平方和
给定值
白由度
显著性水平
A.2.3计算
2d:- 2(X1 -Y)
a-1(2X-2Y)-->
=a(2a)
A=it-g/2/Vn]Sa(当n=5吋,t=2.77G)A.3结果
若[dda|>A,则在显著水平5%下,拒绝两种方法测量伸长率相等的慢设。版权专有慢权必究
书号：155066-1-27466
GB/T15788-2005
定价：
