GB/T 20083.1-2006风送农业喷雾机 数据表 第1部分：典型格式

ICS 65.060.40
中华人民共和国国家标准
GB/T 20083.1—2006
风送农业喷雾机
数据表
第1部分：典型格式
Air-assisted agricultural sprayers-—Data sheets—Part 1 : Typical layout(ISO 13441-1:1997,MOD)
2006-01-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-08-01实施

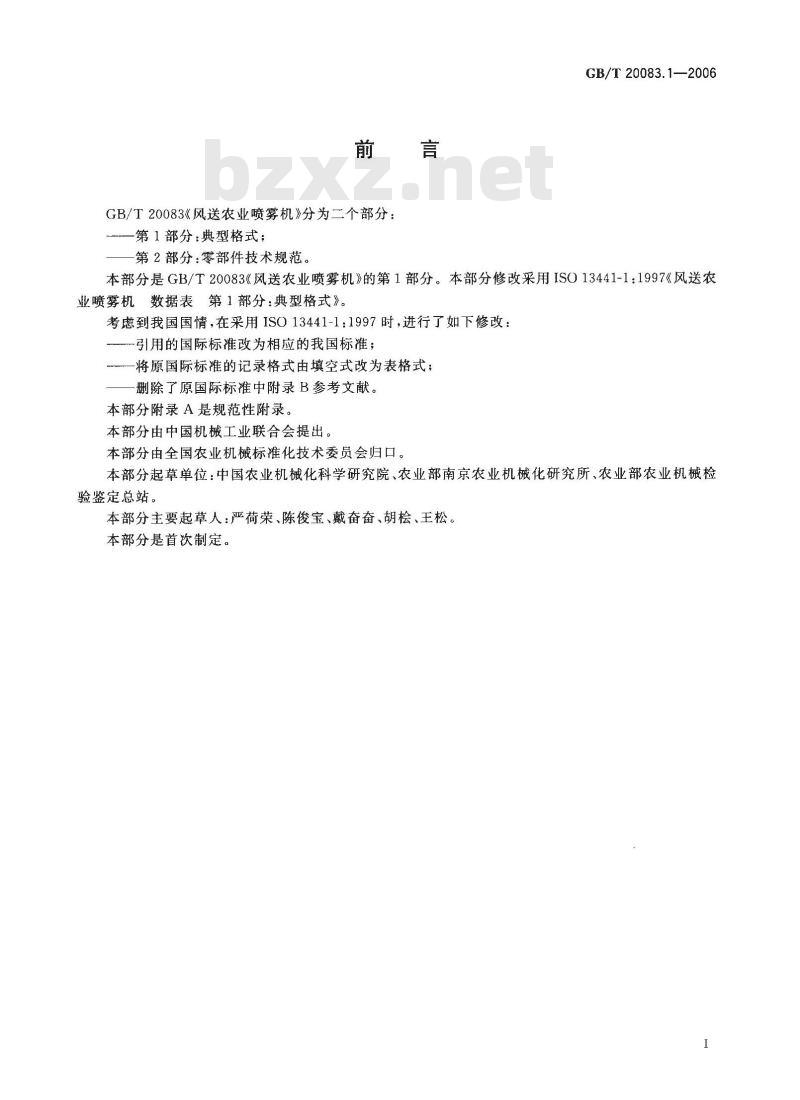

GB/T20083《风送农业喷雾机》分为二个部分：—第1部分：典型格式；
第2部分：零部件技术规范。
GB/T20083.1—2006
本部分是GB/T20083《风送农业喷雾机》的第1部分。本部分修改采用ISO13441-1：1997《风送农业喷雾机数据表第1部分：典型格式》。考虑到我国国情，在采用ISO13441-1：1997时，进行了如下修改：引用的国际标准改为相应的我国标准；--一将原国际标准的记录格式由填空式改为表格式；删除了原国际标准中附录B参考文献。本部分附录A是规范性附录。
本部分由中国机械工业联合会提出本部分由全国农业机械标准化技术委员会归口。本部分起草单位：中国农业机械化科学研究院、农业部南京农业机械化研究所、农业部农业机械检验鉴定总站。
本部分主要起草人：严荷荣、陈俊宝、戴奋奋、胡桧、王松。本部分是首次制定。
1范围
数据表
风送农业喷雾机
第1部分：典型格式
GB/T 20083.1—2006
本部分规定了编制树木栽培、葡萄、啤酒花种植等植物保护用风送农业喷雾机的有关尺寸、材料、特征和结构信息的技术文件时使用的数据表的技术规范。本部分适用于制造商或进口商编制悬挂式、牵引式或自走式风送农业喷雾机数据表。附录A给出了本部分使用的代码一览表。2规范性引用文件
下列文件中的条款通过GB/T20083的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
试验规程第5部分：转向圆和通过圆直径（ISO789-3：GB/T 3871. 5—2006
6农业拖拉机
1993,IDT)
GB/T 17692—1999
汽车用发动机净功率测试方法
3基本技术参数
3.1制造商
制造商名称和地址：
销售商名称和地址：
进口商名称和地址：
3.2型式和制造年份
型式：
悬挂式；
自走式；
牵引式（PTO驱动）；
牵引式（发动机驱动）
喷雾和附属装置的基本结构（代码502）容量：
制造日期：
型号：
制造日期的直接表示(代码的解释）：标牌的位置（代码101）：
3.3商标
GB/T20083.1—2006

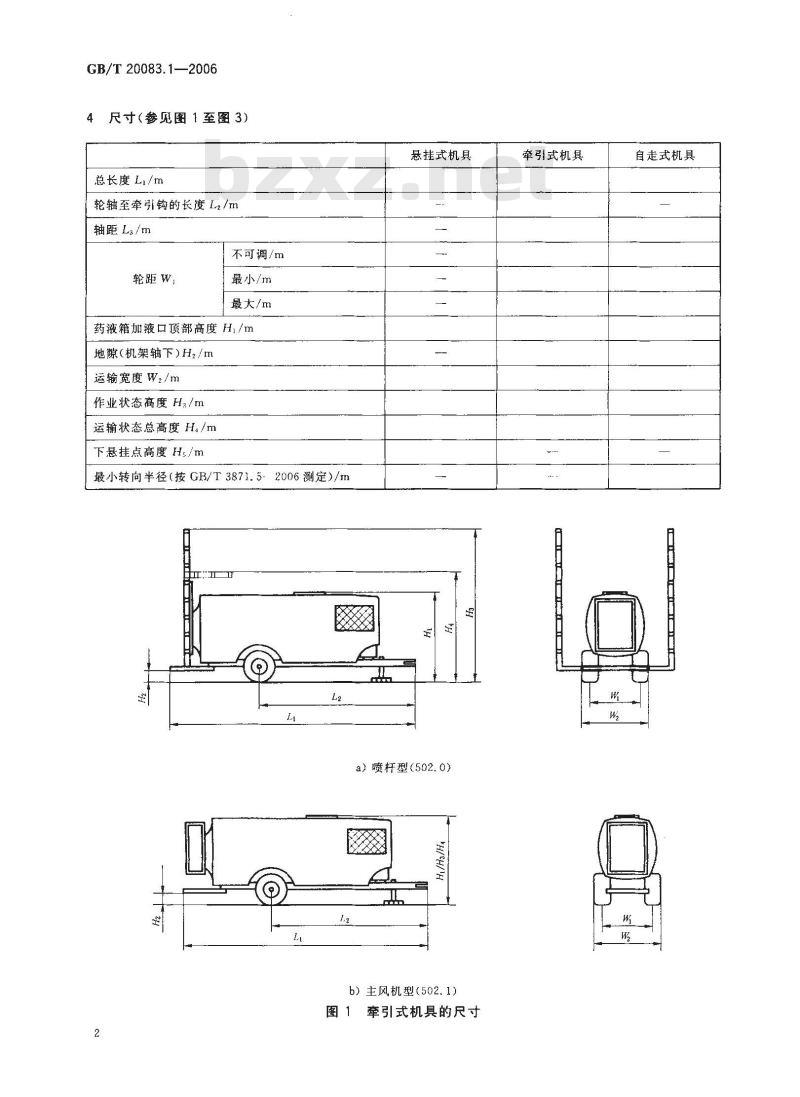

尺寸（参见图1至图3）
总长度L//m
轮轴至牵引钩的长度Lz/m
轴距Ls/m
不可调/m
轮距W
最小/m
最大/m
药液箱加液口顶部高度Hi/m
地隙（机架轴下）H2/m
运输宽度Wz/m
作业状态高度H,/m
运输状态总高度H./m
下悬挂点高度 H,/m
最小转向半径（按GB/T3871.52006测定）/mL
悬挂式机具
a）喷杆型（502.0）
b）主风机型（502.1）
图1牵引式机具的尺寸
牵引式机具
自走式机具

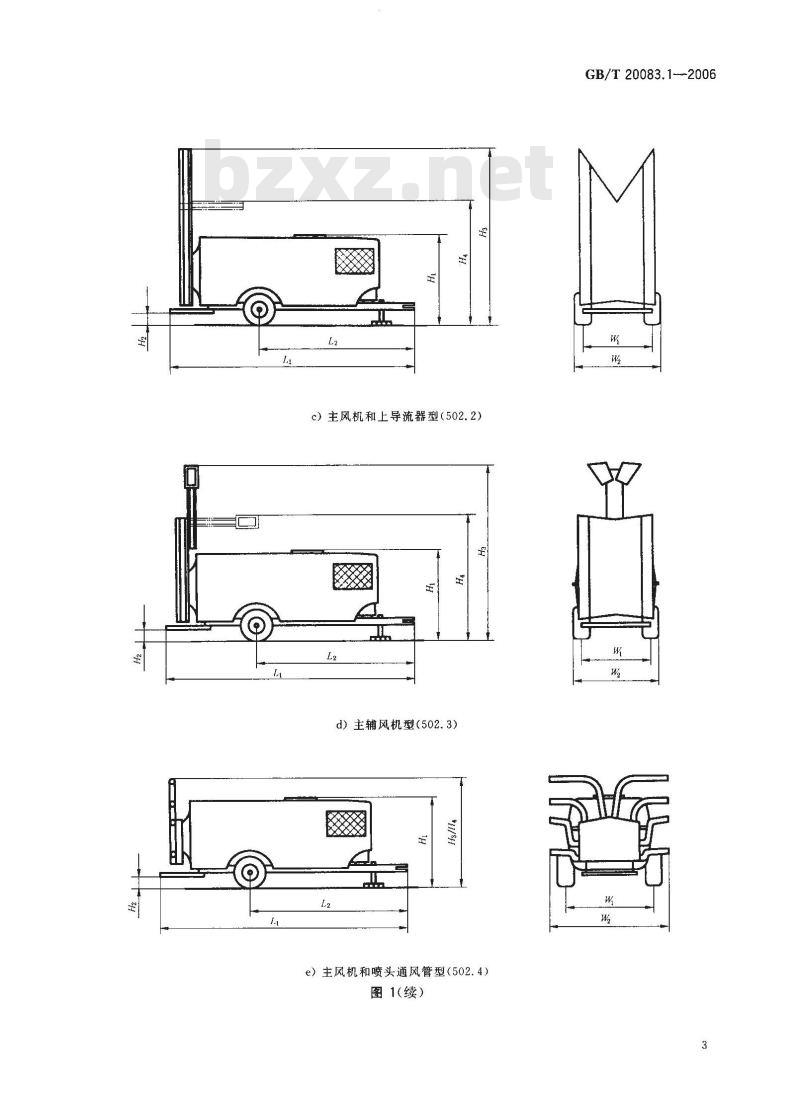

c）主风机和上导流器型（502.2）L2
d）主辅风机型（502.3）
e）主风机和喷头通风管型（502.4）图1（续）
GB/T 20083.1---2006
GB/T 20083.1—2006
f）回收或反射板型（502.5）
图1(续）
a）喷杆型（502.0）
b）主风机型（502.1)
图2悬挂式机具的尺寸
c）主风机和上导流器型（502.2）d）主辅风机型（502.3）
e）主风机和喷头通风管型（502.4）图2（续）
GB/T 20083.1—2006
GB/T 20083.1--2006
）回收或反射板型（502.5）
图2（续）
a）喷杆型（502.0）
b）主风机型（502.1）
图3自走式机具的尺寸
c）主风机和上导流器型（502.2)d）主辅风机型（502.3）
e）主风机和喷头通风管型（502.4)图3（续）
GB/T 20083.1--2006
GB/T20083.1—2006
5质量
牵引杆或前轮承载质量/kg
后轮承载质量/kg
总质量/kg
6轮胎
充气压力/MPa
制动器
驻车制动器（说明其型式）
脚踏制动器（说明其型式）
f）回收或反射板型（502.5）
图3（续）
悬挂式机具
牵引式机具
牵引式机具
牵引式机具
发动机驱动的牵引式机具和自走式机具一发动机技术规范8
型式和冲程
增压式发动机
自走式机具
自走式机具
自走式机具
冷却方式
缸数与排列方式
发动机排量/cm
标定转速/(r/min）
输出功率（见GB/T17692--1999)/kW燃油箱容积/L
自走式机型一其他技术规范
9.1传动
机械传动
速度范围
驱动轴
离合器
转向方式
9.2驾驶位配置
驾驶室
驾驶座
挡风玻璃刮水器
挡风玻璃刮水器数量
驾驶室空气过滤方式
空调系统
9.3其他设备
前照灯
前轮分配器
后挂接装置
工具箱
作业面积记录仪
选装设备
能否调节
液压传动
机械转向
机械式
液压和机械传动
km/h至
GB/T20083.1—2006
液压转向
化学式
GB/T20083.1-2006
附录A
（规范性附录）
如果使用了代码号“99”，则应尽可能给出准确的描述，如果使用了多个代码，则代码间用“十”隔开。101一般一标志的位置
机具部件
在机架上
在箱体上
在附件上
基本结构
喷杆型
主风机型
无标志
主风机和上导流器型
3主辅风机型
前左侧
前中间
前右侧
后左侧
后中间
后右侧
主风机和喷头通风管型
5单侧回收或反射板型
双侧回收或反射板型
中央回收或反射板型（在跨式葡萄园拖拉机上安装的）7
99其他
