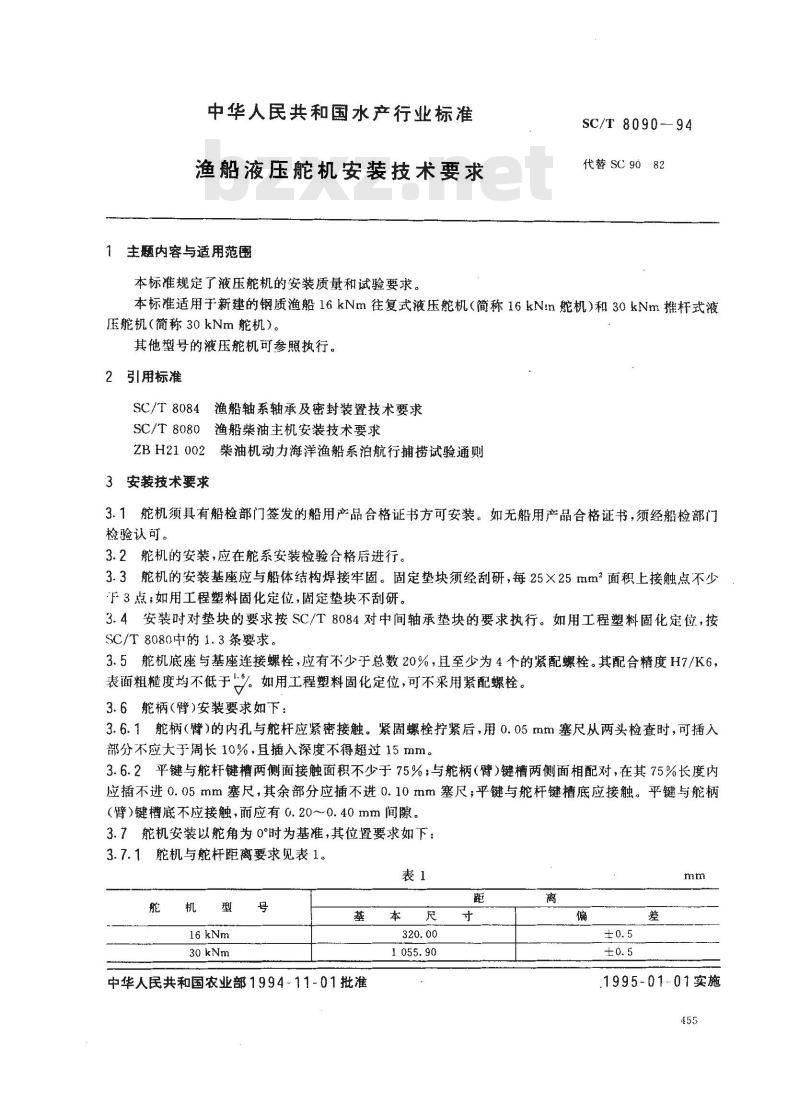

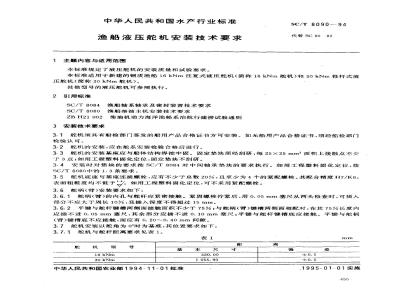

中华人民共和国水产行业标准
渔船液压机安装技术要求
生题内容与适用范围
本标准规定了液压舵机的安装质量和试验要求。SC/T 8090--94
代替SC90-82
本标准适用于新建的钢质渔船16kNm往复式液压舵机（简称16kNm舵机）和30kNm推杆式液压舵机（简称30kNm舵机）。
其他型号的液压舵机可参照执行。2引用标准
SC/T8084渔船轴系轴承及密封装置技术要求SC/T8080渔船柴油主机安装技术要求ZBH21002柴油机动力海洋渔船系泊航行捕捞试验通则3安装技术要求
3.1机须具有船检部门签发的船用产品合格证书方可安装。如无船用产品合格证书，须经船检部门检验认可。
3.2舵机的安装，应在舵系安装检验合格后进行。3.3舵机的安装基座应与船体结构焊接牢固。固定垫块须经刮研，每25×25mm2面积上接触点不少于3点；如用工程塑料固化定位，固定垫块不刮研。3.4安装时对垫块的要求按SC/T8084对中间轴承垫块的要求执行。如用工程塑料固化定位，按SC/T8080中的1.3条要求。
3.5舵机底座与基座连接螺栓，应有不少于总数20%，且至少为4个的紧配螺栓。其配合精度H7/K6，表面粗糙度均不低于。如用工程塑料固化定位，可不采用紧配螺栓。3.6舵柄（臂）安装要求如下：
3.6.1舵柄（臂）的内孔与舵杆应紧密接触。紧固螺栓拧紧后，用0.05mm塞尺从两头检查时，可插入部分不应大于周长10%，且插入深度不得超过15mm。3.6.2平键与舵杆键槽两侧面接触面积不少于75%：与舵柄（臂）键槽两侧面相配对，在其75%长度内应插不进0.05mm塞尺，其余部分应插不进0.10mm塞尺，平键与舵杆键槽底应接触。平键与舵柄（臂）键槽底不应接触，而应有0.20～0.40mm间隙。3.7机安装以舵角为0°时为基准，其位置要求如下：3.7.1舵机与蛇杆距离要求见表1。表1
中华人民共和国农业部1994-11-01批准尺
1995-01-01实施
SC/T8090—94

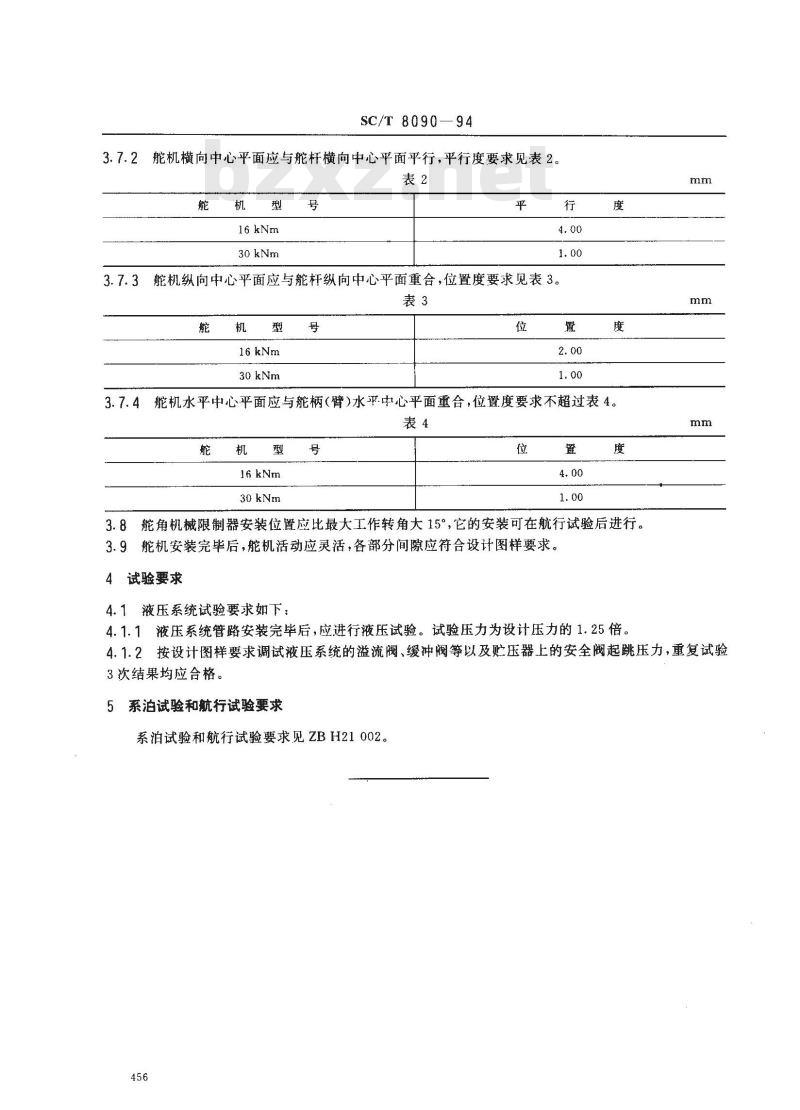

3.7.2舵机横向中心平面应与舵杆横向中心平面平行，平行度要求见表2。表2
3.7.3舵机纵向中心平面应与舵杆纵向中心平面重合，位置度要求见表3。表3
舵机水平中心平面应与能柄(臂)水平中心平面重合，位置度要求不超过表4。3. 7. 4
3.8舵角机械限制器安装位置应比最大工作转角大15°，它的安装可在航行试验后进行。3.9舵机安装完毕后，舵机活动应灵活，各部分间隙应符合设计图样要求。4试验要求
4.1液压系统试验要求如下：
4.1.1液压系统管路安装完毕后，应进行液压试验。试验压力为设计压力的1.25倍mmwww.bzxz.net
4.1.2按设计图样要求调试液压系统的溢流阀、缓冲阀等以及贮压器上的安全阀起跳压力，重复试验3次结果均应合格。
5系泊试验和航行试验要求
系泊试验和航行试验要求见ZBH21002。456

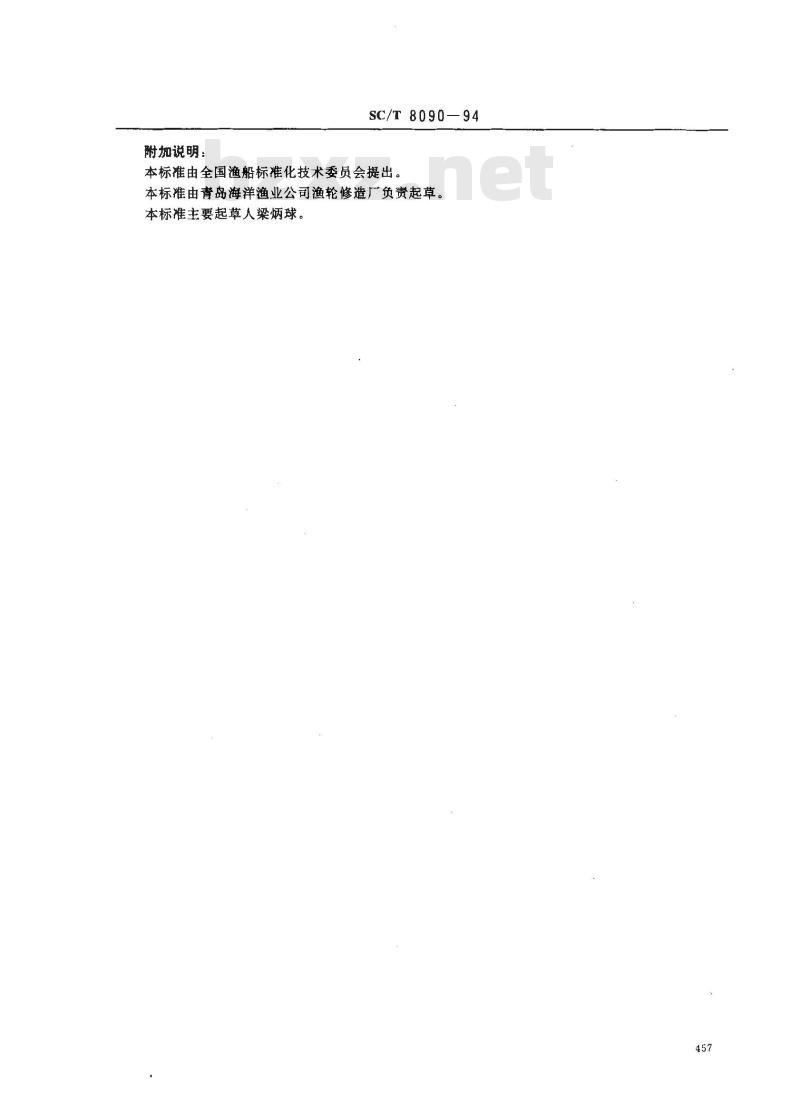

附加说明：
SC/T8090—94
本标准由全国渔船标准化技术委员会提出。本标准由青岛海洋渔业公司渔轮修造厂负责起草。本标准主要起草人梁炳球。
