SC/T 8133-1994 渔船通风设备安装技术要求 SC/T8133-1994 标准下载解压密码：www.bzxz.net

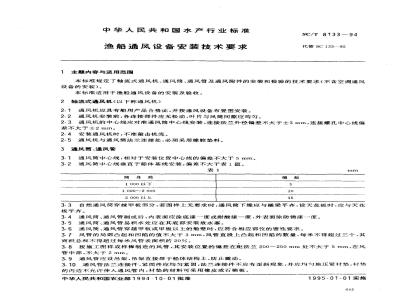

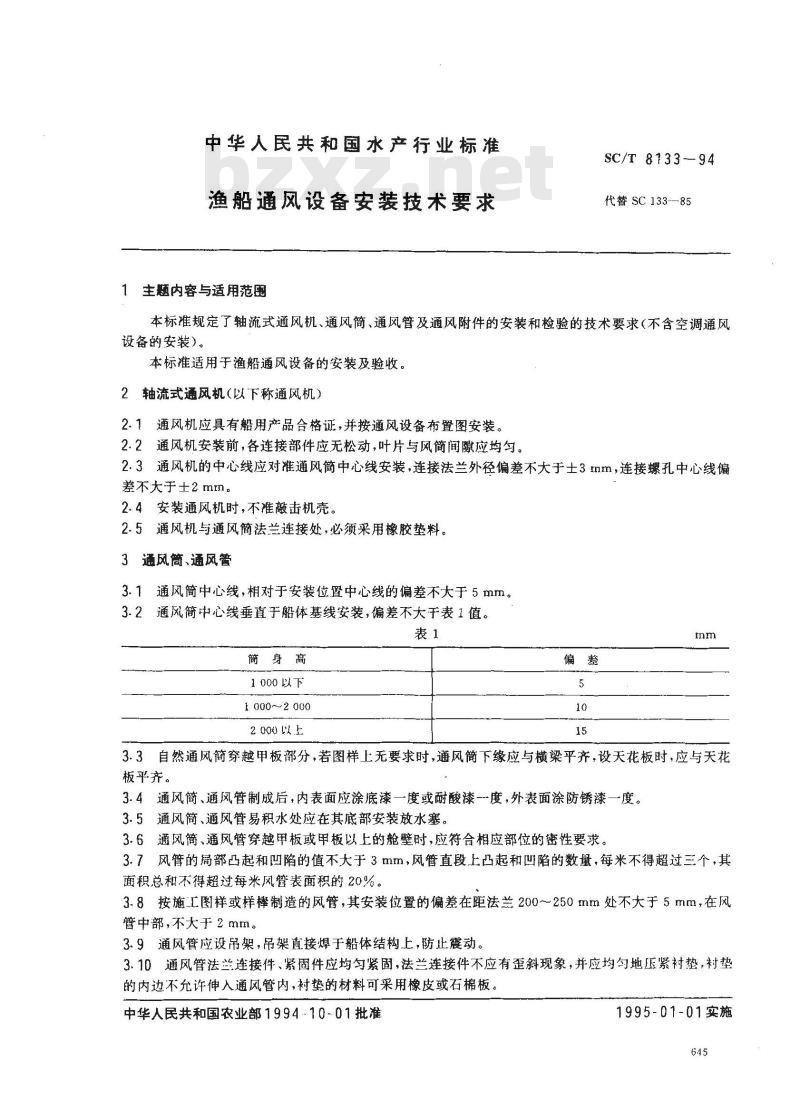

中华人民共和国水产行业标准
渔船通风设备安装技术要求
1主题内容与适用范围
SC/T 8133--94
代替SC133-85
本标准规定了轴流式通风机、通风简、通风管及通风附件的安装和检验的技术要求（不含空调通风设备的安装）。
本标准适用于渔船通风设备的安装及验收。2轴流式通风机（以下称通风机）2.1通风机应具有船用产品合格证，并按通风设备布置图安装。2.2通风机安装前，各连接部件应无松动，叶片与风简间隙应均匀。2.3通风机的中心线应对准通风筒中心线安装，连接法兰外径偏差不大于士3mm，连接螺孔中心线偏差不大于士2mm。
2.4安装通风机时，不准敲击机壳。2.5通风机与通风简法兰连接处，必须采用橡胶垫料。3通风筒、通风管
3.1通风简中心线，相对于安装位置中心线的偏差不大于5mm。3.2通风简中心线垂直于船体基线安装，偏差不大于表1值。表1
简身高
1000以下
1000~2 000
2000以上
3.3自然通风簡穿越甲板部分，若图样上无要求时，通风筒下缘应与横梁平齐，设天花板时，应与天花板平齐。
3.4通风简、通风管制成后，内表面应涂底漆一度或耐酸漆一度，外表面涂防锈漆一度。3.5通风简、通风管易积水处应在其底部安装放水塞。3.6通风简、通风管穿越甲板或甲板以上的舱壁时，应符合相应部位的密性要求。3.7风管的局部凸起和凹陷的值不大于3mm，风管直段上凸起和凹陷的数量，每米不得超过三个，其面积总和不得超过每米风管表面积的20%。3.8按施工图样或样棒制造的风管，其安装位置的偏差在距法兰200～250mm处不大于5mm，在风管中部，不大于2mm。
3.9通风管应设吊架，吊架直接焊于船体结构上，防止震动。3.10通风管法兰连接件、紧固件应均勾紧固，法兰连接件不应有歪斜现象，并应均勾地压紧衬垫，衬垫的内边不允许伸人通风管内，衬垫的材料可采用橡皮或石棉板。中华人民共和国农业部1994-10-01批准1995-01-01实施
通风附件下载标准就来标准下载网
SC/T8133—94

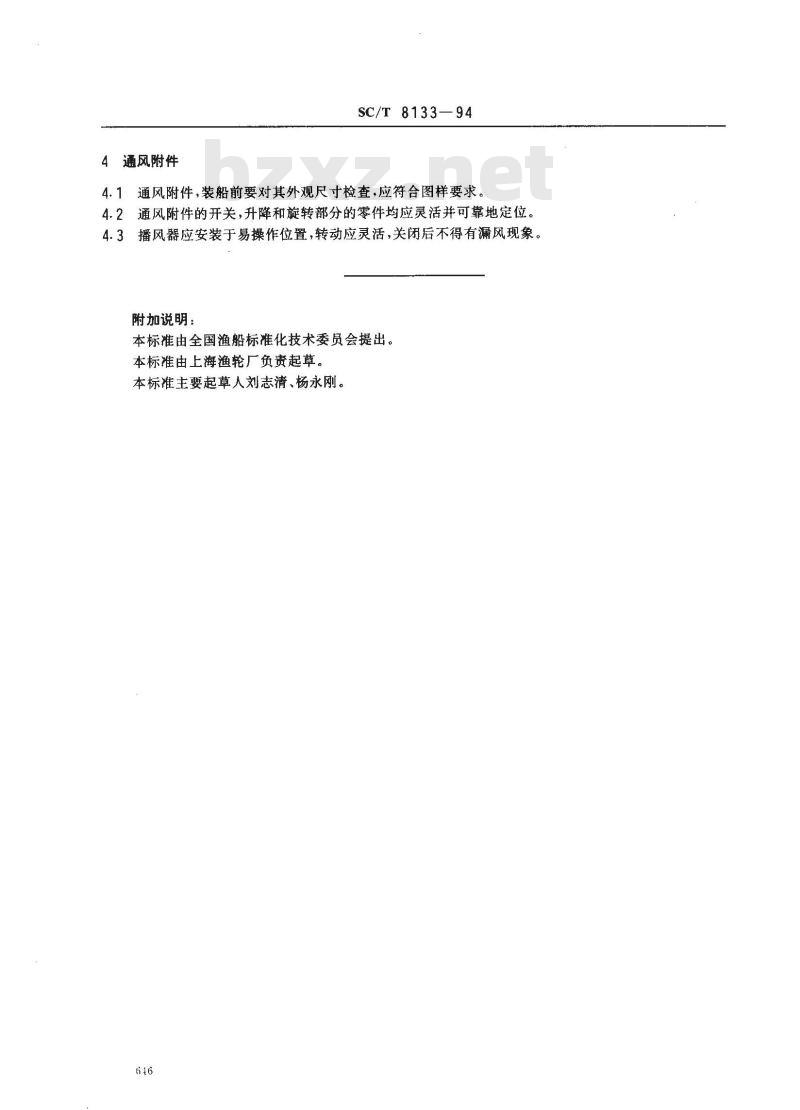

4.1通风附件，装船前要对其外观尺寸检查，应符合图样要求。4.2通风附件的开关，升降和旋转部分的零件均应灵活并可靠地定位。4.3播风器应安装于易操作位置，转动应灵活，关闭后不得有漏风现象。附加说明：
本标准由全国渔船标准化技术委员会提出。本标准由上海渔轮厂负贵起草。本标准主要起草人刘志清、杨永刚。616
