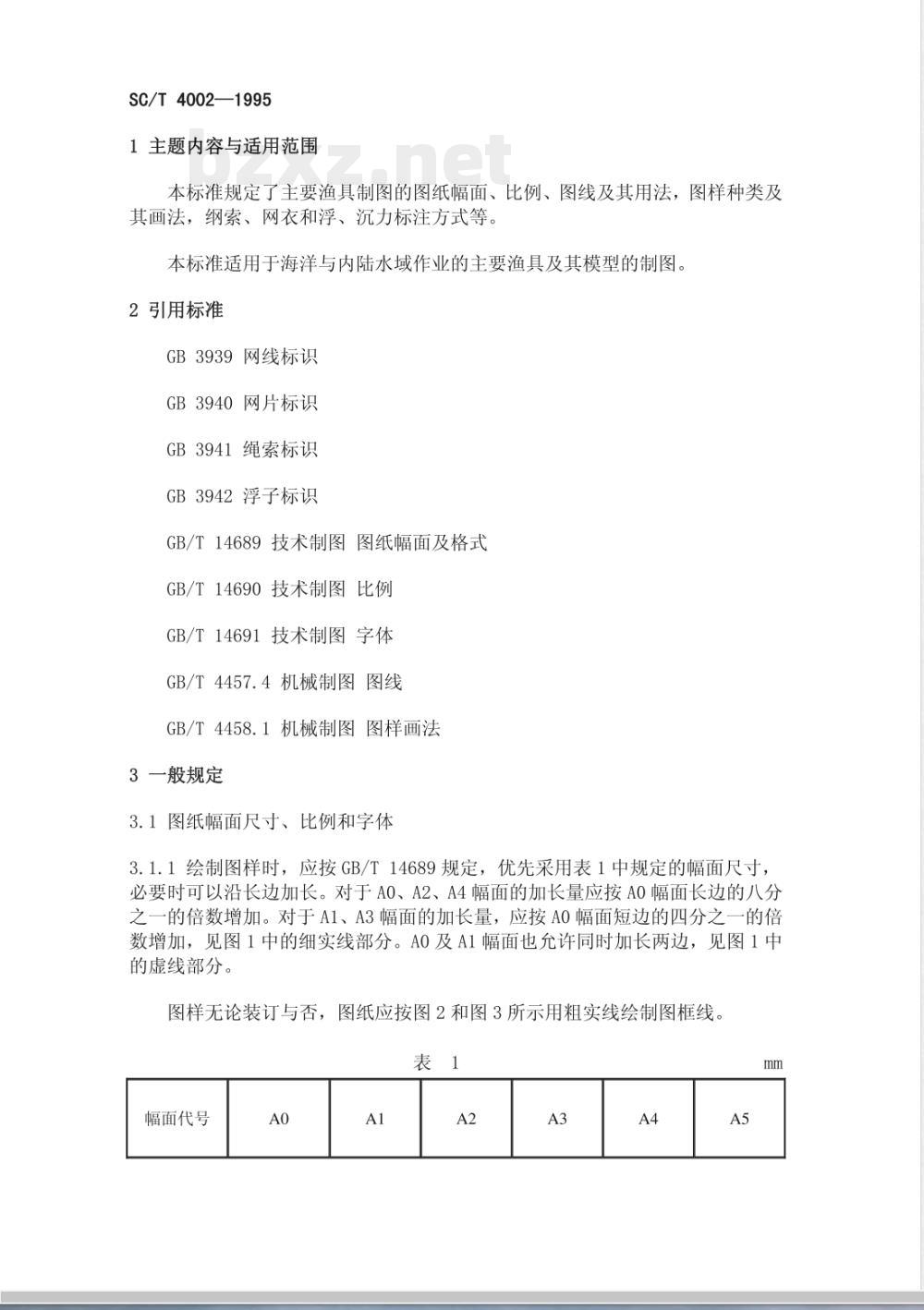

SC 4002-1995渔具制图

SC/T4002—1995

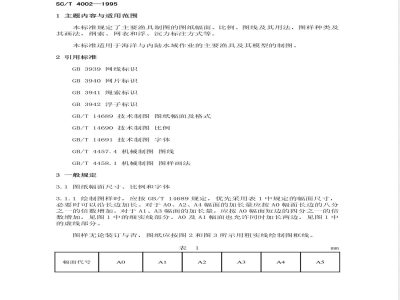

1主题内容与适用范围
本标准规定了主要渔具制图的图纸幅面、比例、图线及其用法，图样种类及其画法，纲索、网衣和浮、沉力标注方式等。本标准适用于海洋与内陆水域作业的主要渔具及其模型的制图。2引用标准
GB3939网线标识
GB3940网片标识
GB3941绳索标识
GB3942浮子标识
GB/T14689技术制图图纸幅面及格式GB/T14690技术制图比例
GB/T14691技术制图字体
GB/T4457.4机械制图图线
GB/T4458.1机械制图图样画法
3一般规定
3.1图纸幅面尺寸、比例和字体

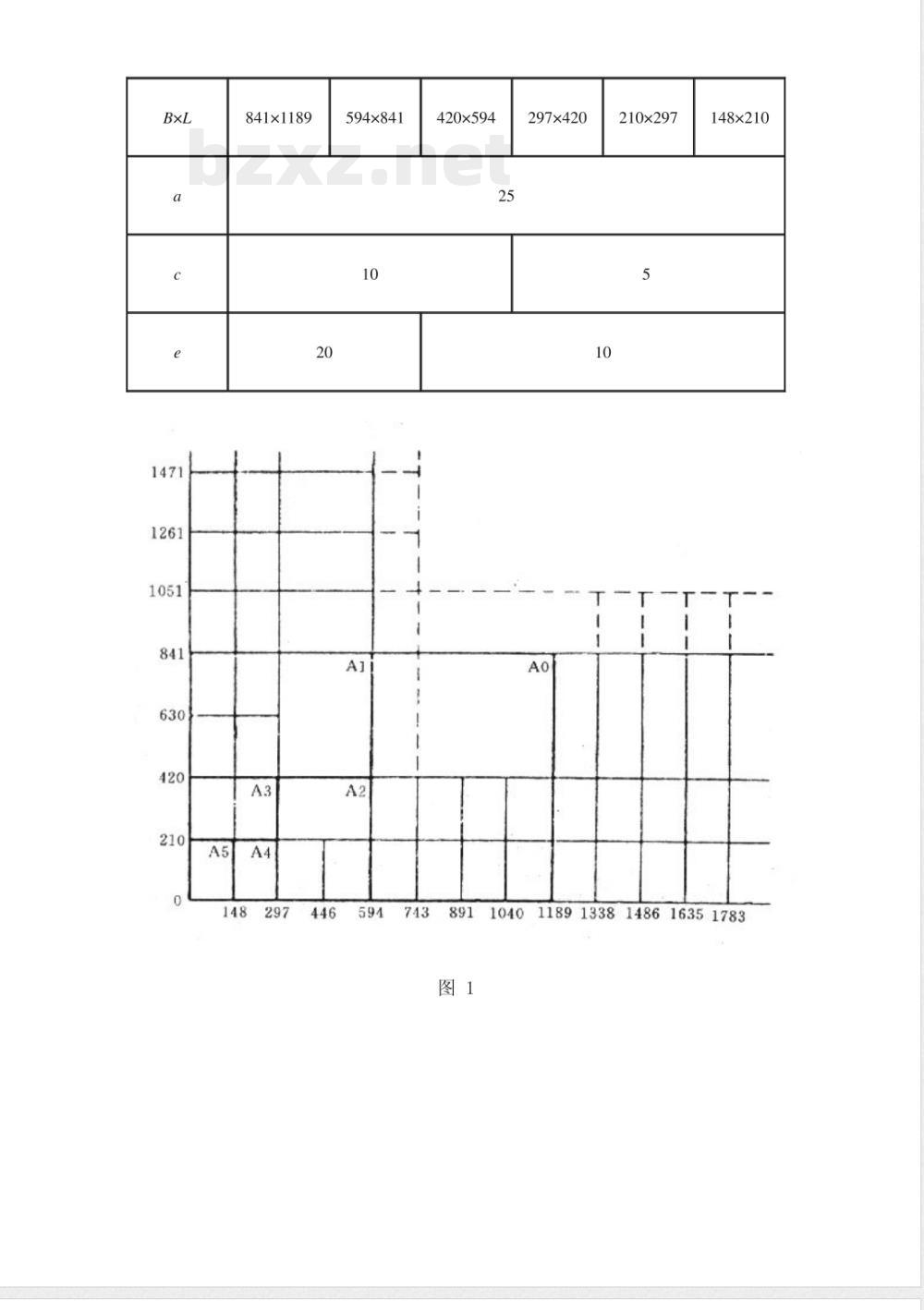

3.1.1绘制图样时，应按GB/T14689规定，优先采用表1中规定的幅面尺寸，必要时可以沿长边加长。对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加。对于A1、A3幅面的加长量，应按A0幅面短边的四分之一的倍数增加，见图1中的细实线部分。A0及A1幅面也允许同时加长两边，见图1中的虚线部分。

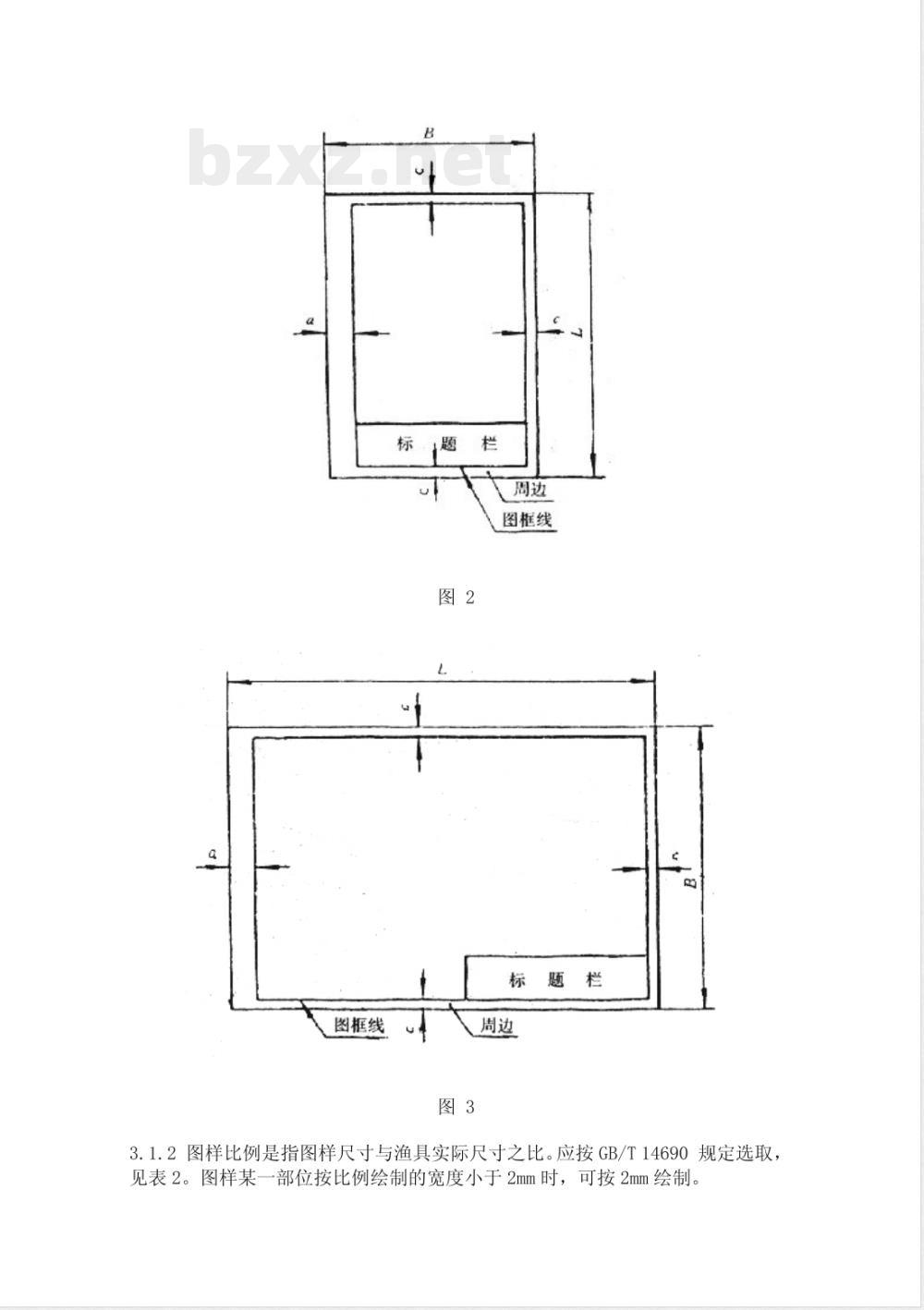

图样无论装订与否，图纸应按图2和图3所示用粗实线绘制图框线表1
幅面代号
841x1189
148297
594x841
420x594
297×420
210x297
148x210
104011891338148616351783
图框线
图框线

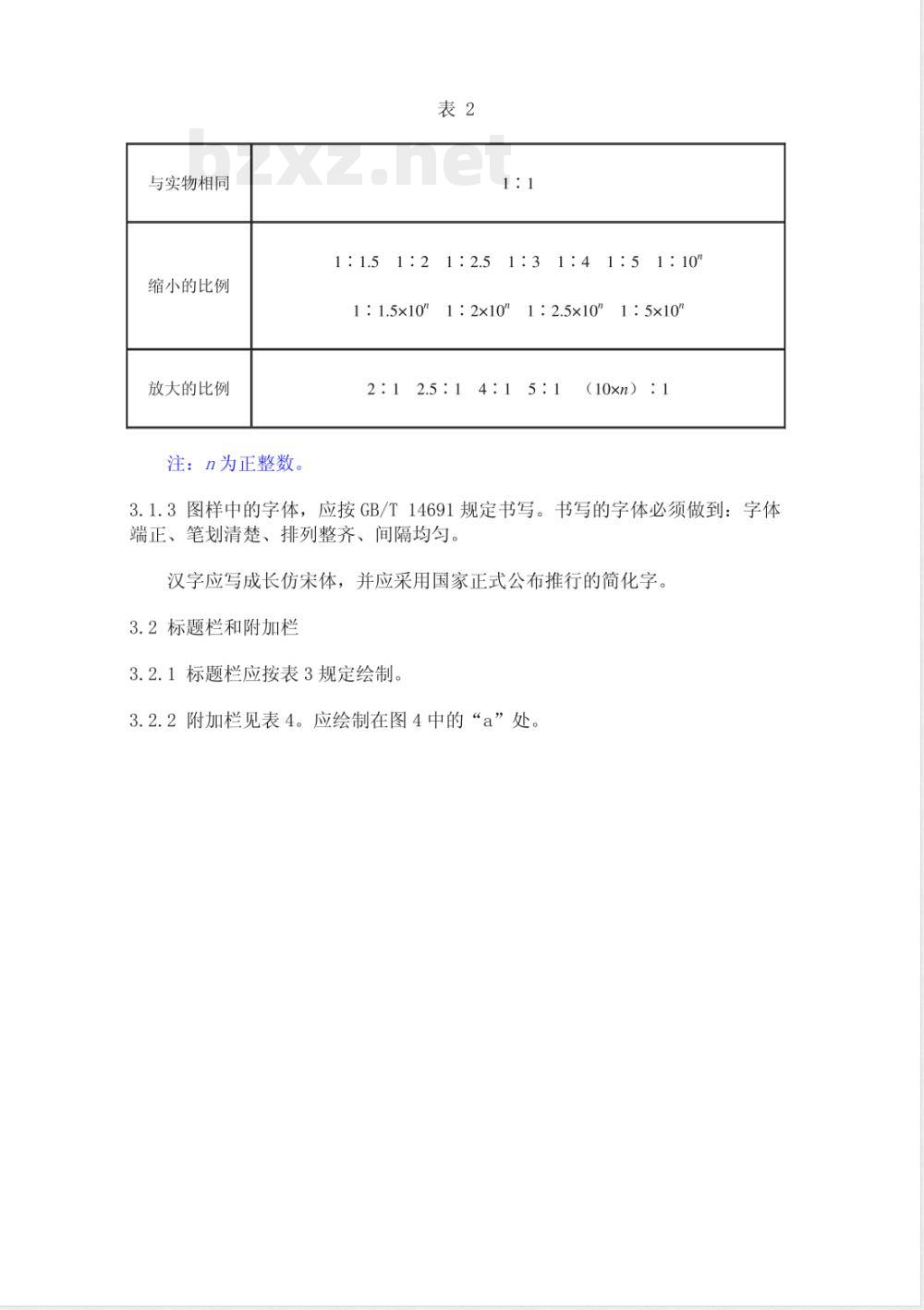

3.1.2图样比例是指图样尺寸与渔具实际尺寸之比。应按GB/T14690规定选取，见表2。图样某一部位按比例绘制的宽度小于2mm时，可按2mm绘制。与实物相同
缩小的比例
放大的比例
注：n为正整数。
1:151:2
1:51:10%
1:1.5x10″1:2x10″
2:12.5:14:15:1
1：5x10
（10xn）：1
3.1.3图样中的字体，应按GB/T14691规定书写。书写的字体必须做到：字体端正、笔划清楚、排列整齐、间隔均匀。汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。3.2标题栏和附加栏

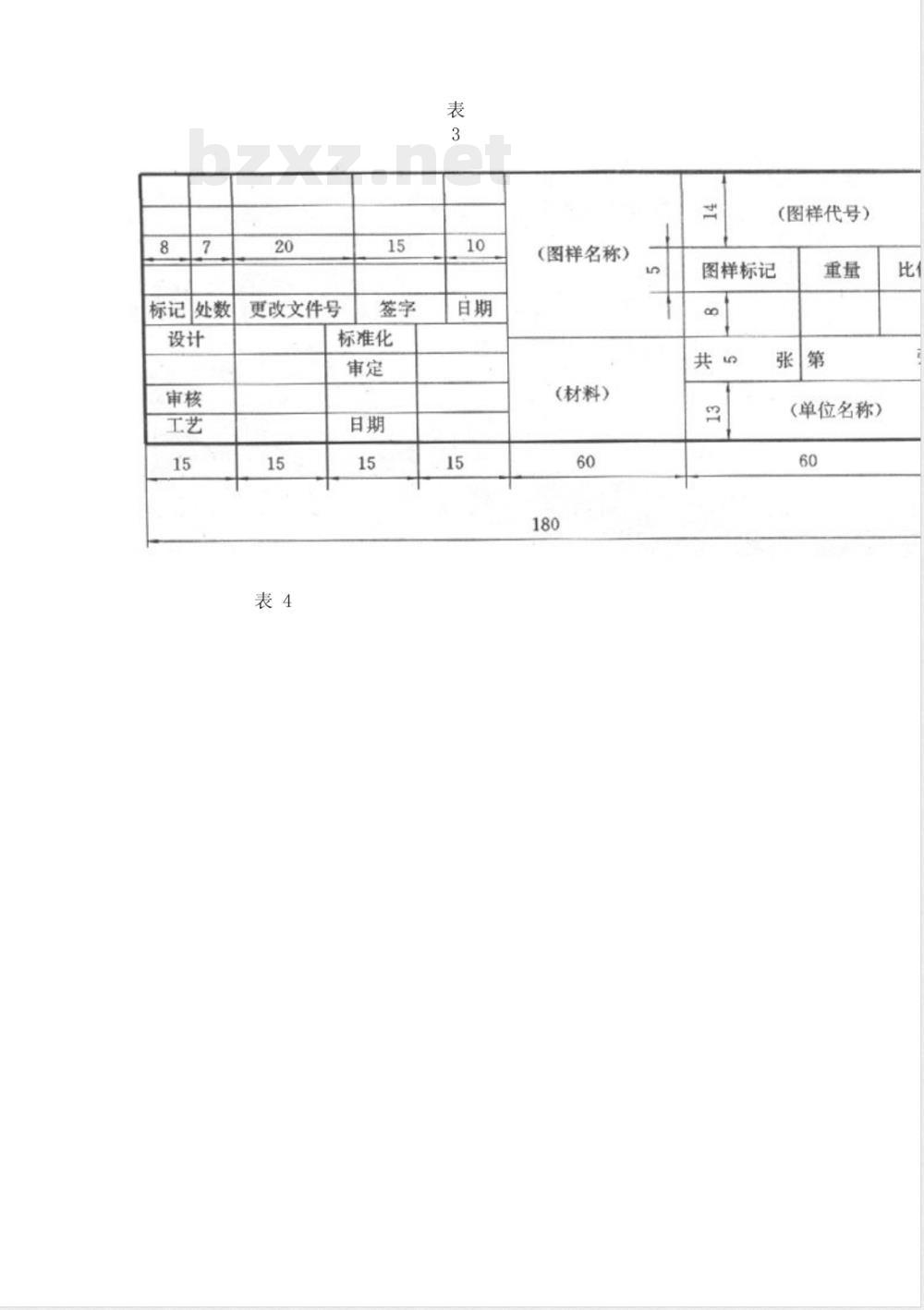

3.2.1标题栏应按表3规定绘制。3.2.2附加栏见表4。应绘制在图4中的“a”处。8
标记处数
更改文件号
标准化
(图样名称）
(材料）
（图样代号）
图样标记
（单位名称）
借（通）用件登记
旧底图总号
底图总号
3.3图样中的表格
3.3.1表格上部和下部要用粗实线闭合。其两侧一般不需用细实线闭合。表格的栏目和数值一般应横列，也允许竖列。3.3.2如有两个以上的表格，应连续标注表号。必要时可在表号后面空一个字位置写出表格名称。表号和名称写在表格上方居中位置。3.3.3表格中相邻参数的数值或文字内容相同时，应按通栏如实表示。不得使用“同左”或“同上”的符号或文字。3.3.4表格中各栏参数的计量单位相同或大多数相同时，应将单位符号写在表格的右上角，其余少数单位写在有关栏内。如计量单位不同时，应将单位符号分别写在各栏参数名称的下方。
表格中的数值，上下行的数字和小数点应对正。表格中某些栏目无内容填写时，应以短横线表示。3.3.5材料明细表，是渔具图必备的表格，见表5。表中的渔具材料和属具材料的结构规格分别按GB3939、GB3940、GB3941、GB3942的规定填写。表5
材料及规格
材料明细表
(渔具名称）
（渔具代号）
表下方的标题栏，只有单独使用时才绘制。总重
（单位名称）
3.3.6网衣材料结构规格表，是有囊围网和张网必备的辅助表格，见表6。表中网衣材料结构规格，应按GB3940的规定填写。表格如因本页版面所限未排完，需转下页续排时，则表格下部一般应将一个横栏排完，用细实线闭合。续排的表格，应在续表上方居中位置写明“续表×”。续表表头不许省略，也不得用数字代替。续表上部和下部要用粗实线闭合，见续表6。
网线结
起目数
终目数
增(减）
3.3.7如果表格横向狭而长，排版时幅面宽度不够，可将表格分为两段，并用细双实线排在一页内，见表7。
3.3.8表格的最大幅面尺寸，宽度为160mm，长度为210mm。k
3.3.9图样中的符号、略语和代号，应分别按表8和附录A（补充件）的规定执行。表8和附录A（补充件）中没有的，允许自定。图样中的符号、略语和代号，应随图列出附录表。
3.3.10主要渔具图样应填写：
a.渔船全长X型宽X型深X主机功率；b.作业渔场和主要捕捞对象
a、b项应分别填写在图5中的a和b处。a
符号形式
用法说明
双线网目
六边形网目
各种穿孔浮子
球形双耳浮子
各种浮桶
标题栏
符号形式
用法说明
网具背部
网具腹部
网具左侧部
网具右侧部
3.4图线及其用法
各种浮标
各种穿孔沉子
各种沉锤
底环装配方式
矩形网板
立式网板
椭圆形网板
3.4.1绘制图样的图线要按GB/T4457.4规定，见表9。表9
图线名称
粗实线
细实线
图线形式
纲索中断
近似值
图线宽度
约b/3
点划线
双点划线
波浪线
3.4.2图线用法
a.粗实线：表示纲索，延绳钓干线，浮标绳，b.细实线：表示纵、横和斜向网衣界线，可见图样轮廊线，尺寸线和尺寸界线，延绳钓支线。
c。虚线：表示横向网衣界线引出线，不可见轮廊线。d。点划线：表示对称中心线。
e.双点划线：表示手编网衣增（减）目线f.波浪线：表示图样断开线。
3.4.3图样中同种图线的宽度应保持一致。虚线和点划线及双点划线的线段长度和间隔，应大致相等。点划线和双点划线两端，应是线段而不是点。4图样种类和画法
4.1基本要求
绘制渔具图样时，应首先考虑看图方便。根据渔具结构特点，选择适当表达方法。在完整、清晰地表达渔具各部分形状的前提下，力求制图简便4.2图样画法
渔具图样规定有：网衣展开图，部件图，局部放大图，示意图四种。主要应用全展开或部分展开的简化画法绘制。4.2.1网衣展开图画法
网衣展开图是表达网渔具网衣和纲索平面展开形状的图样。应按比例绘制。4.2.1.1绘制网衣展开图时，所依据的尺寸应按下列规定：a拖网、有囊围网和张网网衣纵向长度均应按网衣拉直尺寸（网目长度与网目数之乘积，下同）。其网衣横向宽度，除无翼张网应按网衣横向拉直尺寸的四分之一外，其他均应按二分之一。网袖还应符合剪裁斜率要求，即网衣横向目数与纵向目数之比。
b。无侧纲刺网和无囊围网的高度，应按网衣拉直尺寸。长度应按结附网衣部分的纲索长度。
有侧纲刺网的高度和长度，应按结附网衣部分的纲索长度。4.2.1.2网具各组成部分全对称或相同时，应按图6简化画法绘制。网具各组成部分中的一部分全对称或相同时，应按图7简化画法绘制。上述两种画法，除允许采用全展开画法外，均需在图样上方相应部位画出表示部位的符号，见表8。
