YD 523-1992
基本信息
标准号： YD 523-1992
中文名称：(6 2)64Kbit/s数据复用的接口设备技术要求
标准类别：通信行业标准(YD)
标准状态：现行
发布日期：1992-03-12
实施日期：1992-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：80569
标准分类号
中标分类号：通信、广播>>通信设备>>M32数据通信设备
关联标准
采标情况：CCITT建议X.20bis NEQ
出版信息
出版社：人民邮电出版社
页数：3页
标准价格：8.0 元
出版日期：1992-11-01
相关单位信息
起草人：张波
起草单位：邮电部重庆通信设备厂
归口单位：邮电部电信传输研究所
提出单位：中华人民共和国邮电部
发布部门：中华人民共和国邮电部
标准简介
主题内容：本标准规定了(６＋２)６４ｋｂｉｔ／ｓ数据复用的接口设备技术要求。适用范围：本标准适用于零次群的接口设备，适用于带有ＲＳ－２３２０接口的同步型或异步型计算机、电传机及Ⅲ类传真机通过数据网实现通信。 YD 523-1992 (6 2)64Kbit/s数据复用的接口设备技术要求 YD523-1992 标准下载解压密码：www.bzxz.net

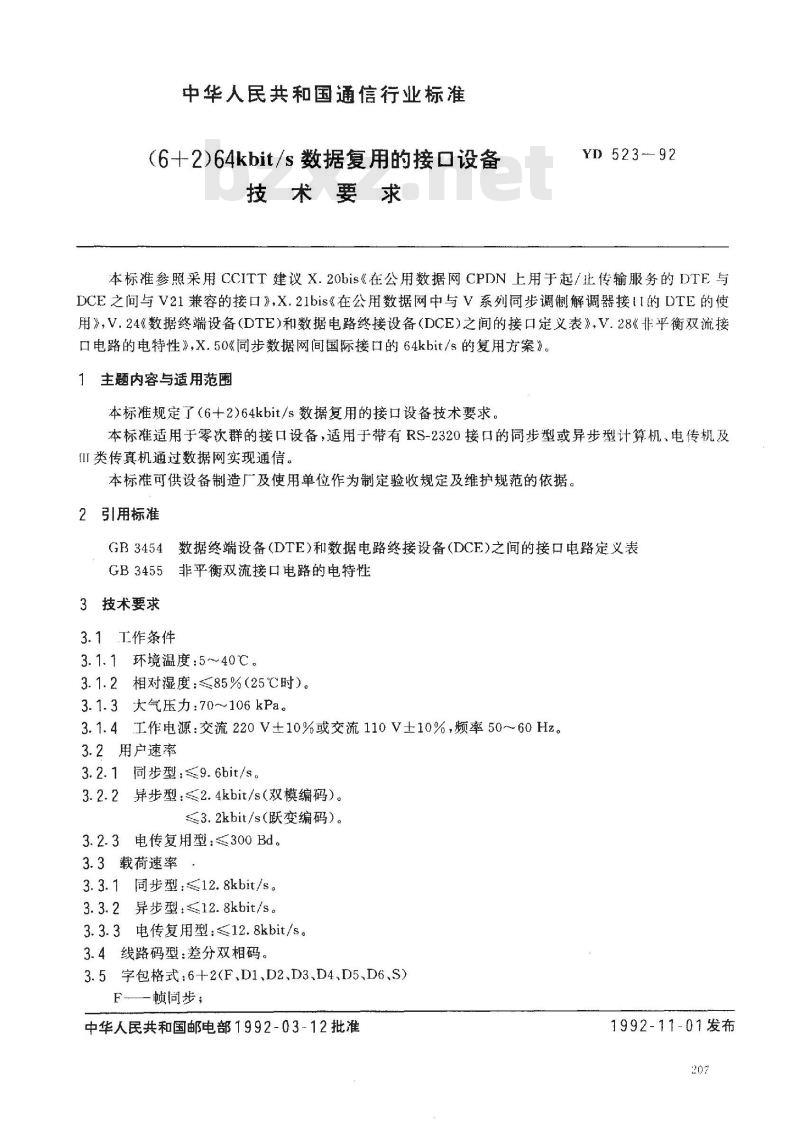

标准图片预览
标准内容
中华人民共和国通信行业标准
（6+2)64kbit/s数据复用的接口设备技术要求
YD 523-- 92
本标准参照采用CCITT建议X.2Obis《在公用数据网CPDN上用于起/止传输服务的DTE与DCE之间与V21兼容的接口》,X.21bis《在公用数据网中与V系列同步调制解调器接I1的DTE的使用》，V.24《数据终端设备（DTE)和数据电路终接设备（DCE)之间的接口定义表》，V.28《非平衡双流接口电路的电特性》，X.50《同步数据网间国际接口的64kbit/s的复用方案》。1主题内容与适用范围
本标准规定了（6十2)64kbit/s数据复用的接口设备技术要求。本标准适用于零次群的接口设备，适用于带有RS-2320接口的同步型或异步型计算机、电传机及III类传真机通过数据网实现通信。本标准可供设备制造广及使用单位作为制定验收规定及维护规范的依据。2引用标准
GB3454数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口电路定义表GB3455非平衡双流接口电路的电特性3技术要求
3.1工作条件
3.1.1环境温度：5～40℃。
3.1.2相对湿度：≤85%（25℃时）。3.1.3大气压力：70~106kPa。
3.1.4工作电源：交流220V±10%或交流110V士10%，频率50～60Hz。3.2用户速率
3.2.1同步型：≤9.6bit/s。
3.2.2异步型：≤2.4kbit/s（双模编码）。≤3.2kbit/s（跃变编码）。
3.2.3电传复用型：≤300Bd。
3.3载荷速率
3.3.1同步型：≤12.8kbit/s。
3.3.2异步型：≤12.8kbit/s。
3.3.3电传复用型：≤12.8kbit/s。3.4线路码型：差分双相码。
3.5字包格式：6+2(F、D1、D2、D3、D4、D5、D6、S)F-—帧同步；
中华人民共和国邮电部1992-03-12批准1992-11-01发布
D1～D6数据信息；
-状态位（传输联终信号）。
3.6DTE接口
YD52392
3.6.1同步型：接口排线采用1SO2110连接器，其引线排列见表1表1
电路编号
102线
103线bZxz.net
104线
105线
106线
107线
108线
109线
113线
114线
115线
125线
140线
141线
142线
接口电路名称
信号地线
发送的数据
接收的数据
请求发送
发送准备好
数据终接设备作好准备
把数据终接设备接至线路
数据信道接收线路信号
检测器
发送器信号码元定时
（DTE源）
发送器信号码元定时
(DCE源）
接收器信号码元定时
(DCE源）
呼叫指示器
环回/维护测试
本地环回
测试指示器
异步型：接口排线采用ISO2110连接器，其引线排列见表2。表2
电路编号
102线
103线
104线
106线
107线
接口电路名称
信号地线
发送的数据
接收的数据
发送准备好
数据终接设备作好准备
电路编号
108线
109线
125线
140线
141线
142线
接口电路名称
将数据终接设备接至线路
数据信道接收线路信号
检测器
呼叫指示
环回/维护测试
本地环回
测试指示器
YD523—92
续表2
3.6.3电传复用型：双流土20V、土4mA，单流：+40mA。3.7外线发送电平：0~～一15dBm可调。3.8外线最小接收电平：-34dBm。附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部重庆通信设备厂起草。本标准起草人张波。
