中华人民共和国邮电部部标准
长途通信干线光缆数字传输系统线路工程设计暂行技术规定
关于发布《长途通信干线光缆数字传输系统线路工程设计暂行
技术规定》的通知
部（19911248号
各省、自治区、直辖市邮电管理局，各计划单列市局，部属设计施工单位，部卡线建按管理巾中心：为适应邮电建设发展的需要，加强长途光缆线路工程设计的管理，现将《长途通信干线光数字传输系统线路工程设计暂行技术规定》批谁发布，白一九九一年十月一日起实尴。在实施过程中，各单位如发现间题，希涵告部基建司，本督行技术规定交人民邮电出版社出版发行，各单位可向该社订购，
中华人民共和国邮电部
1990年5月10日
年督葡精

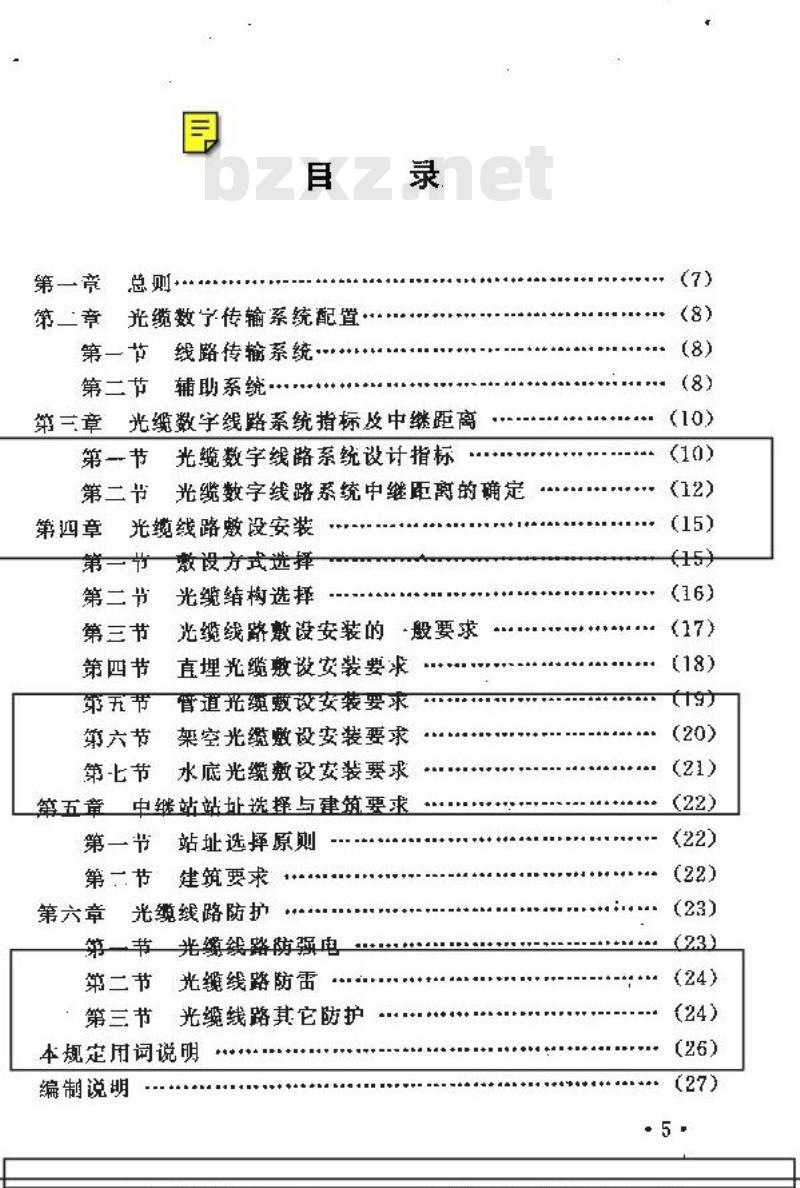

第一章总则
第二章光缆数宁传输系统配置·第一节线路传输系统·
第二节辅助系统，
第三章光继数字线路系统指标及中继距离第一节光缆数字线路系统设计指标光缆数字线路系统中继距离的确定第节
第四章光缆线路蚊设安装
第一竹款设方式选择
第二节
第三节
第四节
第五节
第六节
第七节
篝五童
光缆绪构选择
光缆线路散设安装的般要求
直埋光缆敷设安装要求
管道形缆敷设安装要求
架空光缆缴设安装要求
水底光缆敷设安装要求
中继站站址选择与建筑要求
第一节
站址选择原则
建筑要求
第一节
第六章光缆线路防护
第一节光缝线路防强电
第二节光巍线路防雷
：第三节光缆线路其它防护
本规定用词说明
编制说明
第一章总则　
第1.0.1条，&长途通信于线光缆数字传输系统线路工程设计暂行技术规定”（简称“本规定”）适用于新建长途通信干线光绳数字传输系统的线路工程设计。改建、扩建工程及具他类似光缆线路工程设计可参执行。
第工0.2条工程设计必须贸彻执行国家基本建设方针和技术经济政策。注意节约用地，重视环境保铲。：第1.0.3条工程设计必须保证通信质量，技术先进，经济合埋，切合实际，安全可靠。设计中应进行多方案比较，努力提高经济效益，不断降低工程适价。
第1.0.4条工程设计采用的产品应符合国标或行（部）标规定，未经中间试验和系统鉴定合格的产品不得在工程中使用。引进的光缆和设备其技术性能应符合我国有美标准和技术规定。第1.0.5条光缆线路工程设计除应遵守本规定外，本规定未包括的部分，还应执行长途电缆、明线和市话线路工程设计规范的相关规定。当两者相互矛盾时，则应以本规定为准。第10.6条本规定国家标准、规范承店叫应以国家标准，规范为准。
第1.0.7条在特殊情况下执行本规定有困难时，应充分论述理由报有关主管部门审批。
第1.0.8条本规定解释权属邮电部基术建设司。7
甜经紧霸精舒
第二章
光缆数字传输系统配置
第一节线路转输系统
第2.1.1条长途一级工线光缆数字传输系统的假设参考数字链路全长为5[00km，出12个或18个数学段组成，数学段的平均长度分别为420km或280k1。两种数字段的选取，应根据工程的系统靶置极其局站的实际分布情况确定。长途二级干线光缆数字传输系统的舰设参考数字链路全长为2500km：由9个数字段组成，数字段的均长度为280km。第2.1.2亲光纯数字传输系统的宿号速率，采用以2048kbit/s为基础的数字系列。长途十线光缆数字传输系统应采用34368kbit/s及其以上等级的借率。
第2.1.3条长途一级线光缆数字传输系统的线路传输码型成为5B6B码。长途一级工线光缆数字传输系统的线路传输码型除586B码外，还可采用经部主實部门批谁的其他传掩码型。第2.1.4条光缆数字传输系统开通速率及系统数量应根据通信网发展规姆，接近期业务需求配置。当电露数量达到两个以上较低数字等级的系统睿量时，应通对技术经济比较确定是否采用高一级的数学传输系统第2.1.5条长途下线光缆的光纤数量，应根据通信网发展规划并结合技术发展因旅，按远期业务需求分段配置。第二节辅助系统
第2.2.1条监控系统可由监控中心，监控站租被监控站组，8
监控信号的传输应选用光路，
第2.2-2条光缆数字传输系统的备用方式，应根据系统等级、容、数量，并结合设备可靠性和工程的经济性确定。光缆数学传输备用系统的配置应符合下列原则：一，一级十线系统可采用自动倒换备用方式，系统备用比取N：1。必要时应考虑备用案统平时开通电路的可能性。二、.…二级干线系统在系统穿量不大，系统数量不多时，可采用电路备用方式
三、采用自动倒换备用方式时，倒换段应与数字段·致。第273条公务通信系统的设置应根据维护工作需要和传输系统设备制式确定。公务系统的设置应符合下列愿则：、光缆数字传输系统的公务电话至少应设置两路，长距离一级于线的公务电路数可道当增加。公务通信系统应具有选址和会议电话两种呼叫方式。公务通信系统信号宜优先选用光路传送，也可采用其他适宜的传送方式。
二、巡房、线路维护段问的维护和抢修公务联络电话可利用现有地方通信网惑务设无线通信系统，第2.2.4条中继站供电系统的配置应符合下列原则一，设在邮电局所内的中继站，应充分利用现有电源设备或新配中继机专用电源设备，
、非同所中继站，可根据电网供电、日照、风力等条件、采用市电、太阳能电池、风力发电机等与带电池组联合供电。三、在实现上述本地供电有困难时，也可选用其它供电方式。9
种年督精舒
第三，光缆数字线路
系统指标及中继距离
第一节光缆数字线路系统设计指标第3.1.1条光缆数字传输系统的数字段由图3.1.1中的T'T之间的部分组戒。根据系统传输要求，其间可以设一部，多部或不设光中继机。
TT光境视与量学复用设香情口
ST量享光克送视TX靠中视REG的光举摄歌C后面的光纤点K，盘量光换量乳X成中验机RBG的光连换断C萨面的光新点图3.1.1光剪数字段组成
第3.1.2条光缆数字传输系统的误码特性设计指标应符合下列要求：
数字段在64kbit/8口的误码性能指标（测试统计时间为-个月）见表3.1.2。当数字段的实际长度超过420km或280km时应按长度进行线性折算，不足420km或280km时可取420km，280km指标。但数字段连接后误码性能（测试统计时间为个月）孕满足表3.1.2数字链路全程指标。.10
表 3. 1.2
误码性能
率级分DM（BERm1心-
误码种ES
6bit/s口误码性能指标
敬宁段长座（km）
.0.0067%
.0.0054%
严重误码SES（BES10-）.0.000067%280
<00045%
<0.000045%
数字链略长度(km)
一、数字段在高比特待率口的误比特率平均值（BER）指标（连续测试时间不少于24小时）：420km数字段为ER≤1×10-0280km数字段为BER.≤0.67×10-0。当数字段的实际长度超过420km或280km时应按长度进行线性折算，不足420km或280km时可取420km或280km指标。但教字段连接后高比特率口的误比特牵平均值应满足数字链路全程指标（连续耐试的时间不少于经小时）：5000km数字链路为BER≤1×10-；2500km数字链路为3ER0.5X10-
第3.1.3象光缆数字线路系统的抖动特性设计指标应符合下列要求：
、数字段各次群容许输入抖动的下限见表3.1.3-1和图3.1.3。
表313-1
数字免各比群输入户料动下限揭标ULP P (峰-峰)
标称速率
(khit/s）
139264
评制教宁信号的正药值导想率
1.2X10-5月z
100kH7
400kHZ
800kHz
3500kH2
数字段动转移函数的最大增益应不超过士B伤随机测试
信号序列
215—1
215→1
23—1
233—1
三、数字段和全程务次群无输人抖动时的最大输出抖动容限免1
大1鞋消种名客
抖动幅度A。
（对款）
表3.1.3-2。
20dB/10倍氧下库
并动频率(对激)
图413表313-1频率对服点
囊3.1.3-2各次群输出口无输入抖动时的最大输出抖动指标低癫限制
标称峦率
(kbit/s)
139264
数字段
(Ulp-P)
(UIr-p)
高限材wwW.bzxz.Net
(Fs---F.)
数字段
(Ulp-P)
（-）
带通波账带宽：低频费止
伴为F或F3，高截止覆率为F
2心Hz
6光缆数字线路系统中继距离的确定第二节
TookH2
40akHz
800k11x
3500kHx
第3.2.1条光缆数字线路系统中继段光链路构成见图3.2.1.
第3.2.2条光缆数字线路系筑中继段光通道毫诚和色散应符介表3.2.2要求。
表 3. 2. 2
标称连率
(kbit/s)
139264
4X139264
断 3. 2. 1
中继段光链路
单模光缆中堆段光通道要求
标称链长
S-R点间要求
(BER1X10-11)
斑球（dB）（注）
色散(Ps/nm）
不要求
注，超长出维臣的京减借，可通过提高光源输出功率和改普光检测器收灵城比所列值适当增加。
第3.2.3条光缆数字线路系统中继段长度，在满足色散要求的前提下，应根据光发送机，光接收机性能及光绩衰减常数等让行计算。单模光缆数字线路系统的中继段长度可按下式计算。P F,--M.-ZA
式中：L一中维羧长度（）
P一S 点人纤光功率(dBm)
F,一R点出纤光功率(dBm)
M.--设备高余度(dB)
S和R点间其他连接器衰减（dB）A.一光缆光纤衰减带数（dB/km）A一光缆固定接头平均熔接衰碱（dB/km）M光缆富余度(dB/km）
第3.2.4条采用高等级光纤以增大中维距离与增设中继站两?13 -
快1给器仙客道
种措施的选择，应通过技术经济比较确定。第3.2.5条中继站的设置应文足丁近期系统速率等级，适当兼顾远期更高系统速率等级的扩需要。 14
第四章
光缆线路敷设安装
第一节敷设方式选择
第4.1.1条长途一级干线光缆线路在野外地区数设应以采用直埋方式为主。二级于线光缆线路除直埋方式外也可利用现有轩路架空数设。
第4.1.2条长途下线光缆线路在市区内瞰设应以采用管道方式为主。对不具备管道敷设条件的地段，可采用简易塑料管道或其它适宜的过獲方式。
第4.1.3条长途十线光缆遇下列情况可采用局部渠空数设方式：
一，穿越峡谷、深沟等直埋不安全或建设费用很高的地段，二、地下或地面障碍物较多，施工特别困难或赔偿费用过高的地段。
三、受其他建设规划影喇的非永久性路山地段。，地表下陷地段。
五，其他不能直理的地段，
第4.1.4条长途十线光穿越河流的敷设方式，应以线路安全稳固为前提并结合现场情况按下列原娜确定：一，路出附近有永久性坚固桥梁可以利用的应在桥上数设。不具备桥十款设条件或建设费用过让高时可来用水底光缆三，河床极不稳定数设水底光绳不安全或石质河迷施工特别困雄时，再采用架空跨越方式。
1n避喜
