范围：本标准规定长途光缆(地理和架空)通信系统设立自动直接传输恢复系统的技术要求。包括传输恢复功能与控制功能；传输恢复的方法；接口和传输特性等。本标准主要适用于ＰＤＨ系统；除公用长途干线电信网以外，本地公用电信网及专用电信网的光缆通信系统的保护倒换系统也可参照使用。 YD/T 770-1995 光缆通信直接传输恢复系统进网要求 YD/T770-1995 标准下载解压密码：www.bzxz.net

YD/T77095
本标准是根据国际电信联盟电信标准部（ITUJ一T）的G.180建议并结合我间具体情况制订的·在技术内容上与G.180建议等效
本标准从1996年2月1日起实施。本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人：彭承柱、士铃。266
1范围
中华人民共和国通信行业标准

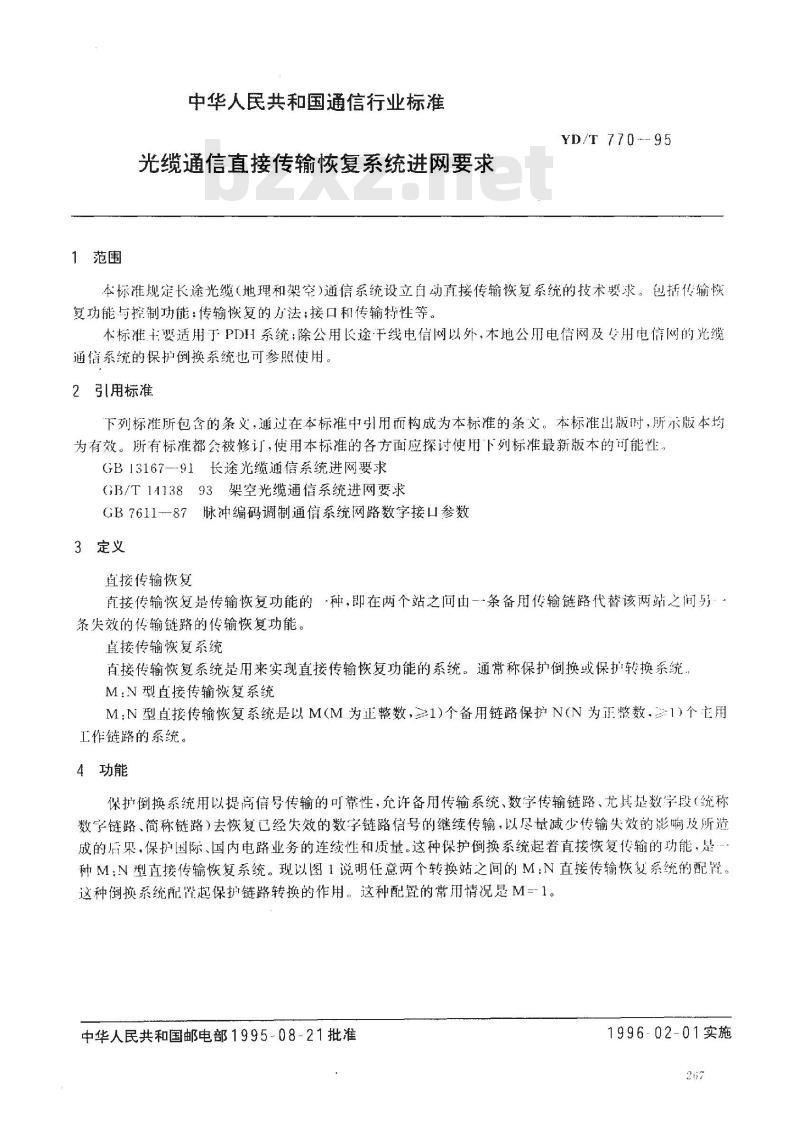

光缆通信直接传输恢复系统进网要求YD/T770.-95
本标准规定长途光缆（地理和架空）通信系统设立自动南接传输恢复系统的技术要求。包括传输恢复功能与控制功能；传输恢复的方法；接口和传输特性等。本标准要适用于PDH系统：除公用长途干线电信网以外，本地公用电信网及专用电信网的光缆通信系统的保护倒换系统也可参照使用。2引用标准
下列标准所包含的条义，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方面应探讨使用下列标准最新版本的可能性，GB13167--91长途光缆通信系统进网要求GB/T1113893架空光缆通信系统进网要求GB7611-87脉冲编码调制通信系统网路数字接口参数3定义
直接传输恢复
直接传输恢复是传输恢复功能的·种，即在两个站之问由一条备用传输链路代替该两站之间条失效的传输链路的传输恢复功能。直接传输恢复系统
直接传输恢复系统是用来实现直接传输恢复功能的系统。通常称保护倒换或保护转换系统M：N型直接传输恢复系统
M:N型直接传输恢复系统是以M(M为正整数，≥1)个备用链路保护N(N为正整数-1）个主用工作链路的系统。
4功能
保护倒换系统用以提高信号传输的可靠性，允许备用传输系统、数字传输链路、尤其是数学段（统称数字链路、简称链路）去恢复己经失效的数字链路信号的继续传输，以尽量减少传输失效的影响及所造成的后果，保护国际、国内电路业务的连续性和质量。这种保护倒换系统起着直接恢复传输的功能，是…种M：N型直接传输恢复系统。现以图1说明任意两个转换站之间的M：N直接传输恢复系统的配置。这种倒换系统配置起保护链路转换的作用。这种配置的常用情况是M=-1。中华人民共和国邮电部1995-08-21批准1996-02-01实施

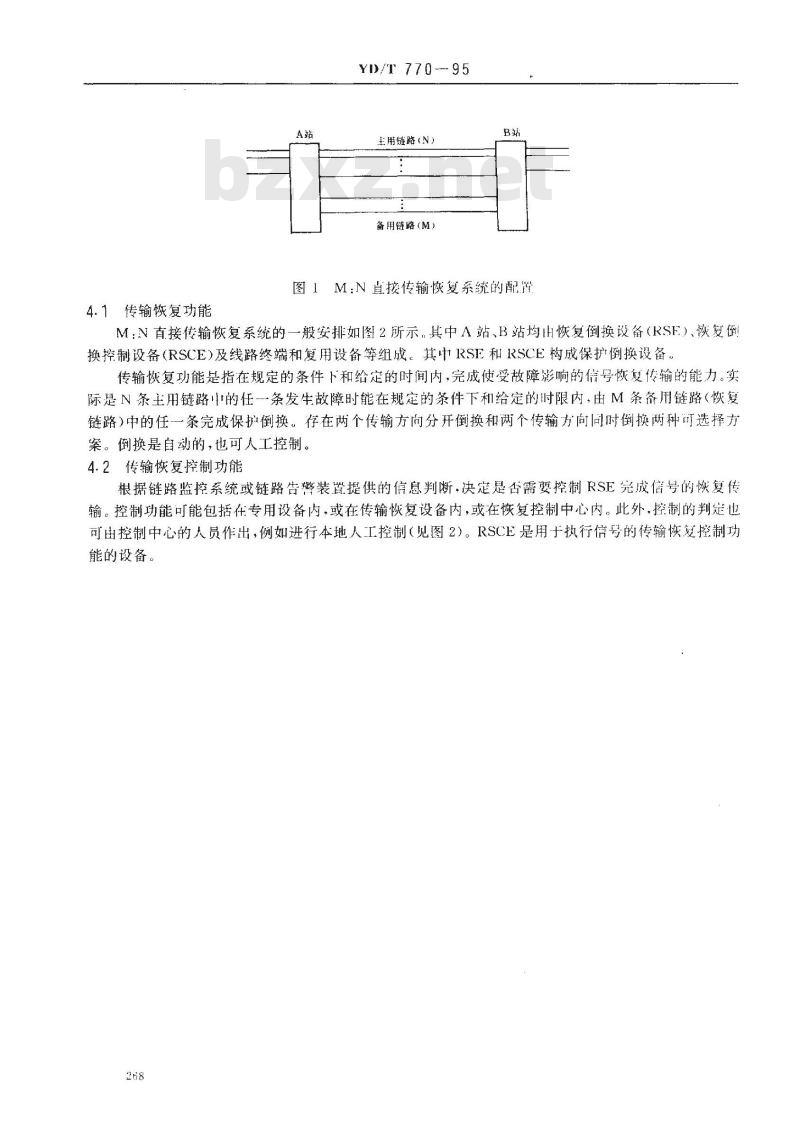

4.1传输恢复功能
YI/T770-95
主用链路（N）
备用链路（M）
图1M:N直接传输恢复系统的配罩M：N直接传输恢复系统的一般安排如图2所示。其中A站、B站均t恢复倒换设备（RSE）、恢复倒换控制设备（RSCE）及线路终端和复用设备等组成。其中RSE和RSCE构成保护倒换设备：传输恢复功能是指在规定的条件下和给定的时间内，完成使受故障影响的信号恢复传输的能力。实际是N条主用链路中的任-条发牛故障时能在规定的条件下和给定的时限内，由M条备用链路（恢复链路）中的任一条完成保护倒换。存在两个传输方向分开倒换和两个传输方向同时倒换两种可选择方案。倒换是自动的，也可人工控制。4.2传输恢复控制功能
根据链路监控系统或链路告整装置提供的信息判断·决定是否需要控制RSE完成信号的恢复传输。控制功能可能包括在专用设备内，或在传输恢复设备内，或在恢复控制中心内。此外，控制的判定也可由控制中心的人员作出，例如进行本地人工控制（见图2）。RSCE是用于执行信号的传输恢复控制功能的设备。
任选的备用
链路接入
本地人
1控制
RSE-恢复倒换设备：
恢复倒换控制设备；
·线路终端或复用设备：bzxz.net
YD/T 770 --- 95
数字段、链路
内含在恢复链路和！或
正常链路之中或者单独的
本地人
非标准化（或标准Q）接口，如果RSE和X -
RSCE合并，则接HX不存在：
Y将来要标推化的接口（可能是标准Q）；Z·可能要标准化的接口；
这条链路可以由THN中的连接代替：Q-对TMN(电信管理网）或对某控制中心的任选标准Q接口：
T--传输通道接口

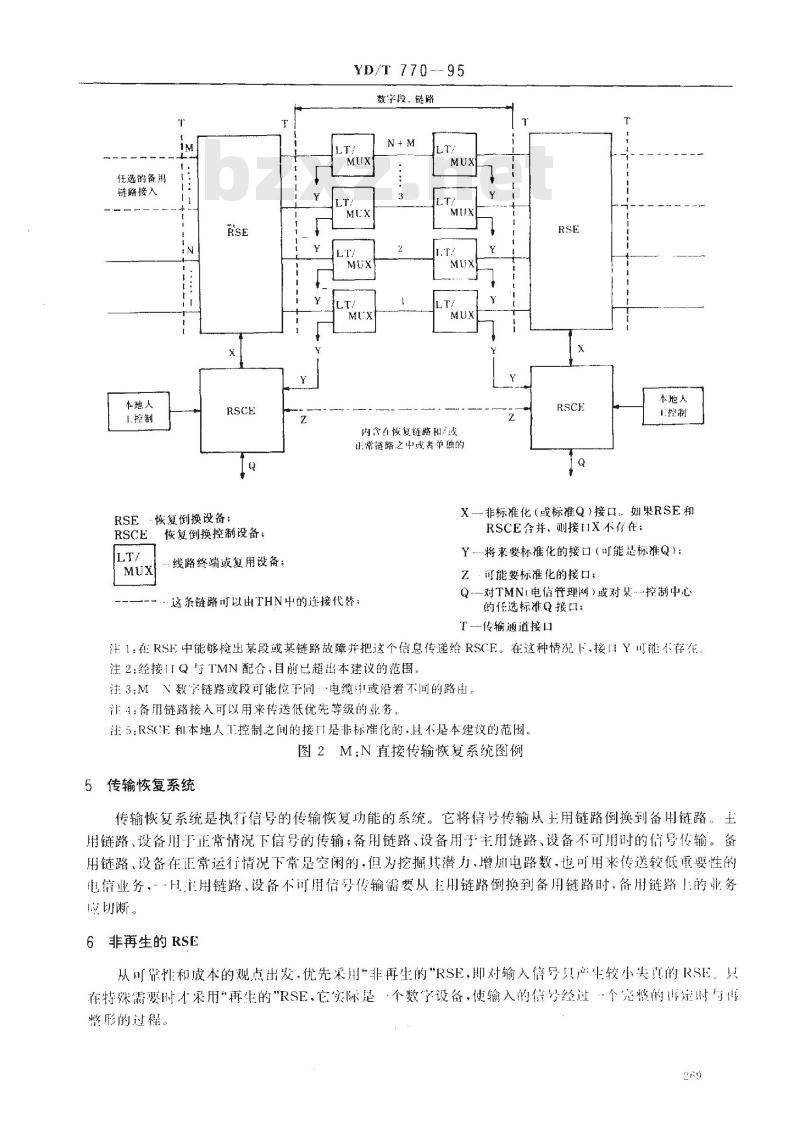

注1在RSE中能够检出某段或某链路故障并把这个信息传递给RSCE。在这种情况下,接Y川能不存在注2：经接IQ与TMN配合，目前已超出本建议的范围。注3;MN数宇链路或段可能位于同：·电缆打或沿着不同的路由：注4：备用链路接入可以用来传送低优先等级的业务，注5：RSCF利本地人工控制之间的接门是非标准化的·H不是本建议的范围。图2M：N直接传输恢复系统图例
5传输恢复系统
传输恢复系统是执行信号的传输恢复功能的系统。它将信号传输从主用链路倒换到备用链路。主用链路、设备用于正常情况下信号的传输；备用链路、设备用于主用链路、设备不可用时的信号传输。备用链路、设备在正常运行情况下常足空闲的，但为挖掘其潜力，增川电路数，也可用来传送较低重要性的电信业务，日用链路、设备不可用信号传输需要从主链路倒换到备用链路时，备用链路上的业务应切断。
6非再生的 RSE
从可税性和成本的观点出发，优先采用\非再生的\RSE，即对输入信号只产生较小头真的RSE，只在特殊需要时才采用“再生的\RSE，它实际是·个数字设备，使输入的信号经过个完整的再定时写再整形的过程。

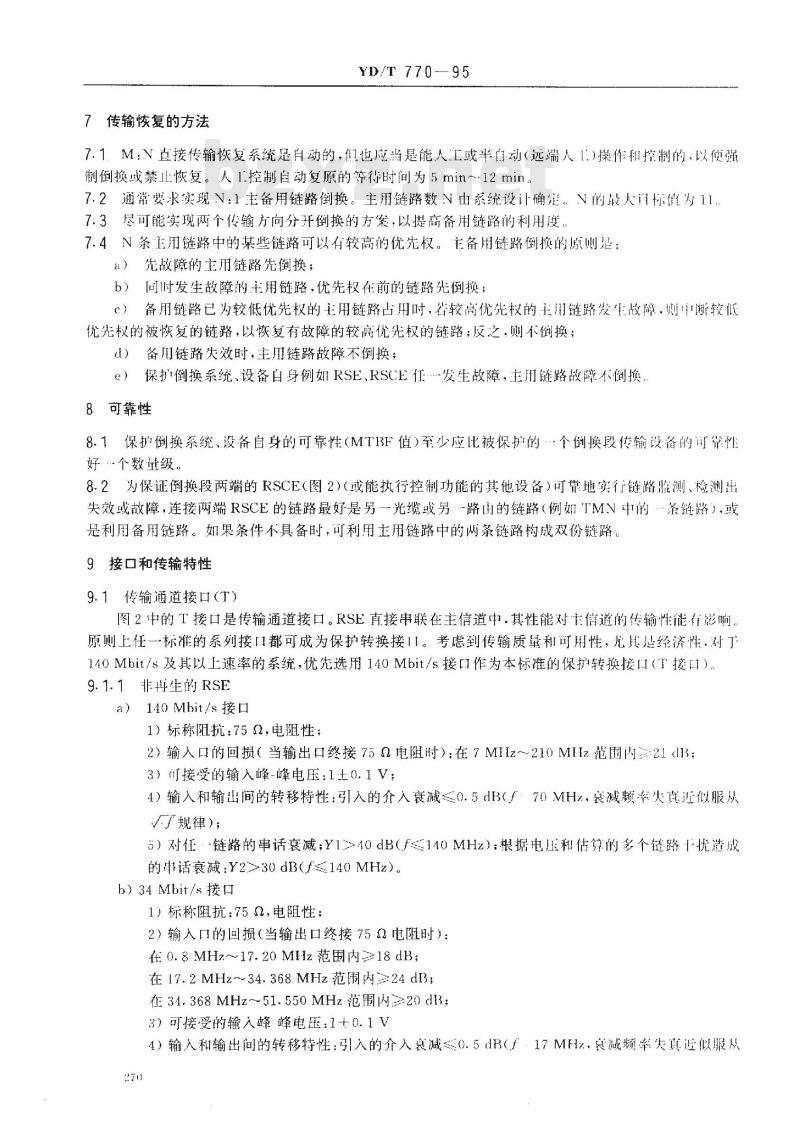

7传输恢复的方法
YD/T 770—95
7.1.M：V直接传输恢复系统是自动的，但也应当是能人工或半自动（远端人.1.)操作和控制的.以使强制倒换或禁止恢复。人1控制自动复原的等待时间为5min～12min。7.2通常要求实现N：1主备用链路倒换。主用链路数N出系统设计确定。N的最人门标值为117.3尽可能实现两个传输方向分开倒换的方案，以提高备用链路的利用度，7.4N条主用链路中的某些链路可以有较高的优先权。主备用链路倒换的原则是α）先故障的主用链路先倒换；b）同时发生故障的主用链路，优先权在前的链路先倒换；c）备用链路已为较低优先权的主用链路占用时，若较高优先权的主用链路发生故障，则中晰较低优先权的被恢复的链路，以恢复有故障的较高优先权的链路；反之，则不倒换；t）备川链路失效时，主用链路故障不倒换；e）保扩倒换系统.设备自身例如RSE、RSCE行-发生故障，主用链路故障不倒换.8可靠性
8.1保护倒换系统、设备自身的可靠性（MTBF值）至少应比被保护的个倒换段传输设备的可觉性好．个数量级。
8.2为保证倒换段两端的RSCE（图2)（或能执行控制功能的其他设备）可靠地实行链路监测、检测出失效或故障，连接两端RSCE的链路最好是另一光缆或另路闻的链路（例如TMV中的条链路），或是利用备用链路。如果条件不具备时，可利用主用链路中的两条链路构成双份链路。9接口和传输特性
9.1传输通道接口（T）
图2中的T接口是传输通道接口。RSE直接串联在主信道中，其性能对主倍道的传输性能有影响。原则上任一标准的系列接口都可成为保护转换接11。考虑到传输质量和可用性，尤其是经济性，对丁140Mbit/s及其以上速率的系统，优先选用140Mbit/s接口作为本标准的保护转换接口（T接口）9.1.1非再生的RSE
a）140Mbit/s接口
1）标称阻扰：750，电阻性：
2）输入口的回损（当输出口终接75Q电阻时）：在7MHz～210MHz范围内：21B：3）可接受的输入峰-峰电压：1士0.1V；4）输入和输出间的转移特性：引入的介入衰减≤0.5dB(/：70MHz，哀减频率失真近似服从广规律)；
5）对任·-链路的串话衰减；Y1≥40dB（f110MHz）：根据电压和估算的多个链路十忧造成的串话衰减：Y2>30dB(f≤140MHz）b）34Mbit/s接口
1）标称阻抗：75Q，电阻性；
2）输入口的回损（当输出口终接750电阻时）：在0.8MHz～17.20MHz范围内=≥18 dB;在17.2MHz~34.368MHz范围内24dB；在34.368MHz~51.550MHz范围内20dB3）可接受的输入峰峰电压：1+0.1V4）输入和输出间的转移特性：引入的介入良减≤0.5dB(F．17MHz.衰减频率失真近似服从270
广规律）：
YD/T 770-95
5）对任：一链路的串话衰减；Y1>40dB/34MHz）；根据电压和估算的多个链路扰造成的串话衰减：Y2>30dB3(/s34MHz）9.1.2再生的RSE
a）接口特性：符合GB13167和GB/T14138规定的相应速率的接门特性。b）误码性能：无误码秒百分数≥99.99%（最大负荷条件下几不包括外界下扰），输出口允许的最人输出固有抖动：1）140Mbit/s接口：
B0.35UI（采用200Hz～3500kHz带通测量）；B,≤0.05UI(采用10kHz3500kHz带通测量）。2）31Mbit/s接口：
B,≤0.35UI（采用100Hz～800kHz带通测量）；B≤0.05UI（采用10kHz~800kHz带通测量），d）抖动转移特性，在图3的容限以下。X0.5dB(最好达到0.2dB);
Y29. 5 dB;
厂.应尽量低，例如10Hz；
f, - 20 kHz; /。=64 kHz;
f，-3500klHz(对139.264Mbit/s接口）;800kHz(对34.368Mbit/s接[1）。抖动增益
抖动频率
（对数坐标）
图3抖动转移特性容限
江：要求选频测量，选频带宽≤40Hz.采用223-1伪随机测试信号。e）其他：通过每个保护倒换系统的通道（含主备用链路）应保持比特序列独立性和完整性9.2控制接口
图2中的X接口是控制接口。RSE的控制接口贝有X.目前国际电联还未规定这个接门，根据建议M.3010和G.773将来它可作为Q接口进行规定。当RSE与RSCE合并时它是内部接口9.3其他接门
9.3.1Q接口
任选与TMN或与某控制中心连接的标准接口。9.3.2Z接口
连接两端RSCE的链路的接！「，实行对主、备用链路的监测、检测出失效或故障。是个待标准化接271
9.3.3Y接口
将来要标准化的接门
9.3.4与本地人.1.控制的接口
YD/T 770- 95
这是非标准化的接。由生产厂家与用户商定：9.4响应
9.4.1RSE的响应
对子将M（包括M一1）条备用链路提供给N条主用链路的RSE，在响应RSCE指令时.RSE应把属于给定主用链路的进入接口信号加到给定备用链路的输入门上，除非有个测试信号代替进入接1！信号，否则该信号不应从这条主用链路的输入口撤销。完成上述响应动作所需的时间称恢复转移时间，它应小于t(ms)。
9.4.2RSCE的响应
在来自接口Y、Z、Q以及在RSE内检出了故障时接X的请示下，或根据来本地人工控制的指令下,RSCE应启动倒换到备用链路的指令。当在RSCE中决定倒换时，可根据以下规定的优先顺序分配选择备用链路：对每条主用链路规定的优先顺序一请求类型（低或高优先权的请求）否则，将山来自接口Z、Q的信息或来自本地人1控制的信息分配选择，当成功的倒换恢复请求撤销时，业务的传送应回到相关的主用链路并应释放相美的备用链路应能由接口7、Q和本地人工控制锁住正在工作的链路（例如在系统维护期间）。上述恢复动作所需要的时间是“等待时间”和“恢复程序时间\。这两段时限国际电联止在研究中。
9.5保护倒换（信号传输恢复）过程的时间间隔：9.5.1检测时间。
从出现信号传输的潜在失效到识别出该潜在失效之间的时间问隔。9.5.2、等待时间t
从识别潜在尖效后到确认需要倒换到启动恢复程序（以恢复·个有障的主用链路）之间的时间间隔。
9.5.3恢复程序时间！
从启动恢复程序到实现传输恢复所需的控制指令完成（收到最终控制命令）之间的时间间隔9.5.4恢复转移附间t
从完成处理与实现传输恢复所的全部控制指令到完成传输恢复操作（倒换究毕）之间的时间间隔。
9.5.5复原时间1
从完成传输恢复操作到完全恢复失效的信号传输之间的时间间隔。这个时间间隔川能包括倒换操作的证实时间和数字信号传输的重新同出、信号建之时间等。9.5.6失效（故障）确认时问T。从出现潜在失效到尖效（故障)被确认为必须恢复的时刻之间的时间为T因此T十9.5.7转移时间T
从确认做障必须恢复之后到究成传输恢复操作之间的附间为T因此、T-{,…9.5.8恢复时间T
从出现潜在失效到不合格的信号传输的恢复之间的全部时间为T，因此，7，二？+十1十1十T+T+t..
YD/T 770-95
注：对于-一个被设备检测似为故障，但经确认操作后不予确认时，此时仅与时间t和t有关，为了说明上述的时间间隔，将它们绘了图4。10保护倒换（信号传输恢复时间从出现潜在失效到识别出潜在失效之间的时间随失效(故障)的类型，性质及对业务的影响程度而异，例如BER>1×10-\和光路、电路中断（例如发无光)时，检测判断时间相差很大，后者的检测判断时间应很短，转换时间的考虑宜以此为基点。总的传输恢复时间T，的性能指标与正在研究的业务中断指标有关。日前要求主备用链路转换的时间尽量短，转换的过程中不中断通话，至少不能中断已建立的通话连接。从，·日检测到符合开始转换的条件起到完全恢复倍号传输止，即从启动恢复程序开始到失效的信号传输已完全恢复为止的转换过程的时间（T.十t）应小于50ms。而信号传输恢复时间T100 ms.
识别潜在头效
启动恢复程序
出现潜
在失效
11告警和状态显示
收到终控制命令
·完成敏后的恢复操作
失效的传输已完全恢复
图4传输恢复时间间隔划分
保护倒换设备至少应具有以下告整和状态显示：倒换系统设备故障；
备用链路故障；
备用链路空闲；
备用链路被某一个主用链路占用；人工转移；
白动锁定（当在给时间内倒换次数过多时，需将倒换系统自动锁定在止常链路或备用链路）；f)
倒换系统、设备自检或自测；
倒换系统、设备的电源故障
12其他要求
保护倒换设备应能符合GB13167、GB/T14138中的维护使用要求。273
