GB 11271-1989金刚石框架锯条

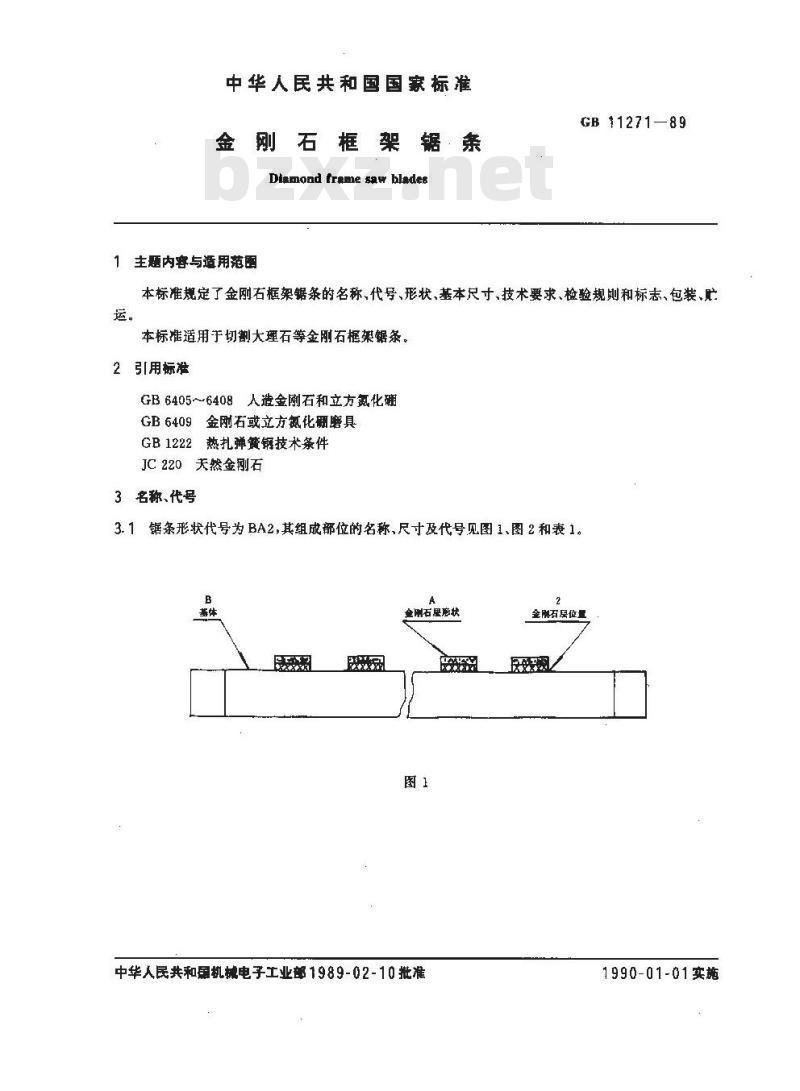

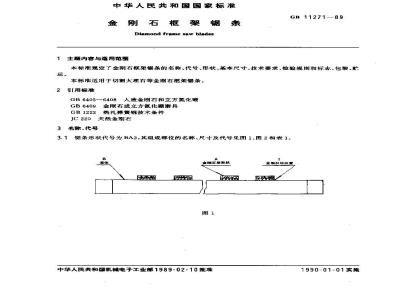

中华人民共和国国家标准
金刚石框架锯条
Digmond framne saw blades
1 主题内容与适用范医
GB 11271—89
本标准规定了金刚右框架锯条的名称、代号、形状、基本尺寸、技术要求、检验规则和标志、包装、忙运，
本标准适用于切割大理石等金剧石框架锯条。2引用标准
GB6405～6408人造金刚石和立方氮化硼GB6409金刚石或立方氮化硼磨具GB1222热扎弹簧钢技术条件
JC220天然金刚石
3名称、代号

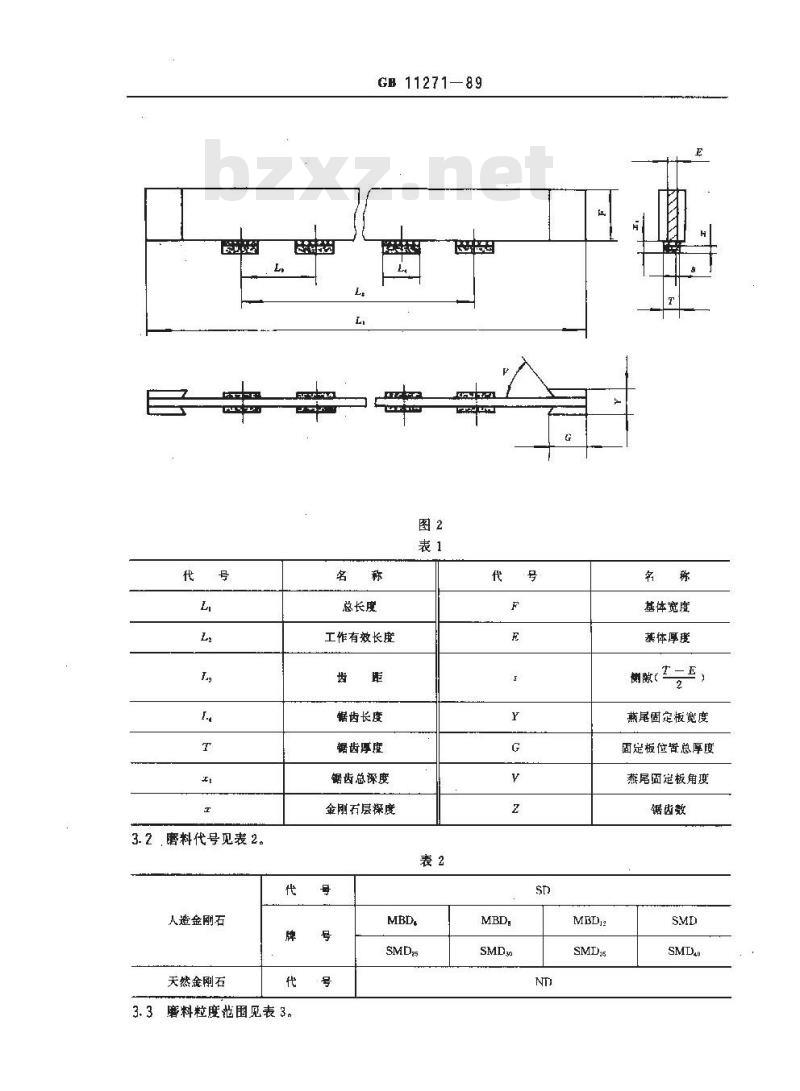

3.1锯条形状代号为 BA2,其组成部位的名称、尺寸及代号见图1、图 2和表1。B
查刚石厘聪状
中华人民共和国机捷电子工业部1989-02-10批准2
金刷石层位量
1990-01-01实施
3.2磨料代号见表2。
人造金刚石
天然金刚石

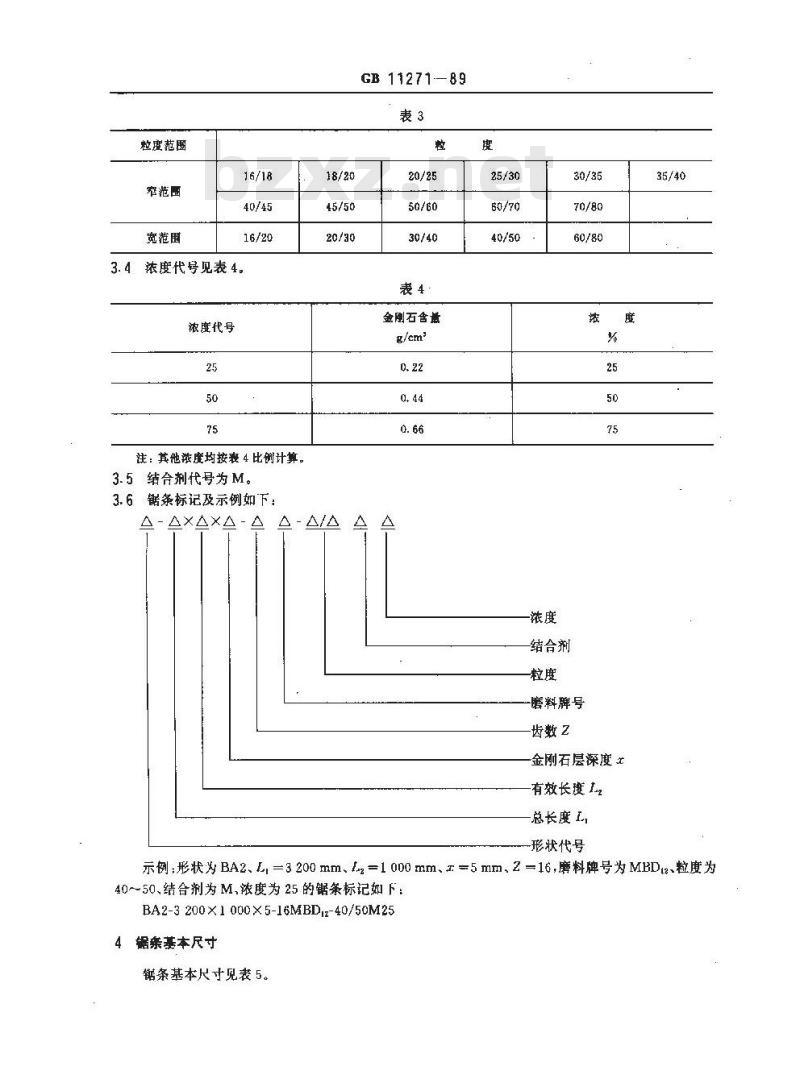

3.3磨料粒度范围见表3。
GB 11271—89
总长度
工作有效长度
锯齿长度
锯齿厚度
锯齿总深度
金刚石层深度
基体宽度
基体厚度
谢蕨(E、
戴尾固定板宽度
固定板位总厚度
燕尾酉定板角度
锯齿数
粒度范围
窕范画
宽范围
3.4度代号见表4.
浓度代号
注：其他淤度均按表 4 比计算。3.5结合剂代号为M。
3.6锯条标记及示例如下：
A-AXAXA-A
GB 11271—89
金刚石含量
结合剂
-磨料牌号
齿数Z
金刚石层深度
有效长度1L2
总长度L
形状代号
示例:形状为 BA2、L, =3 200 mm、1z =1 000 mm、± =5 mm、2 -16,磨料牌号为 MBDz、粒度为40～50、结合剂为M、浓度为25的锯条标记如下：BA2-3200×1000×5-16MBDiz-40/50M25锯条基本尺寸

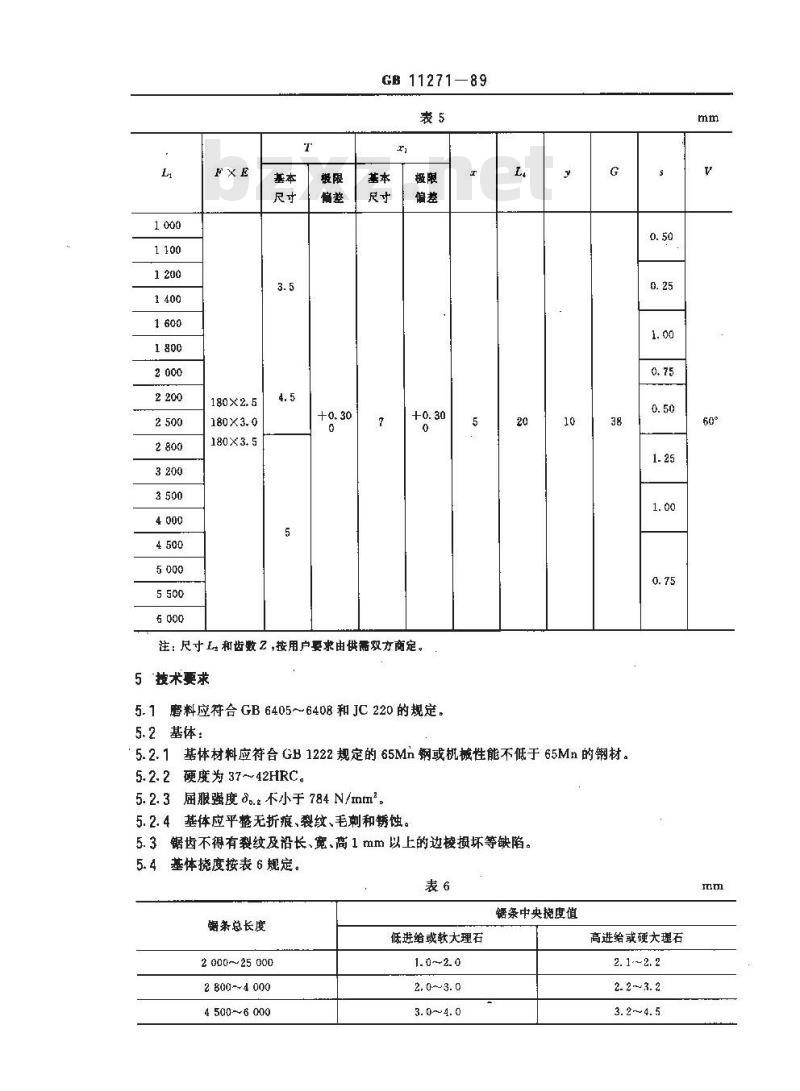

锯条基本尺寸见表5。
GB 11271-89
注：尺寸 L和齿数 Z,按用户要求由供需双方商定。5技术要求
5.1磨料应符合GB6405～6408和JC220的规定5.2基体：
5.2.1基体材料应符合GB1222规定的65Mn钢或机械性能不低于65Mn的钢材。5.2.2硬度为37~42HRC。
5. 2. 3届眼强度 8。 g 不小于 784 N /ntm2。5.2.4基体应平整无折痕、裂纹、毛刺和锈蚀。5.3锯齿不得有裂纹及沿长、宽、高1mm以上的边校损坏等缺陷。5.4基体挠度按表6规定。
锯案总长度
2000~~25000
2 8004 000
4 500~6 000
低进给或软大理石
锯条中央揽度值
高进给或硬大理石
2. 1 ~2. 2
2. 2~3. 2

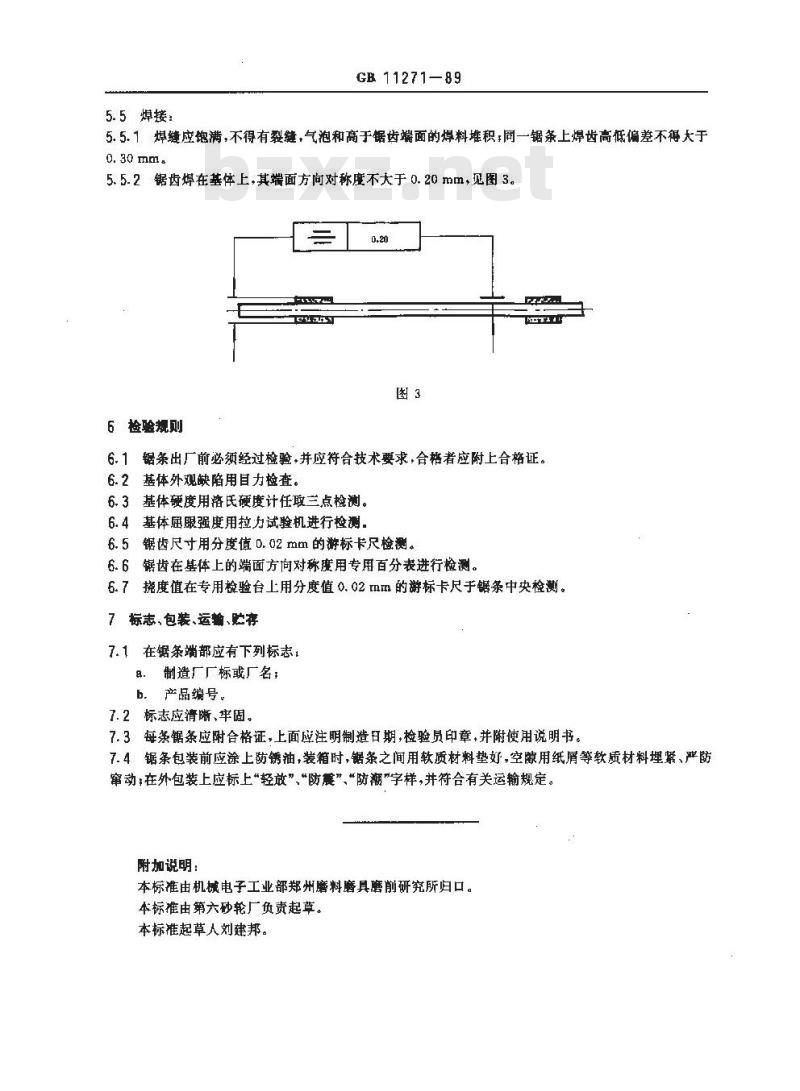

5.5焊接：
GB 11271—89
5.5.1焊缠应饱满，不得有裂缝，气泡和高于锯齿端面的焊料堆积：同一锯条上焊齿高低偏差不得大于0. 30 mm,
5. 5.2锯齿焊在基件上，其端面方向对称度不大于 0. 20 mm，见图 3。0.20
6检验规则
6.1锯条出厂前必须经过检验，并应符合技术要求，合格者应附上合格证。6.2基体外观缺陷用目力检查。
6.3基体硬度用洛氏硬度计任取三点检测。6.4
基体屈眼强度用拉力试验机进行检测，锯齿尺寸用分度值 0. 02 mm 的游标卡尺检测。6.5
6.6锯齿在基体上的端面方向对称度用专用百分表进行检测。6.7
挠度值在专用检验台上用分度值 0.02 mm的游标卡尺于锯条中央检测。标志、包装、运输、贮存
7.1在锯条端部应有下列标志，
制造厂厂标或厂名：
b．产品编号。
7.2标志应清晰、牢固。
7.3、每条锯条应附合格证，上面应注明制造日期,检验员印章，并附使用说明书。7.4锯条包装前应涂上荫锈油，装箱时，锯条之间用软质材料垫好，空隙用纸屑等软质材料埋紧、严防窜动;在外包装上应标上“轻放”“防囊”、“防潮”字样,并符合有关运输规定。附加说明：
本标准由机械电子工业部郑州料磨具磨削研所归口。本标推由第六砂轮厂负责起草。本标准起草人刘建邦。
