GB 4216.3-1984
基本信息
标准号： GB 4216.3-1984
中文名称：6巴灰铸铁管法兰尺寸
标准类别：国家标准(GB)
标准状态：已作废
实施日期：1985-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：945498
标准分类号
中标分类号：机械>>通用零部件>>J15管路附件
关联标准
替代情况：被GB/T 17241.6-1998代替
出版信息
页数：3页
标准价格：8.0 元
相关单位信息
标准简介
GB 4216.3-1984 6巴灰铸铁管法兰尺寸 GB4216.3-1984 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
78282769

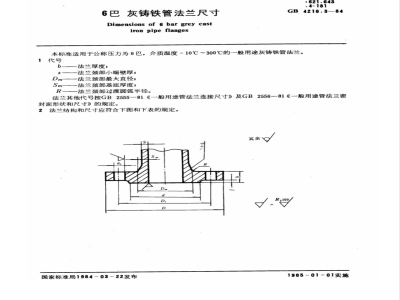

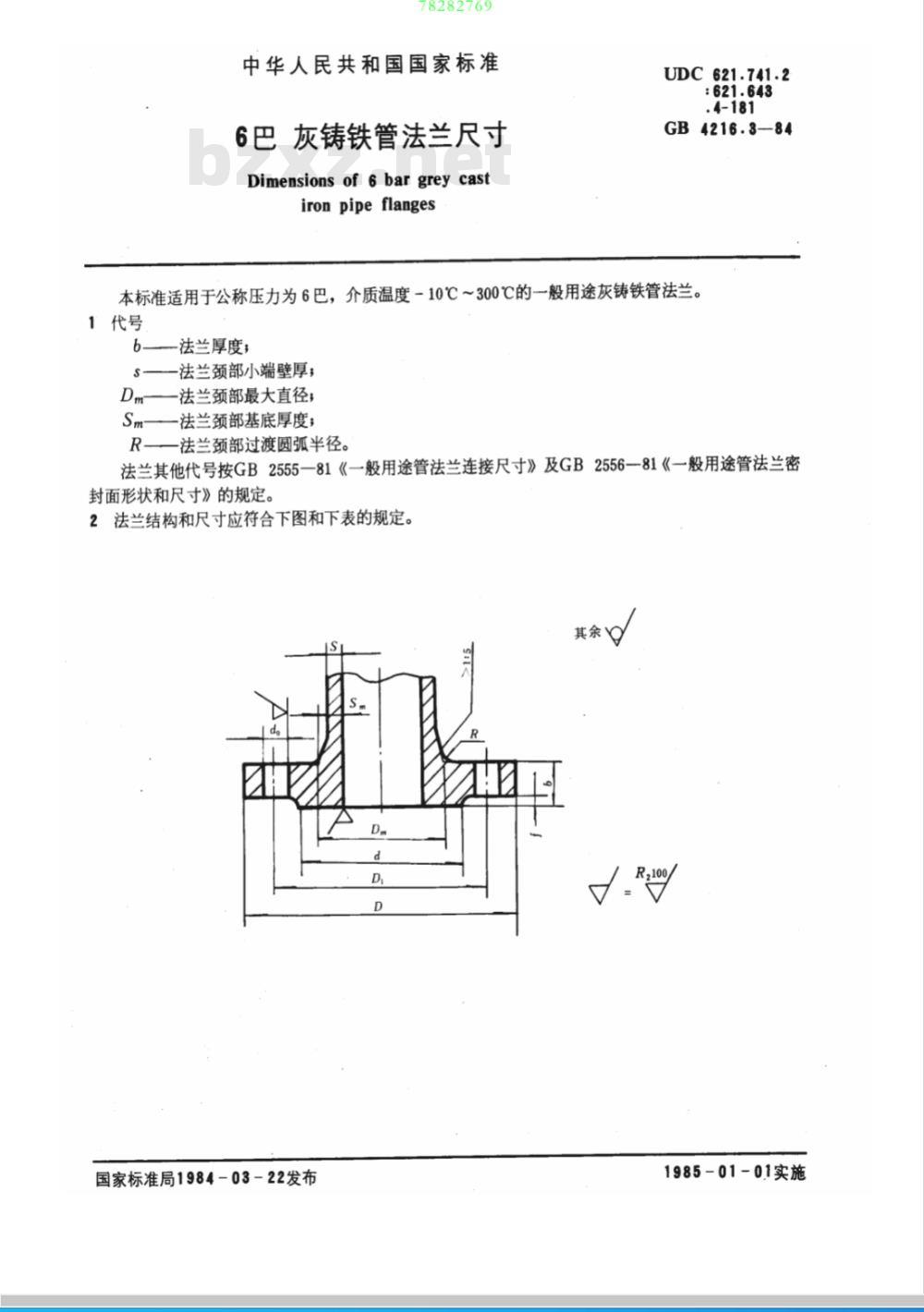

中华人民共和国国家标准
6巴 灰铸铁管法兰尺寸
Dimensions of 6bargreycast
ironpipeflanges
UDC 621.741.2
.4-181
GB4216.384
本标准适用于公称压力为6巴，介质温度－10℃～300℃的一般用途灰铸铁管法兰1代号
法兰厚度；
一法兰颈部小端壁厚；
Dm——法兰颈部最大直径
Sm——法兰颈部基底厚度；
R法兰颈部过渡圆弧半径。
法兰其他代号按GB2555一81《一般用途管法兰连接尺寸》及GB255681《一般用途管法兰密封面形状和尺寸》的规定。

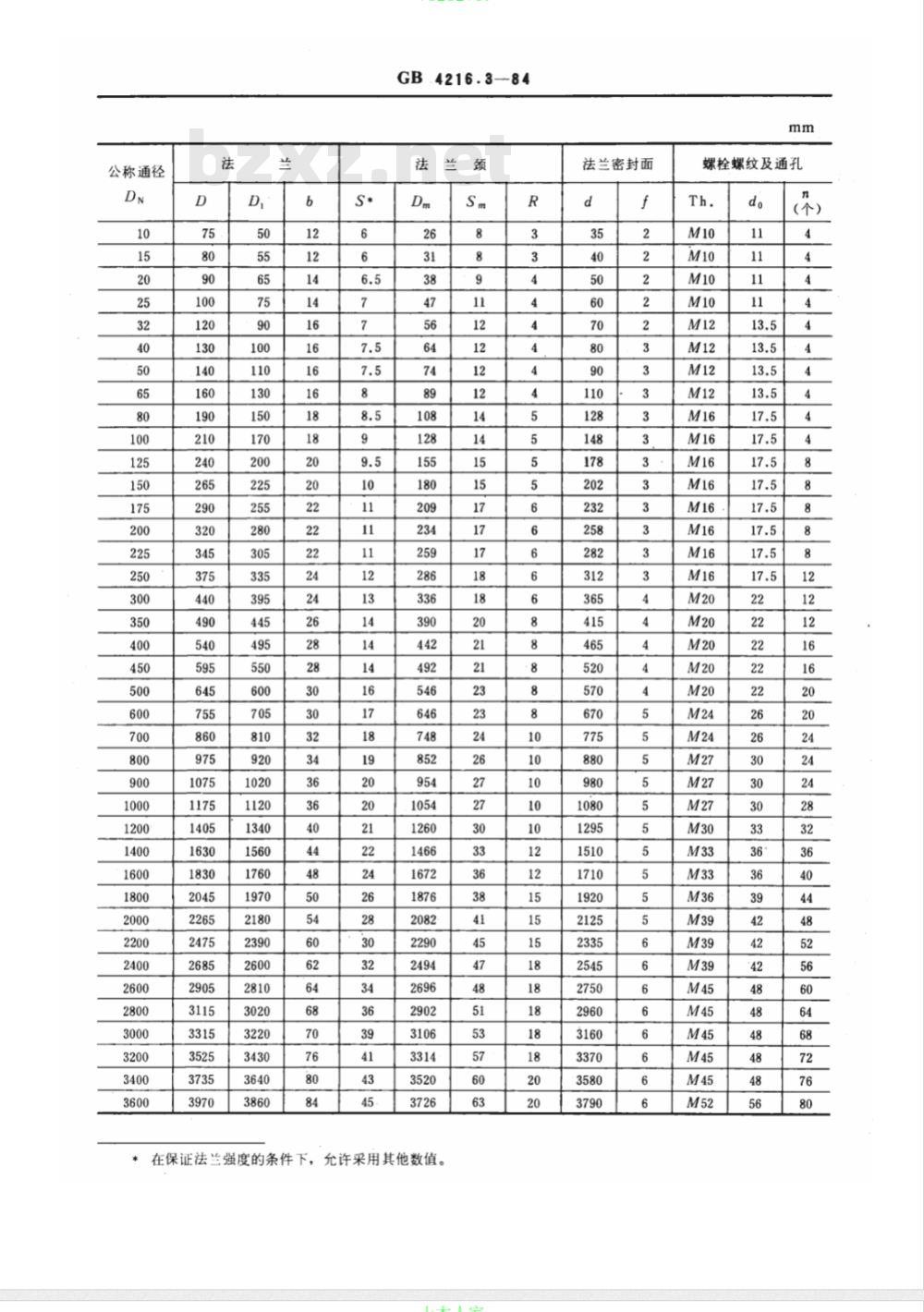

2法兰结构和尺寸应符合下图和下表的规定。D
国家标准局1984-03-22发布
1985-01-01实施
公称通径此内容来自标准下载网
在保证法兰强度的条件下，
允许采用其他数值。
法兰密封面
螺栓螺纹及通孔
78282769
GB 4216.3-84

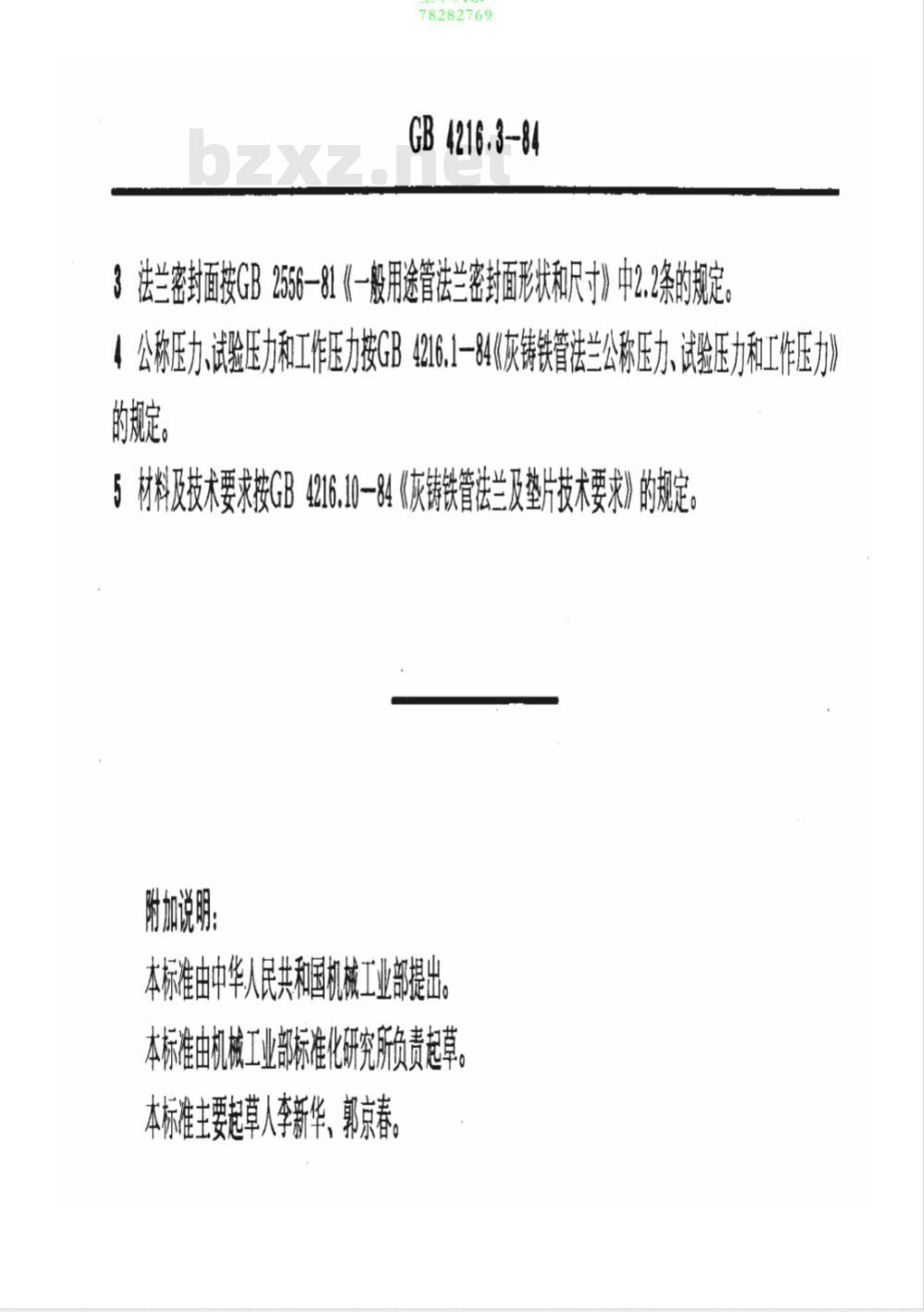

3法兰密封面按GB 2556—81《一般用途管法兰密封面形状和尺寸》中2.2条的规定4公称压力、试验压力和工作压力按GB4216.1-84《灰铸铁管法兰公称压力、试验压力和工作压力》的规定。
5材料及技术要求按GB4216.10-84《灰铸铁管法兰及垫片技术要求》的规定附加说明：
本标准由中华人民共和国机械工业部提出本标准由机械工业部标准化研究所负责起草本标准主要起草人李新华、郭京春。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
