GB 4216.4-198410巴灰铸铁管法兰尺寸

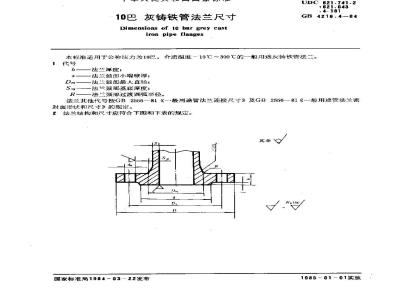

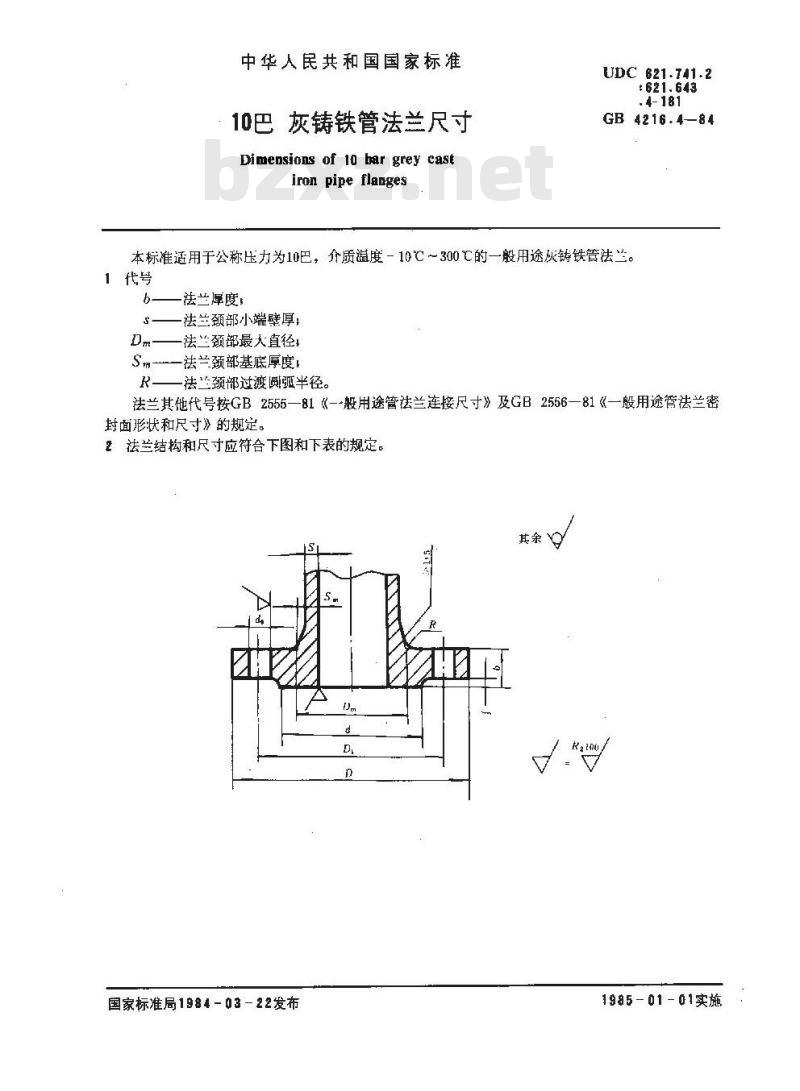

中华人民共和国国家标准
10巴灰铸铁管法兰尺寸
Dimensions of 1o har grey castiron pipe flanges
UDC 621.741.2
: 621.643
.4-181
GB 4216.4—84
本标准适用于公称压力为10巴，介质温度-10℃～300的一般用途灰铸铁管法兰。代号
法兰犀度，
法兰颈部小端壁厚，
法兰颈部最大直径
法兰颈部基底厚度！
一法些颈部过渡圆弧半径。
法兰其他代号按GB2555—81《--般用途管法兰连接尺寸》及GB2556—81《一般用途管法兰密封面形状和尺寸》的规定。
2祛兰结构和尺寸应符合下图和下表的规定。其余
国家标准局1984-03-22发布
1985-01-01实施

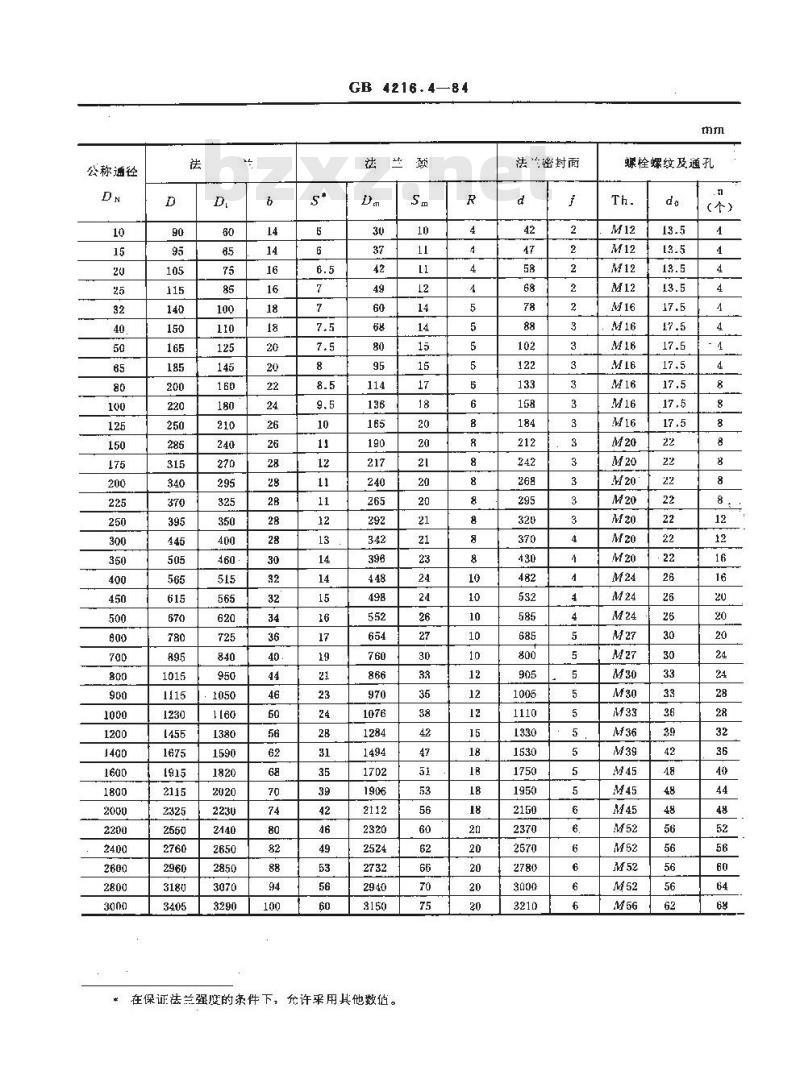

公称通径
GB 4216.4—84
法兰颈
在保证法兰强度的条件下，允许采用其他数值。Sm
法密封面
螺栓螺纹及通孔
GB 4216.4-84

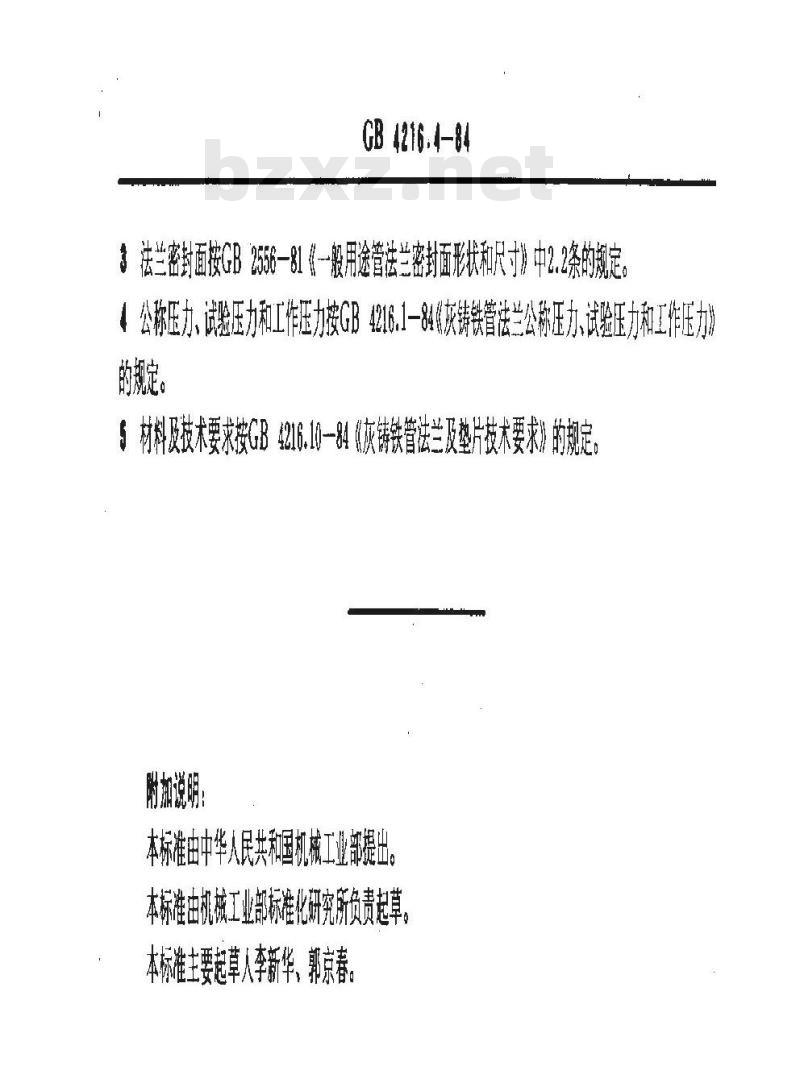

3法兰密封面按GB256-81《一般用途管法兰密封面形状和尺寸》中2.2条的规定。4公称压力、试验压力和工作压力按GB42161-84《灰铸铁管法兰公称压力、试验压力和工作压力的规定。
5材料及技术要求按GB4216.10-84《灰铸铁管法兰及垫片技术要求》的规定。本标准由中华人民共和国机械工业部提出本标准由机械工业部标准化研究所负责起草本标准主要超草人李新华、郭京春。
