GB 12383.4-1990
基本信息
标准号： GB 12383.4-1990
中文名称：PN2.5 MPa(25bar)凸面球墨铸铁管法兰盖
标准类别：国家标准(GB)
标准状态：已作废
实施日期：1991-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：56957
标准分类号
中标分类号：机械>>通用零部件>>J15管路附件
关联标准
替代情况：被GB/T 17241.2-1998代替
出版信息
页数：2页
标准价格：8.0 元
相关单位信息
标准简介
GB 12383.4-1990 PN2.5 MPa(25bar)凸面球墨铸铁管法兰盖 GB12383.4-1990 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

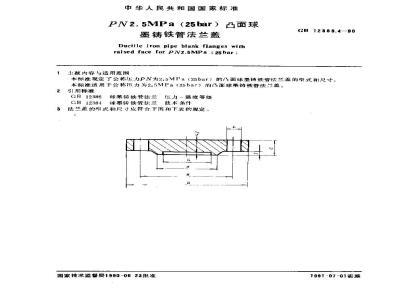

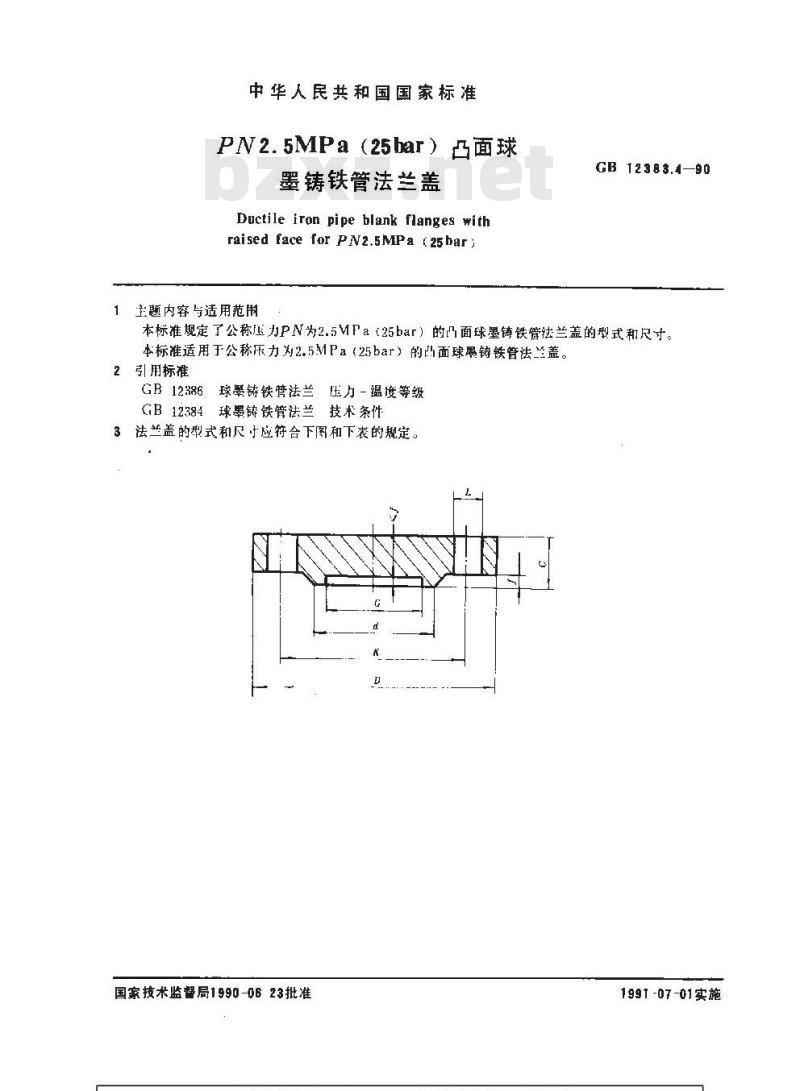

中华人民共和国国家标准
PN2.5MPa（25bar）面球
墨铸铁管法兰盖
Ductile iron pipe blank flanges withraisedfaceforPN2.5MPa(25har)GB 12383.4-90
主题内容与适用范用
本标准规定了公称压力PN为2.5MFa（25bar）的凸面球墨铸铁管法兰盖的型式和尺寸。本标准适用于公称力为2.5MPa（25bar）的比面球照铸铁管法兰盖。2引用标准
GB12386球墨铸铁管法兰压力-温度等级GB12384球墨铸铁管法兰技术条件3法兰盖的型式和尺于应符合下图和下表的规定。国家技术监督局1990-0623批准
1991-07-01实施下载标准就来标准下载网
公称通径
法兰外径
1 97:5
螺栓孔中
心圆在径
螺栓孔
GB 123B3.4—90
密封面
法兰盖的公称压力和不同温度下的最大允许工作压力按GB4
312386的规定，
5法兰盖的材料及技术要求按GB
312384的规定
6标记示例
公称压力2.5MPa（25bar）的凸面球铸铁管法兰盖：公称通径100mm，2
法兰盖10025GB12383.4
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口并起草。本标准主要起草人李俊英。
法兰厚度
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
