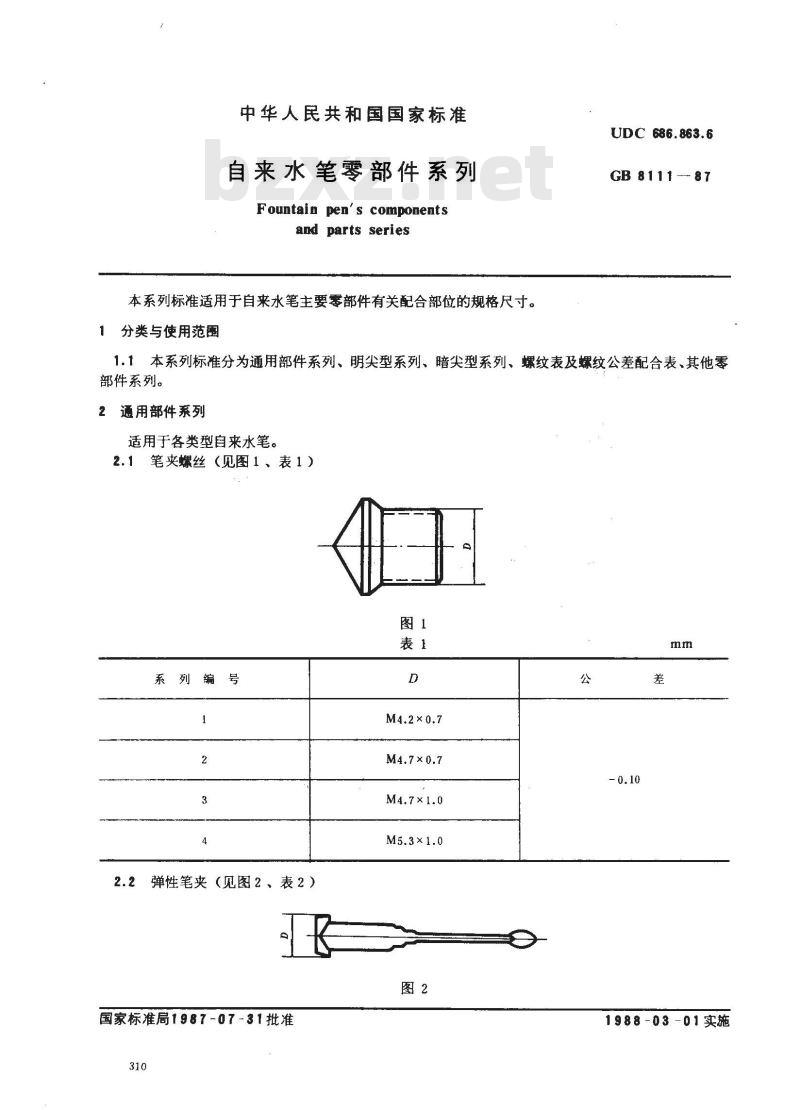

中华人民共和国国家标准
自来水笔零部件系列
Fountain pen's components
and parts series
本系列标准适用于自来水笔主要零部件有关配合部位的规格尺寸。1分类与使用范围
UDC 686.863.6
GB 8111 - 87
1.1本系列标准分为通用部件系列、明尖型系列、暗尖型系列、螺纹表及螺纹公差配合表、其他零部件系列。此内容来自标准下载网
2通用部件系列
适用于各类型自来水笔。
2.1笔夹螺丝（见图1、表1）
系列编号
弹性笔夹（见图2、表2）
国家标准局1987-07-31批准
M4.2×0.7
M4.7×0.7
M4.7×1.0
M5.3×1.0
1988-03
-01实施
系列编号

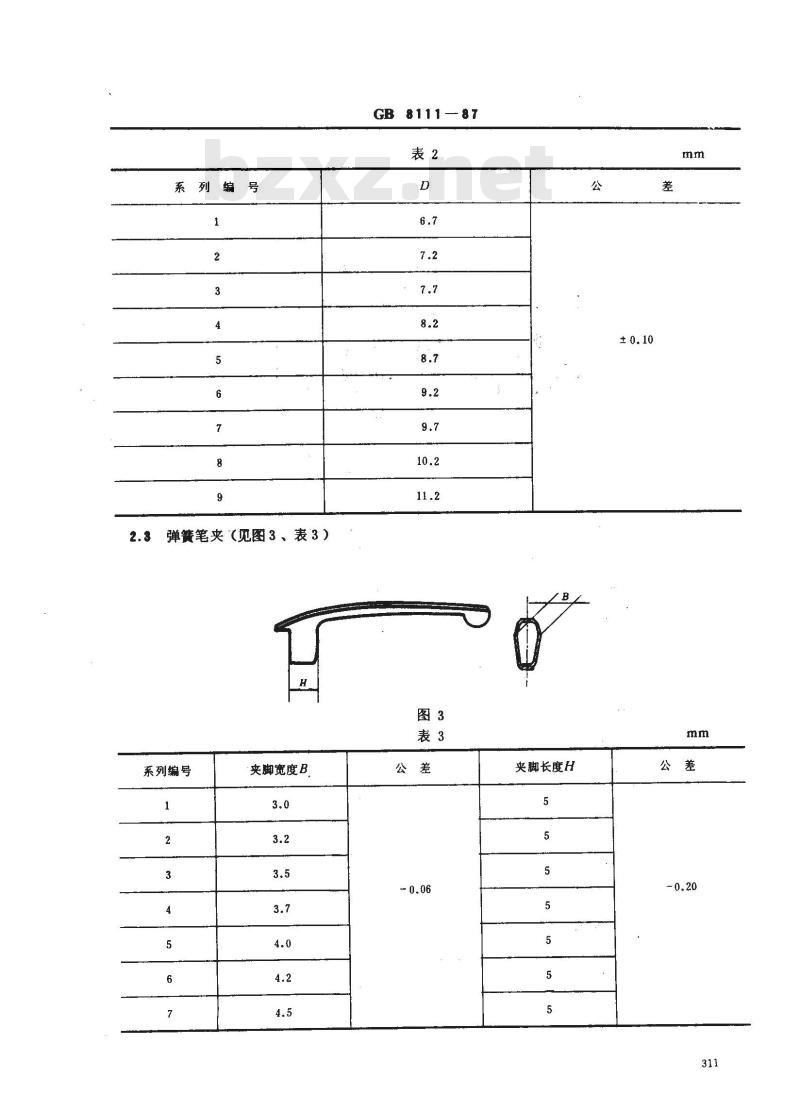

弹簧笔夹（见图3、表3）
系列编号
夹脚宽度B
GB 8111-87
夹脚长度H

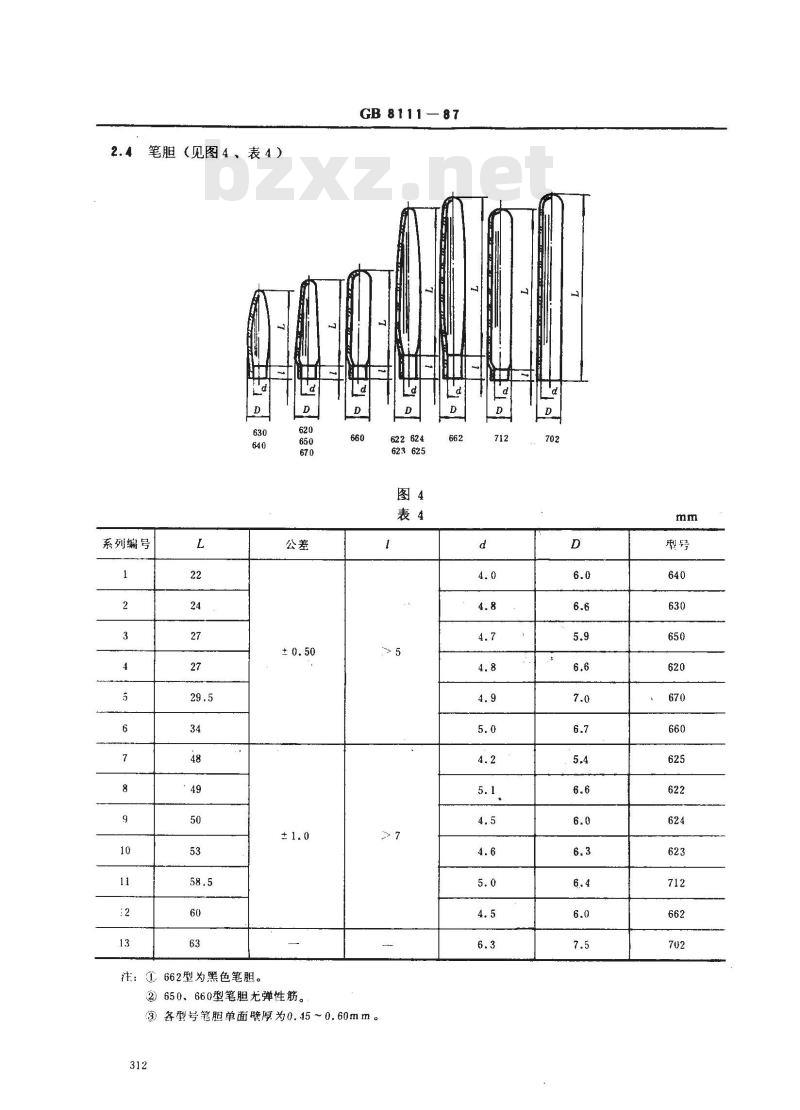

笔胆（见图4、表4）
系列编号
注：T662型为黑色笔胆。
②650、660型笔胆尤弹性筋。
GB 8111—87
③各型号笔胆单面壁厚为0.45~0.60mm。312
622624
623625

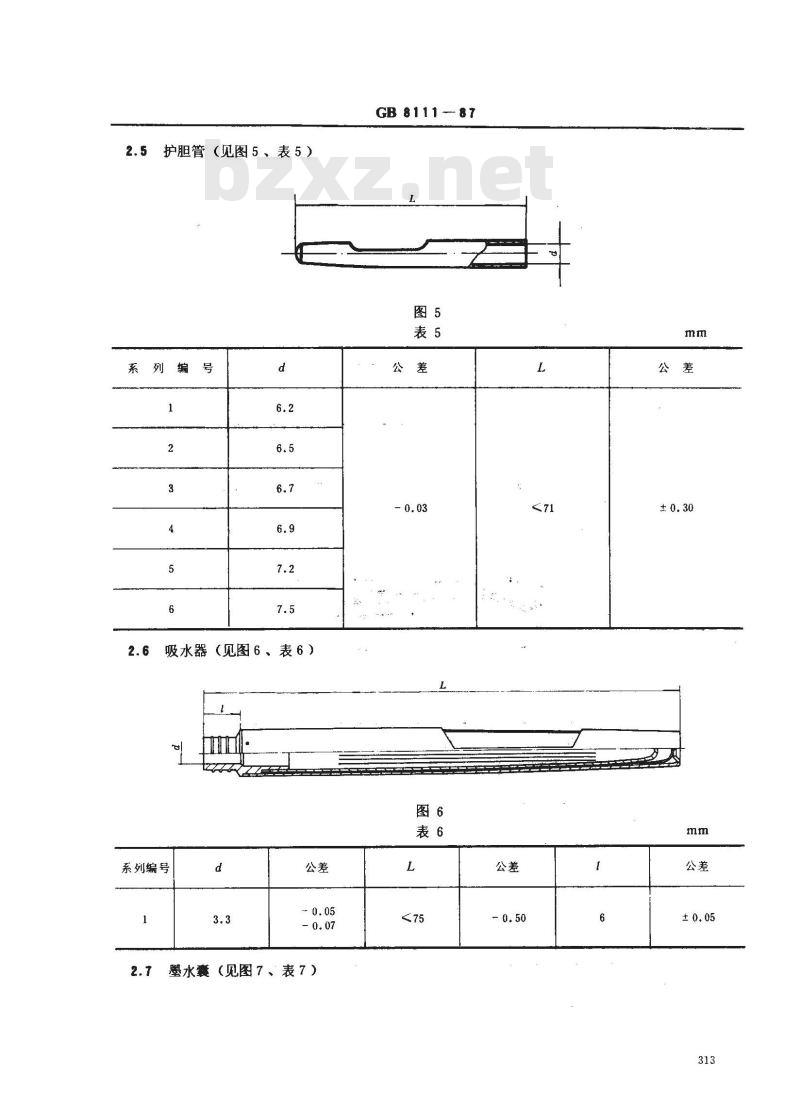

护胆管（见图5、表5）
系列编
吸水器（见图6、表6）
系列编号

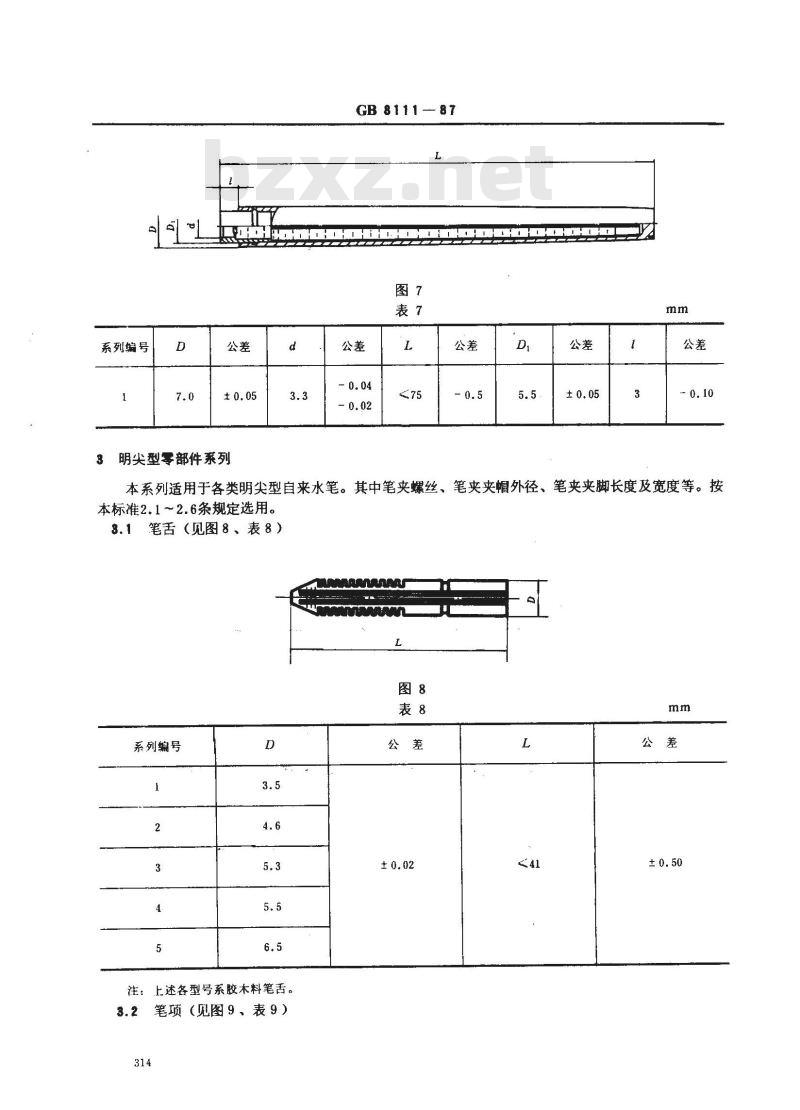

墨水囊（见图7、表7）
GB 8111 -- 87
系列编号
明尖型零部件系列
GB 8111-87
本系列适用于各类明尖型自来水笔。其中笔夹螺丝、笔夹夹帽外径、笔夹夹脚长度及宽度等。按本标准2.1～2.6条规定选用。
3.1笔舌（见图8、表8）
系列编号
注：上述各型号系胶木料笔舌。笔项（见图9、表9）
系列编号
GB 811187
M7.4×0.7
M7.8× 0.7
M8.4×0.7
M8.8×0.7
M9.4×0.7
M10.1 × 0.7
本标准按2.5条
护胆管系列规定
注：①笔频系列与笔套系列必须对号选用。②凡配有中杆或与中杆合为一体结构的笔，其尾杆内螺纹（中杆内螺纹）应采用本标准表16螺纹规定尺寸，井一律采用0.7mm螺距。
3.3笔套（见图10、表10）
系列编号
M9.3×2.8/ 4
M9.7×2.8/ 4
M10.3×2.8/ 4
M10.7×2.8/ 4
M11.3×2.8/4
M12.6×2.8/ 4
注：螺纹技术要求见“螺纹公差配合表”（表17）。
暗尖型零部件系列
GB 8111 - 87
本系列适用于各类暗尖型自来水笔。其中笔夹螺丝、笔夹夹帽外径、笔夹夹脚长度及宽度等，按本标2.1～2.6条规定选用。
4.1笔尖（见图11、表11）
笔舌（见图12、表12）
注：土述各型号系胶本料笔舌。4.3尖套（见图13、表13）
系列编号
4.4储水器（见图14、表14）
系列编号
GB8111 - 87
注：不得交叉选用上表各号系列规格尺寸。4.5
连接螺丝（见图15、表15）
美美 美#
系列编号
M8.3×0.5
M8.3×0.5
M8.7×0.5
M8.7×0.5
N9.0×0.5
M9.3×0.5
GB 8111 -87
M8.3×0.7
M8.7×0.7
M8.7×0.7
M9.0×0.7
M9.0×0.7
M9.3×0.7
本标准按2.2
条护胆管系列
规定选用
注：上表为优选系列。
凡各类型产品采用上表各系列规格，其前端长度1一律根据本系列标准规定的笔尖、尖套、储水器规格计算所得（笔尖应露出尖套长度1.50mm）。@储水器插柄孔内径公差二8.%
-0. 03mm。
①凡本表范围以外的螺纹可参照螺纹表。螺纹表及螺纹公差配合表
螺纹表（见表16）
系列编号
螺纹直径×螺距
M5.7×0.5、M5.7×0.7、M5.7×1.0M6.0×0.5、M6.0×0.7、M6.0×1.0M6.3×0.5,M6.3×0.7、M6.3×1.0系列编号
GB 8111—87
续表16
螺纹直径×螺距
M6.7×0.5.M6.7×0.7、M6.7×1.0M7.0×0.5、M7.0×0.7、M7.0×1.0M7.3×0.5.M7.3 ×0.7、M7.3×1.0M7.7×0.5、M7.7×0.7、M7.7 ×1.0M8.0×0.5、M8.0×0.7、M8.0×1.0M8.3×0.5.M8.3×0.7、M8.3×1.0M8.7×0.5、M8.7×0.7、M8.7×1.0M9.0×0.5、M9.0×0.7、M9.0×1.0M9.3×0.5、M9.3×0.7、M9.3×1.0M9.7×0.5.M9.7×0.7、M9.7×1.0M10.0×0.5、M10.0×0.7、M10.0×1.0M10.3×0.5、M10.3×0.7、M10.3×1.0M10.7×0.5. M10.7×0.7. M10.7×1.0M11.0×0.5、M11.0×0.7、M11.0×1.0M11.3×0.5、M11.3×0.7.M11.3×1.0M11.7×0.5、M11.7×0.7、M11.7×1.0M12.0×0.5.M12.0×0.7.M12.0×1.0M12.3×0.5、M12.3×0.7、M12.3×1.0M12.7×0.5、M12.7 ×0.7、M12.7 ×1.0注：螺纹技术要求见“螺纹公差配合表”（见表17）。5.2
螺纹公差配合表（见表17）
牙型角
6其他型零部件系列
GB 8111—87
制造公差
外螺纹
适用于新类型结构零部件的规格尺寸。6.1改型储水器（见表18）
系列编号
注：计算公式：d=D--
式中：d—锥体小端直径：
一锥体大端直径：
L——锥体长度。
内螺纹
螺纹高度
通用范围
适用于各种单头螺纹
适用于各种单头螺纹
适用于各种单头螺纹
适用于各种单头螺纹
GB8111-87
附加说明：
本标准由中华人民共和国轻工业部提出，由上海市制笔工业研究所归口。本标准由上海市制笔工业研究所负责起草。本标准主要起草人戴臣忠等。
自本标准实施之日起，原轻工业部部标准QB660一75《自来水笔零部件系列》作废。321
