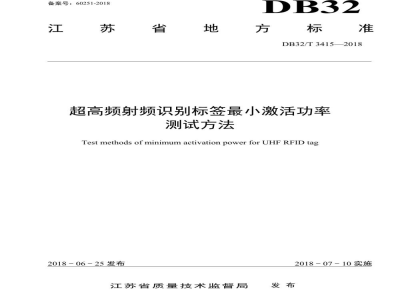

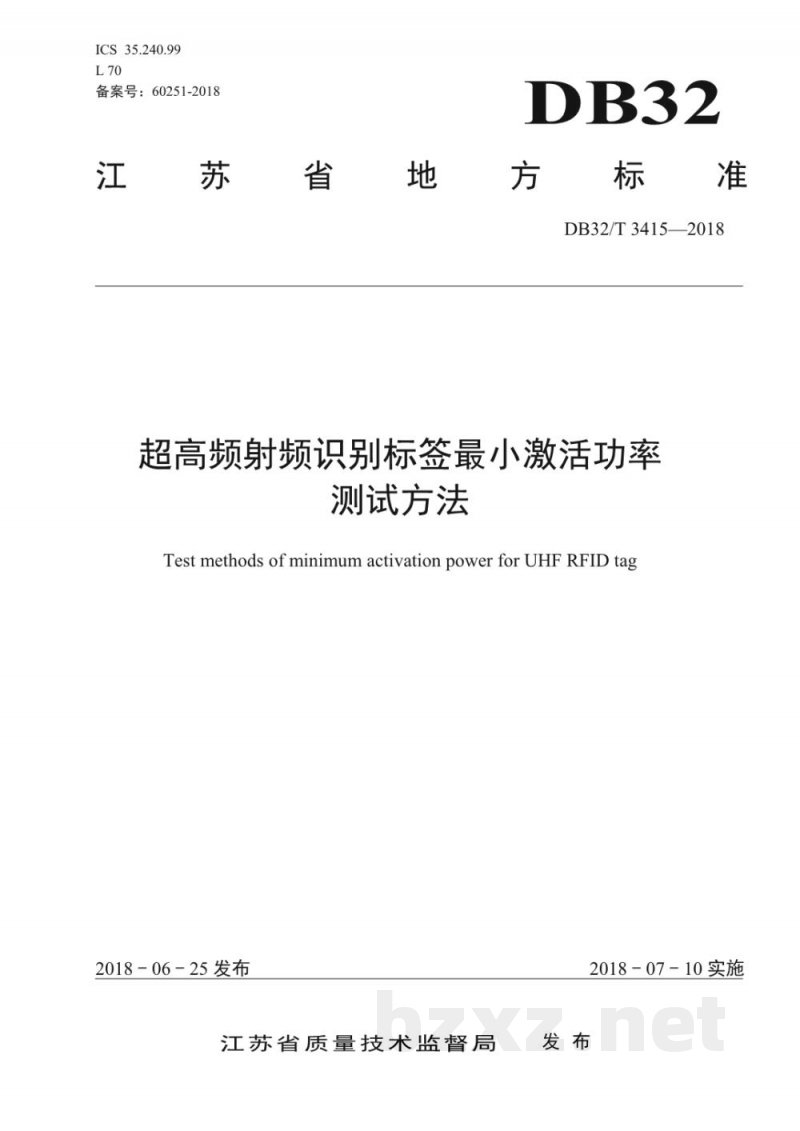

ICS 35.240.99
L 70
备案号：60251-2018
DB32
江苏省地方标准
DB32/T 3415-2018
超高频射频识别标签最小激活功率测试方法
Test methods of minimum activation power for UHF RFID tag
2018-06-25发布
江苏省质量技术监督局
2018-07-10实施

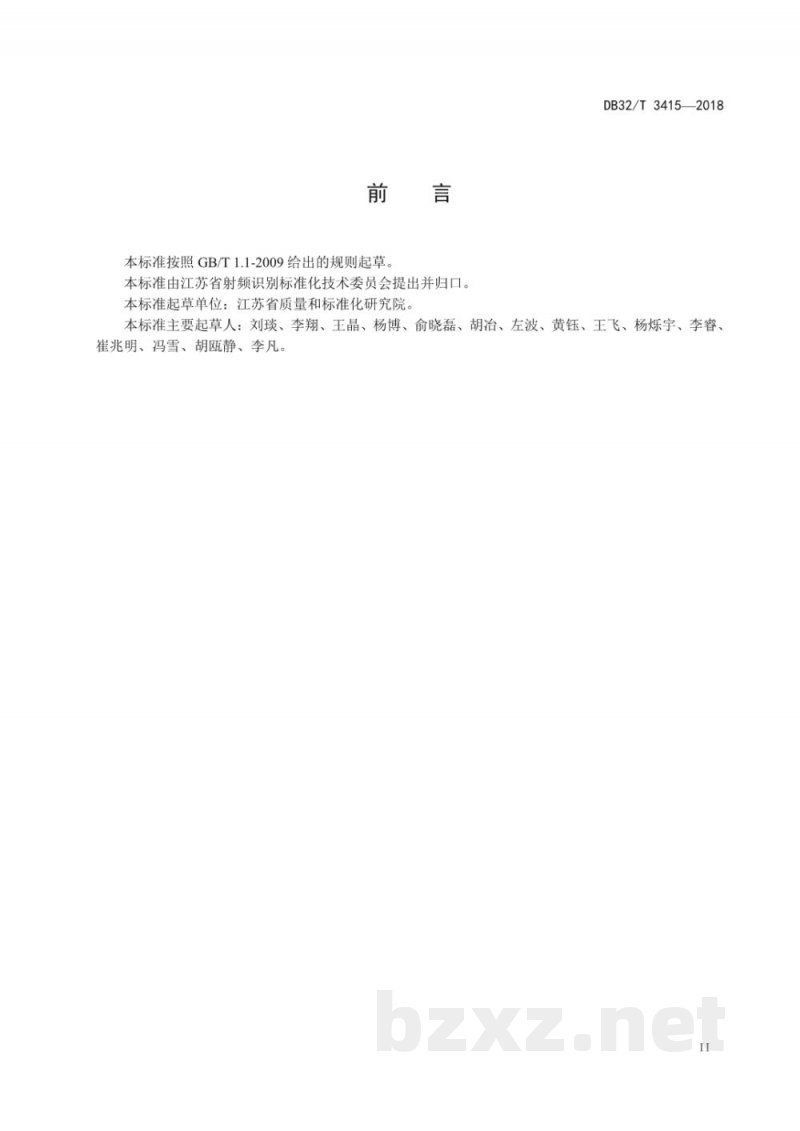

前言

本标准按照GB/T 1.1-2009给出的规则起草。
本标准由江苏省射频识别标准化技术委员会提出并归口。
本标准起草单位：江苏省质量和标准化研究院。
本标准主要起草人：刘琰、李翔、王晶、杨博、俞晓磊、胡冶、左波、黄钰、王飞、杨烁宇、李睿、崔兆明、冯雪、胡瓯静、李凡。

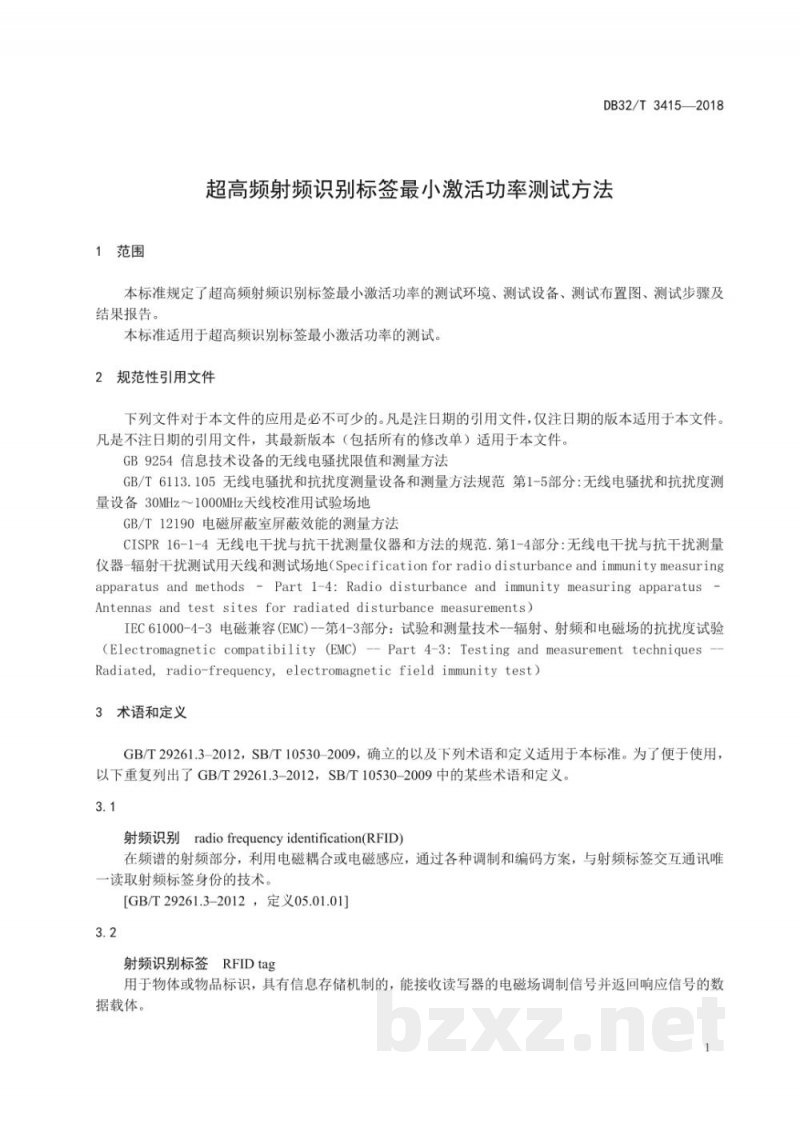

1 范围

本标准规定了超高频射频识别标签最小激活功率的测试环境、测试设备、测试布置图、测试步骤及结果报告。
本标准适用于超高频识别标签最小激活功率的测试。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 9254 信息技术设备的无线电骚扰限值和测量方法
GB/T 6113.105 无线电骚扰和抗扰度测量设备和测量方法规范 第1-5部分：无线电骚扰和抗扰度测量设备 30MHz～1000MHz天线校准用试验场地
GB/T 12190 电磁屏蔽室屏蔽效能的测量方法
CISPR 16-1-4 无线电干扰与抗干扰测量仪器和方法的规范 第1-4部分：无线电干扰与抗干扰测量仪器-辐射干扰测试用天线和测试场地（Specification for radio disturbance and immunity measuring apparatus and methods - Part 1-4: Radio disturbance and immunity measuring apparatus - Antennas and test sites for radiated disturbance measurements）
IEC 61000-4-3 电磁兼容（EMC）- 第4-3部分：试验和测量技术 - 辐射、射频和电磁场的抗扰度试验（Electromagnetic compatibility (EMC) - Part 4-3: Testing and measurement techniques - Radiated, radio-frequency, electromagnetic field immunity test）

3 术语和定义

GB/T 29261.3-2012和SB/T 10530-2009中确立的以及下列术语和定义适用于本标准。为了便于使用，以下重复列出了GB/T 29261.3-2012和SB/T 10530-2009中的某些术语和定义。

3.1 射频识别 radio frequency identification (RFID)
在频谱的射频部分，利用电磁耦合或电磁感应，通过各种调制和编码方案，与射频标签交互通讯唯一读取射频标签身份的技术。
[GB/T 29261.3-2012，定义05.01.01]

3.2 射频识别标签 RFID tag
用于物体或物品标识，具有信息存储机制的，能接收读写器的电磁场调制信号并返回响应信号的数据载体。
[SB/T 10530-2009，定义3.1]

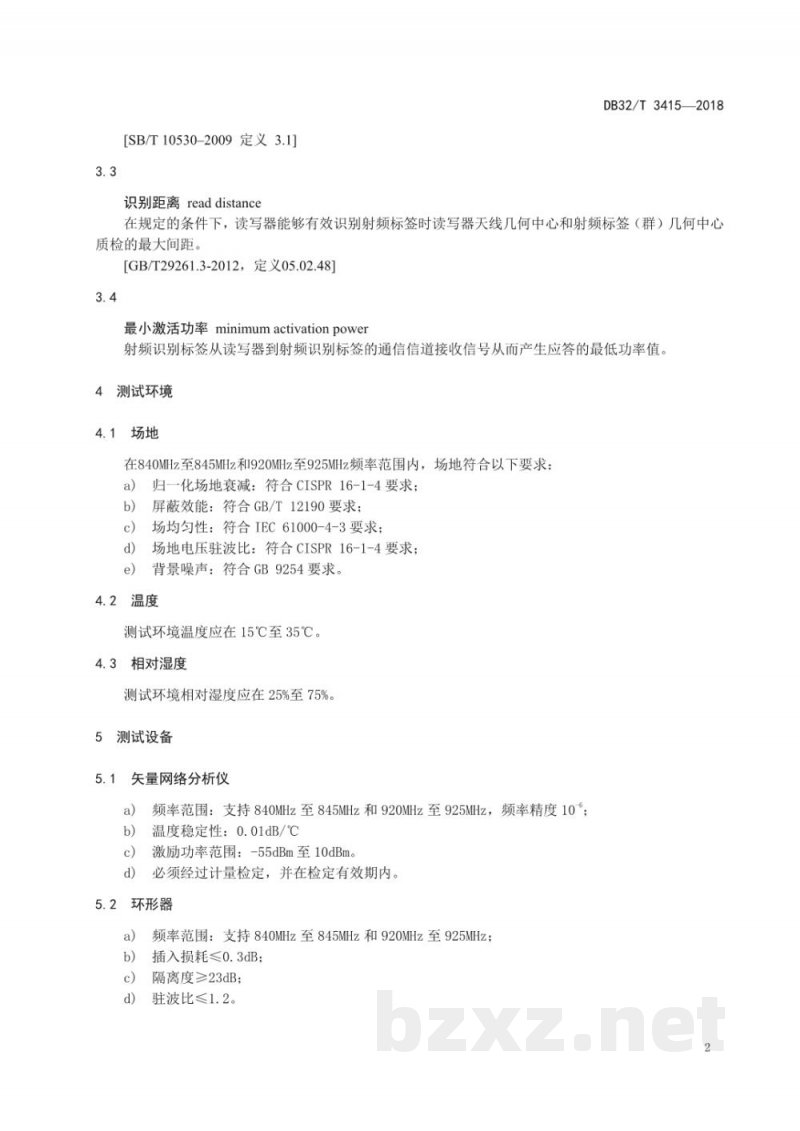

3.3 识别距离 read distance
在规定的条件下，读写器能够有效识别射频标签时读写器天线几何中心和射频标签（群）几何中心之间的最大间距。
[GB/T 29261.3-2012，定义05.02.48]

3.4 最小激活功率 minimum activation power
射频识别标签从读写器到射频识别标签的通信信道接收信号从而产生应答的最低功率值。

4 测试环境

4.1 场地
在840MHz至845MHz和920MHz至925MHz频率范围内，场地符合以下要求：
a) 归一化场地衰减：符合CISPR 16-1-4要求；
b) 屏蔽效能：符合GB/T 12190要求；
c) 场均匀性：符合IEC 61000-4-3要求；
d) 场地电压驻波比：符合CISPR 16-1-4要求；
e) 背景噪声：符合GB 9254要求。

4.2 温度
测试环境温度应在15℃至35℃。

4.3 相对湿度
测试环境相对湿度应在25%至75%。

5 测试设备

5.1 矢量网络分析仪
a) 频率范围：支持840MHz至845MHz和920MHz至925MHz，频率精度10ppm；
b) 温度稳定性：0.01dB/℃；
c) 激励功率范围：-55dBm至10dBm；
d) 必须经过计量检定，并在检定有效期内。

5.2 环形器
a) 频率范围：支持840MHz至845MHz和920MHz至925MHz；
b) 插入损耗≤0.3dB；
c) 隔离度≥23dB；
d) 驻波比≤1.2。
