GB 9298-1988 平开铝合金窗执手 GB9298-1988 标准下载解压密码：www.bzxz.net

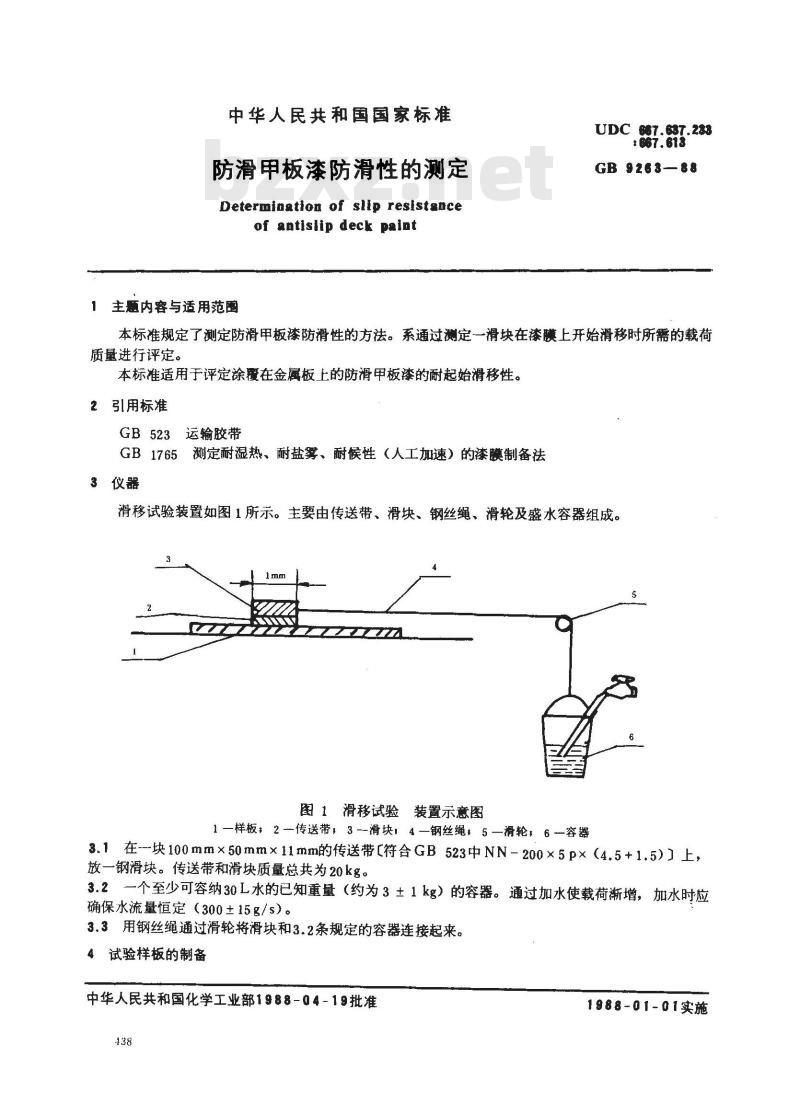

中华人民共和国国家标准
防滑甲板漆防滑性的测定
Determination of slip resistanceof antislip deck paint
主题内容与适用范围
UDC 867.637.283
: 667. 613
GB 926388
本标准规定了测定防滑甲板漆防滑性的方法。系通过测定一滑块在漆膜上开始滑移时所需的载荷质量进行评定。
本标准适用于评定涂覆在金属板上的防滑甲板漆的耐起始滑移性。2引用标准
GB523运输胶带
GB1765测定耐湿热、耐盐雾、耐候性（人工加速）的漆膜制备法3仪器
滑移试验装置如图1所示。主要由传送带、滑块、钢丝绳、滑轮及盛水容器组成。727
图1滑移试验装置示意图
1一样板；2一传送带，3-滑块！4一钢丝绳，5—滑轮，6容器3.1在-块100mm×50mm×11mm的传送带符合GB523中NN-200×5p×（4.5+1.5)】上，放一钢滑块。传送带和滑块质量总共为20kg。3.2一个至少可容纳30L水的已知重量（约为3±1kg）的容器。通过加水使载荷渐增，加水时应确保水流量恒定（300±15g/s）。3.3用钢丝绳通过滑轮将滑块和3.2条规定的容器连接起来。4试验样板的制备
中华人民共和国化学工业部1988-04-19批准438
1988-01-01实施
同一试样以两块样板进行试验。4.1底板
GB 9263--88
底板为500mm×300mm×1.5mm的钢板。其表面处理按GB1765中第2章进行。4.2样板的制备免费标准bzxz.net
按产品说明书中的涂装工艺规定进行。除非另有规定，应在涂完最后一道漆后，将样板于温度为23+2℃、相对湿度为50%±5%的环境中放置七天，开始试验。5试验
5.1试验条件
温度为23±2℃，相对湿度为50%±5%。5.2试验程序
5.2.1将样板（涂漆面向上）放置在滑移试验仪上，使其固定。5.2.2将滑块和传送带放在样板上，安放位置如图2所示。表示滑块
图2滑块在样板上的位置
GB 9263--88

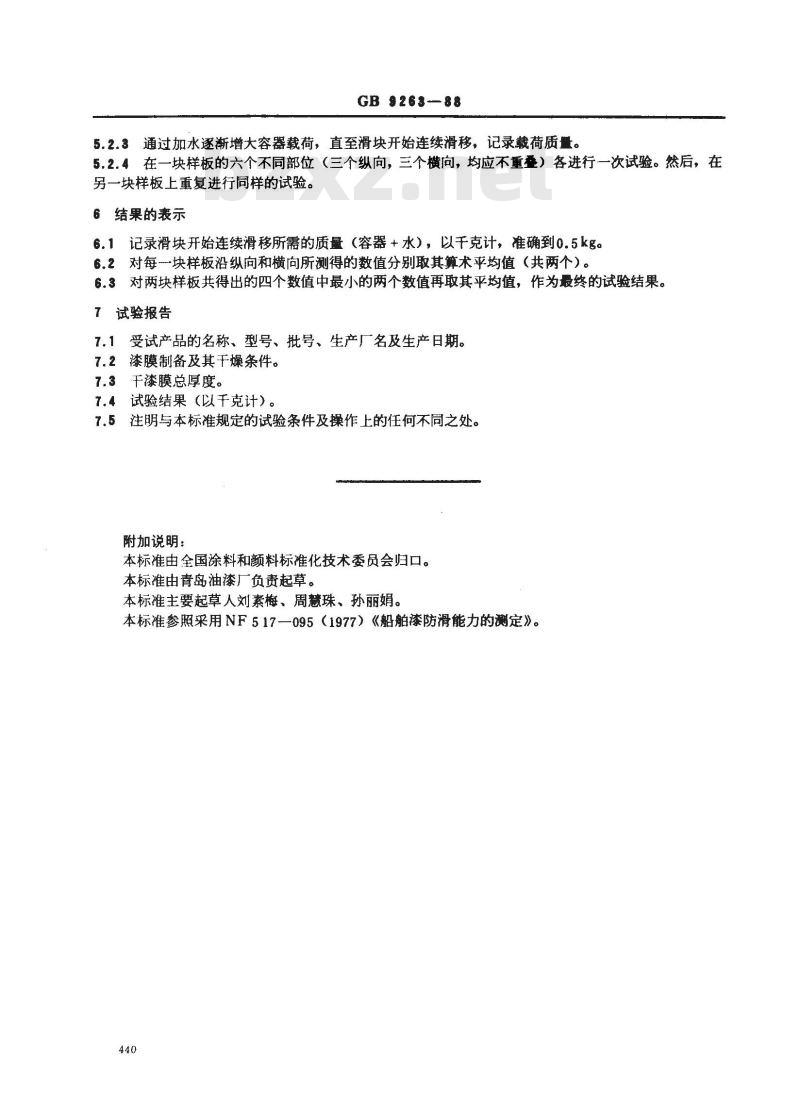

5.2.3通过加水逐渐增大容器载荷，直至滑块开始连续滑移，记录载荷质量。5.2.4在一块样板的六个不同部位（三个纵向，三个横向，均应不重叠）各进行一次试验。然后，在另一块样板上重复进行同样的试验。6结果的表示
6.1记录滑块开始连续滑移所需的质量（容器+水），以千克计，准确到0.5kg。6.2对每一块样板沿纵向和横向所测得的数值分别取其算术平均值（共两个）。6.3对两块样板共得出的四个数值中最小的两个数值再取其平均值，作为最终的试验结果。7试验报告
7.1受试产品的名称、型号、批号、生产厂名及生产日期。7.2漆膜制备及其干燥条件。
7.3干漆膜总厚度。
7.4试验结果（以干克计）。
7.5注明与本标准规定的试验条件及操作上的任何不同之处。附加说明：
本标准由全国涂料和颜料标准化技术委员会归口。本标准由青岛油漆厂负责起草。本标准主要起草人刘素梅、周慧珠、孙丽娟。本标准参照采用NF517—095（1977）《船舶漆防滑能力的测定》。440
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
