GB 12972.5-1991
基本信息
标准号： GB 12972.5-1991
中文名称：矿用橡套软电缆 第5部分：额定电压0. 66/1.14 kV及以下移动橡套软电缆
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1991-06-06
实施日期：1992-03-01
作废日期：2009-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：127053
标准分类号
标准ICS号：电气工程>>电线和电缆>>29.060.20电缆
中标分类号：电工>>电工材料和通用零件>>K13电缆及其附件
关联标准
出版信息
出版社：中国标准出版社
页数：4页
标准价格：8.0 元
出版日期：1992-03-01
相关单位信息
首发日期：1991-06-06
复审日期：2004-10-14
起草人：刘凤林、唐开宗
起草单位：上海电缆研究所、煤炭科学研究总院抚顺分院等单位
归口单位：全国电线电缆标准化技术委员会
提出单位：中华人民共和国机械电子工业部
发布部门：国家技术监督局
主管部门：中国电器工业协会
标准简介
本标准规定了额定电压0.66/1.14kV移动橡套软电缆产品品种、技术要求、试验方法和检验规则。本标准适用于额定电压0.66/1.14kV及以下移动设备用铜芯橡皮绝缘橡皮护套软电缆。本标准应与GB l2972.1一起使用。 GB 12972.5-1991 矿用橡套软电缆 第5部分：额定电压0. 66/1.14 kV及以下移动橡套软电缆 GB12972.5-1991 标准下载解压密码：www.bzxz.net

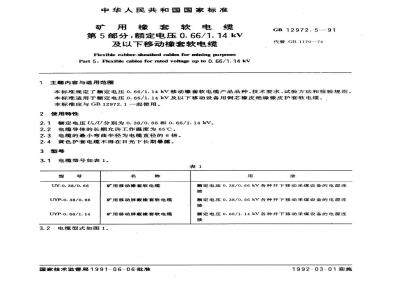

标准图片预览
标准内容
中华人民共和国国家标准
矿用橡套软电缆
第5部分：额定电压0.66/1.14kV及以下移动橡套软电缆
Flexible rubber-sheathed cables for mining purposesPart5Flexiblecablesforratedvoltageupto0.66/1.14kv主题内容与适用范围
GB12972.5—91
代替GB1170—74
本标准规定了额定电压0.66/1.14kV移动橡套软电缆产品品种、技术要求、试验方法和检验规则。本标准适用于额定电压.0.66/1.14kV及以下移动设备用铜芯橡皮绝缘橡皮护套软电缆。本标准应与GB12972.1一起使用。2使用特性
2.1额定电压U./U分别为0.38/0.66和0.66/1.14kV。2.2电缆导体的长期允许工作温度为65℃。2.3电缆的最小弯曲半径为电缆直径的6倍。2.4黄色护套电缆不得在日光下长期暴露。3型号
电缆型号如表1。
UY-0.38/0.66
UYP-0.38/0.66
UYP-0.66/1.14
矿用移动橡套软电缆
矿用移动屏蔽橡套软电缆
矿用移动屏蔽橡套软电缆
3.2电缆型式如图1。
国家技术监督局1991-06-06批准用
额定电压0.38/0.66kV各种井下移动采煤设备的电源连接
额定电压0.38/0.66kV各种井下移动采煤设备的电源连接
额定电压0.66/1.14.kV各种井下移动采煤设备的电源连接
1992-03-01实施
4规格
UYP-0.38/0.66
UYP-0.66/1.14
GB12972.5—91
UY-0.38/0.66
1—动力线芯导体；2填充；3—绝缘；4一绝缘屏蔽；5一地线芯导体；6一外护套
电缆规格应符合表2a和表2b规定。电缆规格应符合表2a和表2b规定。表2a
电缆外径
芯数×导体标称截面，mm2
动力线芯
地线芯
动力线芯
标称厚度
护套标
称厚度
UY-0.38/0.66
最小值
最大值
UYP-0.38/0.66
最小值
最大值
芯数×导体标称截面，mm2
动力线芯
5技术要求
地线芯
GB 12972.5-91
动力线芯
标称厚度
5.1电缆的技术要求应符合表3和表4规定。5.2导体中的单线允许镀锡。导体表面可以包隔离层。注：硫化后隔离层变色或脆裂不作考核。5.3绝缘
护套标
称厚度
5.3.1动力线芯的绝缘应符合GB7594.2中XJ-00A型规定。5.3.2地线芯如果有绝缘包层，应符合GB7594.2中XJ-00A型规定。5.3.3绝缘屏蔽采用GB12972.1表5中的A类结构。5.4缆芯
5.4.1地线芯位置符合GB12972.1第7.4条b的规定。5.4.2缆芯的绞合节径比应不大于：动力线芯截面4~16mm
动力线芯截面25~95mm
5.5护套
.......
..·12
5.5.1如果有橡皮内护套，应不低于GB7594.6中XJ-02A型规定。电缆外径
UYP-0.66/1.14
最小值
5.5.2外护套橡皮应符合GB7594.7中XH-03A型规定，但抗撕强度应不低于7.5N/mm。表3
动力线芯标称截面
20℃时绝缘电阻
Mn·km最小值
动力线芯标称截面
最大值
20℃C时绝缘电阻
MQ·km最小值
6试验和检验规则
产品按表4规定试验。
项目名称
结构尺寸
绝缘厚度
屏蔽层
护套厚度
电缆外径
电缆性能
导体电阻
绝缘电阻
过渡电阻
工频交流电压
燃烧试验
机械冲击试验
挤压试验
绝缘物理机械
护套物理机械
识别标志
交货长度
GB12972.5-91
技术要求
GB12972.1第4.1条及本标准第5.2条GB12972.1第5.2条及本标准表2a和表2b本标准第5.3.3条
GB12972.1第7条及本标准第5.4条GB12972.1第8条及本标准表2a和表2b本标准表2a和表2b免费标准bzxz.net
GB12972.1表1
本标准表3
GB12972.1第11.4条
（不适用于UY-0.38/0.66）
GB12972.1表8
GB12972.1第11.6条
16~35mm2者*2次
50~95mm2者..3次
UY-0.38/0.66和UYP-0.38/0.66***30kNUYP-0.66/1.1440kN
本标准第5.3条
本标准第5.5条
GB12972.1第10条
GB12972.1第11.12条
注：St表示定期试验，每年应至少进行一次。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部上海电缆研究所归口。试验类型
试验方法
目力检查
绞向目力检查
GB12972.1附录D
GB12666.2
GB12972.1附录A
GB12972.1附录B
GB2951
GB2951
GB6995
计米器
本标准由机械电子工业部上海电缆研究所、煤炭科学研究总院抚顺分院等单位负责起草。本标准主要起草人刘凤林、唐开宗。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
