GB 6739-1986涂膜硬度铅笔测定法

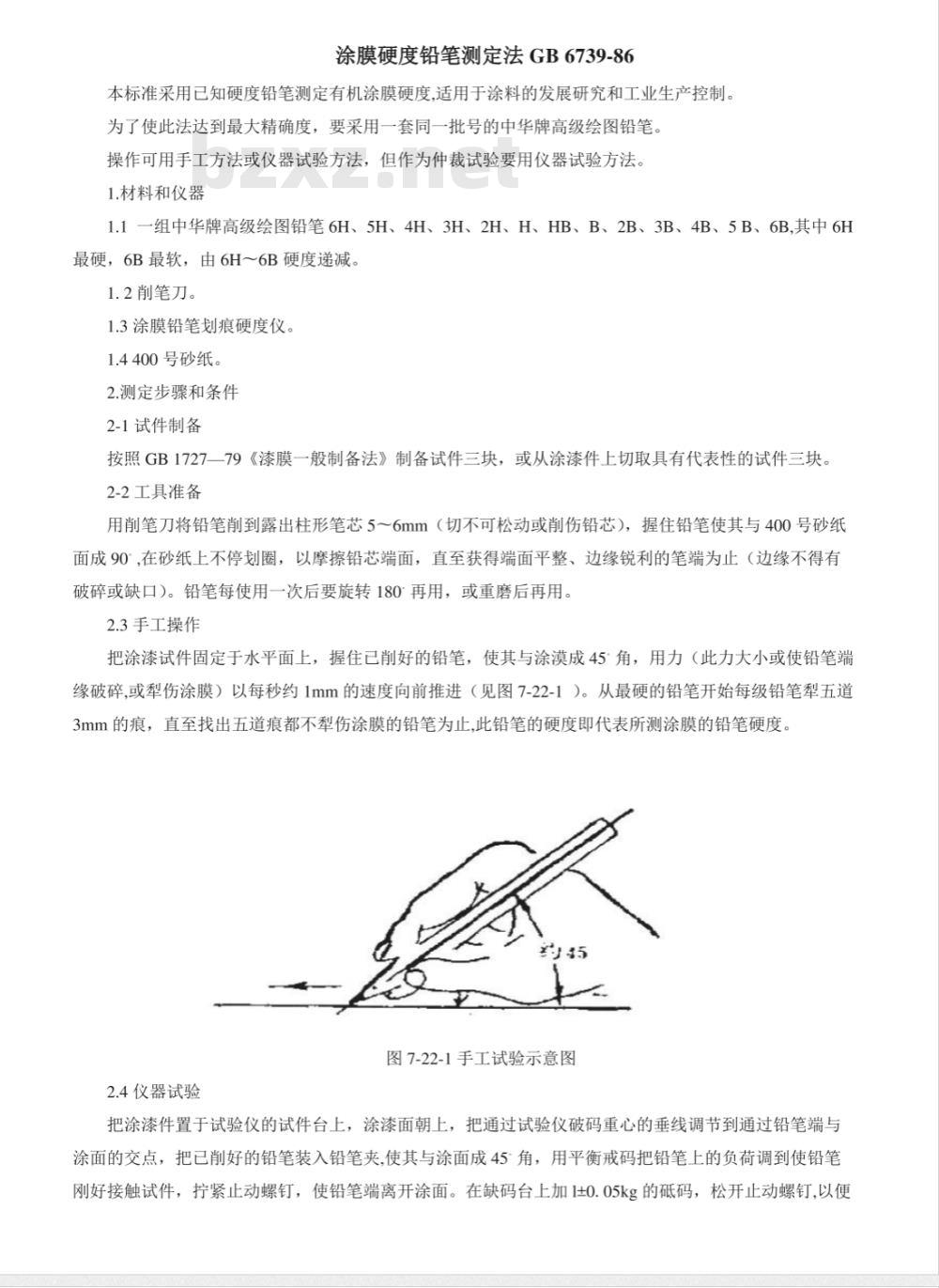

涂膜硬度铅笔测定法GB6739-86
本标准采用已知硬度铅笔测定有机涂膜硬度,适用于涂料的发展研究和工业生产控制。为了使此法达到最大精确度，要采用一套同一批号的中华牌高级绘图铅笔。操作可用手工方法或仪器试验方法，但作为仲裁试验要用仪器试验方法。1.材料和仪器
1.1一组中华牌高级绘图铅笔6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B,其中6H最硬，6B最软，由6H6B硬度递减。1.2削笔刀。
1.3涂膜铅笔划痕硬度仪
1.4400号砂纸。
2.测定步骤和条件
2-1试件制备
按照GB1727一79《漆膜一般制备法》制备试件三块，或从涂漆件上切取具有代表性的试件三块2-2工具准备
用削笔刀将铅笔削到露出柱形笔芯5～6mm（切不可松动或削伤铅芯），握住铅笔使其与400号砂纸面成90，在砂纸上不停划圈，以摩擦铅芯端面，直至获得端面平整、边缘锐利的笔端为止（边缘不得有破碎或缺口）。铅笔每使用一次后要旋转180°再用，或重磨后再用。2.3手工操作
把涂漆试件固定于水平面上，握住已削好的铅笔，使其与涂漠成45°角，用力（此力大小或使铅笔端缘破碎，或犁伤涂膜）以每秒约1mm的速度向前推进（见图7-22-1）。从最硬的铅笔开始每级铅笔犁五道3mm的痕，直至找出五道痕都不犁伤涂膜的铅笔为止,此铅笔的硬度即代表所测涂膜的铅笔硬度。药5
图7-22-1手工试验示意图
2.4仪器试验
把涂漆件置于试验仪的试件台上，涂漆面朝上，把通过试验仪破码重心的垂线调节到通过铅笔端与涂面的交点，把已削好的铅笔装入铅笔夹，使其与涂面成45角，用平衡戒码把铅笔上的负荷调到使铅笔刚好接触试件，拧紧止动螺钉，使铅笔端离开涂面。在缺码台上加10.05kg的砥码，松开止动螺钉，以便铅笔端与涂面接触。摇动试台的移动摇臂，使试件与铅笔端反向移动3mm,移动速度约0.5mm/s.然后拧紧止动螺钉，转动铅笔180°（保证笔端面无损伤）并变换试件位置，依次犁出五道痕。用此方法（见图7-22-2）.从最硬的铅笔开始测试，并相继换上低一级的铅笔，直至找出五道痕中只有一次犁伤涂膜的铅笔，以其下一级铅笔代表所测涂膜的铅笔硬度。如未犁伤涂膜，则以此级的铅笔代表所测涂膜的铅笔硬度。
强码计动螺的我
硅码台
铂它公
试用台
.动嫁11
试及台移动据构

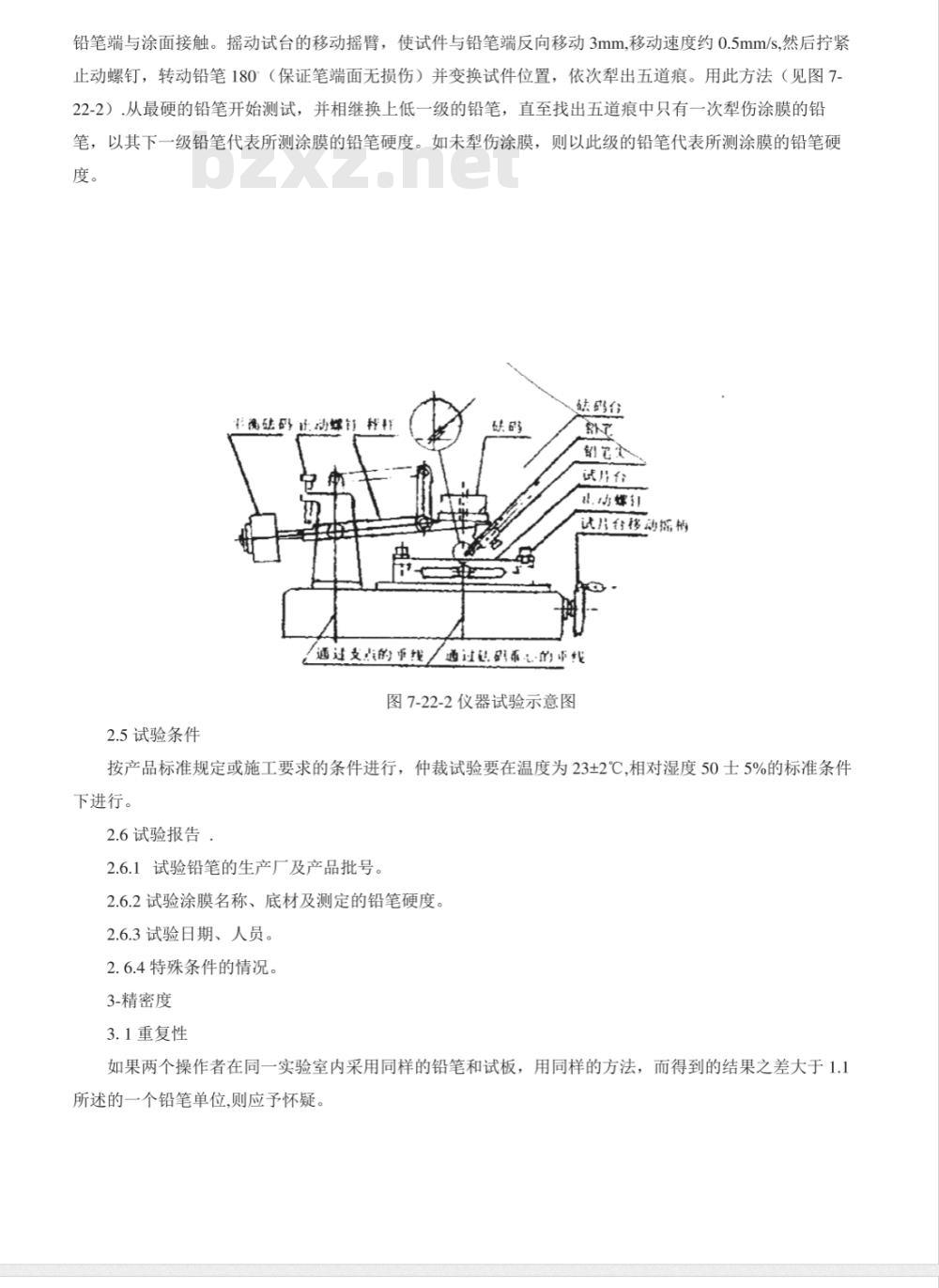

通过支点的事线通过贴码录的事线图7-22-2仪器试验示意图
2.5试验条件
按产品标准规定或施工要求的条件进行，仲裁试验要在温度为23±2℃,相对湿度50士5%的标准条件下进行。
2.6试验报告：
2.6.1试验铅笔的生产厂及产品批号。2.6.2试验涂膜名称、底材及测定的铅笔硬度。2.6.3试验日期、人员。
2.6.4特殊条件的情况。
3-精密度
3.1重复性
如果两个操作者在同一实验室内采用同样的铅笔和试板，用同样的方法，而得到的结果之差大于1.1所述的一个铅笔单位,则应予怀疑。
