GB/T 10636-1989螺钉旋具试验方法

中华人民共和国国家标准
螺钉旋具试验方法
Screwdrivers--Test methods
主题内容与适用范围
GB10636--89
本标准规定了螺钉旋具的试验方法。其中包括试验原理、条件、步骤等要求。本标准适用于螺钉旋具的试验。引用标准
GB230金属洛氏硬度试验法
GB1298碳素工具钢技术条件
3试验方法
表面质量
螺钉旋具的表面质量用目测检验。3.2尺寸
螺钉旋具的尺寸用通用盘具和专用量具检验，专用量具按附录A（补充件）的规定。3.3在
硬度试验
螺钉旋具的硬度试验，按GB230的规定进行。3.4旋杆的扭矩试验
3.4.1试验用试槽
试验用的试槽按附录B（补充件）的规定。3.4.2试验装置

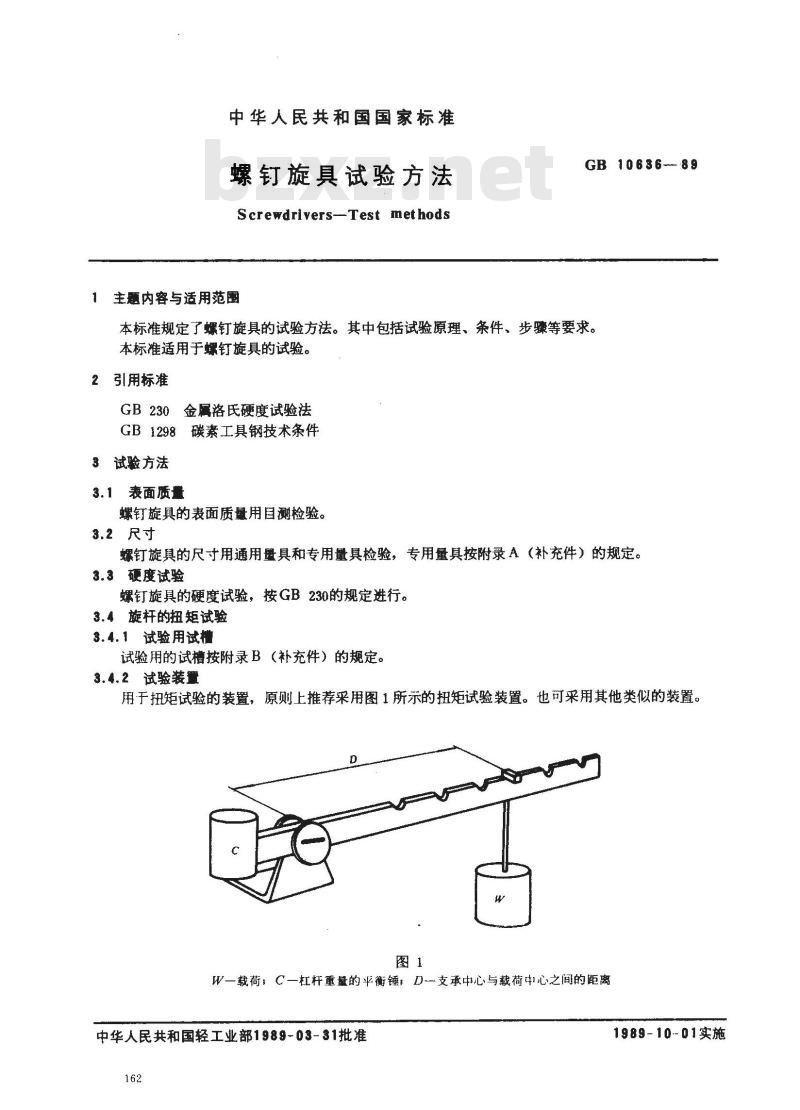

用于扭矩试验的装置，原则上推荐采用图1所示的扭矩试验装置。也可采用其他类似的装置。图1
W一载荷，C一杠杆重量的平衡锤，D一支承中心与载荷中心之间的距离中华人民共和国轻工业部1989-03-31批准162
1989-10-01实施

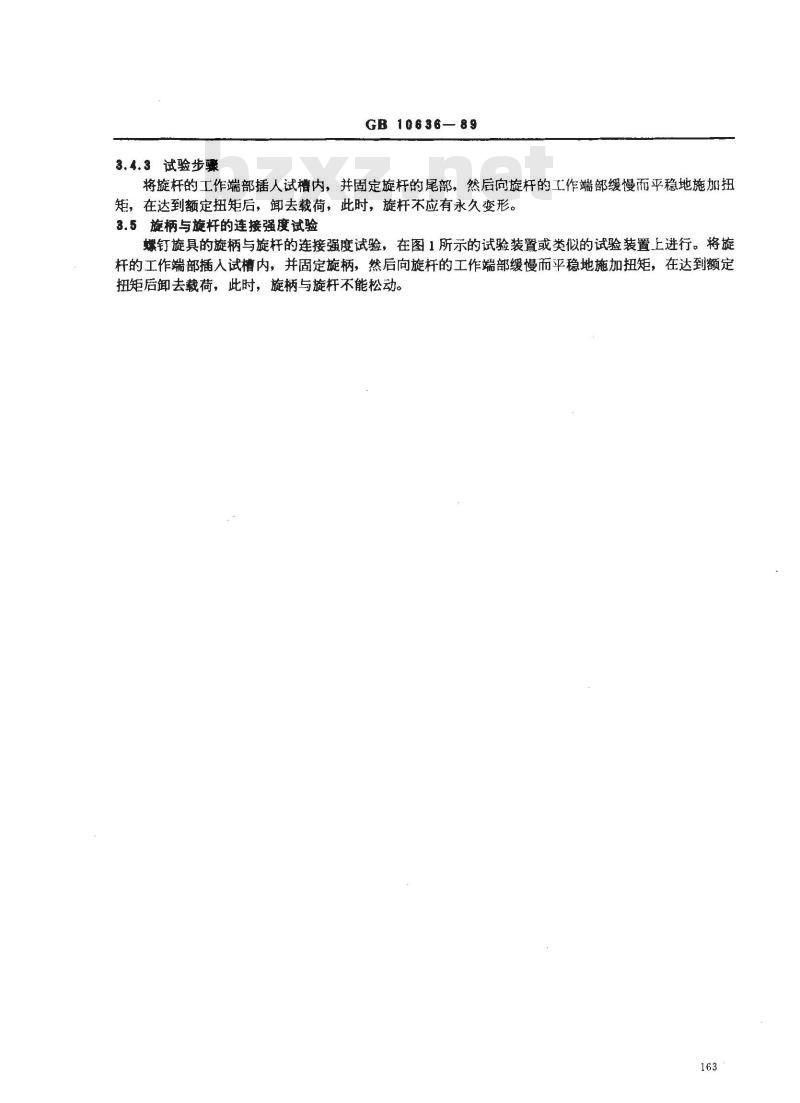

3.4.3试验步骤
GB10636—89
将旋杆的工作端部插人试槽内，并固定旋杆的尾部，然后向旋杆的工作端部缓慢而平稳地施加扭矩，在达到额定扭矩后，卸去载荷，此时，旋杆不应有永久变形。3.5旋柄与旋杆的连接强度试验
螺钉旋具的旋柄与旋杆的连接强度试验，在图1所示的试验装置或类似的试验装置上进行。将旋杆的工作端部插人试槽内，并固定旋柄，然后向旋杆的工作端部缓慢而平稳地施加扭矩，在达到额定扭矩后卸去载荷，此时，旋柄与旋杆不能松动。163

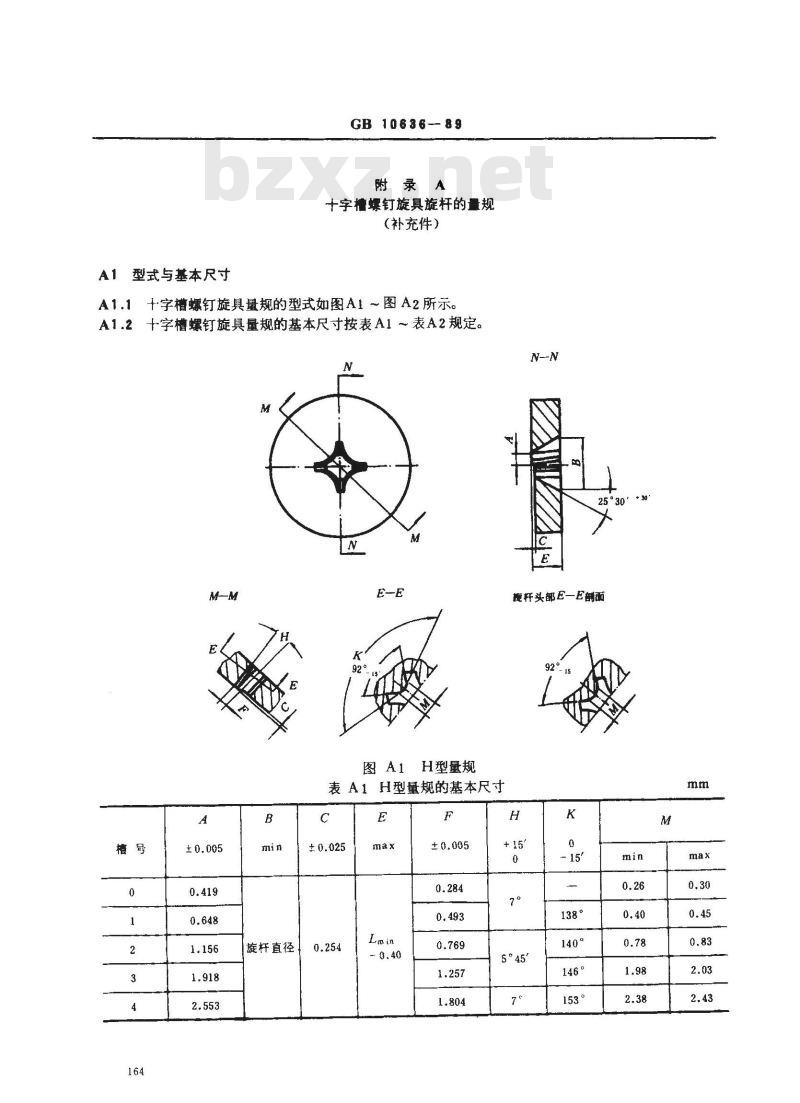

A1型式与基本尺寸
GB10636-89
附录A
十字檀螺钉旋具旋杆的量规
（补充件）
A1.1十字槽螺钉旋具量规的型式如图A1～图A2所示。A1.2十字槽螺钉旋具量规的基本尺寸按表A1～表A2规定。N
旋杆直径！
图A１
H型量规
H型量规的基本尺寸
25°30
旋杆头部E-E削面
GB10636—89

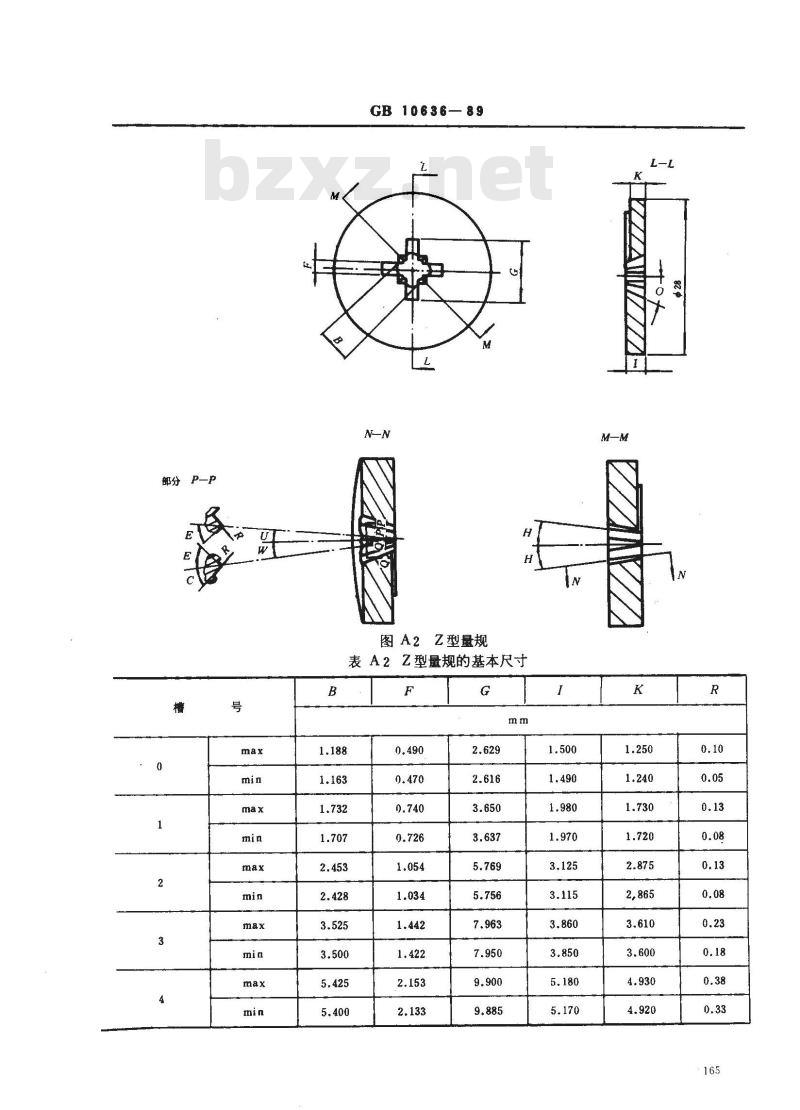

图A2Z型量规
表A2Z型量规的基本尺寸
A2技术要求，
46°05
45°55
46°05
46°05
45°55
46°05
45°55
46°05
GB 10636--89

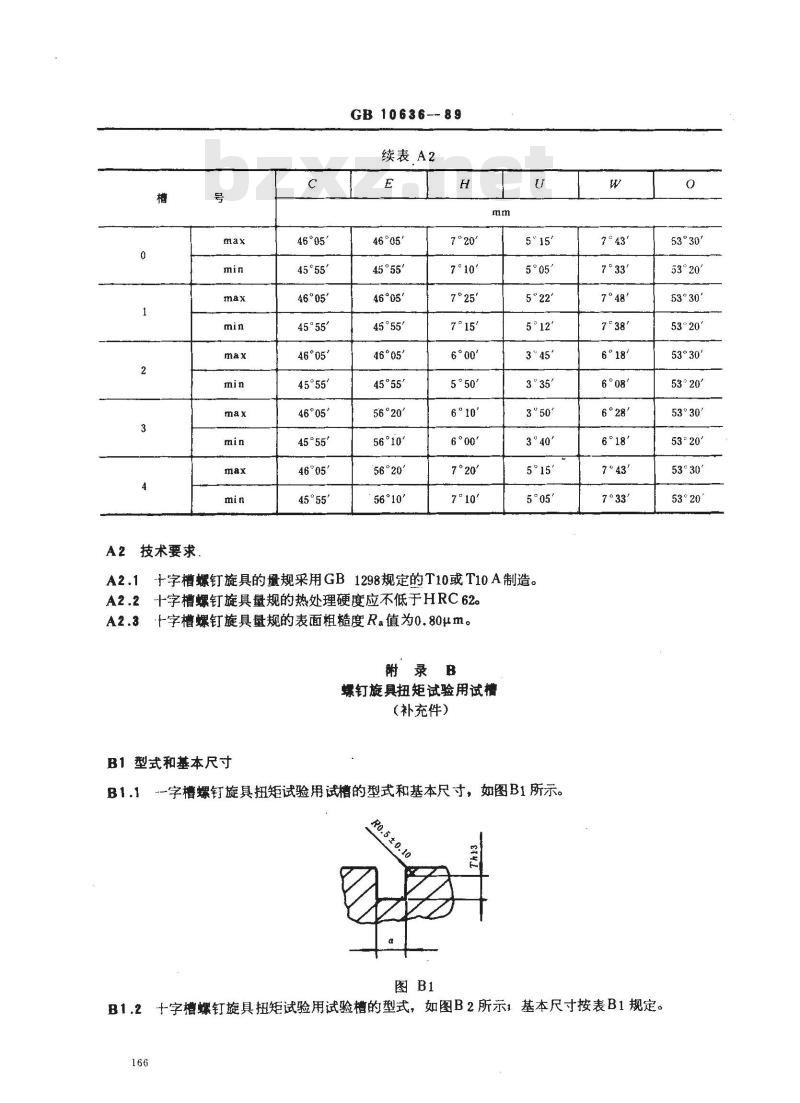

续表A2
46°05
45°55
46°05
45°55
46°05
56°20
56°10
56°20
56°10
5°501
6°00°
7°20°
7°10″
5°22'
5°12'
3°35'
3°40°
A2.1十字槽螺钉旋具的量规采用GB1298规定的T10或T10A制造。A2.2十字槽螺钉旋具量规的热处理硬度应不低于HRC62。A2.3+字槽螺钉旋具量规的表面粗糙度Ra值为0.80μm。附录B
螺钉旋具扭矩试验用试槽
（补充件）
B1 型式和基本尺寸
--字槽螺钉旋具扭矩试验用试稽的型式和基本尺寸，如图B1所示。B1.1
7°33'
B1.2十字槽螺钉旋具扭矩试验用试验槽的型式，如图B2所示，基本尺寸按表B1规定。166
53°30
53°20
53°20
53°30
53°20″
53°30
53°20
53°30°
53°20
凹糖模用与旋杆
头部尺寸一数的冲头冲成
模具上要打上旋杆的槽号和型号。H型
技术要求
GB10636—89
魏平面尺寸
螺钉旋具扭矩试验用试槽，采用GB1298规定的T10或T10A制造。螺钉旋具扭矩试验用试槽的热处理硬度，应不低于HRC62。B2.2
附加说明：
本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所负责起草，上海长征旋具厂协助起草。本标准主要起草人林美德。
