GB/T 10414.2-1989汽车同步带传动 带轮

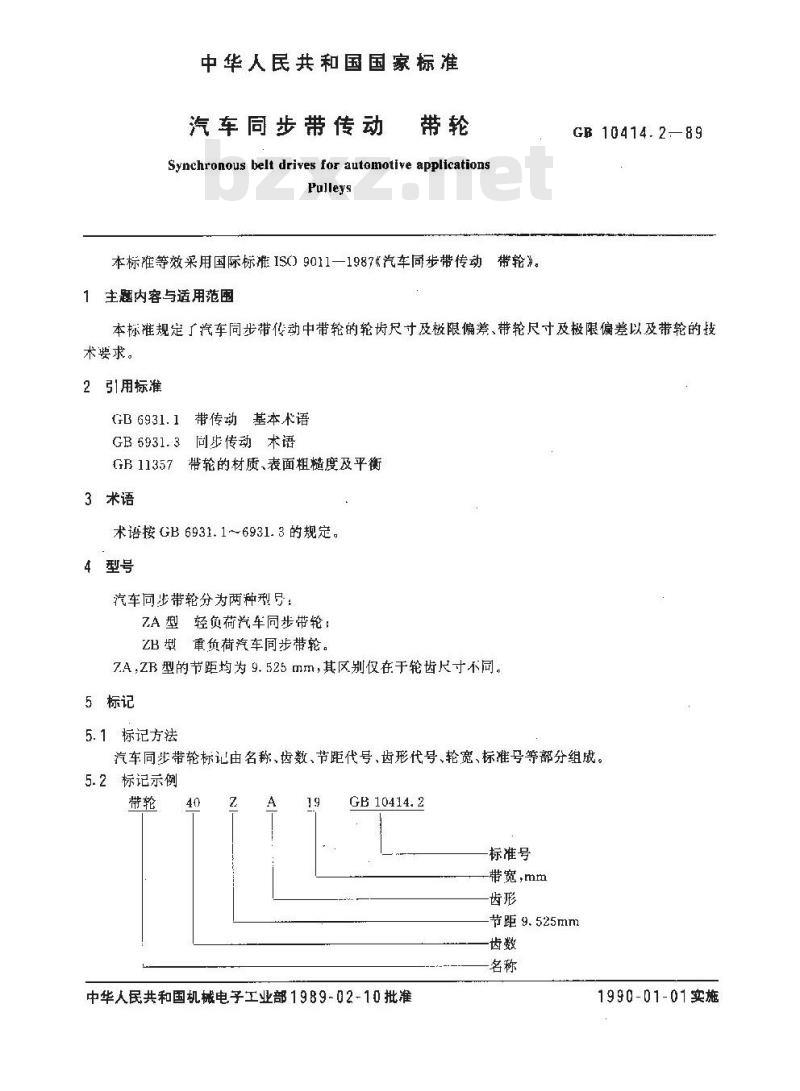

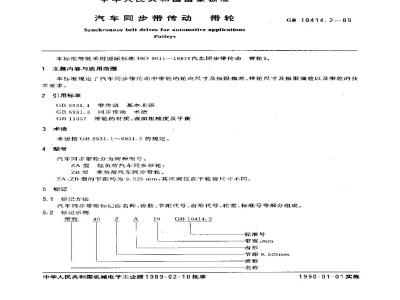

中华人民共和国国家标准
汽车同步带传动
Synchronous belt drives for autamotive applicationsPulleys
本标准等效采用国际标准I50）9011—1987《汽车同步带传动带轮》。1主题内容与适用范围
GB 10414.2—89
本标准规定了汽车同步带传动中带轮的轮齿尺寸及极限偏差、带轮尺寸及极限偏差以及带轮的技术要求。
2引用标准
GB 6931. 1 带传动 基本术语
GB6931.3同步传动术语
GB 11357带轮的材质、表面粗糙度及平衡3术语
术语按GB6931.1～6931.3的规定。4型号
汽车同步带轮分为两种型号：
ZA 型轻负荷汽车同步带轮：
ZB 型重负荷汽车同步带轮。
7.A,ZB型的节距均为9.525mm,其区别仅在于轮齿尺寸不同。5标记
5.1标记方法
汽车同步带轮标记由名称、齿数、节距代号、齿形代号、轮宽、标准号等部分组成。5.2标记示例
GB 10414. 2
标准号
带宽，mm
节距9.525mm
中华人民共和国机械电子工业部1989-02-10批准1990-01-01实施

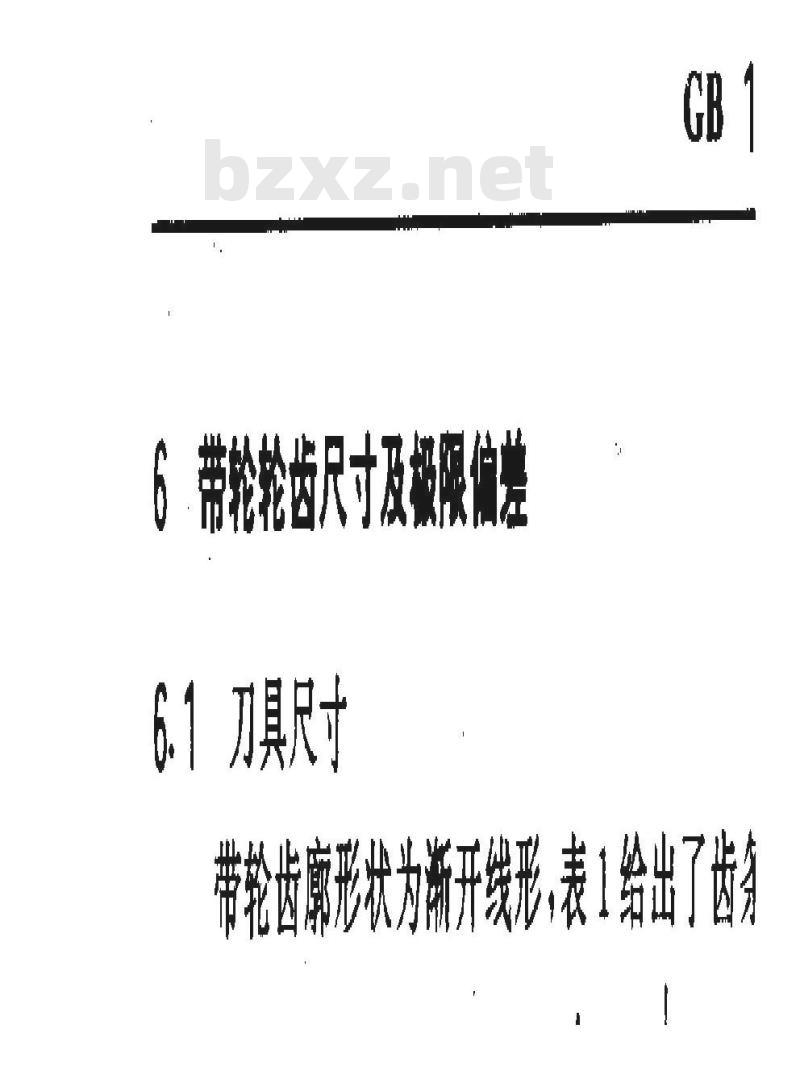

6.带轮轮齿尺寸及极限偏增
6.1刀具尺寸
带轮齿廊形状为渐开线形,表1给出了齿条=b,十3
br =b, +5
bb, +1
60~100

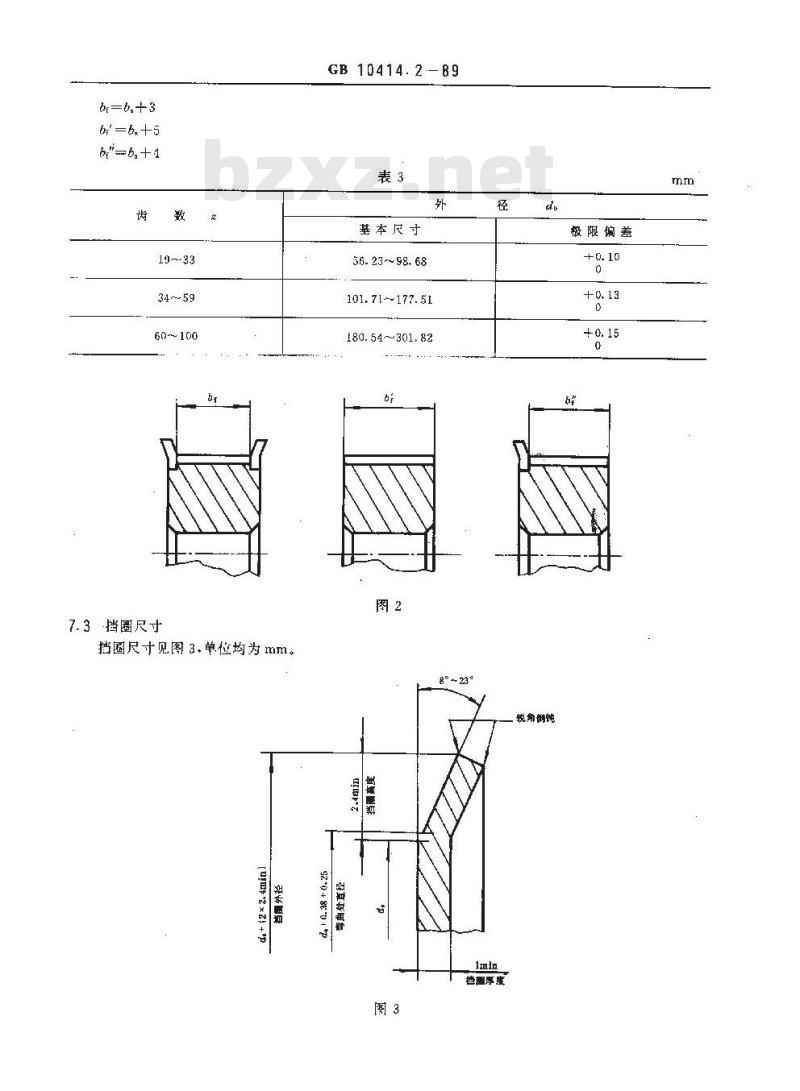

7.3挡圈尺寸
挡图尺寸见图3.单位均为mm
GB10414.2-B9
基本尺寸
56.23~98.68
101. 71--177.51
180.54~-301,82
99 23
$7*0 +
世围厚庄
锐角谢钝
极限偏差

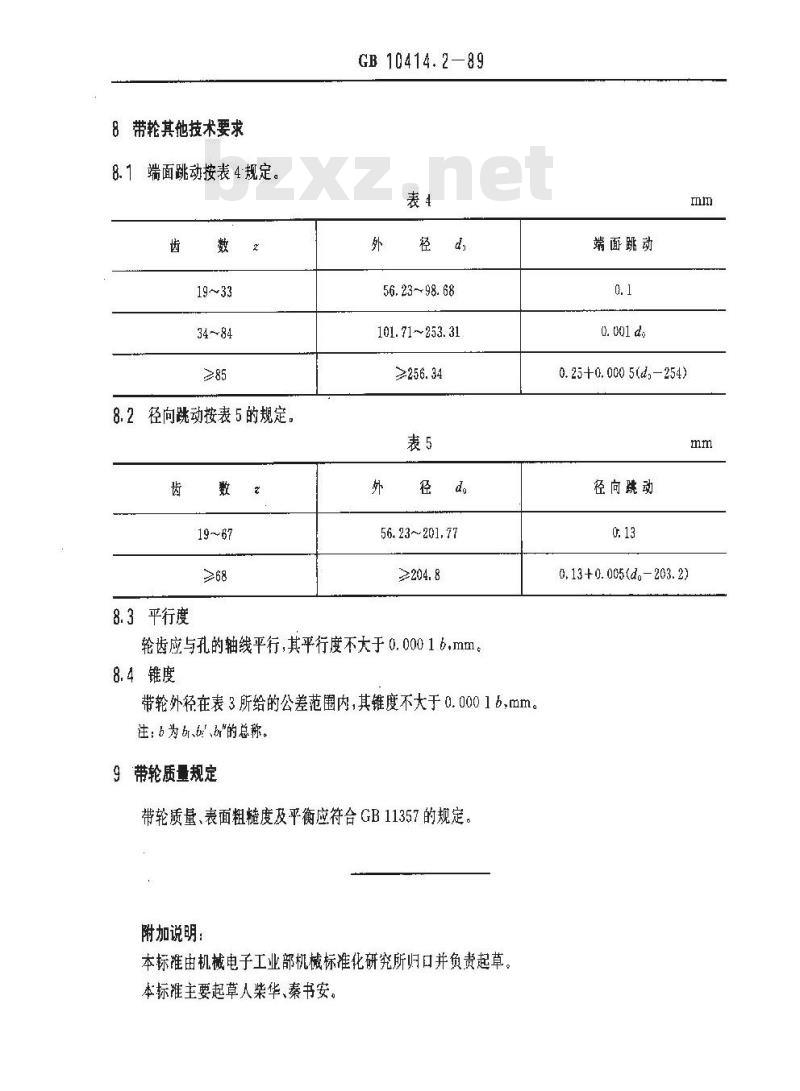

8带轮其他技术要求
8.1端面跳动按表4规定。
8.2径向跳动按表5的规定。
8.3平行度
GB 10414.2-89
56.23~98. 68
101.71~253.31
≥256. 34
56.23~201,77
轮齿应与孔的轴线平行,其平行度不大于0.00016,mml。8.4锥度
带轮外径在表3所给的公差范围内，其锥度不大于0.0001b,mm。注；b为b、b的总称。
9带轮质量规定
带轮质量、表面粗糙度及平衡应符合GB11357的规定，附加说明：
本标雁由机械电子工业部机械标准化研究所归口并负责起草。本标主要起草人柴华、秦书安
端面跳动
0. 001 d,
0. 25+0. 000 5(d, —254)
径向跳动
0, 13+0. 005(d。-203. 2)
