GB/T 14152-1993热塑性塑料管材耐外冲击性能试验方法真实冲击率法

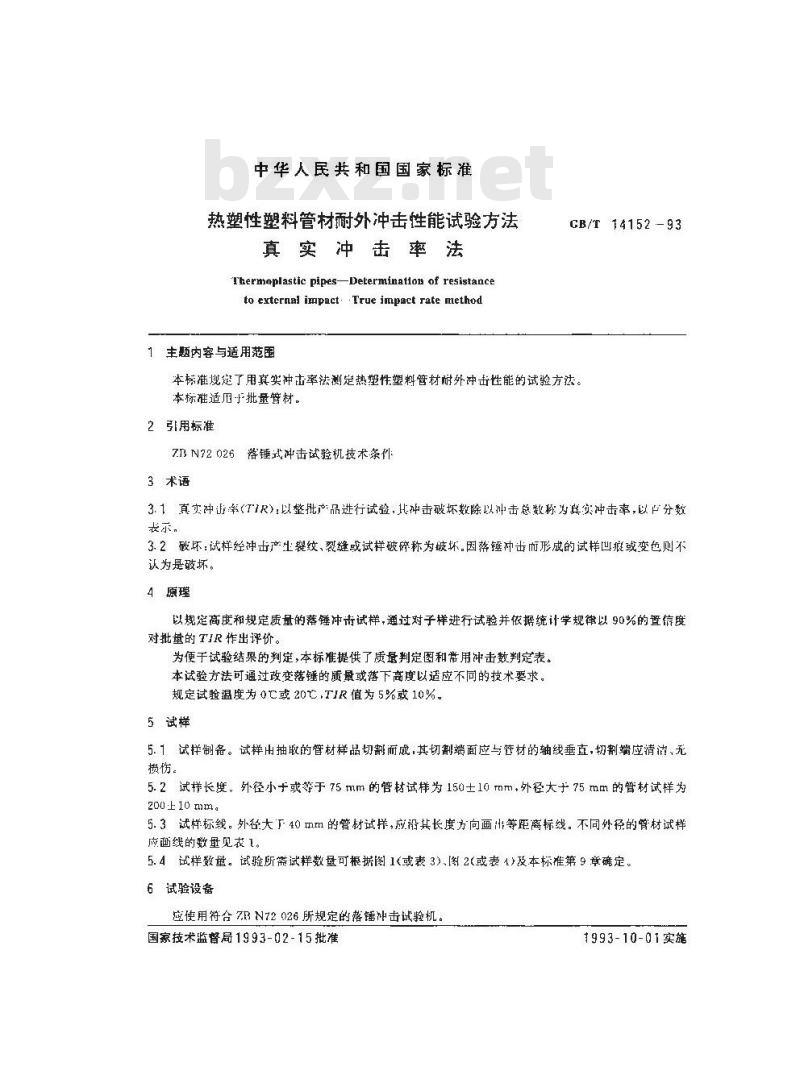

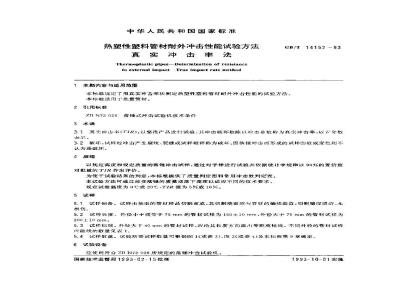

中华人民共和国国家标准
热塑性塑料管材耐外冲击性能试验方法真实冲击率法
Thermoplastic pipes-Determinatlon of resistanceto externai impact True impact rate method1主题内容与适用范围
CB/T 14152 -93
本标准规定了用真实冲击率法测定热塑性塑料管材耐外冲击性能的试验方法。本标准适用于批量管材。
2引用标准
7.BN72026落锤式冲击试验机技术条件3术语
3.1真实冲谢率(TR):以整批产-品进行试验，H冲击破坏数除以冲击总数称为其实冲击率，以分数表示，
3.2破坏：试样经冲击产生裂纹，裂缝或试样破碎称为破坏。因萃锤冲击而形成的试样凹痕或变也则不认为是破坏。
4原理
以规定高度和规定质量的落锤冲击试样，通过对子样进行试验并依据统计学规律以90%的置信度对批董的TIR作出评价。
为便于试验结果的判定,本标准提供了质量判定图和常用冲击数判定表。本试验方法可通过改变落锤的质量或落下高度以适应不同的技术要求，规定试验温度为0℃或20℃，TIR值为5%或10%。5试样
5.1试样制备。试样出抽取的管材样品切割而成，其切割端面应与笠材的轴线垂直，切割端应清洁，无损。
5. 2 试样长度。外径小于或等于 75 mm的管材试样为150士10 mm,外径大于 75 mm的管材试样为200上10mm.
5.3试样标线。外径大下40mm的管材试拌，应沿其长度方向画山等距离标线。不同外径的管材试样应面线的数量见表 1。
5.4试样数量。试验所需试样数量可根据图1(或表3)、[图2(或表1)及本标准第9章确定。6试验设备
应使用符合7.BN72026所规定的落锤击试验机。国家技术监督局1993-02-15批准1993-10-01实施
公称外径，mm

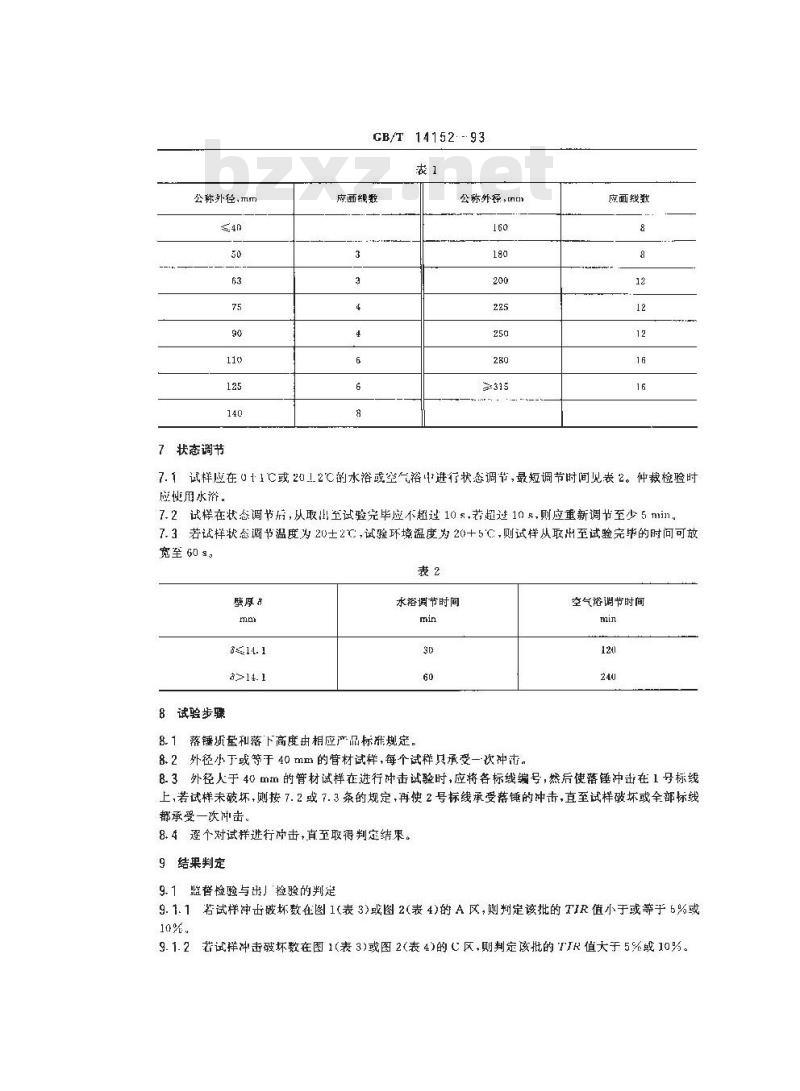

7状态调节
CB/T14152-93
应面线数
公称外径，nm
应画线数
7.1试样应在t1℃或2012℃的水浴或空气中进行状态调节,最短调节时间见表 2。仲裁检验时应快用水浴。
7.2试样在状态调节后,从取山至试验完毕应不超过10s,若超过10s,则应重新调节至少5mim。7.3若试样状态调节温度为20士2℃:,试验环境温度为20+5C:,则试样从取出至试验完毕的时问可放宽至60ss
水浴逾节时间
8试验步骤
藩锤质量和落下高度由相应产品标雅规定，8.1
8.2 外径小于或等于 40 mm 的管材试样,每个试样只承受一次冲击。空气浴调节时间
8.3外径人于40mm的管材诚样在进行冲击试验时，应将各标线编号，然后使落锤冲出在1号标线上，若试样未破坏，则按7.2或7.3条的规定，再使2号标线承受落锤的冲击，直至试样破坏或全部标线都承受一次冲击。
8.4逐个对试样进行师击+直至取得判定结果。9结果判定
9.1监替检验与出！检验的判定
9. 1. 1若试样冲击破坏数在图 1(表 3)或图 2(表 4)的 A 区,则判定该批的 TIR值小于或等于 5%或10%.
9.1.2若试样冲击破坏数在图1(表3)或图2(表4)的C区，则判定该批的TIR值大于5不或10%1.000
CB/T 14152—93
冲酸坏效

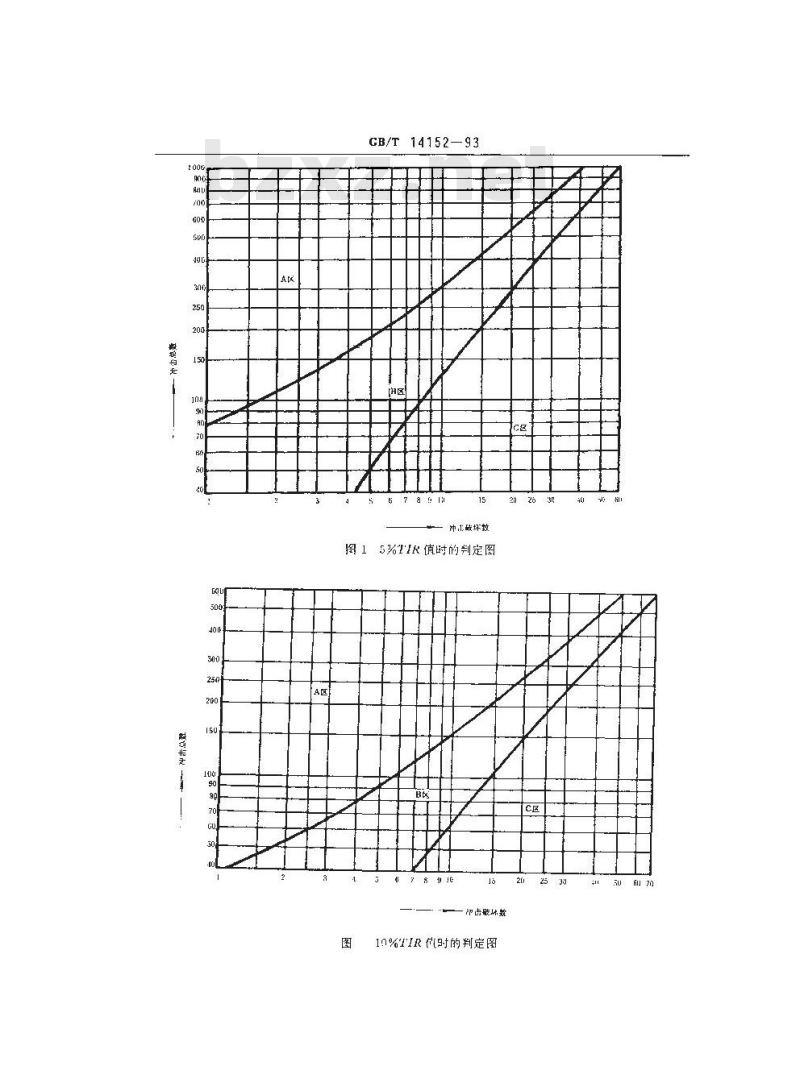

图15%1IR值时的判定图
节齿能你
10%TTR时的判定图
击破环数
GB/T 14152—93

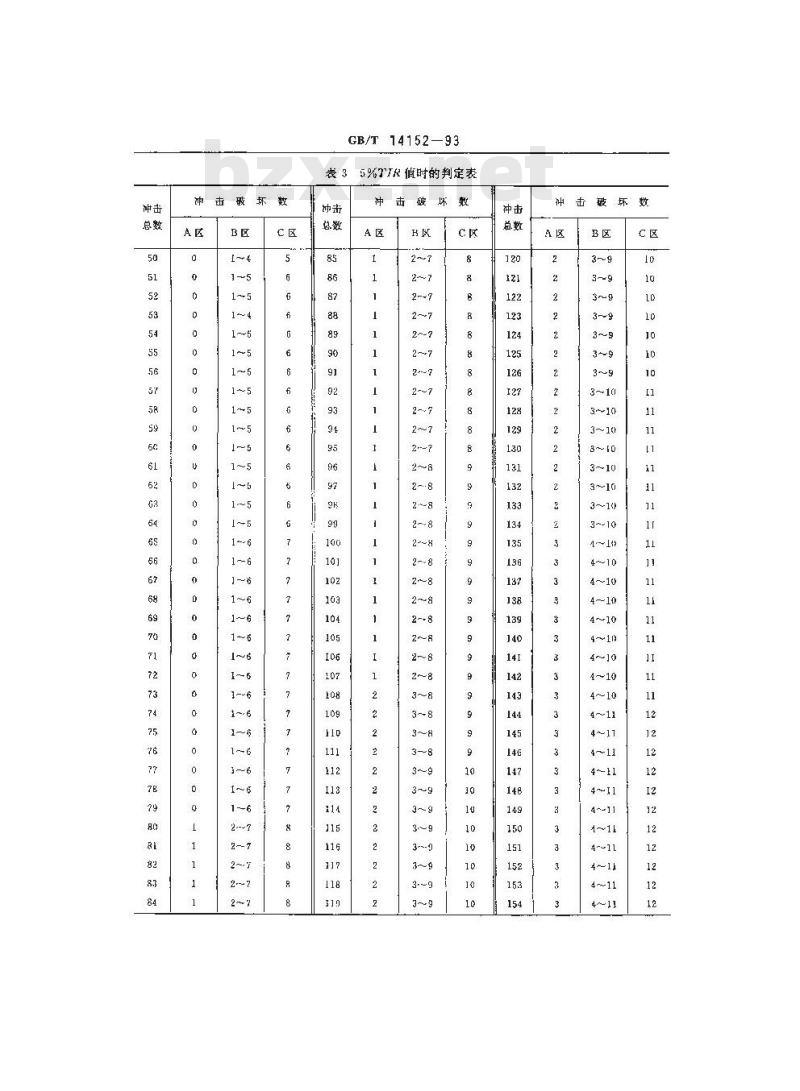

表35%7TR值时的判定表
冲击破坏敷
击破坏数
冲寻破坏数
GB/T1415293

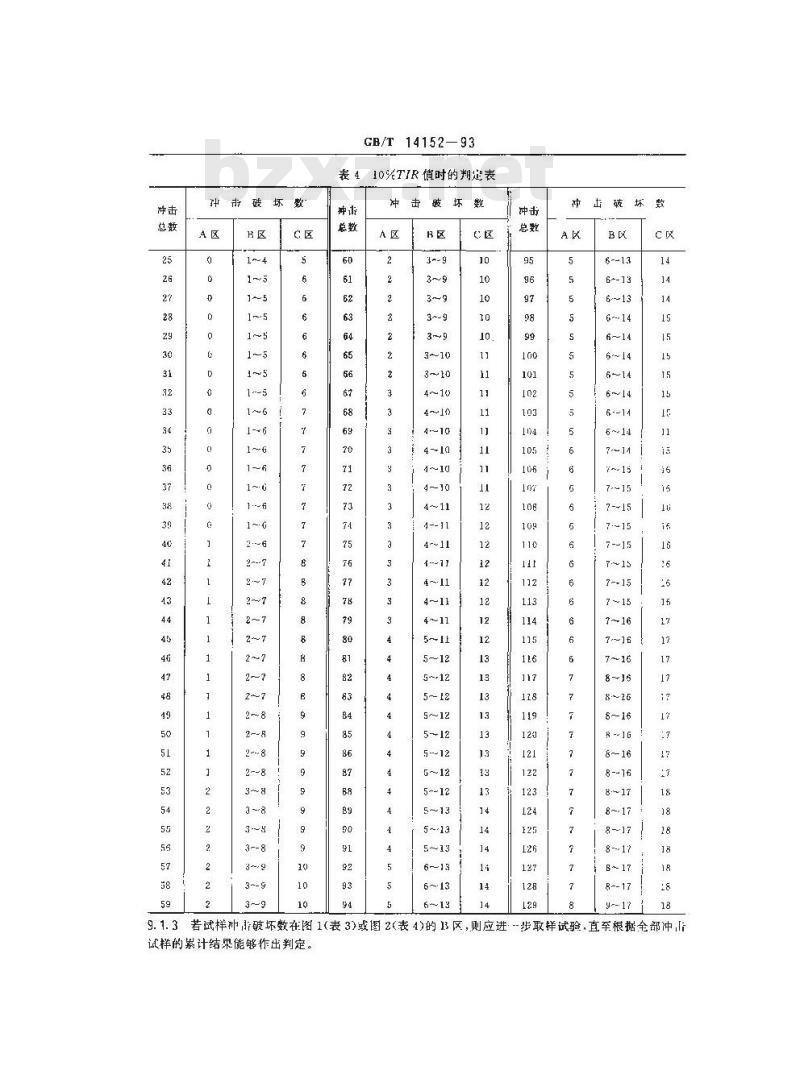

表410%TIR值时的判楚表
冲击坏数
4～10
5 ~~12
5~-13
神冲击破坏数
9---17
若试样所破坏数在图1（表3或图2表4)的1区，则应进：-步取样试验，直至根据全部冲试样的累计结果能够作出判定。9.1.4举例
GB/T 14152---93
要求判定TIR小于或等于10%的试验：a，若S0次冲击试样敏坏数小于或等J1，根据图2(表4)可以判定该批的TIR值小于或等于10%。
b若50次冲击试样破坏数大于8,根据图2(表4)可以判定该批的T1R值大于10%。E.若50次冲击试样破坏数为3，则应进行进一步试验以取得判定。若维续试验20次后累计试样破坏数仍为3,则可以判定该批的TIR值小于或等于10%，若累计试样破坏数为11,则可以判定该批的TIR值大于10%;势幕计试样破坏数为4～10,则仍须继续进行试验。9.2验收检验的判定
9.2.1若试样冲击破坏数在图1(表3)或图,2(表4)的A区，则判定该批的TIR值小于或等于5%或10%。
9.2.2若试样冲击破坏数在图1(表3)或图2表4)的C区，则判定该批的TIR值大于5%或10%面不予接受。
9.2.3若冲击破坏数在图1（表3)或图2（表4)的B区，而生产方在出厂检验时已判定其TIR值小于或等5%或10%，则可以认为该批的TIR值不大于规是值，若验收方对批董的TIR值是否满足要求持怀疑时，则仍按9.1条所述继续进行冲击试验。10结果表示
根据试验结果，批量或连续生产线的TIR值可表示为A,B,C,其意义如F：a。1IR小于或等于5%或1心%；
b.根据现有冲未试样数不能作出判定；TIR值大于 5%或 10%。
11试验报告
试验报告应包括下列内容：
试样名称和规格型号；
试样数量：
试验温度、C；
d.试验所用TIR；
落锤质量和落小高度：
f、试样破坏数：
g击总数+
以 A,B,C 表示结果。
附加说明：
GB/T14152--93
