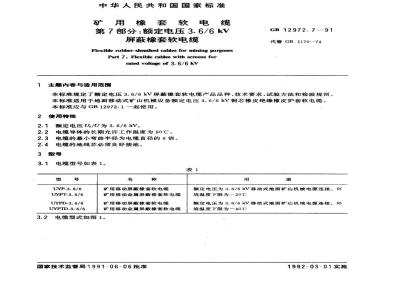

标准图片预览






标准内容

中华人民共和国国家标准
矿用橡套软电缆
第7部分:额定电压3.6/6kV
屏蔽橡套软电缆
Flexible rubber-sheathed cables for mining purposesPart 7: Flexible cables with screens forrated voltage of 3. 6/6 kV
1主题内容与适用范围
GB 12972.7—91
代替GB117074
本标准规定了额定电压3.6/6kV屏蔽橡套软电缆产品品种、技术要求、试验方法和检验规则本标准适用于地面移动式矿山机械设备额定电压3.6/6kV铜芯橡皮绝缘橡皮护套软电缆。本标准应与GB12972.1一起使用。2使用特性
2.1额定电压U/U为3.6/6kV。
2.2电缆导体的长期允许工作温度为90℃。2.3电缆的最小弯曲半径为电缆直径的6倍。2.4电缆的地线芯必须良好接地。3型号
3.1电缆型号如表1。
UYP-3.6/6
UYPT-3.6/6
UYPD-3.6/6
UYPTD-3.6/6
矿用移动屏蔽橡套软电缆
矿用移动金属屏蔽橡套软电缆
矿用移动屏蔽橡套软电缆
矿用移动金属屏蔽橡套软电缆
3.2电缆型式如图1。
国家技术监督局1991-06-06批准用
额定电压为3.6/6kV移动式地面矿山机械电源连接。环境温度下限为20℃
额定电压为3.6/6kV移动式地面矿山机械电源连接。环境温度下限为一40℃
1992-03-01实施
4规格
GB12972.7-91
UYP-3.6/6
UYPD-3.6/6
UYPT-3.6/6
UYPTD-3.6/6
1一动力线芯导体及屏蔽;2一绝缘;3-金属屏蔽(兼作地线);4--半导电橡皮填充;5—半导电屏蔽6—地线芯导体;7半导电包层;8—护套电缆规格应符合表2a和表2b规定。表2a
芯数×导体标称截面,mm2
动力线芯
地线芯
芯数×导体标称截面,mm2
动力线芯
地线芯
3×16/3
3×16/3
3×16/3
3×25/3
动力线芯
标称厚度
动力线芯
标称厚度
标称厚度下载标准就来标准下载网
标称厚度
电缆外径
UYP-3.6/6,UYPD-3.6/6
最小值
最大值
电缆外径
UYPT-3.6/6
最小值
UYPTD-3.6/6
最大值
5技术要求
GB 12972.7—91
5.1电缆的技术要求应符合表3和表4规定。表3
动力线芯标称截面,mm2
5.2导体
5.2.1导体中的单线允许镀锡。
5.3绝缘
20C时绝缘电阻,MQ·km最小值
5.3.1绝缘应采用乙丙橡胶为基料的绝缘胶料,其性能应符合GB7594.8中XJ-30A型规定,但抗张强度应不小于6.5MPa。
5.3.2导体屏蔽采用GB12972.1表4中的A类或C类结构,绝缘屏蔽采用GB12972.1表5中:UYP36/6,UYPD-36/6....A类结构UYPT-3.6/6,UYPTD-3.6/6
5.4缆芯
5.4.1地线芯位置应符合下述规定:UYP-3.6/6,UYPD-3.6/6...
B类或C类结构
.GB12972.1第7.4条b的规定。
UYPT-3.6/6,UYPTD-3.6/6
5.4.2缆芯的绞合节径比应不大于12。GB12972.1第7.4条c的规定。
5.5护套
5.5.1护套为单层结构,UYP-3.6/6和UYPT-3.6/6型电缆采用氯丁橡胶或氯磺化聚乙烯为基料的护套胶料,其性能符合本标准附录A中S-1型规定,UYPD-3.6/6和UYPTD-3.6/6型电缆采用氯磺化聚乙烯或乙丙橡胶为基料的护套胶料,其性能符合本标准附录A中S-2型规定。5.5.2护套颜色为黑色。
6试验和检验规则
产品按表4规定试验。
项目名称
结构尺寸
绝缘厚度
屏蔽层
技术要求
GB12972.1第4.1条及本标准第5.2条GB12972.1第5.2条及本标准表2a和表2b本标准第5.3.2条
GB12972.1第7条及本标准第5.4条试验类型
试验方法
目力检查
绞向目力检查
项目名称
护套厚度
电缆外径
电缆性能
导体电阻
绝缘电阻
过渡电阻
工频交流电压
燃烧试验
局部放电试验
介质损耗角正
切试验
冲击电压试验
4h电压试验
绝缘吸水性
介电常数
绝缘物理机械
护套物理机械
识别标志
交货长度
GB12972.7-91
续表4
技术要求
GB12972.1第8条及本标准表2a和表2b本标准表2a和表2b
GB12972.1表1
本标准表3
GB12972.1第11.4条
GB12972.1表8
GB12972.1第11.6条
1.5U放电量不大于20pC
US时不大于0.035
95℃,60kV正负极性各10次之后,工频11kV15min
工频交流试验电压3U
1~14d电容增率<6%
7~14d电容增率≤2.5%
本标准第5.3条
本标准第5.5条
GB12972.1第10条
GB12972.1第11.12条
注:①St表示定期试验,每年应至少进行一次。试验类型
试验方法
GB12972.1附录D
GB12666.2
GB3048
GB3048.11
GB3048
GB12972.1
附录E
GB2951
GB2951
GB6995
计米器
②第2.6~2.9项作为型式试验和定期试验时,试验样品两终端附件之间长度10~15m,试验在同一试样上进行,顺序为2.6,2.7,2.8和2.9,2.7和2.9项亦可单独取样。序号
老化前试样
抗张强度
断裂伸长率
抗撕强度
空气箱热老化试验
试验温度
试验时间
抗张强度变化率
断裂伸长率变化率
断裂伸长率
GB12972.7-91
附录A
橡皮绝缘性能要求
(补充件)
试验项目
最小值
最小值
最小值
最大值
最大值
最小值
14d和28d老化后断裂伸长率中间值之差与老化前断裂伸长率之比
空气弹老化实验
试验温度
试验压力
试验时间
抗张强度变化率
断裂伸长率变化率
浸油试验
试验温度
试验时间
抗张强度变化率
断裂伸长率变化率
热延伸试验
试验温度
机械应力
载时间
载荷伸长率
冷却后永久变形
最大值
最大值
最大值
最大值
最大值
最大值
最大值
120±2110±11
7×2428x昌4
±30±50)
—±201)
127±1
550±20
100±2
200±2
120±2
100±2
200±2
低温拉伸试验
试验温度
试验时间
断裂伸长率
GB12972.7-91
续表 A1
试验项目
最小值
注:1)用户要求时才进行该项试验附加说明:
本标准由中华人民共和国机械电子工业部提出本标准由机械电子工业部上海电缆研究所归口。℃
-40±2
本标准由机械电子工业部上海电缆研究所、煤炭科学研究总院抚顺分院等单位负责起草。本标准起草负责人:刘凤林、胡建国
