中华人民共和国国家标准
紧固件外螺纹零件的末端
Fasteners -- Ends of parts with external threadUDC 621.882
GB 2—85
代替GB2—76
本标准规定了外螺纹紧固件的末端型式与尺寸。本标准等效采用国际标准ISO4753—1983《紧固件-ISO米制外螺纹零件的末端》。1尺寸

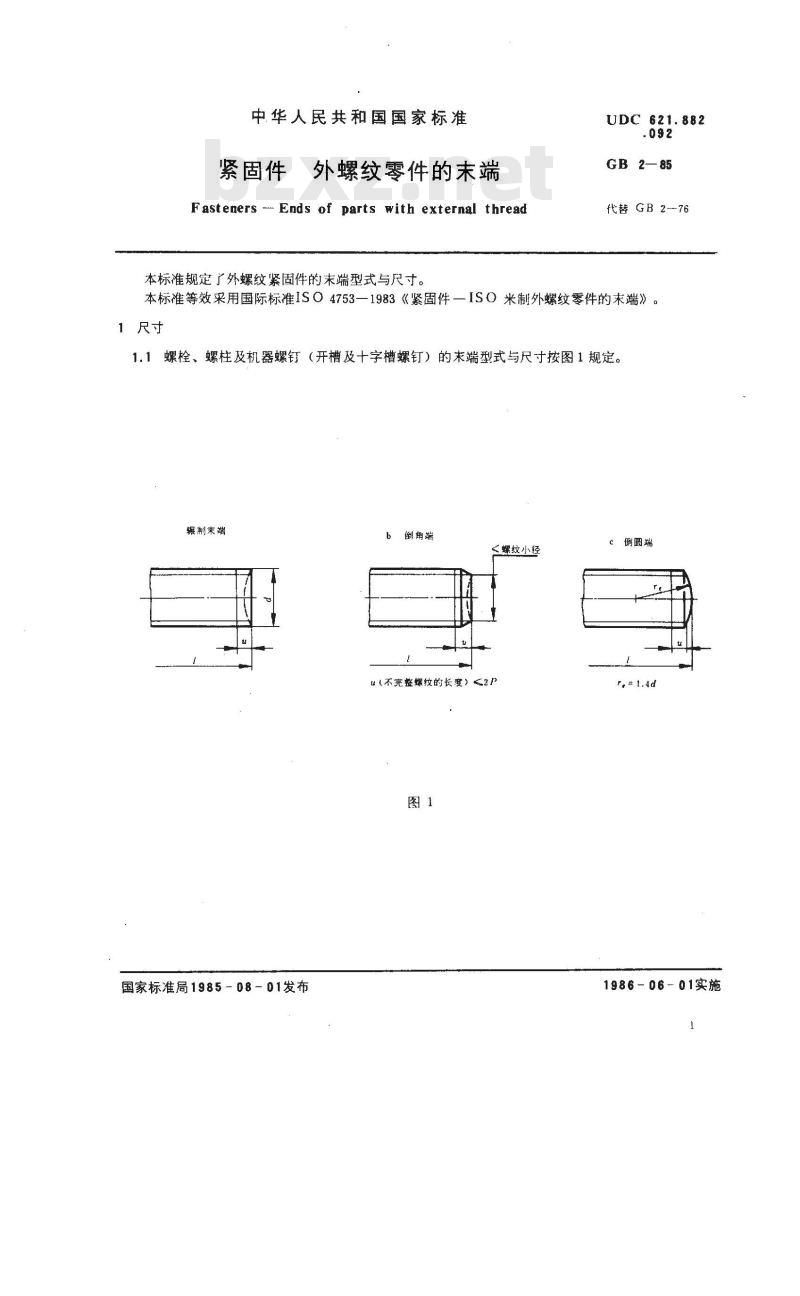

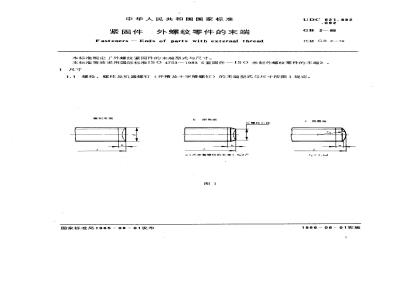

1.1螺栓、螺柱及机器螺钉（开槽及十字槽螺钉）的末端型式与尺寸按图1规定。辗制末端
国家标准局1985-08-01发布
倒角端
<螺纹小径
u（不完整螺纹的长度）≤2P
℃倒圆端
1986-06-01实施
GB 2--85

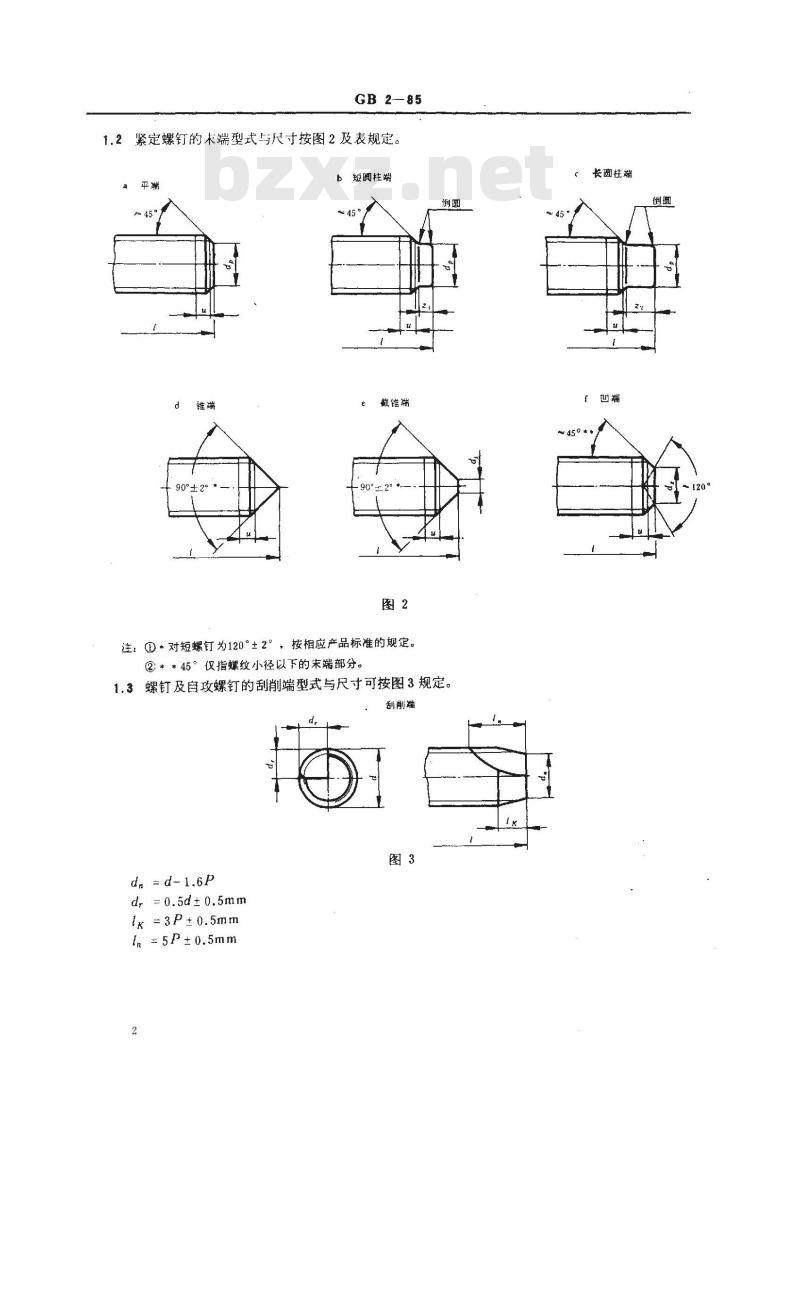

1.2紧定螺钉的未端型式与尺寸按图2及表规定。平端
b短柱端
截锥端
注：①*对短螺钉为120°±2°，按相应产品标准的规定。②**45°仅指螺纹小径以下的末端部分。橱
1.3螺钉及自攻螺钉的刮削端型式与尺寸可按图3规定。刮削端bzxz.net
dn =d-1.6P
d, =0.5d±0.5mm
lk =3P±0.5mm
In=5P±0.5mm
长柱端
螺纹直径
GB2—85
GB 2--85
螺纹直径

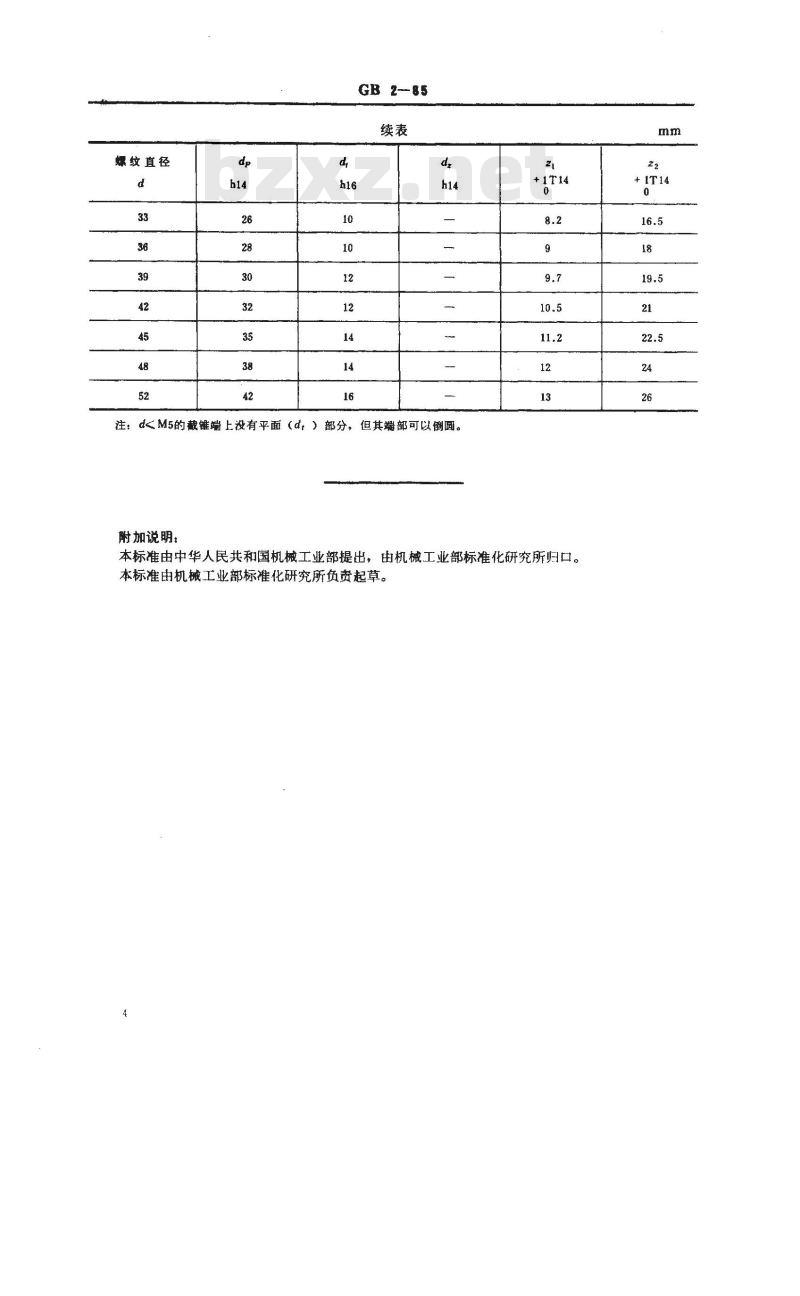

但其端部可以倒圆。
注：d本标准由机械工业部标准化研究所负责起草。
