本标准规定了连续热镀锌钢板及钢带的定义、分类与代号、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。本标准适用于宽度不小于600mm，公称厚度为0.20mm～5.0mm的连续热镀锌普通级、机械咬合级、冲压级(03、04、05、06级)、结构级钢板及钢带。 GB/T 2518-2004 连续热镀锌钢板及钢带 GB/T2518-2004 标准下载解压密码：www.bzxz.net

ICS77.140.50

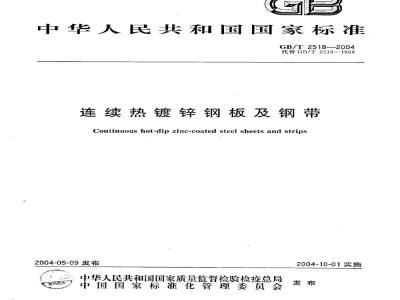

中华人民共和国国家标准
GB/T2518—2004
代替GB/T2518—1988
连续热镀锌钢板及钢带
Continuous hot-dip zinc-coated steel sheets and strips2004-05-09发布
数码两伤
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-10-01实施
中华人民共
国家标
连续热镀锌钢板及钢带
GB/T2518--2004
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社杂皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张1
字数26千字
2004年9月第一版
2004年9月第一次印刷
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
GB/T2518—2004
本标准参考ISO3575：1996《商品级、固定成型级和冲压级连续热镀锌碳素钢薄板》，ISO4998：1996《结构级连续热镀锌碳素薄钢板》和DINEN10142：2000《连续热镀锌结构钢板及钢带供货技术条件》、DIN10147：2000《冷成形用低碳钢连续热镀锌钢板及钢带供货技术条件》，并结合我国具体情况对GB/T2518-1988&连续热镀锌薄钢板及钢带》进行了修订。本标准代替GB/T2518-1988《连续热镀锌薄钢板和钢带》。本标准与GB/T2518—1988相比，对下列主要技术内容进行了修改：增加规范性引用文件、技术要求、需方提供的信息、检验、复验、检查和验收等；-增加热轧酸洗带钢作为镀锌钢板基材，扩大了产品的厚度范围；增加镀锌钢板化学成分的内容；-增加结构级镀锌钢板系列品种：-增加无锌花镀锌层种类；
-增加镀层重量的镀层分类；
改变表面质量级别划分方式，
增加漆封、磷化、不处理三项表面处理项目：取消对镀锌钢板杯突值的规定，增加了n、广值的规定。本标准的附录A是标准的附录。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：武汉钢铁（集团)公司、冶金工业信息标准研究院、黄石山力涂镀层工程技术有限公司。
本标准主要起草人：杨大可、刘友仁、黄额、郑洪道、何明文、杨春甫、张才富、苏维嘉。本标准所代替标准的历次版本发布情况为：GB2518—1981.GB2518—1988。
1范围
连续热镀锌钢板及钢带
GB/T2518—2004
本标准规定了连续热镀锌钢板及钢带（以下简称钢板及钢带）的定义、分类与代号、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。本标准适用于宽度不小于600mm，公称厚度为0.20mm~5.0mm的连续热镀锌普通级、机械咬合级、冲压级（03、04、05、06级）、结构级钢板及钢带。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222--1984化学分析用试样取样方法及成品化学成分允许偏差GB/T228金属材料室温拉伸试验方法（GB/T228-2002.eqvISO6892：1998）GB/T232金属材料弯曲试验方法（GB/T232—1999，eqvISO7438：1985)钢板和钢带验收、包装、标志及质量证明书的一般规定GB/T247
GB/T708
冷轧钢板和钢带的尺寸、外形、重量及充允许偏差GB/T709
热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T1839
GB/T2975
GB/T4336
GB/T5027
GB/T5028
10275:1993)
钢铁产品热镀锌层质风试验方法（GB/T1839-—1993，neqISO1460：1973）钢及钢产品力学性能试验取样位置及试样制备（GB/T2975—1998，eqvISO377：碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）金属薄板和薄带塑性应变比（r值）试验方法（GB/T5027-1999，eqvISO10113:金属薄板和薄带拉伸应变硬化指数（n值）试验方法（GB/T5028--1999，eqvISOGB/T8170数值修约规则
GB/T17505钢及钢产品交货—般技术要求（GB/T17505—1998，eqvISO404：1992)3术语和定义
连续热镀锌钢板及钢带continuoushot-dipzinc-coated steel sheets and strips连续热镀锌钢板及钢带是在连续生产线上，将冷轧钢带或热轧酸洗钢带浸人锌含量（质量分数）不低于98%的镀液中，经热浸镀获得的镀锌钢板及钢带。3.2
正常锌花镀层spanglecoating
锌层在正常凝固过程中，锌晶粒白由长大形成的具有明显锌花形貌的镀层。3.3
minimized spangle coating
小锌花镀层
锌层在凝固过程中，锌晶粒被人为限制，形成尽可能细小的锌花镀层。GB/T2518—2004
无锌花镀层spangle-free
通过调整镀液化学成分所得到的，不具有目视可见的锌花形貌，表面均匀致的镀层。3.5
锌铁合金镀层zinc-ironalloycoating对通过镀锌槽液后的钢带进行热处理，使整个镀层生成锌与铁的合金层，这种镀层外观呈暗灰色，没有金属光泽，在剧烈成型过程中易于粉化，适用于除一般的清洗外，不用进一步处理即可直接涂漆的镀层。
差厚镀层
differential coating
对镀锌钢板的两面，要求具有不同锌层重量的镀层。3.7
光整skinpass
光整是为以下一种或数种目的，而对镀锌钢板所进行的一种微小变形量的冷轧加工。a）改善镀锌钢板表面外观或适合于装饰涂层；使成品部件加工时产生的滑移线（吕德斯线）或折纹的现象暂时减至最小等。b）
4分类及代号
性能级别的分类及代号按表1的规定。4.1
表1性能的分类及代号
善通用途
机械咬合
特殊镇静钢深冲
无时效超深冲
性能级别代号
220、250、280.320.350.400、450.550基板的种类及代号按表2的规定。基板的种类及代号
基板种类
冷轧卷板
热轧酸洗卷板
适用范围
锌层重量代号不得超过Z350
厚度范围为≥0.4mm
锌层重量不得超过Z275
厚度<0.4mm的钢板
不适用于220、250、280和320级代
4.3镀层种类及镀层重量的分类和代号镀锌钢板及钢带适用于防魔为主的用途，在大气中镀锌层的保护作用与单位面积锌层重量成正比。锌层重量应与所要求的使用期限、板厚以及成形要求和适应。4.3.1双面等厚镀层种类及镀层重量的分类和代号按表3的规定。经供需双方协议，也可提供表3未列镀层重量的钢板及钢带。
镀层重量/
（g/m2）（双面）
镀层种类及镀层重量的分类和代号镇锌层
注：括号内的锌层重盘需经供需双方协商。镀层重盘/
（g/m2）（双面）
锌铁合金镀层
GB/T2518—2004
(ZF40)
(ZF180)
4.3.2差厚镀层可按表3所列镀层重量之半分别表示上、下表面不同的镀层重量，如：Z40/90或ZF30/50。低锌层重量表面外观可能不同于高锌层重量表面外观。4.4锌层表面结构的分类和代号按表4的规定。由于应变时效的原因，经过光整的01～04级钢板及钢带，用户在加工前，经过有效的矫直机矫平，可适当地避免产生滑移线。经过光整的05或06级为无时效光整钢板及钢带，可在6个月内避免产生滑移线。
表4锌层表面结构及光整表面的分类和代号表面结构
正常锌花
小锌花
无锌花
锌铁合金
表面质量的分级及代号按表5的规定。不光整
表5表面质益分类及代号
表面质量
普通表面
较高级表面
高级表面
GB/T2518—-2004
4.6表面处理的分类及代号按表6的规定。表6表面处理的分类及代号
表面处理
不处理
4.6.1钝化
镀锌层通过钝化处理，可减少潮湿贮运条件下产生的锈蚀（白锈）。但这种化学处理的防腐蚀性能是有限的，而且，妨碍大多数涂料的附着性。这种处理一般不用在锌铁合金镀层，除光整表面外，作为常规，生产厂对其他类型的镀锌层均进行钝化处理。4.6.2涂油
涂油可减少潮湿贮运条件下的钢板锈蚀，经钝化处理后的钢板及钢带再涂油将进一步减少潮湿存贮条件下的锈蚀。
油层应能够用不损伤锌层的脱脂剂去除。4.6.3漆封
通过涂敷一层极薄的透明有机涂层膜，可提供一种附加的防腐蚀作用，特别是耐指纹特性。在成型时可改善润滑性，并作为后续涂层的粘附底层。4.6.4磷化下载标准就来标准下载网
通过磷化处理，使各种镀层种类的镀锌钢板，除正常清洗外，不需进一步处理即可涂层。这种处理可改善涂层的附着性能和防腐性能，减少贮运过程中被离蚀的危险。磷化后与适合的润滑剂配用，可改善成型性能。
4.6.5不处理
只有在订货者提出不处理的要求并对此负责的情况下，按本标准供货的钢板及钢带才可以不进行钝化或涂油或漆封或磷化等表面处理。5尺寸、外形、重量及允许偏差
5.1尺寸及允许偏差
5.1.1以热轧酸洗卷为基材的钢板及钢带的尺寸范围应符合GB/T709的规定，以冷轧卷为基材的尺寸范围应符合GB/T708的规定。
5.1.2厚度允许偏差
5.1.2.1以热轧酸洗卷为基材的钢板及钢带的厚度允许偏差应符合GB/T709的规定。5.1.2.2以冷轧卷为基材的厚度允许偏差应符含表7的规定。5.1.2.3测量钢板及钢带的厚度时，应包括镀层的厚度在内。5.1.2.4厚度测量部位为距边部不小于25mm的任意一点。4
公称宽度
≤1500
表7厚度允许偏差
公称厚
GB/T2518-2004
单位为毫来
5.1.2.5成卷供货钢带的头、尾总长度30m内的厚度偏差允许比表7规定值大50%，焊缝区15m内的厚度允许偏差允许比表7规定值大60%。5.1.3宽度允许偏差
基材的宽度允许偏差应符合表8的规定。5.1.4长度允许偏差
所有基材的长度允许偏差均应符合表9的规定，表8宽度允许偏差
公称宽度
600~1200
>1200~1500
公称长度(L)
5.2外形
5.2.1脱方度
A级精度
允许偏差
长度允许偏差
允许偏差
A级精度
B级精度
B级精度
单位为毫米
单位为毫米
钢板的脱方度不得超过钢板公称宽度的1%。钢板的脱方度是钢板的宽边在轧制方向边部的垂直投影长度，或测量钢板对角线长度之差的一半5.2.2镶刀弯
钢板及钢带的镰刀弯应符合表10的规定。表10镰刀弯允许偏差
镶刀弯最大值
测量长度
单位为毫来
实际长度(L）
GB/T2518—2004
5.2.3不平度
钢板的不平度应符合表11的规定。钢板不平度是将钢板自由地放在平台上，钢板下表面和平台之间的最大距离。
表11钢板不平度允许偏差
不平度允许偏差
性能级别代号
公称厚度
>0.7~<1.2
≥0.7~<1.2
注：400、450、550级没有不平度偏差要求。<1200
5.3成卷供货的钢带内径、外径（最大值)应在合同中注明。公称宽度
≥1200~<1500
单位为毫米
5.4重量
钢板的重量可按实际重量或理论重量交货，理论重量计算方法见附录A。钢带按实际重量交货。订货内容
6.1订货合同或订单应包括以下内容：a)
产品名称（板或带）：
本产品标准编号：
钢基种类；
性能级别；
镀层种类及重量，
表面结构；
表面处理（钝化、涂油、漆封、磷化或不处理）；表面质量，
规格及数量；
尺寸精度。
如订货时未提供以下项目信息，则本标准产品将按常规办法处理：6.2
钢基种类：原度<3.0mm产品，按冷轧基板供货，厚度>3.0mm产品按热轧基板供货；a)
表面处理：除合金化镀层、光整表面外，按钝化加涂油处理；b)
表面结构：按不光整表面处理：d）尺寸精度：按A级精度供货；包装：按供方提供的包装方式。e
6.3标记示例：
标记顺序：标准编号-性能级别-镀层种类-锌层重量-表面结构-表面处理-钢基种类-规格尺寸镀锌钢板，机械咬合级，锌镀层，锌层重量275g/m2，正常锌花光整，表面处理钝化加涂油，表(1）
面质量FB级、冷轧基板，规格为2.0mm×1200mm×2000mm的标记示例为：GB/T2518-02Z275-NS-CO-FB-2.0X1200X2000(2)
镀锌钢带，220结构级，锌铁合金，锌层重量180g/m2，锌铁合金光整，表面不处理，表面质量FA级、热轧基板，规格为2.0mm×1200mm的标记示例为：GB/T2518-220ZF180-ZFS-U-FA-H2.0X1200XC技术要求
生产工艺
钢板及钢带的生产工艺通常由生产厂自已选择。7.2化学成分
GB/T2518-2004
钢板及钢带的化学成分（熔炼分析）应符合表12的规定。当用户要求时，应提供分析结果。表12
2化学成分（熔炼分析）
能级别
结构级
注105级基材也可添加适量的钛、锯或钒。化学成分（质量分数)/%
注2：06级的钛可全部或部分用锯或钒代替，碳和氮应完全固化。注3：350以上级别的磷含量不大于0.20%。3锌层置盘
锌层重量应符合表13的规定。
表13锌层重盘
双面三点检测
层种类
锌铁合金
(ZF40)
(ZF180)
注1：表中有括号项需供需双方协议，注2：由宽卷分条的钢带，可只做单点检验。最小平均值/
(g/m2)
不大于
单点检测最低值/（g/m）
GB/T2518--2004
7.4镀层附着性
镀层附着性应按表14规定的直径进行锌层180°冷弯试验。距试样弯曲处边部5mm以外不允许有锌层脱落，但允许表面出现不露钢基的锌层裂纹，锌铁合金（ZF)镀层允许有裂纹、变粗和出现粉末。表14锌层180°冷弯试验
性能级别
板厚a/mm
Z275、ZF180
7.5力学性能
及以下
各种厚度
<3.0/≥3.0
弯心直径（D)
320、350
各种厚度
7.5.101～06级的钢板及钢带的力学性能应符合表15的规定。进行钢基180°冷弯试验时，试样弯曲处不允许出现裂纹和分层。
表1501～06级别钢板钢带的力学性能Axomm/
Rpo.2/(N/mm)
140~300
140~260
140~270
120~280
注1，如屈服点明显，则取R.。
(N/mm）
270~500
270~420
270~380
270~350
270~350
注2：拉伸试验取横向试样，抗拉强度值以10N/mm进位。%
不小于
注3：当材料厚度（去掉镀锌层后）0.7mm时，表中所列延伸率值减少2。ngo
钢基180°冷弯直径
(d、横向）
板厚(a)
注4：当材料呼度（去掉镀锌层后）≤0.7mm时，表中06级的r值减少0.2、na值减少0.01。注5：当材料厚度（去掉镀锌层后）>1.5mm时，表中06级的r值减少0.2。注6：04级也可提供ngo、rg。值，其数值由供需双方协商确定。注7：热轧基材的力学性能由供需双方协商。9
≥3mm
GB/T2518—2004
由于应变时效（随存储时间的延长，硬度增加、延伸率降低的特性）的原因，表15所规定的力学性能，对各个性能级别的钢板及钢带有如表16所规定的适用时间周期。为减少这种影响，应使用05或06级钢板及钢带。
力学性能适用时间周期
适用时间周期
1个月
6个月
6个月
结构级钢板及钢带的力学性能应符合表17的规定。钢基180°冷弯试验是当用户有特殊要求时7.5.2
才进行。进行弯曲试验时，试样弯曲处不允许出现裂纹和分层，表17结构级钢板钢带的力学性能Rpo.2/
(N/mm2）
不小于
注1：如屈服点明显，则取RH
(N/mm）
不小于
Agomm/%
不小于
注2：拉伸试验取横向试样，抗拉强度值（仅作参考）以10N/mm2进位。注3当材料厚度（去掉镀锌层后）≤0.7mm时，表中所列延伸率值减少2。7.6表面质遣
钢板及钢带的表面质量级别及特征如表18所示。7.6.1
表18表面质量级别及特征
表面质量级别代号
普通级表面
较高级表面
商级表面
钢基180°弯曲直径（d，横向）板厚(a)
≥3mm
允许存在小腐蚀点、大小不均匀的锌花暗斑、轻微划伤和压痕、气刀条纹、小钝化斑等。可以有拉伸矫直痕和锌流纹。不得有腐蚀点，但在允许有轻微的不完美表面，例如拉伸矫直痕、光整压痕、划痕、压印、锌花纹、锌流纹、轻微的钝化缺陷等。其较优一面不得对优质涂漆层的均匀一致外观产生不利影响。对其另一面的要求应不低于表面级别FB。
7.6.2以热轧酸洗卷为基材的钢板及钢带的表面质量只有FA。7.6.3除非供需双方另有协议，对表面质量为FA级或FB级的钢板及钢带仅检查一面。无特殊说明，钢带的外表面和钢板的上表面为检查面。9
