本标准规定了对试样施加静态拉伸载荷测定拉伸强度、拉伸弹性模量，最大载荷伸长率和破坏伸长率及拉伸应力一应变曲线的试验方法。本标准适用于纤维增强塑料用树脂、专用浇铸树脂的浇铸体。 GB/T 2568-1995 树脂浇注体拉伸性能试验方法 GB/T2568-1995 标准下载解压密码：www.bzxz.net

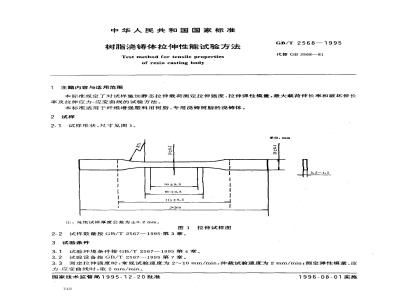

中华人民共和国国家标准
树脂浇铸体拉伸性能试验方法
Test method for tensile propertiesof resin casting body
1主题内容与适用范围
GB/T 2568—1995
代替GB2568—81
本标准规定了对试样施加静态拉伸载荷测定拉伸强度、拉伸弹性模量，最大载荷伸长率和破坏伸长率及拉伸应力-应变曲线的试验方法。本标准适用于纤维增强塑料用树脂、专用浇铸树脂的浇铸体。2试样
2.1试样形状、尺寸见图1。
单位：mm
注：每组试样厚度公差为士0.2mm。图1拉伸试样图
2.2试样数量按GB/T2567—1995·第3章。3试验条件
3.1试验环境条件按GB/T2567-1995第4章，3.2试验设备按GB/T2567--1995第7章。2
3.3测定拉伸强度时，常规试验速度为2~10mm/min，仲裁试验速度为2mm/min，测定弹性模量、应力-应变曲线时，取2mm/min。
国家技术监督局1995-12-20批准742
1996-08-01实施
4试验步骤
GB/T 2568-1995
4.1试样制备按GB/T2567--1995第2章。4.2试样外观检查按GB/T2567—1995第3章。4.3试样状态调节按GB/T2567--1995第5章。4.4将试样编号，测量试样标距（图1中50士0.5段）内任意3处的宽度和厚度，取算术平均值。测量精度按GB/T2567—1995第6章。
4.5夹持试样，使试样的中心轴线与上、下夹具的对准中心线一致，按规定速度均匀连续加载，直至破坏，读取破坏载荷值。
4.6测定拉伸弹性模量时，在工作段内安装测量变形的仪表，施加初载（约5%的破坏载荷）,检查和调整仪表。然后以一定间隔施加载荷，记录载荷和相应的变形值，至少分五级加载，施加载荷不宜超过破坏载荷的40%，有自动记录装置时，可连续加载。4.7测定破坏伸长率和应力-应变曲线时，应有自动记录载荷和变形的装置。4.8若试样断在夹具内或圆孤处，此试样作废，另取试样补充。同批有效试样不足5个时，应重作试验。5计算
5.1拉伸强度按式(1)计算
式中：a,—拉伸强度,MPa;
P破坏载荷（或最大载荷）,N;
b—-试样宽度,mm；
试样厚度，mm。
5.2拉伸弹性模量按式(2)计算
L。·AP
式中：E,
拉伸弹性模量，MPa;
L。一—一测量标距,mm;
△P载荷-变形曲线上初始直线段的载荷增量，N；AL
与载荷增量 △P对应的标距 L。内的变形增量,mm。其余同式(1)
5.3试样拉伸破坏时或最大载荷处的伸长率按式(3)计算AL×100bZxz.net
式中： E, —
试样拉伸破坏时或最大载荷处伸长率，%；△ Lb试样破坏时或最大载荷处标距L。内的伸长量，mm；L。~--同式(2)。
5.4绘制拉伸应力-应变曲线。
6试验结果
试验结果按GB/T2567—1995第8章。(1)
（2）
试验报告
GB/T2568—1995
试验报告按GB/T2567—1995第9章。附加说明：
本标准由国家建筑材料工业局提出，由全国纤维增强塑料标准化技术委员会归口。本标准由天马集团公司起草。
本标推主要起草人主玉芬、梁留生。本标准于1981年首次发布。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
