GB/T 2578-1989
基本信息
标准号： GB/T 2578-1989
中文名称：纤维缠绕增强塑料环形试样制作方法
标准类别：国家标准(GB)
英文名称： Preparation method of fiber-wound reinforced plastic ring test specimens
标准状态：已作废
发布日期：1989-03-03
实施日期：1989-01-02
作废日期：2009-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：176059
标准分类号
标准ICS号：橡胶和塑料工业>>83.120增强塑料
中标分类号：建材>>建材产品>>Q23纤维增强复合材料
出版信息
出版社：中国标准出版社
书号：155066·1-6789
页数：6页
标准价格：8.0 元
出版日期：1990-02-01
相关单位信息
首发日期：1981-04-08
复审日期：2004-10-14
起草人：林国荣
起草单位：国家建筑材料工业局哈尔滨玻璃钢研究所
归口单位：全国纤维增强塑料标准化技术委员会
提出单位：全国纤维增强塑料标准化技术委员会
发布部门：国家技术监督局
主管部门：中国建筑材料工业协会
标准简介
本标准规定了纤维缠绕增强塑料环形试样的制造方法、工艺条件。本方法适用于制作纤维缠绕增强塑料环形试样，以供测试其力学性能。 GB/T 2578-1989 纤维缠绕增强塑料环形试样制作方法 GB/T2578-1989 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

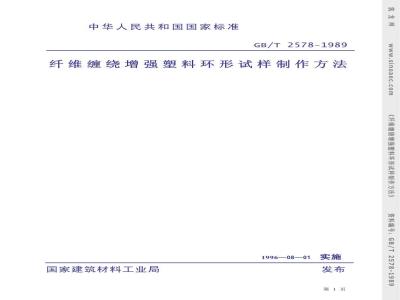

中华人民共和国国家标准
GB/T2578-1989
纤维缠绕增强塑料环形试样制作方法实施
1996—08—01
国家建筑材料工业局此内容来自标准下载网
第1页
sinoaec.com
《纤维缠绕增强塑料环形试样制作方法》资料编号：
2578-1989
1主题内容与适用范围
2引用标准
3方法提要
4设备
5原材料的贮存和处理条件
6湿法缠绕工艺
7预浸法缠绕工艺
8试样的型式
附加说明：
第2页
《纤维缠绕增强塑料环形试样制作方法》爱料编号：
2578-1989
1主题内容与适用范围
本标准规定了纤维缠绕增强塑料环形试样的制造方法、工艺条件本方法适用于制作纤维缠绕增强塑料环形试样，以供测试其力学性能inoaec.com
料环形试样做
《纤全
强塑米
制作方法
2578-1989
第3页
2引用标准
GB1458纤维缠绕增强塑料环形试样拉伸试验方法GB1461纤维缠绕增强塑料环形试样剪切试验方法
sinoaec.com
料环形试样做
强塑米
制作方法
2578-1989
第4页
3方法提要
3.1试样用单环缠绕法或圆筒切环法两种方法制作。此两种方法可采用湿法缠绕，也可采用预浸法缠绕，两种缠绕工艺分别见图1、图2（图略）。在做性能比较时，应采用同种方法noaec.com
制作。
3.2单环缠绕法按照GB1458或GB1461规定的试样尺寸，用单环模具在缠绕机上绕制经固化、外表面加工、脱模即制得环形试样，3.3圆筒切环法按照GB1458或GB1461规定的试样内径尺寸，用圆筒芯模在缠绕机上绕成圆筒，再经固化、外表面加工、脱模、切割即得环形试样。维缠绕增强塑料环形试样制作方法》《纤
2578-1989
第5页
4设备
4.1缠绕机由纱架、胶槽、张力控制装置、丝嘴和驱动机构等部分组成。4.2单环模具见图3（图略）。圆筒切环的芯模两端应留有适当的接轴，以利于模具装配到inoaec.com
缠绕机上。
4.3脱模机可采用合适的压机。
4.4固化装置应具有适当可控的温度范围，偏差范围为土2℃。料环形试样修
2578-1989
第6页
5原材料的贮存和处理条件
5.1纤维、树脂和固化剂等原材料应按技术要求进行验收和贮存5.2纤维在缠绕前必须进行干燥处理。玻璃纤维在30土2℃的烘箱中干燥8h。在不影响sinoaec.com
表面处理剂条件下，可采用105土2℃干燥2h。制备环时，纤维放置环境的相对湿度不大于65%。碳纤维和芳纶放在（105土2）℃～（120土2）℃的烘箱中至少干燥2h。将经干燥处理的纤维，置于能保持70～80℃的烘箱内，从烘箱内取出的纤维应立即浸胶维缠绕增强塑料环形试样制作方法》纤
2578-1989
第7页
6.1模具准备
6湿法缠绕工艺
把清洗干净的模具或芯模涂上脱膜剂。6.2纱团安装
纱团可立放，也可卧放在纱架上。纤维从纱团拉出时，应保持捻度不变，并施加轻微的张力以防其晃动。
6.3浸胶
纤维从纱团引出，经过导辊，进入备有加热装置的胶槽。纱从胶槽拉出时，在尽量减少纤维磨损的情况下，用挤胶辊或刮胶板等装置多余的胶除去。6.4张力控制
把浸过胶的纤维经过一系列导辊，对胶纱施加所需的张力。缠绕张力为：玻璃纤维用其纤维断裂强力的5%～8%；芳纶用其纤维断裂强力的3%～4%：碳纤维按工艺要求施加（以不使纤维损坏为宜）。
6.5排纱
排纱应均匀，不准有堆积、高缝等现象。使纤维浸渍均匀，张力稳定，缠绕速度应保证以不高于60r/min为宜（线速度则为28m/min）。6.6固化
环形试样缠绕完毕后，按规定的固化制度进行固化。同批绕制的环形试样固化前存放时间不超过8h。
6.7加工和脱模
固化后的单环试样，先卸去两侧外模，串在一起用磨削或精车进行表面加工。加工完后用压机脱去中模。
固化后的圆筒，先进行磨削或精车表面加工，再切环脱模，第8页
料环形试样制作方法》
2578-1989
7预浸法缠绕工艺
预浸法制备试样的程序与湿法缠绕工艺基本相同，但模具的预热温度及预浸带的烘烤条件、缠绕张力、缠绕速度等，需按预浸带所规定的技术条件确定www
inoaec.com
料环形试样做
《纤全
强塑米
制作方落
2578-1989
第9页
8试样的型式
环形试样有I、I两种型式（见图4和下表）（图略）。I型试样用于GB1458的试验方法。II型试样用于GB1461的试验方法。尺寸
内径D
宽度b
厚度t
第10页
sinoaec.com
重绕增强塑料环形试样制作方
料编+
2578-1989
报告应包括以下内容：
a.注明试样按本标准制作：
inoaec.com
b.原材料的类型、来源、树脂系统、纤维及用量；c.环形试样制作时的环境温度和相对湿度；d．张力数据：
e.缠绕速度；
f．制作试样的类型；
g．模具材料；
h．固化制度；
料环形试样修
i.制造日期。
2578-1989
第11页
附加说明：
本标准由全国纤维增强塑料标准化技术委员会提出并归口。本标准由国家建筑材料工业局哈尔滨玻璃钢研究所负责起草inoaec.com
本标准主要起草人林国荣。
料环形试样修
强塑米
制作方法
2578-1989
第12页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
