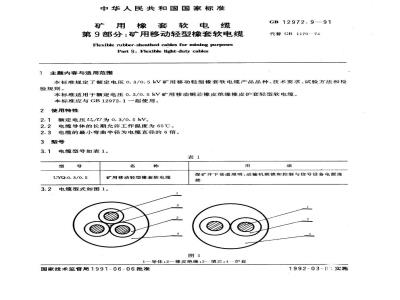

中华人民共和国国家标准
矿用橡套软电缆
第9部分：矿用移动轻型橡套软电缆Flexiblerubber-sheathedcablesforminingpurposesPart 9:Flexible light-duty cables主题内容与适用范围
GB12972.9—91
代替GB1170—74
本标准规定了额定电压0.3/0.5kV矿用移动轻型橡套软电缆产品品种、技术要求、试验方法和检验规则。
本标准适用于额定电压0.3/0.5kV矿用移动铜芯橡皮绝缘橡皮护套轻型软电缆。本标准应与GB12972.1一起使用。2使用特性
2.1额定电压U/U为0.3/0.5kV
2.2电缆导体的长期允许工作温度为65℃。2.3电缆的最小弯曲半径为电缆直径的6倍。3型号
3.1电缆型号如表1。
UYQ-0.3/0.5
矿用移动轻型橡套软电缆
3.2电缆型式如图1。
煤矿井下巷道照明，运输机联锁和控制与信号设备电源连接
1一导体；2—橡皮绝缘；3—填芯；4—护套国家技术监督局1991-06-06批准1992-03-01实施
4规格
电缆规格应符合表2规定。
芯数×导体标称截面
5技术要求
标称厚度
GB12972.9-91
标称厚度
5.1电缆的技术要求应符合表3和表4规定。5.2导体
5.2.1导体中的单线允许镀锡。导体表面允许包隔离层。注：硫化后篇离层变色或脆裂不作考核。5.3绝缘
5.3.1绝缘应符合GB7594.2中XJ-00A型规定。5.4缆芯
5.4.1缆芯的绞合节径比应不大于10。5.5护套
电缆外径
UYQ-0.3/0.5
最小值
5.5.1护套为单层结构。其性能符合GB7594.5中XH-01A型规定。表3
动力线芯标称截面
20℃时绝缘电阻
MQ·km不小于
最大值
6试验和检验规则
产品按表4规定试验。
项目名称
结构尺寸
绝缘厚度
护套厚度
电缆外径
电缆性能
导体电阻
绝缘电阻
工频交流电压
燃烧试验
绝缘物理机械
护套物理机械
识别标志
交货长度
GB 12972.9-91Www.bzxZ.net
技术要求
GB12972.1第4.1条及本标准第5.2条GB12972.1第5.2条及本标准表2
GB12972.1第7条及本标准第5.4条GB12972.1第8条及本标准表2
本标准表2
GB12972.1表1
本标准表3
GB12972.1表8
GB12972.1第11.6条
本标准第5.3条
本标准第5.5条
GB12972.1第10条
GB12972.1第11.12条
注：St表示定期试验，每年应至少进行一次。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部上海电缆研究所归口。试验类型
试验方法
绞向目力检查
GB12666.2
GB2951
GB2951
GB6995
计米器
本标准由机械电子工业部上海电缆研究所、煤炭科学研究总院抚顺分院等单位负责起草。本标准主要起草人刘凤林、胡竞宇。
