GB/T 2679.13--1996

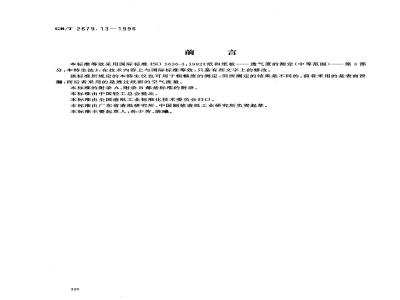

本标准等效采用国际标准ISO5636-3：1992《纸和纸板透气度的测定（中等范围)—一第3部分：本特生法》,在技术内容上与国际标准等效，只是有些文字上的修改。该标准所规定的本特生仪也可用于粗糙度的测定，但所测定的结果是不同的。前者采用的是表面泄漏，而后者采用的是透过纸面的空气流量。本标准的附录A、附录B都是标准的附录。本标准由中国轻工总会提出。
本标准由全国造纸工业标准化技术委员会归口。本标准由广东省造纸研究所、中国制浆造纸工业研究所负责起草。本标准主要起草人：孙少芳、陈曦。330
GB/T 2679.13—1996
ISO前言
ISO(国际标准化组织）是各国标准研究机构(ISO成员国）的世界性联合会。国际标准的制定工作通常是通过ISO技术委员会来进行的。对已建立技术委员会的项目感兴趣的成员国，均有权参加该技术委员会。与ISO有关的政府和非政府性质的国际组织也可参加此项工作。ISO在所有电工标准方面与国际电工组织(IEC)密切合作。国际标准草案被技术委员会认可后，送交成员国投票。要求至少有75%的成员国投赞成票，才可作为国际标准的出版物。
国际标准ISO5636-3由纸浆、纸和纸板技术委员会ISO/TC6，纸和纸板的测试方法及质量指标分委员会SC2起草。
ISO5636由以下几个部分组成，它们的总标题；纸和纸板一透气度的测定（中等范围），下面的小标题：
第1部分：通用方法，
-第2部分：肖伯尔法；
第3部分：本特生法；
-第4部分：谢菲尔德法，
第5部分：葛尔莱法。
附录A和附录B是ISO5636的构成部分。331
1范围
中华人民共和国国家标准
纸和纸板透气度的测定（中等范围）本特生法
Paper and board--Determination of air permeance(medium range)Bendtsen method本标准规定了以本特生仪器测定纸和纸板透气度的方法。注：本特生仪也可用于本特生粗糙度的测定。GB/T2679.13-1996
eqv 1s 5636-3: 1992
本标准适用于透气度在0.35μm/(Pa·s）～15uμm/（Pa·s）之间的纸和纸板。本标准不适用于表面粗糙的纸和纸板。如皱纹纸和瓦楞原纸，因这类纸难于夹紧而导致空气泄漏。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T450--89纸和纸板试样的采取GB/T10739--89纸浆、纸和纸板试样处理和试验的标推大气3术语
3.1透气度：在单位压差作用下，在单位时间内通过单位面积试样的平均气流量，以微米每帕斯卡秒表示[1 mL/(m2.Pa· s)=l μm/(Pa· s)]。4原理
将试样夹于密封胶垫和已知直径的环形平面之间，使试样一面的绝对空气压力与大气压相等，两边的压差在试验期间很小，但却相当稳定，在规定时间内，测定透过测试区的空气流量。5仪器
本特生仪由压缩机、压力缓冲容器、带稳压阀的转子流量计及测量头组成，见图1。本特生仪的维护保养细则见附录A（标准的附录）。5.1压缩机
压缩机用以产生压力约127kPa的气流，如果需要，可安装过滤器以保证空气清洁、无油。5.2压力缓冲容器
容积约10L，安装于压缩机与流量计之间。5.3稳压阀
流量计入口处用稳压阀控制空气压力，一般本特生仪有三个稳压阀，其压力控制为0.74kPa土0.01kPa，1.47kPa士0.02kPa和2.20kPa士0.03kPa，本标准规定压力为1.47kPa，即应使用150g国家技术监督局1996-05-21批准332
1996-12-01实施
稳压阀重碗。
5.4流量计
GB/T2679.13—1996
般有三个不同范围的转子流量计，分别为10mL/min～150mL/min，50mL/min～500mL/min及某些仪器为 300 mL/min ～3 000 mL/min，要求读数分别精确至2 ml/min、5 mL/min 和20 mL/min。
应备三根不同流量的毛细管来校准流量计，每个流量计一根，毛细管本身应在与测量头相同的压差下精确校准（如用皂泡计校准），流量计和毛细管的校准细则可参见附录B(标准的附录）。注：亦可采用其他符合本标准要求的流量计的校准方法，但应在报告中注明。B
A—压缩机;B-压力缓冲容器;C—稳压阀,D—中心单元;E—试样夹紧装置图1本特生仪
5.5测量头
测量头用于将试样夹于环形板与环形密封胶垫之间，圆环和密封垫的尺寸均应保证被夹试样的试面积为10cm士0.2cm2,密封垫有磨损或变形，应及时更换。测量头和流量计之间用内径为5mm~6mm，长不大于600mm的橡皮管或塑料管连接。6试样的采取、制备和处理
6.1试样按GB/T450采取。
6.2切取50mm×50mm的试片不少于10张，并标明正反面，不能用手触摸试样的测试范围，试验面应无折子、皱纹、孔眼、水印或其他不应有的缺陷。6.3试样按GB/T10739的标准大气处理和试验。7试验步骤
7.1将仪器置于稳固的工作台上，并调至水平，开动压缩机，应保证没有影响读数的振动。7.2选择适宜范围的流量计，尽量使用1.47kPa的稳压阀，并使读数范围在流量计标尺的80%之内，最好不要用小于30mL/min和大于1200mL/min的流量，因为高气流时，流量计与测量头之间的压力损失足以抵消流量计的校准。
转动通气阀门，让气流通入选定的流量计，再把1.47kPa稳压阀轻轻放于轴上，使其转动。注：只有气流通入后才能把稳压阀放于轴上，停机前则应先拿出。7.3调整流量计出口阀，使气流加大，并用600mm的管子使其与测量头连接（管子太长，会引起流量计与测量头之间压力的波动）。7.4空气渗漏检查：用10mL/min～150mL/min流量计，在测量头处贴着密封垫夹入一片平滑而硬的非金属板，检验空气渗漏情况。如果读数不为零，应检查非金属板是否损坏或有缺陷。应确保密封胶垫与非金属厚板紧紧接触，并检查气流管线是否紧固，以防泄漏。注：流量计出口阙有两个出口管，应按仪器说明把测量头接于测量透气度的出口管上。333
GB/T 2679.13—1996
7.5校准流量计：选用适当的毛细管替换测量头，空气流量的读数应与校准读数一致，精确到士5%。7.6将试片夹于环形板和密封垫之间，夹紧5s后记录流量计读数，读数精度应符合5.4要求。注：如使用高压力，会损坏密封垫。7.7测试时半试片的正面应朝密封垫，一半试片的反面朝密封垫。7.8试验完毕后，先拿出稳压阀再关闭压缩机。8结果表示
8.1透气度（P)的计算
使用1.47kPa标准压差，按式(1)计算每张试片的透气度（P），μm/Pa·s；P = 0. 011 3 q
式中：9-
每分钟通过试样测试面的空气量，mL/min。8.2算术平均值
计算透气度的算术平均值，以um/(Pa·s）表示，精确到二位有效数字。如果试样正反面的气流量有明显差异时，则分别计算每面的透气度的算术平均值。8.3标准差
重复试验结果，计算其标准差或变异系数，保留二位有效数字。9试验报告
试验报告应包括下列各项：
a）本标准编号：
b）被测试片的数目；
c）所用流量计的范围；
d）若不是使用1.47kPa，应注明所用的空气压力；e）试验结果算术平均值；
f）试验结果标准差或变异系数，g）试验过程中的异常或与本标准不同的操作。334
A1稳压阀
GB/T 2679.13—1996
附录A
（标准的附录）
本特生仪的维护与保养
应保持稳压阀的完整性，安放稳压阀时要避免碰伤其边缘。应保持稳压阀及支撑阀的轴向孔的清洁，不能有油及尘埃，不能加润滑油。先通气流后，再放稳压阀于轴上，停止气流前应先取出稳压阀。A2转子流量计
新安装或拆洗后重新安装的流量计，应小心检查转子是否自由旋转。不转动的转子会影响读数，尤其是低流量，检查是否有异物带入流量计（如仪器垫片、连接管脱落的微粒），否则会影响读数。检查方法：开动压缩机，气流开始流动后，把1.47kPa的稳压阀轻轻放在轴上，使其转动方向与轴向孔的气流方向一致，稳压阀即能连续、平稳地转动。改变流量计出口阀门，以改变出口流量，分别检查各支流量计的转子是否转动平稳，是否有异物随气流进入流量计内。若发现转子嵌入底部或顶部弹簧里，当气流通过管子时轻轻拍打仪器后，转子仍不能自由转动时，可用特殊扳手拆开流量计底部和顶部的圆螺母，拿开顶部的金属块，轻轻取出流量计玻璃管子，清除异物，用调整弹簧形状的方法以防转子再发生嵌入。底部弹簧应限制在与流量计水平的同心孔上，顶部弹簧应限制在与流量计垂直的同心孔中。流量计管子或转子脏了会使读数偏高，可用四氯化碳清洗，然后用气流干燥。若用液体清洁剂（10%水溶液)洗涤，洗后要用蒸馅水清洗干净再用气流干燥。若流量计管子坏了要更换。
应定期检查所有连接管子(橡胶或塑料)的磨损情况，所有管子每年应更换一次。A3压差检查
用连接件将（水柱)压力计和相应的毛细管连接到流量计出日，当空气流量如下时，其压力误差应在压力计理想读数的5%之内。
a）10~150 mL/min转子流量计:
空气流量，mL/min
压力计理想读数，mm
b）50～~500mL/min转子流量计：空气流量，mL/min
压力计理想读数，mm
c）300～3000mL/min转子流量计：100
对于空气流量在1200mL/min以下的，其压力计理想读数均为150士10mm。为保证不使测试压力降太显著，连接测量头的管子内径为5~~6 mm，长度不大于 600 mm。335
B1用毛细管校验流量计
GB/T 2679.13—1996
附录B
(标准的附录）
毛细管和流量计的校准
流量计的转子对磨损很敏感，如果刻度读数与所连接的毛细管指定值相差大于5%，应采用下列步骤：
B1.1用毛细管校准两相邻流量计。B1.2如两者读数均偏高，则检查流量计和转子清洁程度，必要时进行清洗。B1.3如两者读数均偏低，则检查系统的堵塞情况，如管子打折。B1.4如两者读数不一致，或B1.2和B1.3不能判断故障，以1.47kPa压力用皂泡计或其他装置校准流量计。
B1.5若从B1.4的结果判断流量计或毛细管已坏，应更换。B2用皂泡计校准转子流量计
B2.1仪器和材料
B2.1.1皂泡计
皂泡计（图B1)由以下几部分组成：容积为1L的玻璃瓶；
容积计（两刻度间精心校准），具有100mL，250mL和1500mL刻度，不同刻度范围可靠更换容积计而得；
一针形阀(控制阀)。
B2.1.2秒表。
B2.1.3皂液：3%～5%液体洗涤剂水溶液。B2.2校准步骤
在流量计出口胶管处取下测量头，把胶管接到皂泡计A上。先通气流，再将1.47kPa稳压阀放在轴上并旋转。打开通气阀，气流从流量计导向皂泡计进行校准。细心调节管夹和针形阀，使流量计的流量恒定。迅速挤压容积计下部的橡皮球，使皂泡进入容积计内。测定皂泡在标定容积两刻度间通过的时间，以秒表示。所选用的容量计的量程应使测量时间超过30s，重复测定6点不同的气流，并记录当时的大气压。免费标准bzxz.net
GB/T2679.13-1996
A—连接点;B—1L玻璃瓶;C—针形阀;D容积计，E-橡皮球注：系统在高气流压降下，能产生校准误差。为了消除这种误差，管子的长度和直径必须与测试的相同。图B1＇皂泡计
B2.3计算
检查流量计的读数误差是否在5%之内，如果不是，可以绘制校正图。由每个测量时间和测量体积，按式(B1)修正空气流量。
p×V× 60
102.8 X t
0. 584 p × V
.(B1 )
一空气流量，以mL/min表示，校准到102.8kPa常规大气压（101.3kPa)与23℃下的操作压式中：9—
力(1.47kPa)之和」；
容积计体积，mL，
皂泡通过容积计两刻度之间的时间，sp——实际大气压与(水柱)压力计之和，以kPa表示。B3毛细管校准
在本特生仪流量计出口和皂泡计A点之间，连接毛细管，除去控制阀和容积计顶部的管子。按B2.2测定皂泡通过的时间，按B2.3计算空气流量。337
