GB/T 2687-1981
基本信息
标准号： GB/T 2687-1981
中文名称：滑动轴承 粉末冶金球形轴承型式,尺寸与公差
标准类别：国家标准(GB)
英文名称： Sliding bearings Powder metallurgy spherical bearings Types, dimensions and tolerances
标准状态：已作废
发布日期：1981-06-17
实施日期：1982-01-01
作废日期：2005-10-14
出版语种：简体中文
下载格式：.rar.pdf
下载大小：48687
标准分类号
标准ICS号：机械系统和通用件>>轴承>>21.100.10滑动轴承
中标分类号：机械>>通用零部件>>J12滑动轴承
关联标准
出版信息
页数：2页
标准价格：8.0 元
相关单位信息
复审日期：2004-10-14
起草单位：北京粉末冶金所
归口单位：全国滑动轴承标准化技术委员会
发布部门：中国机械工业联合会
主管部门：中国机械工业联合会
标准简介
GB/T 2687-1981 滑动轴承 粉末冶金球形轴承型式,尺寸与公差 GB/T2687-1981 标准下载解压密码：www.bzxz.net
标准图片预览

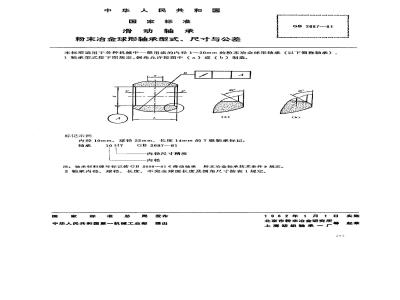

标准内容
中华人民共和国
国家标准
滑动轴承
粉末冶金球形轴承型式、尺寸与公差GB 2687-81
本标准适用于各种机械中一般用途的内径1～20mm的粉末冶金球形轴承（以下简称轴承）1轴承型式按下图规定。倒角允许按图中（a）或（b）制造。(a)
标记示例
内径10mm、球径22mm、长度14mm的7级轴承标记：轴承
GB 2687--81
内径尺寸精度bzxz.net
注：轴承材料牌号标记接GB2688-81《滑动轴承粉末冶金轴承技术条件》规定。2轴承内径、球径、长度、不完全球面长度及倒角尺寸按表1规定。家标准
局发布
中华人民共和国第一机根工业部提出(b)
1982年1月1日实施
北京市粉来治金研究所
上海纺织轴录产等
GB 2687--81
*在轴承长度的中心部位允许有一段柱形表面，其长度（最大）为α、不完全球面长度
(最大)
（最大）
3轴承的尺寸公差按照GB1800—79《公差与配合》，形状和位置公差按照GB1182~1184--80《形状和位置公差》。轴承根据内径尺寸公差分为7级和8级两种，其内径、球径、长度尺寸公差以及球径对内径的圆跳动公差应按表 2规定。表2
轴承等级
球径对内径圆跳动”
*按球径尺寸分级。
4根据粉末冶金工艺的特点，轴承内径表面光洁度应相当于√7,球径表面光洁度应相当于√6，其余部位应相当于√4～√3。
注，由于轴承是多孔性结构，表面光洁度不能按GB1031一68《表面光洁度》的方法检验，其检验方法可由双方商定或者采用封样方法确定。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
