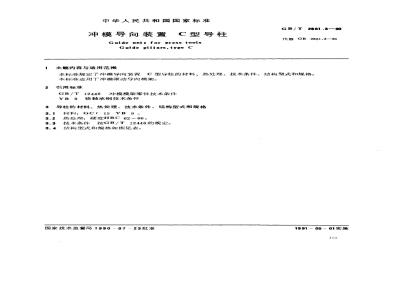

标准图片预览
标准内容
中华人民共和国国家标准免费标准下载网bzxz
冲模导向装置
置C型导柱
Guide unit for press tools
Guide plllars, type C
主题内容与适用范围
GB/T 2861,3-90
代替GB 2861.3-81
本标准规定了冲模导向装置C型导柱的材料、热处理、技术条件、结构型式和规格。本标准适用于冲模滚动导向模架。引用标准
冲模模架零件技术条件
GB/T 12446
YB9铬轴承钢技术条件
3导柱的材料、热处理、技术条件、结构型式和规格3.1 材料:GCr 15 YB 9 。
3.2热处理：硬度HRC 62~66。
3.3技术条件按GB/T12446的规定。3.4结构型式和规格如图见表。
国家技术监督局1990-07-23批准1991-05-01实施
3.5标记示例：
GB/T 2861.3-—90
GB 145- 85
R*由制造厂决定。
直径d=25mm、长度L=160mm的C型导柱：导柱 C25×160 GB/T 2861.3
附加说明：
GB/T2861.3—90
本标准由中华人民共和国机械电子·工业部提出。本标准由全国模具标准化技术委员会归口。本标准由机械电子工业部桂林电器科学研究所模具分所负责起草。本标准主要起草人王华昌、覃广伟。本标准委托机械电了工业部桂林电器科学研究所模具分所负责解释。L
