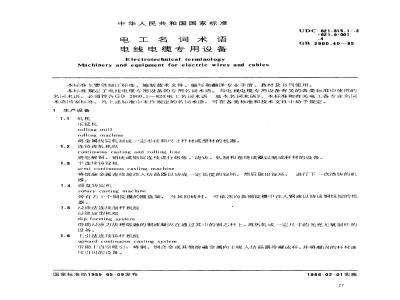

中华人民共和国国家标准
电工名词术语
电线电缆专用设备
Electrotechnical terminologyMachinery and equipment for electric wires and cablesUDC 621.315.1/.2
:621.9:001
GB 2900.40-85
本标准主要供制订标准、编制技术文件、编写和翻译专业手册、教材及书刊使用。本标准规定了电线电缆专用设备的专用名词术语。与电线电缆专用设备有关的各类标准中使用的名词术语，必须符合GB2900.1一82《电L名词术语基本名词术语》、本标准和有关电工各专业名调术语国家标准。凡述标准中未作规定的名词术语，可在各类标准和技术文件中给予规定。1生产设备
1.1轧机
压延桃
rolling mill
rolling machine
将金属线锭轧制成·定形状和尺寸杆材或型材的机器。1.2
连铸连轧机组
continuous casting and rolling line将电解铜、铝块或铝锭连续进行熔炼、浇铸、轧制和卷绕成圈以制成杆材的设备。1.3半连续链锭机
scmi continuous casting machine将熔融金属连续地注入结晶器以铸成一定长度的锭坏，然后取出锭坏，进行下…一次浇铸的机器。
1.4圆盘铸键机
rotary casting machine
带有格十个铜锭模的圆盘架，当其回转时，可依次向各铜锭模中注人铜液以铸成铜线锭的机器。
1.5没涂法连续制杆机组
浸涂成型机组
dip forming system
借助浸涂方法将熔融的铜液凝固在通过其中的铜芯杆上，再热轧成一定尺寸的光亮无氧铜杆的设备。
上引法连续铸杆机组
upward continuous casting system借助真空吸引，将铜、铜合金或其他熔融金属向上吸人结晶器冷凝成杆，并将凝固的杆材连续引出的设备。
国家标准局198505-09发布
1986-02-01实施
1.7型线轧拉机
GB 2900.40-85
wire flattening and profiling machinewire flattening and shaping machine将金属线杆连续轧制和拉伸而制成扁形或其他异形线的机器。1.8剥皮机
rod shaving machine
用模具将轧制杆材表面缺陷和氧化层刨去以取得表面光洁杆材的机器。1.9
多模拉线机
multi-draft wire drawing machine将金属杆材或较大尺寸线材通过2个以上拉线模加［成所要求形状和尺寸线材制品的机器。多模拉线机按拉制线径大小的不同，可有以下各种区别，大拉机（rod breakdown machine）小拉机（intermediate wire drawing machine）小拉机（finc wire: drawing machine）细拉机 （very fine wire drawing machine）微拉机 (superfine wire drawing machine)1.10单模大拉机
bull block
只用-一个模子拉制大尺寸金属线材和特殊电线电缆制品的拉线机。多线拉线机
多头拉线机
multi-wire drawing machine
multi-line drawing machine
能同时拉制两根或两根以上金属线的拉线机的总称。1.12光纤拉丝机
optical fibre drawing machine将制光纤的石英预制棒经高温熔融后直接拉成细丝并涂以保护层的机器。退火炉
韧炼炉
annealing furnace
将金属线材进行退火以减小或消除冷加工硬化的炉于。1.14
拉线退火机组
continuous drawing and annealing machine由拉线机、连续退火装置和收、放线装置所组成，能连续拉线与退火的设备。拉线挤塑机组
continuous drawing and extruding machinecombined drawing and extrusion plant由拉线机、连续退火装置、挤塑机、冷却装置及收、放线装置所组成，能连续拉线、退火与挤塑的设备。
1.16拉线漆包机组
continuous drawing and enamelling -machinetandem wire drawing and enamelling line由拉线机、漆包机及收、放线装置所组成，能连续拉线与漆包的设备，有时可配备退火装置。通常是多根线冏时拉制和漆包。28
1.17束线机
bunching machine
buncher
GB2900.40-85
将若十根单线或股线以同一绞向和同一节距一次束绞成股线或线芯的机器。按回转体每“转能形成的节距个数可分单绞（扭）及双绞（扭）两种类型。管式绞线机
tubular stranding machine
tubular strander
由管状回转体的旋转完成绞合作用以制造绞线的机器。各放线盘的篮架浮动地安装在管体的轴线位置上。
行星式绞线机
笼式绞线机
planetary strander
cage stranding machine
由绞笼的旋转来完成绞合作用以制造绞线的机器。一般由段或数段绞笼组成，各放线盘的浮动篮架按定规则对称地安装在绞笼中心轴线的周围，线盘轴线与心轴线垂直。盘式绞线机
rigid bobbin stranding machinedisk type stranding machine
由绞盘的旋转来完成绞合作用以制造绞线的机器。各放线盘的悬臂轴与绞笼轴心线平行地安装在绞盘上。
号弓式绞线机
bow type strander
skip strander
由若下排列成一直线的回转弓的同步旋转来完成绞合作用以制造绞线的机器。每个回转马各围绕着一个放线盘的浮动篮架旋转，可用于绞线或成缆。1.22
刚架式绞线机
无退扭式绞线机
rigid strander
rigid cage strander
由刚性绞笼架的旋转来完成绞合作用以制造绞线的机器。它没有退扭装罩，放线盘的支架店定在绞笼架上不能浮动。根据支架结构的不同，可有叉式，星式、简式、框架式等区别。双绞机
twinning machine
twinner
将两根绝缘线芯绞合在一起的机器。1.24对绞机
pair twister
将两根绝缘线芯绞合成电话电缆对线组的机器。1.25
星绞机
star quadding machine
quadder
将四根绝缘线芯绞合成通信电缆星形四线组的机器。29
1.26左有向绞合机
SZ stranding machine
SZ strander
GB 2900.40-85
能使绞合产品成为段左（S）向、“段右（Z）向绞合结构的机器。可用于通信电缆的星绞、单位绞、成缆和小规格电力电缆的成缆。1.27
交叉绞介机
cross stranding machine
在绞合过程中，各绝缘线芯在线组绞合断面上的位置交叉改变的机器。1.28行星式成缆机
planetary cabler
由绞笼的旋转来究成成缆上艺的机器。其各放线盘的篮架浮动地安装在绞笼中心轴线的周围。1.29
盘绞式成缆机
drun twister laying-up machine由收线装置及牵引机构旋转而完成成缆工艺的机器。1.30
挤塑【橡］机
plastic Erubber J c xtruding machineplastic [rubber J e xtruder
通过螺杆挤压将塑【橡］料挤包到导体或电缆芯上以构成均匀、密封和连续的绝缘层或护套的机器。
连续交联【硫化】机组
continuous c ross-linking vulcanizing J line由挤望【橡］机和交联【硫化】装置等组成的设备，能连续挤塑［橡］并完成交联【硫化】的1艺过程。
电厂辐照交联机
electron radiation cross-linking machine利用电了束的照射使通过的塑料绝缘究成交联反应的机器。1.33硫化罐
vulcanizer
vulcanizing tank
能使电线电缆绝缘橡皮或护套橡皮实现硫化的密封容器。「燥渍罐
drying and impregnating lank能使纸绝缘电缆芯实现下燥和渍处理的密封容器。1.35压铅［铝］机
lead [aluminium press
用热挤法在电缆芯外包覆密封铅【铝门套的活寒式压力机。挤沿机
连续压铅机
(continuous）lead extruder
用热挤长法在电缆芯外连续包覆密封铅餐用的螺杆式挤压机。1.37Www.bzxZ.net
镀纹金属套机
corrugaled netal sheathing machine将金属带材连续地纵包在电缆芯上，焊成密封管并轧制成皱纹金属套的机器。30
装铠机
armouring machine
GB 2900.40—85
在电缆的金属套或非金属套上绕包钢丝或钢带铠装的机器。镀锡机
tinning machine
在铜线表面热涂或电镀锡层的机器。1.40镀银【镍］机
silver [nickle ) plating machine在铜线表面上电镀银【镍］的机器。涂（清）漆机，（涂）腊克机
lacquering machine
在电线的纤维层表面上涂覆清漆并使之固化的机器。漆包机
enamelling machine
在金属线材表面涂覆绝缘漆并使之固化的机器。1.43丝包机
yarn covering machine
在导体上绕包天然或人造纤维绝缘层的机器。玻璃丝包机
glass fibre covering machine在导体上绕包玻璃丝绝缘层后涂覆绝缘漆并使之固化的机器。1.45纸包机
paper lapping machine
paper taping machine
专用于将绝缘纸带绕包在导休上的机器。1.46编织机
braiding mac hine
在导体、绝缘层或护套上包覆金属或纤维编织层或用铜线直接编织成产品的机器。1.47
同轴对成型机
coaxial pair forming machinecoaxial tube forming machine能在内导体上连续依次完成绝缘（有时内绝缘在另台机器上进行）、外导体包覆、屏蔽钢带包覆和外绝缘等工艺过程以制成同轴对的机器。1.48
绕杆机
rod coiling machine
将轧机轧制出来的杆材卷绕成圈或成盘的机器。2辅助设备
轧头穿模机
wire pointing and stringing-up machinewire pointer and stringer
将金属线材或杆材的端部轧尖，穿模孔后拉拔·定长度的机器。如无拉拔装置则称为轧头机(pointer)。
线模打孔机
die drilling machine
GB 2900.40--85
在拉线模模芯上打孔或扩孔的机器。2.3钻磨楞机
dianond form cutting machincdiarnond faceting machine
将钻行磨削出平面以利进
生步加工的机器。
2.4线模研磨机
die grinding machine
对拉线模模孔进行研磨以磨出正确孔型并使孔内各区有良好连接的机器。2.5线模抛光机
die polishing machine
对研磨好的拉线模模孔各区内表面进行抛光的机器。2.6磨针机
necdle grinding machine
对研腾拉线模模孔用钢针进行磨削使达到--定形状的机器。复绕机
rewinding machine
将电线电缆成品或长成品从个包装件绕到另一个包装件以进行检查计米分割或重新装盘的机器。
成圈机
coiler
coiling machine
将电线电缆成品卷绕成圈的机器。电线电缆打印机
marker
marking machine
任电线电缆外表面或绝缘线芯！印刷或压印各种标志的机器。2.10（成圈线）包扎机
wire coil wrapping machine
将成圈的电线电缆制品以绕包方式进行包扎的机器。3主要工艺装置及通用部件
3.1连续退火装置
continuous annealer
能对行进中的导线进行连续退火的装置。3.2丝包头
yarn covering head
在电缆设备上进行绕包大然纤维、人造纤维或玻璃丝绝缘层的「艺装置。3.3
包带头
lapping head
taping head
在导体、绝缘层或电缆芯上完成纸带、塑料带或金属塑料复合带的绕包艺的装置。32
钢带头
钢带绕包装置
steel tape armouring head
steel taping head
GB 2900.40-85
能在电缆制品上完成绕包铠装钢带和屏蔽钢带的工艺装置。3.5麻包头
jute serving head
jute covering head
能在电缆外护层上完成麻线或其他类似材料绕包工艺的装置。3.6包扎头
binding head
binder
用纱或塑料带绕包在电缆芯或线组外面以保持其结构形状稳定或作为标志的I艺装置。3.7
电缆填充装置
cable filling applicator
将液体、半液体或粉末状等填充剂填人电缆芯或线芯空隙的工艺装置。3.8车
轧纹装置
corrugator
corrugating device
在电缆金属套上轧制出皱纹的工艺装置。轮式牵引装置
牵引轮
wheel haul-off
capstan (haul-off )
被牵引的电线电缆制品或半制品绕在个或两个带槽或不带槽的旋转轮上，依靠轮与制品间的摩擦力牵引制品向前运动的装置。3.10履带牵引装置
caterpillar (hauf-off)
由两条运动的环形履带夹持并牵引电线电缆制品或半制品尚前运动的装置。两条履带各自环绕在两个等速旋转的链轮上。
收线装置
take-up
把电线电缆制品或半制品连续地收绕在线盘上或其他盛线器具上的装置。3.12放线装置
pay-off
将成盘或成圈的电线电缆制品或半制品连续地放出以进行复绕加工的装置。紧压预扭装置
compacting and prespiralling unit将圆形绞合导体通过辊压模具压紧以减小各单线间的间隙，缩小外径，或同时改变断面形状并加以预扭的装置。
3.14储线装置
accumulator
在机组能将电线电缆制品或半制品储存一定长度，并通过改变该长度来补偿前后线速度差异的装置，亦可借以向调速装置发出信号。33
工模器具
4.1（拉）线模
drawing die
GB 2900.40-85
在轴线上有·个固定形状及尺寸的孔眼的模具。金属线材通过其孔眼时能被拉细或同时改变断面形状。
4.2（电线电缆）机用线盘
周转线盘
machine spool (for electric wire and cable)processing spool
装载电线电缆制品或半制品在各道加工设备上周转使用的盘具。4.3
绕组线（成晶）线盘
delivery spool for winding wire绕组线交货用的装载和包装盘具。其筒体可为圆柱形或圆锥形。绕组线线桶
container for round winding wire用以装载和包装绕组圆线的圆桶状容器。4.5
（电线电缆）交货盘
（电线电缆）成品盘
delivery drum (for electric wire and cable)裸电线或各种绝缘电线电缆（不包括绕组线）交货用的装载和包装盘具。半连续铸锭机
包带头
包扎头
编织机
玻璃丝包机
剥皮机·
成圈机·
（成圈线）包扎机…
储线装置·．
单模大拉机·
电缆填充装置，
（电线电缆）成品盘…
电线电缆打印机..
（电线电缆）机用线盘…·
（电线电缆）交货盘.
电了辐照交联机
镀镍机·
镀锡机·
镀银机
对绞机·
多模拉线机·
多头拉线机
多线拉线机··
放线装置：
复绕机·
干燥溃罐
钢带绕包装置
钢带头
刚架式绞线机…·
喝式绞线机.
管式绞线机
GB 2900.40---85
光纤拉丝机·
..1.44
.....2
..1.24
..1.11
.-1.34
.·3.4
挤铅机
挤塑机·
挤橡机·
交叉绞合机
浸涂成型机组·
浸涂法连续制杆机组·
紧压预扭装置·，
拉线挤塑机组·
（拉）线模
拉线漆包机组.
拉线退火机组·
连续交联机组
连续硫化机组
连续退火装置
连续压铅机
连铸连轧机组·
硫化罐·
笼式绞线机·
履带牵引装置：
轮式牵引装置·
麻包头·
磨针机
盘绞式成缆机
盘式绞线机·
漆包机·
牵引轮·
绕杆机
绕组线（成晶）线盘
.··1.36
..1.31
..3.10
绕组线线桶
韧炼炉，
上引法连续铸杆机组·
收线装置·
束线机…
双绞机
丝包机·
丝包头
同轴对成型机
（涂）猎克机….
涂（清）漆机
退火炉，，
无退扭式绞线机
线模打孔机….
线模抛光机·
GB 2900.40--85
线模研磨机
星绞机··
型线轧拉机
行星式成缆机
行星式绞线机。
压铝机·
压铅机·
压延机
轧机·
轧头穿模机
轧纹装置·
圆盘铸锭机·
纸包机·
皱纹金属套机
周转线盘
装铠机．
钻石磨楞机
左有向绞合机·
accumulator
aluminium press
annealing furnace
armouring machine
binder
binding head
bow type strander
braiding machine
bull block
buncher
bunc hing machine
cable filling applicator
cage stranding machine
capstan (haul-off )
caterpillar (haul-off)
国量业服受国业业
coaxial pair forming machinecoaxial tube forming machinecoiler
coiling machine
GB2900.40--85
英文索引
-...+..h..*..+....e..*....
上电电电电电电西
烟骨电电迎欢迎电光国电临
...................
combined drawing and extrusion plantcompacting and prespiralling unitcontainer for round winding wirecontinuous annealer
e光光
continuous casting and rolling linecontinuous cross-linking linecontinuous drawing and annealing machinecontinuous dra wing and enamelling machinecontinuous drawing and extruding machine(eontinuous ） lead e xtrudercontinuous vulcanizing line
corrugated metal sheathing machinecorrugating de vice
corrugator
cross stranding machine
-4--+-
中中中心
......1.17
国电州业
...1.36
...1.31
..1.37
...1.27
GB 2900.40-85
delivery drum (for electric wire and cable)delivery spool for winding wirediamond faceting machine
diamond form cutting machinedie drilling machine
die grinding machine
die polishing machine
dip forming system
disk type stranding machine
drawing die
drum twister laying-up machinedrying and impregnating tankenamelling machine
服电量
electron radiation cross linking machineG
glass fibre covering machineJ
jute covering head
jute serving head
lacquering machine
lapping head
lead press
machine spool (for electric wire and cable)marker
marking machine
multi-draft wire drawing machinemulti-line drawing machine
multi-wire drawing machine
needle grinding machine
nickle plating machine
中+中+
...2.5
